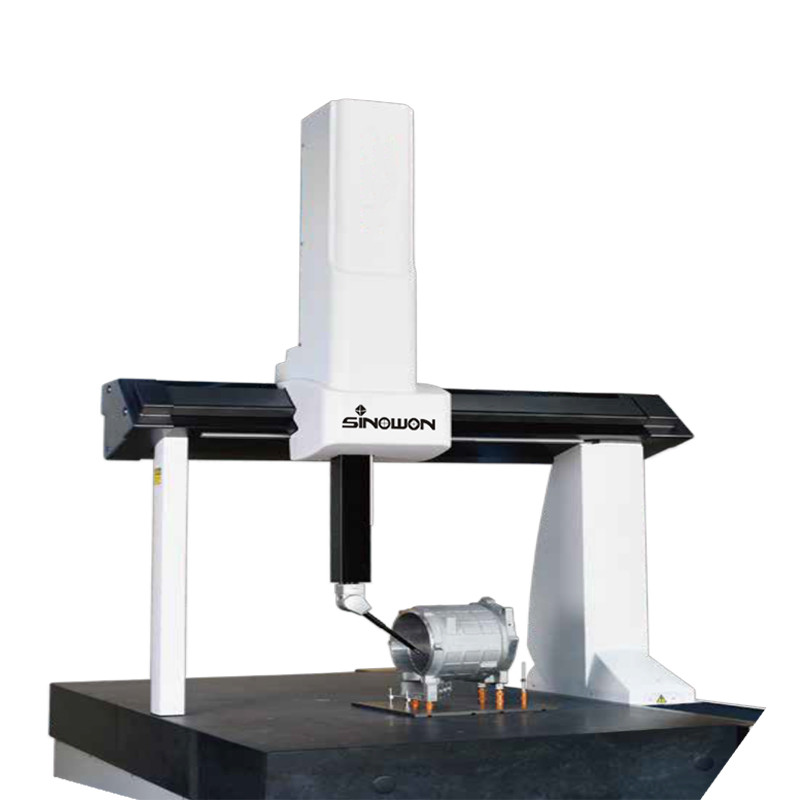

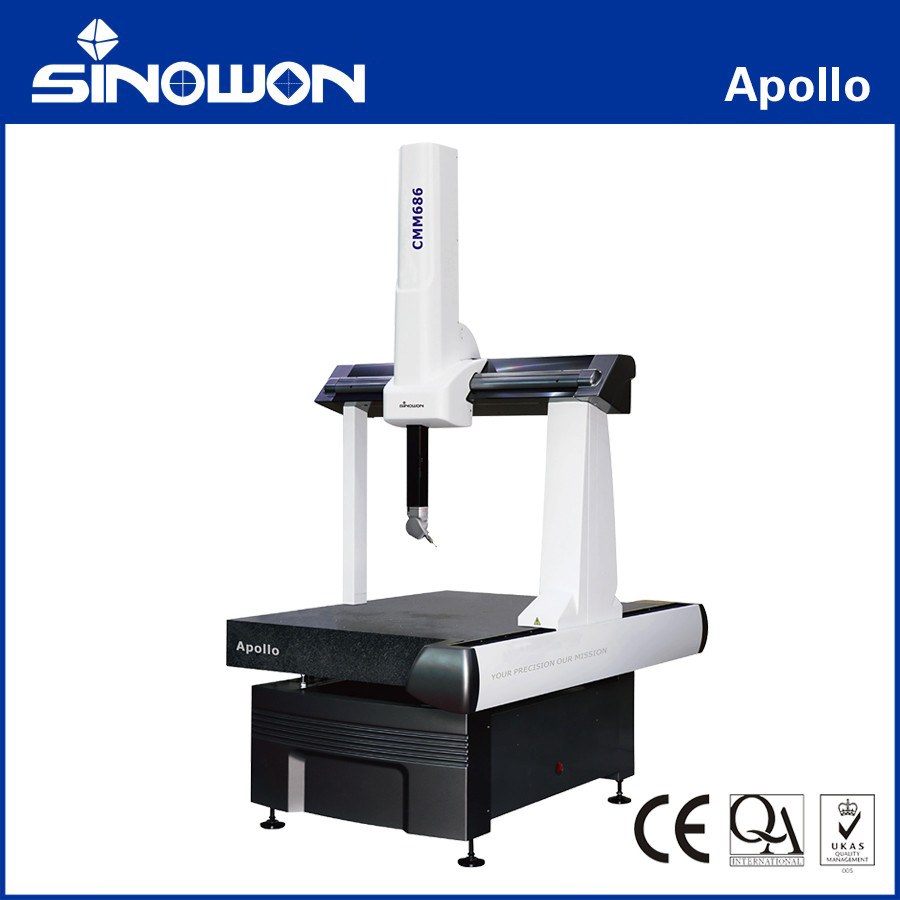

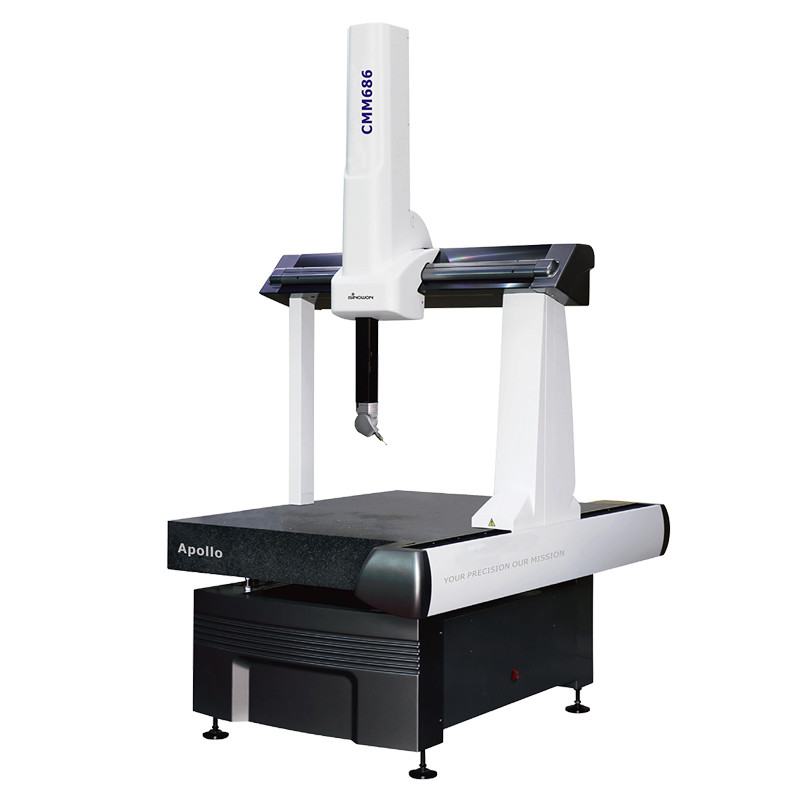

آلة قياس الإحداثيات سلسلة Apollo
مقدمة المنتج:
Apollo هي آلة قياس إحداثيات أوتوماتيكية بالكامل عالية التنافسية. مزودة ببرنامج قياس Rational-DMIS القوي، بديهي وذكي وفعال، مع وحدات قياس غنية، وقابلية تعديل قوية، وتوافق قوي، تلبي بشكل كامل احتياجات القياس المخصصة.
تستخدم على نطاق واسع في: صناعة قطع غيار السيارات، وصناعة القوالب وقولبة الحقن، وصناعة الإلكترونيات ثلاثية الأبعاد، وصناعة القطع والأدوات، وصناعة المعالجة الدقيقة وغيرها من تطبيقات القياس الصناعي، بما في ذلك فحص المنتج وفحص التركيبات.
خصائص المنتج:
Apollo564 /686 /8xx6 المواصفات:
|
الموديل |
الخطأ المسموح به الأقصى MPE(μm)، L(mm)، (ISO10360-2) | السرعة القصوى ثلاثية الأبعاد (مم/ث) | الحد الأقصى للتسارع ثلاثي الأبعاد (مم/ث²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| Apollo 564 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| Apollo 686 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| Apollo 8106 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| Apollo 8126 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| Apollo 8156 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
|
تكوين المسبار لاختبار الأداء: HHH-MI: يبلغ طول المسبار 21 مم، وقطر الطرف 4 مم؛ HP-TMe/HP-THDe: قياس القوة القياسي، يبلغ طول المسبار 10 مم، وقطر الطرف 4 مم. مقاييس الأداء صالحة في ظل الظروف التالية: درجة الحرارة المحيطة القياسية: 18 - 22 درجة مئوية تغيرات درجة الحرارة المحيطة: 1 درجة مئوية/ساعة - 2 درجة مئوية/24 ساعة التدرج الحراري: 1 درجة مئوية/متر الرطوبة النسبية: 25% - 75% |
رسم تخطيطي للهيكل:
| الموديل | نطاق الحركة (مم) | الأبعاد (مم) | فتحات الإضاءة (مم) | الوزن الأقصى لقطعة العمل المقاسة (كجم) | وزن الجهاز (كجم) | ||||||
| س | ص | ع | ل س | ل ص | ل ع | د س | د ع | د ع1 | |||
| Apollo 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |
| Apollo 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| Apollo 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| Apollo 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| Apollo 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |

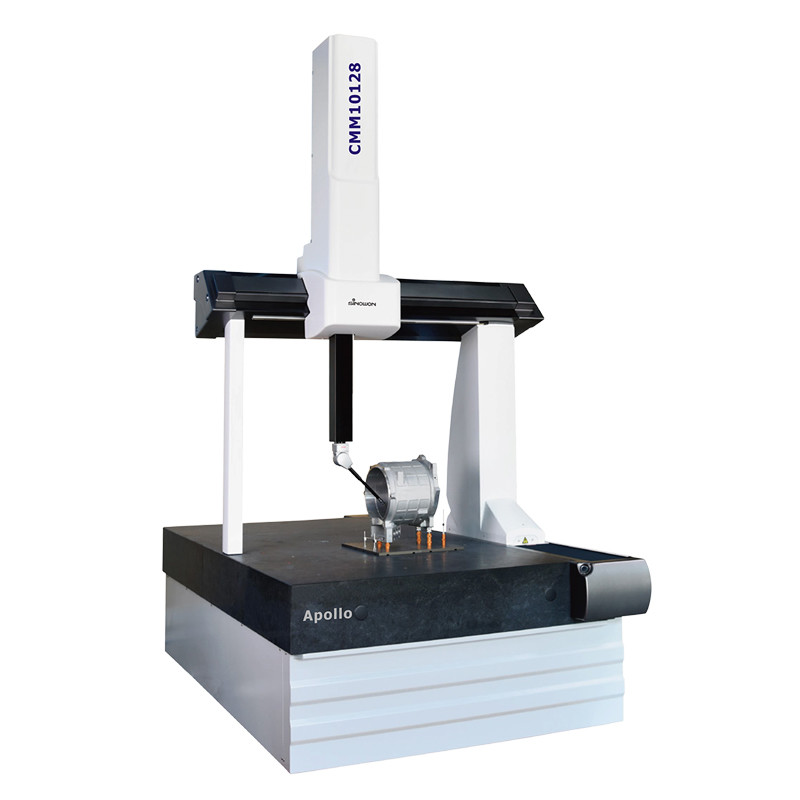

Apollo10xx8 المواصفات:
|
الموديل |
الخطأ المسموح به الأقصى MPE(μm)، L(mm)، (ISO10360-2) | السرعة القصوى ثلاثية الأبعاد (مم/ث) | الحد الأقصى للتسارع ثلاثي الأبعاد (مم/ث²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| Apollo 10128 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| Apollo 10158 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| Apollo 10218 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| Apollo 10308 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
|
تكوين المسبار لاختبار الأداء: HHH-MI: يبلغ طول المسبار 21 مم، وقطر الطرف 4 مم؛ HP-TMe/HP-THDe: قياس القوة القياسي، يبلغ طول المسبار 10 مم، وقطر الطرف 4 مم. مقاييس الأداء صالحة في ظل الظروف التالية: درجة الحرارة المحيطة القياسية: 18 - 22 درجة مئوية تغيرات درجة الحرارة المحيطة: 1 درجة مئوية/ساعة - 2 درجة مئوية/24 ساعة التدرج الحراري: 1 درجة مئوية/متر الرطوبة النسبية: 25% - 75% |
رسم تخطيطي للهيكل:
| الموديل | نطاق الحركة (مم) | الأبعاد (مم) | فتحات الإضاءة (مم) | الوزن الأقصى لقطعة العمل المقاسة (كجم) | وزن الجهاز (كجم) | ||||||
| س | ص | ع | ل س | ل ص | ل ع | د س | د ع | د ع1 | |||
| Apollo 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| Apollo 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| Apollo 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| Apollo 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |

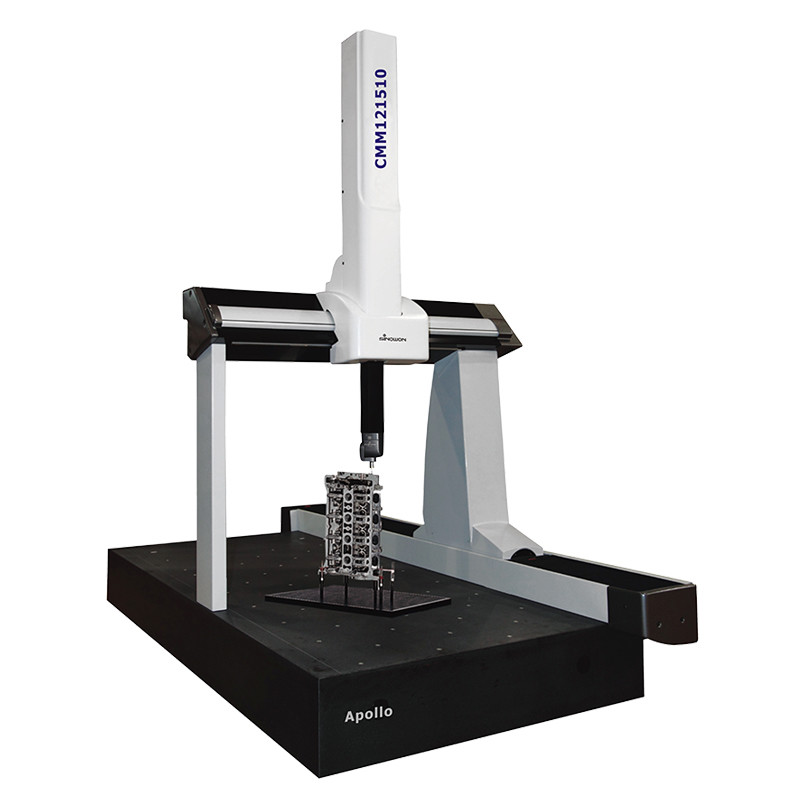

Apollo12xx10 /15xx10/15xx12 المواصفات
| الموديل | الخطأ المسموح به الأقصى MPE(μm)، L(mm)، (ISO10360-2) | السرعة القصوى ثلاثية الأبعاد (مم/ث) | الحد الأقصى للتسارع ثلاثي الأبعاد (مم/ث²) | |||
| HH-MI | HP-TMe | |||||
| MPEE | MPEP | MPEE | MPEP | |||
| Apollo 121510 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| Apollo 122210 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| Apollo 123010 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| Apollo 152210 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| Apollo 153010 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| Apollo 152212 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
| Apollo 153012 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
|
تكوين المسبار لاختبار الأداء: HHH-MI: يبلغ طول المسبار 21 مم، وقطر الطرف 4 مم؛ HP-TMe/HP-THDe: قياس القوة القياسي، يبلغ طول المسبار 10 مم، وقطر الطرف 4 مم. مقاييس الأداء صالحة في ظل الظروف التالية: درجة الحرارة المحيطة القياسية: 18 - 22 درجة مئوية تغيرات درجة الحرارة المحيطة: 1 درجة مئوية/ساعة - 2 درجة مئوية/24 ساعة التدرج الحراري: 1 درجة مئوية/متر الرطوبة النسبية: 25% - 75% |
رسم تخطيطي للهيكل:
| الموديل | نطاق الحركة (مم) | الأبعاد (مم) | فتحات الإضاءة (مم) | الوزن الأقصى لقطعة العمل المقاسة (كجم) | وزن الجهاز (كجم) | ||||||
| س | ص | ع | ل س | ل ص | ل ع | د س | د ع | د ع1 | |||
| Apollo 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| Apollo 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| Apollo 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| Apollo 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| Apollo 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| Apollo 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| Apollo 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
RationalDMIS2برنامج القياس:
لقد حصل على شهادة معيار ANSI و ISO و GB و PTB، ويتزامن دائمًا مع المعايير المتقدمة ومفاهيم التصميم المتقدمة، ويدعم بشكل كامل بروتوكول التحكم I++ المشهور عالميًا. يتميز بواجهة برنامج سهلة الاستخدام وبسيطة، وتشغيل سريع بالسحب والإفلات فريد من نوعه، واتصال سلس ببيانات CAD. تصور رسومي بنسبة 100% من القياس إلى تقرير الإخراج، مما يوفر حلاً قياسًا كاملاً للمؤسسات.
يدمج برنامج Rational DMIS وحدات CAD والرقيقة الجدران والمسح الضوئي لتلبية احتياجات القياس المتزايدة لعملائنا.
ميزات Rational DMIS:
• يدعم تنسيقات IGES و STEP و DXF و STL و XYZ وغيرها؛
• يدعم واجهة القراءة المباشرة CATIA و UG و PRO-E و Solidworks و Parasolid؛
• الكشف الذكي: محاكاة في الوقت الفعلي لمسار الكشف، والتحسين التلقائي لمسار الكشف؛
• حساب التسامح الكامل والسريع: بما يتماشى مع GB و ISO و Y14.5 و ANSI و DIN و AGMA والمعايير الأخرى؛
• إخراج تقرير متنوع؛ دعم تنسيق HTML و Excel و PDF و OUT و TXT؛
• وحدات خاصة وفيرة: تحليل إحصائي SPC، وصورة مركبة CCD، ومسح ليزر خطي، وتحليل الشفرات، وتحليل التروس الحلزونية الأسطوانية، وتحليل الكاميرات، والبرمجة الشبكية، والتقرير الشبكي؛
• يتم اعتماد الخوارزمية الأساسية من قبل Physikalisch-Technischen Bundesanstalt (PTB).
الكشفSنظام:
رأس الفهرسة اليدوي HH-MI
HH-MI هو رأس مسبار قابل للفهرسة يدويًا يتميز بمسبار زناد يعمل باللمس عالي الدقة مدمج. رأس المسبار قادر على الفهرسة بزيادات قدرها 15 درجة ويمكنه تحقيق 168 موضعًا فريدًا دون الحاجة إلى إعادة التأهيل. يمكن قفل الرأس وفتحه وتدويره بسهولة بيد واحدة. يمكن تعديل مسبار الزناد المدمج باللمس يدويًا للسماح بمجموعة واسعة من مجموعات المسبار.
| إعادة وضعية التكرار | 1.5 ميكرومتر |
| الزيادات | 15 درجة |
| الدوران الزاوي | أ=0 درجة-90 درجة ب=±180 درجة |
| اتجاهات القياس | ±س ±ص +ع |
| قوة الزناد القابلة للتعديل | 0.1N-0.3N |
| الحد الأقصى لطول القلم | 100 مم |
رأس الفهرسة اليدوي HH-MI-M
HH-MI-M هو رأس مسبار قابل للفهرسة يدويًا. يتمتع HH-MI-M بمؤشرات أداء مماثلة لـ HH-MI، ولكن بدلاً من كونه نظام رأس متكامل، فإنه يأتي مع محول خاص به ومتوافق مع أي من المجسات المطابقة.
| إعادة وضعية التكرار | 1.5 ميكرومتر |
| الزيادات | 15 درجة |
| العدد الإجمالي للمواضع | 168 |
| الدوران الزاوي | أ=0 درجة-90 درجة ب=±180 درجة |
| الحد الأقصى لطول التمديد | 50 مم |
رأس الدوران التلقائي HH-A-M7.5
HH-A-T5 هو رأس مسبار قابل للفهرسة بمحرك يتميز بالتشغيل عالي السرعة وعزم الدوران العالي. تم تجهيز رأس المسبار بمفصل حركي (TKJ) والذي يمكن توصيله بسلك متعدد لتوفير دعم متعدد المستشعرات. يمكن تغيير TKJ يدويًا أو تلقائيًا دون الحاجة إلى إعادة التأهيل. المسبار قادر على الفهرسة بزيادات قدرها
7.5 درجة ويمكنه تحقيق 720 موضعًا فريدًا.
| إعادة وضعية التكرار | 0.5 ميكرومتر |
| الزيادات | 7.5 درجة |
| العدد الإجمالي للمواضع | 720 |
| الدوران الزاوي | أ=0 درجة-105 درجة ب=±180 درجة |
| سرعة الدوران | 90 درجة في 2 ثواني |
| الحد الأقصى لطول التمديد | 300 مم |
