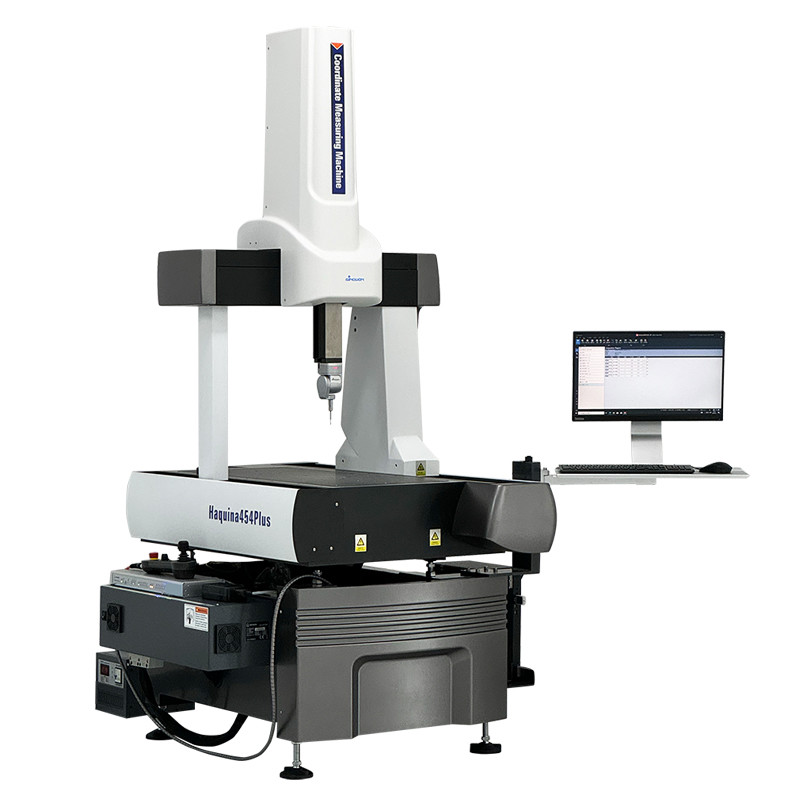

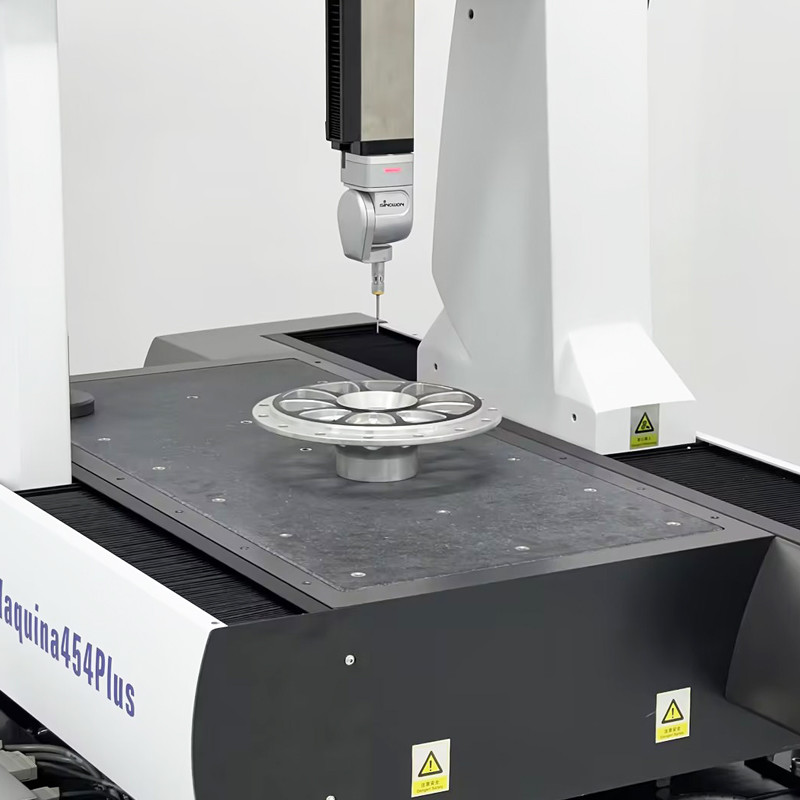

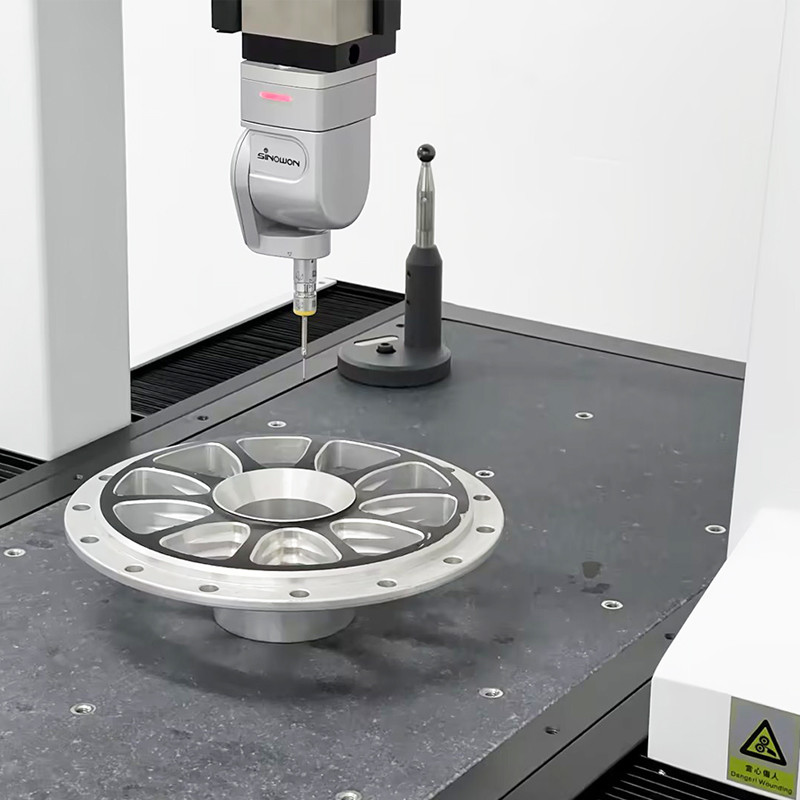

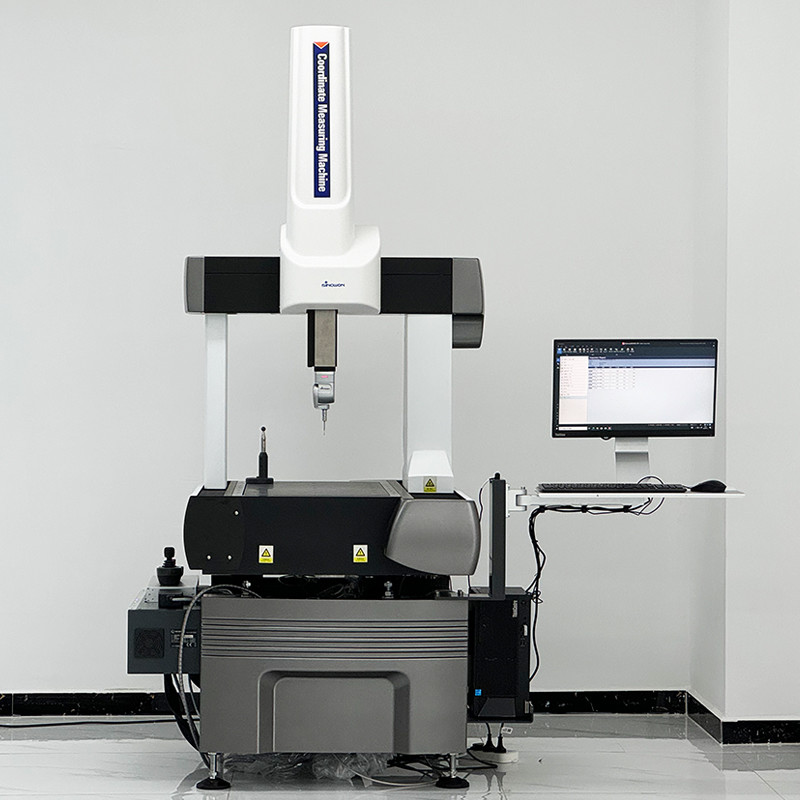

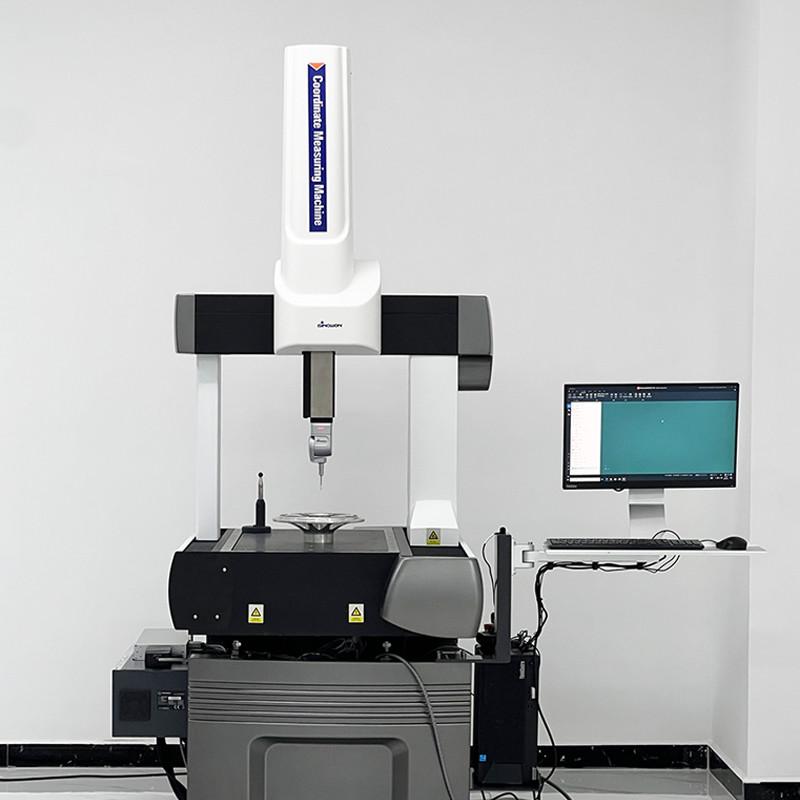

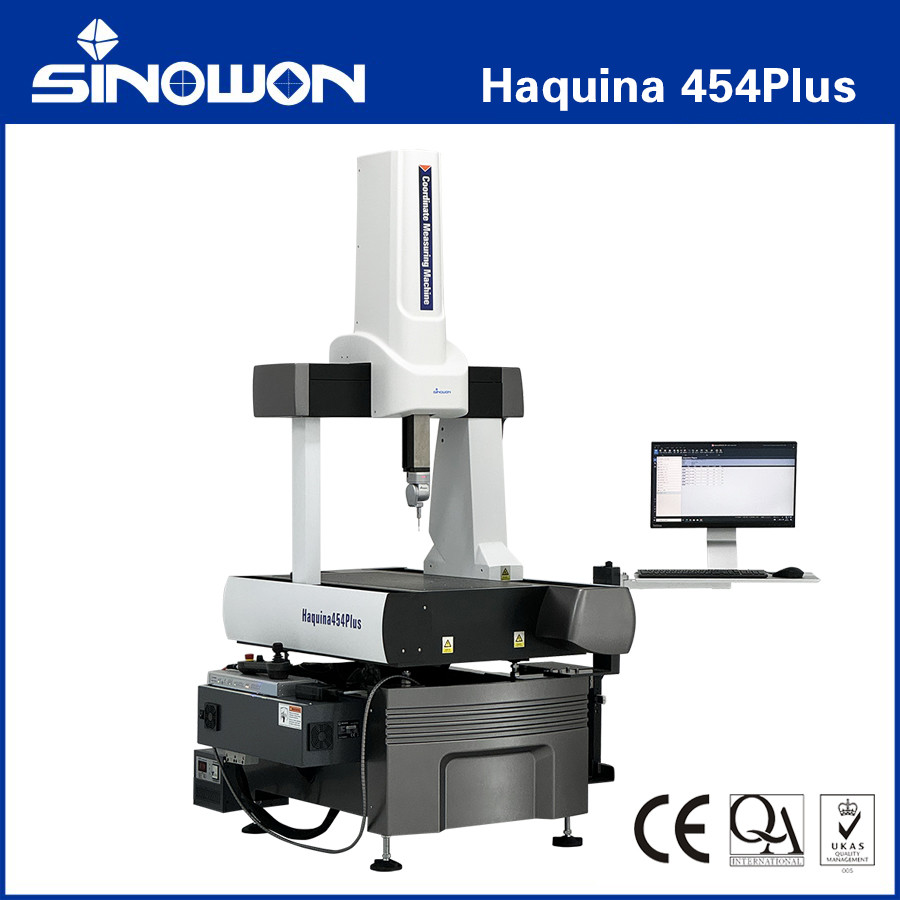

جسر متحرك نصف أوتوماتيكي آلة قياس الإحداثيات Haquina 454بلس

الوصف الفني

الميزة الفنية:

• من خلال تصميم مضاد للاتساخ ثلاثي المحاور، يمكنك مقاومة الغبار والحطام بشكل جيد للغاية، ثم ضمان استقرار ودقة النظام الدقيق.
• نظام تعويض درجة الحرارة: يحتوي المحاور الثلاثة للآلة والجزء على مستشعر درجة حرارة عالي الدقة. يمكنه ضمان الدقة في درجات الحرارة المختلفة. إنه فعال وموثوق للغاية دون ضمان دقة قطعة العمل في ظل درجة الحرارة المختلفة، دون درجة حرارة ثابتة.
• ضمان أفضل أداء للحركة مع قضيب توجيه خطي من الفولاذ المقاوم للصدأ عالي الموثوقية، ومحرك عالي الأداء وآلية نقل عالية الأداء.
• يمكن لنظام عزل الاهتزاز السلبي القياسي التعامل مع معظم مصادر الاهتزاز.
• هيكل مدمج بدون مصدر هواء.
• مزودة ببرنامج القياس القوي (RATIONAL-DMIS) الذي لا يعلى عليه، يمكن للمفتش التعامل مع أي مهام قياس وفحص شائعة في المتجر.

Pالمواصفات:

مواصفات البيئة:

ملاحظة: سيساعد دليل إعداد الموقع العميل على معرفة كيفية الوصول إلى متطلبات الغرفة.

CMM برنامج القياس والفحص:

تأسست شركة External-array Software, Inc في أوائل عام 2001. لدينا أكثر من 25 عامًا من الخبرة الناجحة في تطوير برامج CMM، RationalDMIS كجيل جديد من برامج CMM، تم تطويره في ظل الاستقلالية التامة، ويتميز بوظائفه المباشرة والقوية والفعالة للغاية. لم يحظ فقط بثناء كبير من قبل الخبراء في صناعة CMM منذ طرحه في السوق، ولكنه يحظى أيضًا بثقة العملاء. المبيعات العالمية لديها أكثر من 10000 مجموعة.

بعض العملاء يشملون: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• RationalDMIS يتماشى دائمًا مع المعايير العالمية المتقدمة، في بداية التصميم، تم تطوير RationalDMIS بالكامل بناءً على DMIS وهو أحد برامج CMM في العالم التي تدعم DMIS Standard بشدة.

• واجهة مستخدم فريدة وموجزة، لا توجد نوافذ منبثقة، ولا توجد عملية إدخال وتحقق معقدة، وتجنب تكرار الواجهة الناجم عن أكثر من نافذة منبثقة واحدة. أقصى قدر من السحب والإفلات من تبسيط عملية التشغيل.

• يدعم RationalDMIS I++، وقد اجتاز بنجاح مصادقة PTB.

• يدمج بيانات CAD بسلاسة مع برمجة CMM وعملية القياس، وذلك باستخدام أدوات المحاكاة وتجنب الاصطدام القوية القياسية في RationalDMIS

• عرض رسومي 100٪: يمكن عرض جميع عمليات التشغيل بنسبة 100٪ في الرسومات.

• وفقًا للمعايير المختلفة: ISO / ANSI / DIN / GB …
• يقيم التفاوتات المختلفة: المسافة، الزاوية، الزاوية، التعامد، التوازي، الموضع، الاستطوانية، التركيز، التشغيل الدائري، التشغيل الكلي، الدائرية، زاوية المخروط، القطر، نصف القطر، التسطيح، الاستقامة، ملف تعريف النقطة، ملف تعريف المنحنى، ملف تعريف السطح، التماثل، العرض.
• تقارير إخراج متنوعة: إخراج النص التقليدي، إخراج الرسومات، تقرير الخطأ في النموذج …
• إخراج بأشكال مختلفة، بما في ذلك HTML و Excel و PDF و DMO وما إلى ذلك
• دعم قوالب الإخراج المعرفة من قبل المستخدم.






• وحدات RationalDMIS المتخصصة، بما في ذلك SPC و CCD و Laser و Blade و Gear و Cam و NetOffline و NetReport و UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• وحدة CWS القوية: يدعم البرنامج استخدام كشف CWS، ويمكن تطبيقه على كشف محيط السطح المنحني للزجاج ثلاثي الأبعاد مثل الزجاج المنحني للهاتف المحمول وزجاج لوحة أجهزة القياس في السيارة.

نظام المسبار:

رأس مسبار الفهرسة اليدوية Renishaw MH20i

MH20i هو رأس مسبار قابل للتعديل يدويًا مع تغيير الوحدة من Renishaw.

يتضمن حامل TP20 الحركي مع فهرسة المحورين.

يمكنه تحقيق 168 موضعًا قابلاً للتكرار بزيادات قدرها 15 درجة. يتم تضمين وحدة قوة قياسية أيضًا.

الخصائص
المحور A القابل للفهرسة (الملعب)	من 0 درجة إلى 90 درجة، خطوة 15 درجة
المحور B القابل للفهرسة (الدوران)	±180 درجة، خطوة 15 درجة
الوزن	210 جرام
تكرار تحديد المواقع	1.5 µm
الحد الأقصى لشريط التمديد	75 ملم
خصائص TP20
اتجاهات الاستشعار	5 طرق، ±X، ± Y، +Z
التكرار أحادي الاتجاه	0.35 µm
تكرار تغيير الوحدة	2.0 µm
