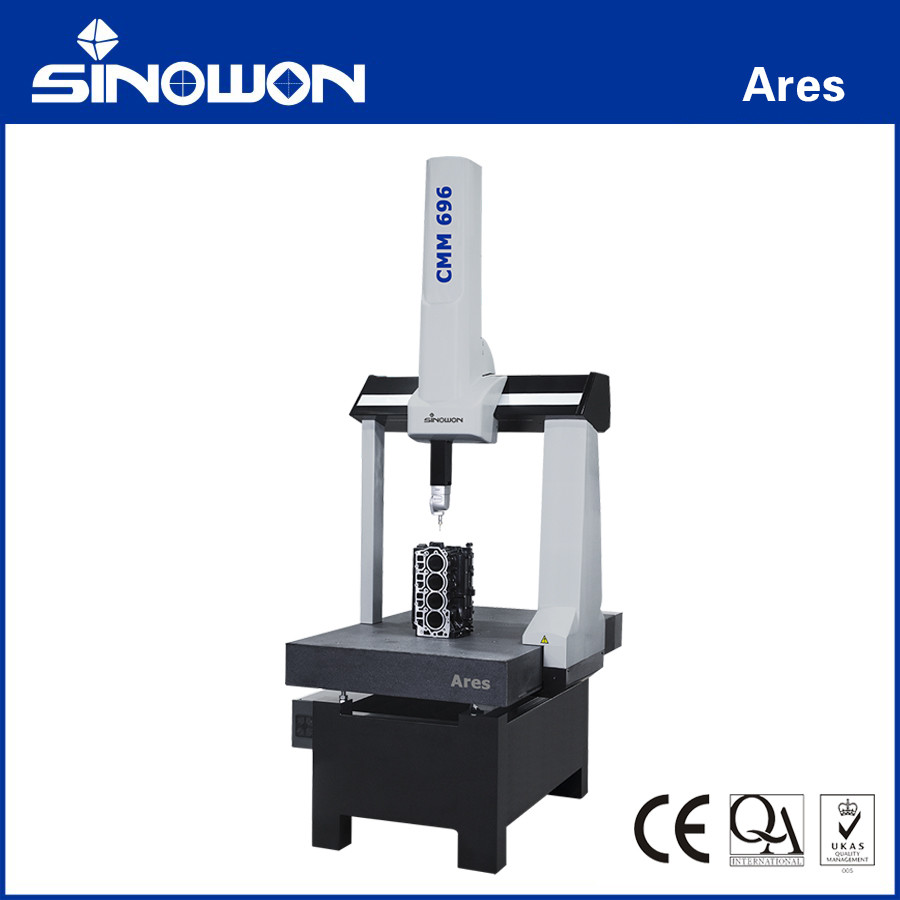

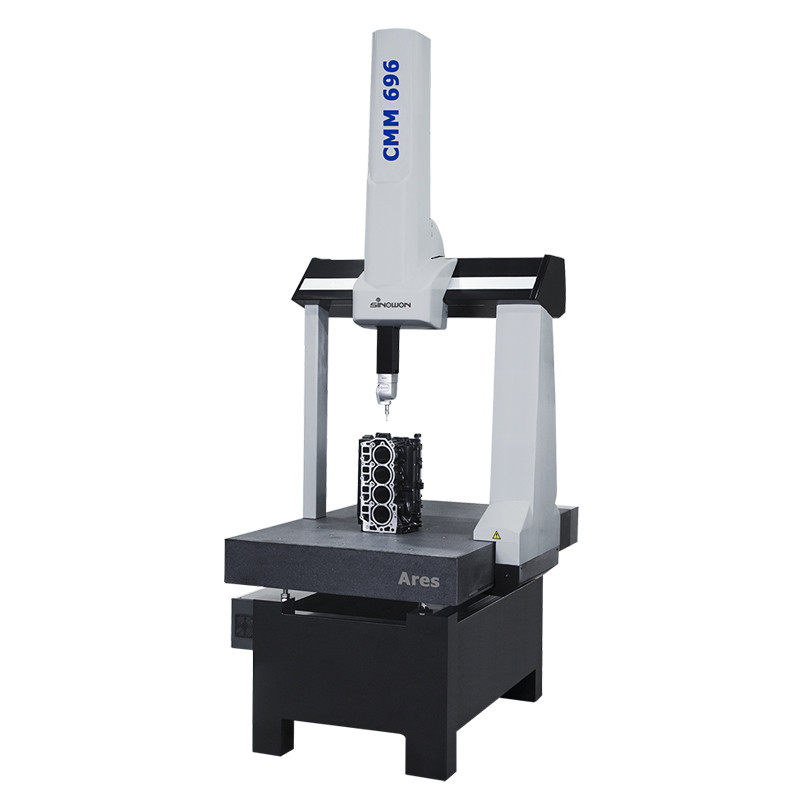

آلة قياس الإحداثيات الاقتصادية أريسالسلسلة
مقدمة:
وحدة أريس الرئيسية تتبنى بنية كاملة من الألومنيوم، وفي نفس الوقت،يتم تطبيق مجموعة واسعة من مبادئ تحليل العناصر النهائية للتصميم بمساعدة الكمبيوتر ومبادئ التصميم الوحدوي في عملية التصميمهذا يجعل نظام آلة كاملة لديها مقاومة درجة حرارة محسنة ومقاومة التشوه / الالتواء، وتحسين استقرار الهيكل المكاني للآلة بأكملها،وتقليل تأثير تشوهات الهيكل الصغيرة، الاهتزازات وتدرج درجة الحرارة تغيرات على أداء القياس. تصميم حلقة مغلقة موزعة الهواء تحسين الحركة الميكانيكية من محور آلة القياس.ونتيجة لذلك، يظهر النظام الكامل درجة عالية من التكرار خلال عملية القياس واستقرار النظام على المدى الطويل.
Fالمواد الغذائية:
تعتمد أشعة الاتجاه X تقنية الأشعة الثلاثية عالية الصلابة (Tricision ®). يتم تحسين أداء الآلة بأكملها عن طريق تقليل الحمل المتحرك ،وهو أفضل تصميم هيكلي لضمان الاستقرار والصلابة.
l يتم تشغيل المحاور الثلاثة جميعها بواسطة أحزمة متزامنة ، وهي صغيرة ، لا تنزلق ، سريعة ، منخفضة الضوضاء وسهلة الصيانة.
1 مجهزة ببرنامج قياس الإحداثيات، يمكنها تلبية أي احتياجات عامة للتفتيش على أرض المصانع.
l يمكننا توفير حلول تصميم متكاملة مهنية (بما في ذلك الأساس، والحد من الاهتزازات، وغرفة مكيفة الهواء، وتحميل وتفريغ، الخ).
المواصفات:
|
النموذج |
الحد الأقصى للخطأ المسموح به MPE ((μm) ، L ((mm)) ، (ISO10360-2) | 3D Max. السرعة (ملم/ثانية) |
3D Max. التسارع (mm/s2) |
|||||
| HP-TMe | HP-THDe | |||||||
| E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | |||
| أريس 696 | 2.5 + L/300 | 2.8 | 2.5 | 2.3+ L/300 | 2.6 | 2.3 | 520 | 1730 |
| أريس 8116 | 2.7+ L/300 | 2.9 | 2.7 | 2.5+ L/300 | 2.7 | 2.5 | 520 | 1730 |
|
النموذج |
نطاق السفر ((ملم) | الأبعاد ((ملم) | الوزن الأقصى للقطعة المقاسة (كيلوغرام) | وزن الجهاز (كيلوغرام) | ||||
| إكس | Y | Z | Lx | لي | Lz | |||
| أريس 696 | 600 | 900 | 600 | 991 | 1488 | 2610 | 300 | 730 |
| أريس 8116 | 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 |
|
تكوين المسبار لاختبار الأداء: HP-TMe/HP-THDe: قياس القوة القياسية. طول المسبار 10 ملم، قطر الطرف 4 ملم. مقاييس الأداء صالحة في الظروف التالية: درجة حرارة البيئة القياسية:18 - 22 درجة مئوية تغيرات درجة حرارة البيئة:1°C/h - 2°C/24h تدرج الحرارة:1°C/m؛ الرطوبة النسبية: 25% - 75% |
مخطط الهيكل:
RationalDMIS2برمجيات القياس:
لقد حصل على شهادة ANSI، ISO، GB، PTB القياسية، دائما متزامنة مع المعايير المتقدمة ومفاهيم التصميم المتقدمة،ويدعم بشكل كامل بروتوكول التحكم الشهير دوليا I++لديها واجهة برمجية سهلة الاستخدام وبسيطة، والتشغيل السريع الفريد لسحب وإسقاط، والاتصال السلس مع بيانات CAD.التي توفر حلول قياس كاملة للمؤسسات.
برنامج DMIS العقلاني يدمج وحدات CAD والجدران الدقيقة والمسح لمواجهة احتياجات قياسات عملائنا المتزايدة.
خصائصنظام إدارة المعلومات الرشيد:
يدعم IGES و STEP و DXF و STL و XYZ و غيرها من التنسيقات
يدعم CATIA، UG، PRO-E، Solidworks، Parasolid واجهة القراءة المباشرة.
l الكشف الذكي: محاكاة مسار الكشف في الوقت الحقيقي، وتحسين مسار الكشف تلقائيًا؛
تحديد التسامح الكامل والسريع: وفقاً لمعايير GB و ISO و Y14.5، ANSI، DIN، AGMA وغيرها من المعايير؛
إصدار تقارير متنوعة؛ دعم صيغة HTML و Excel و PDF و OUT و TXT
1 وحدات خاصة وفيرة: تحليل إحصائي SPC، صورة مركبة CCD، مسح ليزر خطي، تحليل شفرة، تحليل العجلات الهليونية، تحليل الكاميرا، برمجة الشبكة، تقرير الشبكة.
l تم اعتماد الخوارزمية الأساسية من قبل مؤسسة الفيزياء والتكنولوجيا (PTB).
