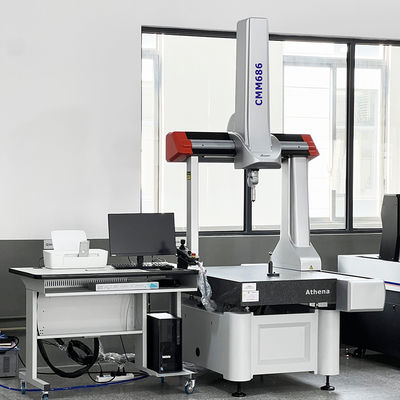

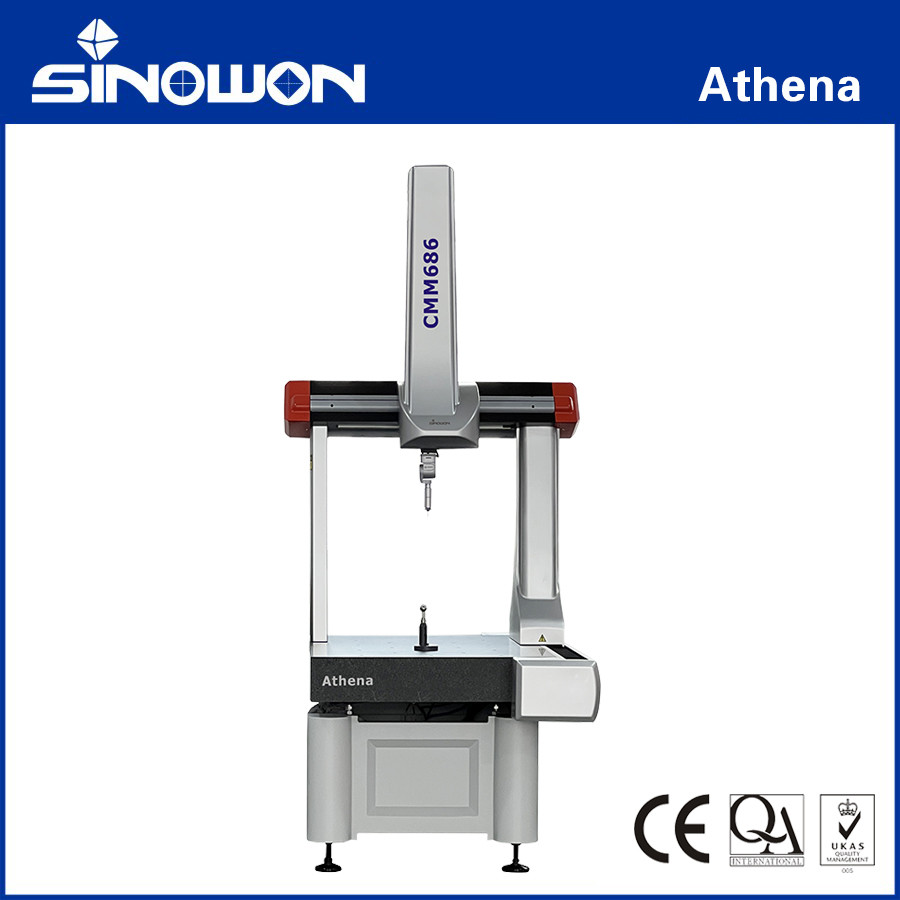

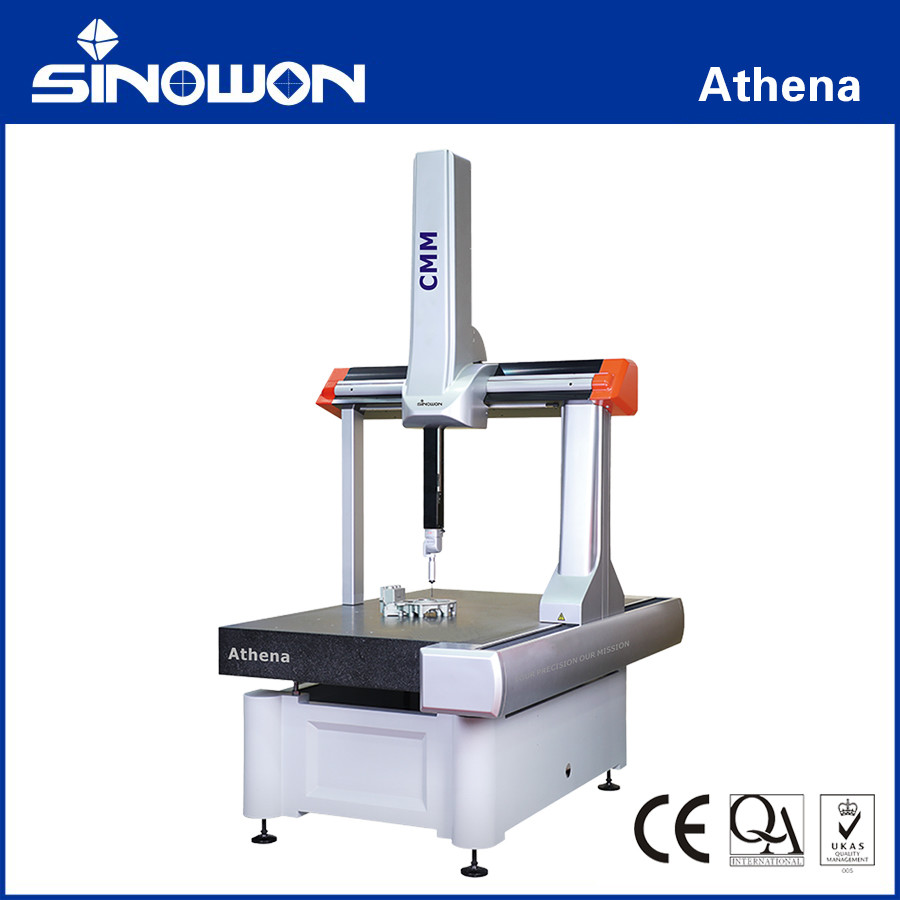

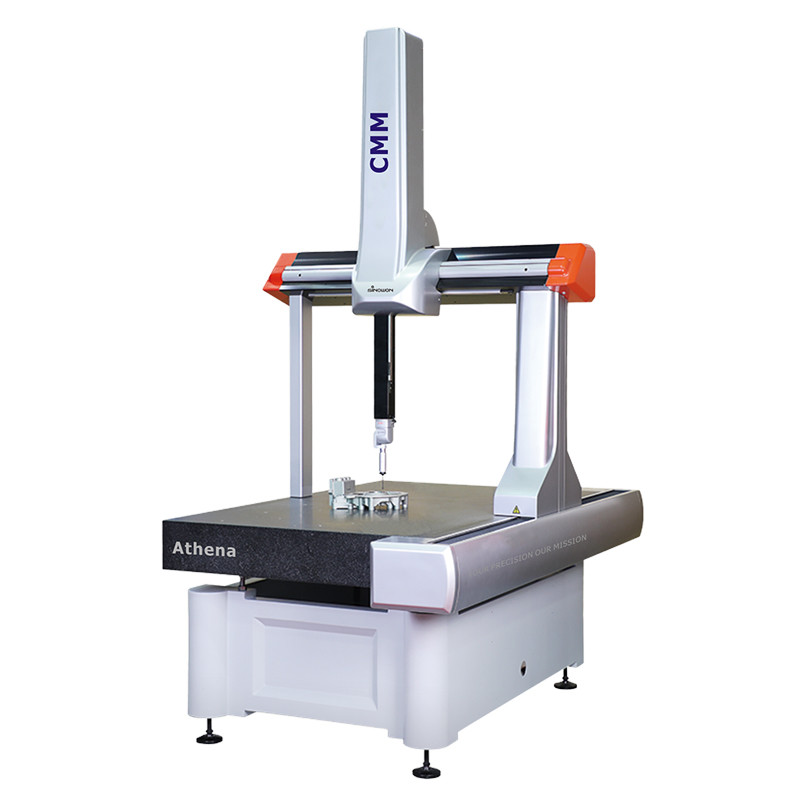

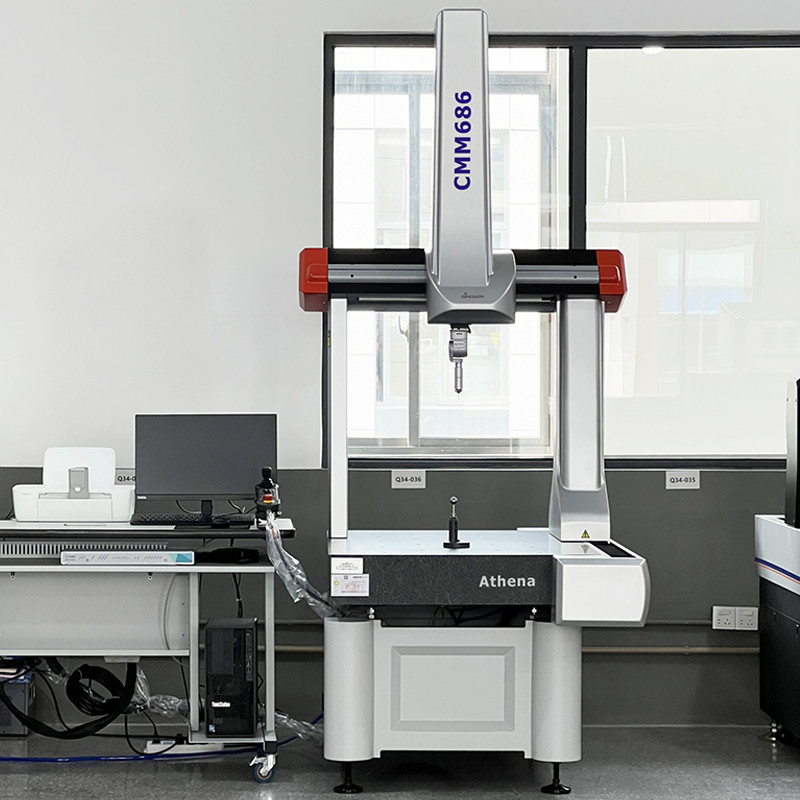

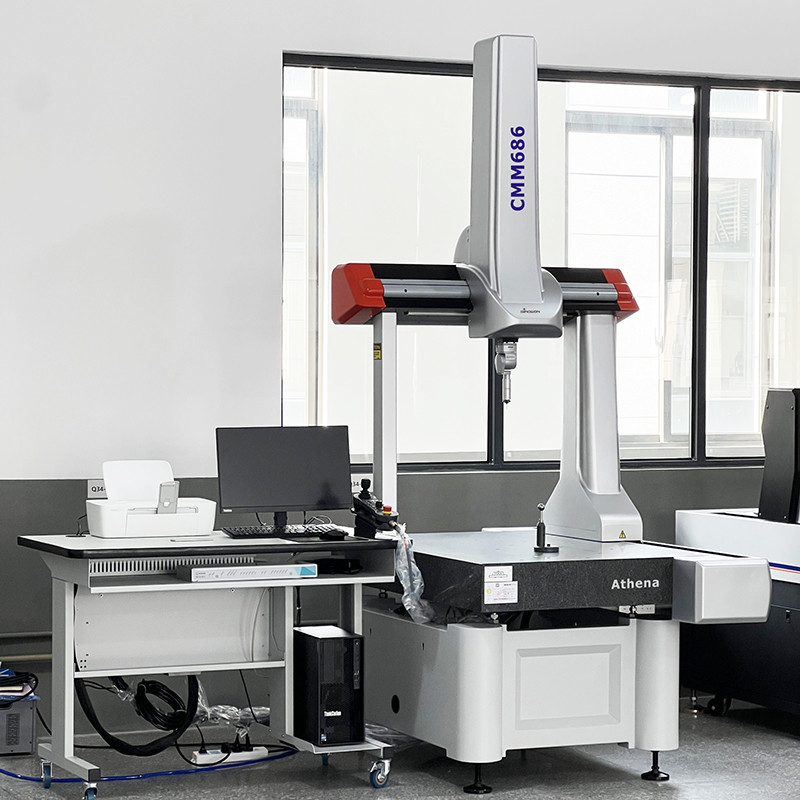

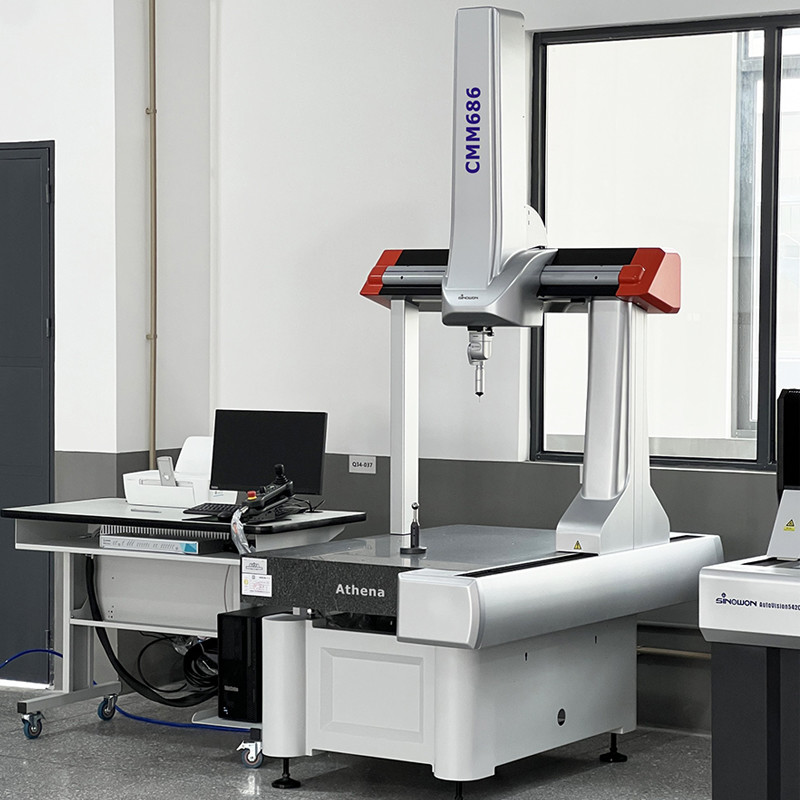

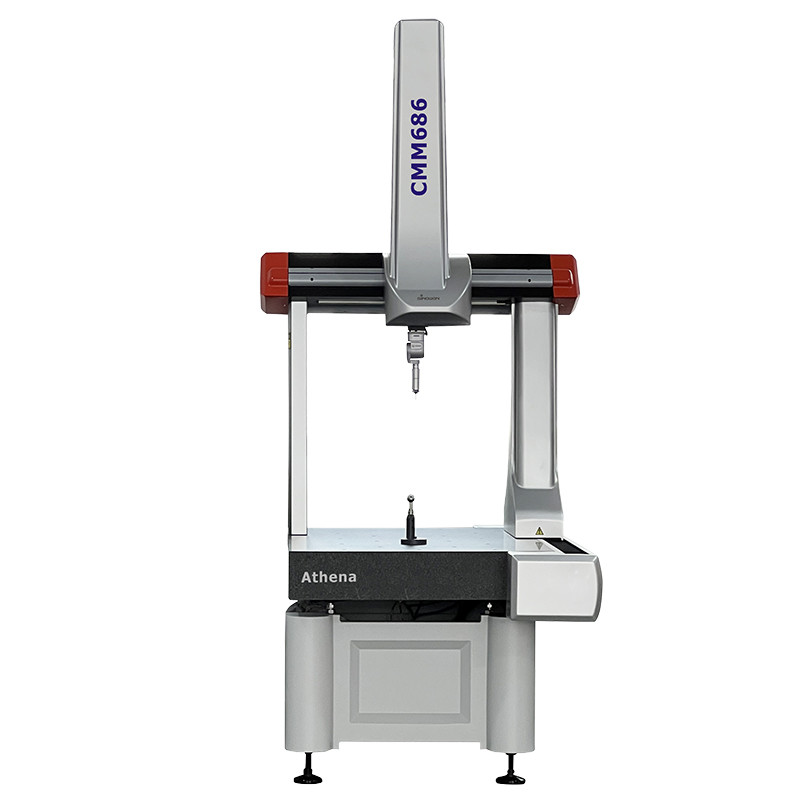

آلة قياس الإحداثيات أثينا سلسلةمقدمة المنتج:
من وجهة نظر هيكل الآلة الأساسي، تتميز أثينا بهيكل مصنوع بالكامل من الألومنيوم واستخدمت تقنيات CAD شاملة، بما في ذلك تحليل العناصر المحدودة (FEA) وتحليل الوحدات، مما أدى إلى تحسين الاستقرار الحراري والأبعاد/الالتوائية والهندسية وتقليل انحراف الهيكل وتأثيرات الاهتزازات والتغيرات الحرارية على أداء القياس. يعمل تصميم محمل الهواء الملفوف على تحسين الحركة الحركية للمحور. لذلك، يتميز النظام بأكمله بتكرار القياس الأمثل واتساق النظام على المدى الطويل.
خصائص المنتج:
اعتمد شعاع X تقنية فائقة الصلابة. هذا الهيكل هو الحل الأفضل لتخفيف وزن العربة الرئيسية وتحسين استقرار وصلابة العربة الرئيسية، لذلك يمكنه تحسين أداء CMM بشكل كبير.
:نموذج
|
نطاق السفر (مم) |
الحد الأقصى للسرعة ثلاثية الأبعاد (مم/ث) | الحد الأقصى للتسارع ثلاثي الأبعاد (مم/ث²) | HP-TMe | ||||||
| HP-THDe | HP-S-X1 | MPEE | |||||||
| MPEP | MPETHP/T | MPEP | MPETHP/T | MPEP | MPETHP/T | أثينا 564 | |||
| 500 | 1.9+L/300L/3002.5 | 4.0/68 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 | أثينا 121510 |
| 600 | 2.5 | 4.0/68 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 | أثينا 121510 |
| 800 | 2.7 | 2.2+L/300 | 2.5 | 4.0/68 | 2.2 | 3.5/68 | 520 | 1730 | 730أثينا 8106 |
| 800 | 2.7 | 2.2+L/300 | 2.5 | 4.0/68 | 2.2 | 3.5/68 | 520 | 1730 | أثينا 121510 |
| 800 | 2.7 | 2.2+L/300 | 2.5 | 4.0/68 | 2.2 | 3.5/68 | 520 | 1730 | أثينا 121510 |
| 1000 | 3.1 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 | أثينا 121510 |
| 1000 | 3.1 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 | أثينا 121510 |
| 1000 | 3.1 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 | أثينا 121510 |
| 1000 | 3.1 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 | أثينا 121510 |
| 1200 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 | نموذج |
| 1200 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 | نموذج |
| 1200 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 | نموذج |
| 1500 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 | نموذج |
| 1500 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 | نموذج |
| 1500 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 | نموذج |
| 1500 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 | نموذج |
| نطاق السفر (مم) | الأبعاد (مم) | فتحات الإضاءة (مم) | الحد الأقصى لوزن قطعة العمل المقاسة |
(كجم) وزن الآلة (كجم) |
س | ||||||
| ص | ع | لوكس | لي | لز | دي إكس | دي زد | دي زد 1 | أثينا 564 | |||
| 500 | 1379 | 1350 | 1055 | 1535 | 2247 | 634 | 114 | 794 | 300 | 730 | أثينا 686 |
| 600 | 1350 | 1615 | 1350 | 1735 | 2630 | 734 | 114 | 794 | 500 | 730 | أثينا 8106 |
| 800 | 1615 | 2140 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 | أثينا 8126 |
| 800 | 1615 | 2140 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 | أثينا 8156 |
| 800 | 1615 | 3000 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 | أثينا 10128 |
| 1000 | 2140 | 2140 | 1615 | 4020 | 2940 | 1130 | 118 | 940 | 2000 | 1785 | أثينا 10158 |
| 1000 | 2140 | 3000 | 1615 | 4020 | 2940 | 1130 | 118 | 940 | 2000 | 3000 | أثينا 10218 |
| 1000 | 2140 | 800 | 1615 | 4020 | 2950 | 1130 | 118 | 940 | 2000 | 3792 | أثينا 10308 |
| 1000 | 2140 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 | أثينا 121510 |
| 1200 | 2140 | 3000 | 2140 | 4395 | 3360 | 1339 | 150 | 1373 | 2250 | 3792 | أثينا 122210 |
| 1200 | 2140 | 1200 | 2140 | 4395 | 3810 | 1639 | 150 | 1373 | 2250 | 9076 | أثينا 123010 |
| 1200 | 2140 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 | أثينا 152210 |
| 1500 | 3000 | 1200 | 2140 | 4395 | 3810 | 1639 | 150 | 1373 | 2250 | 9076 | أثينا 153010 |
| 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 | أثينا 152212 |
| 1500 | 3000 | 1200 | 2140 | 4395 | 3810 | 1639 | 150 | 1373 | 2250 | 9076 | أثينا 153012 |
| 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 | تكوين المسبار لاختبار الأداء: |
|
HP-TMe/HP-THDe: قياس القوة القياسي، يبلغ طول المسبار 10 مم، ويبلغ قطر الطرف 4 مم. HP-S-X1: HP-S-X1S/HP-S-X1H/HP-S-X1C، يبلغ طول المسبار 50 مم، ويبلغ قطر الطرف 5 مم. مقاييس الأداء صالحة في ظل الظروف التالية: درجة الحرارة المحيطة القياسية: 18 - 22 درجة مئوية تغيرات درجة الحرارة المحيطة: 1 درجة مئوية/ساعة - 2 درجة مئوية/24 ساعة التدرج الحراري: 1 درجة مئوية/متر الرطوبة النسبية: 25% - 75% RationalDMIS2 |
برنامج القياس:حصل على شهادة معيار ANSI و ISO و GB و PTB، ومتزامن دائمًا مع المعايير المتقدمة ومفاهيم التصميم المتقدمة، ويدعم بشكل كامل بروتوكول التحكم I++ المشهور عالميًا. يتميز بواجهة برنامج سهلة الاستخدام وبسيطة، وتشغيل سريع بالسحب والإفلات فريد من نوعه، واتصال سلس ببيانات CAD. تصور رسومي بنسبة 100% من القياس إلى تقرير الإخراج، مما يوفر حلاً قياسًا كاملاً للمؤسسات.
يدمج برنامج Rational DMIS وحدات CAD والجدران الرقيقة والمسح الضوئي لتلبية احتياجات القياس المتزايدة لعملائنا.
ميزات Rational DMIS:
● يدعم تنسيقات IGES و STEP و DXF و STL و XYZ وغيرها؛
● يدعم واجهة القراءة المباشرة CATIA و UG و PRO-E و Solidworks و Parasolid؛
● الكشف الذكي: محاكاة في الوقت الفعلي لمسار الكشف، والتحسين التلقائي لمسار الكشف؛
● حساب التسامح الكامل والسريع: بما يتماشى مع GB و ISO و Y14.5 و ANSI و DIN و AGMA والمعايير الأخرى؛
● إخراج تقرير متنوع؛ دعم تنسيق HTML و Excel و PDF و OUT و TXT؛
● وحدات خاصة وفيرة: تحليل إحصائي SPC، صورة مركبة CCD، مسح ليزر خطي، تحليل شفرة، تحليل تروس حلزونية أسطوانية، تحليل كام، برمجة شبكة، تقرير شبكة؛
● يتم اعتماد الخوارزمية الأساسية من قبل Physikalisch-Technischen Bundesanstalt (PTB).
