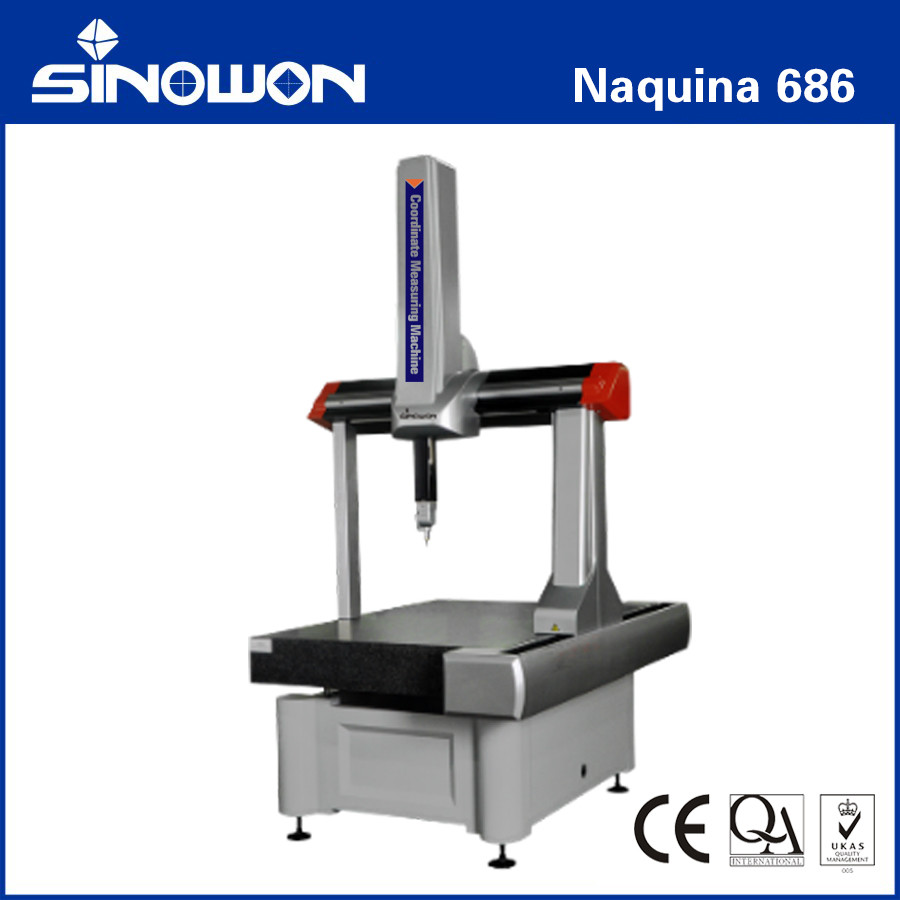

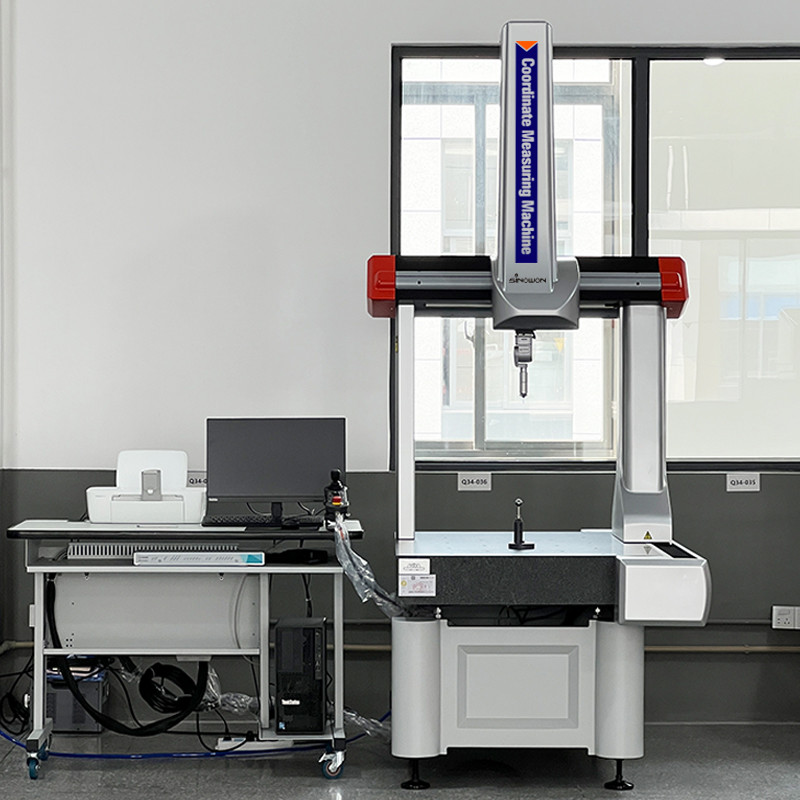

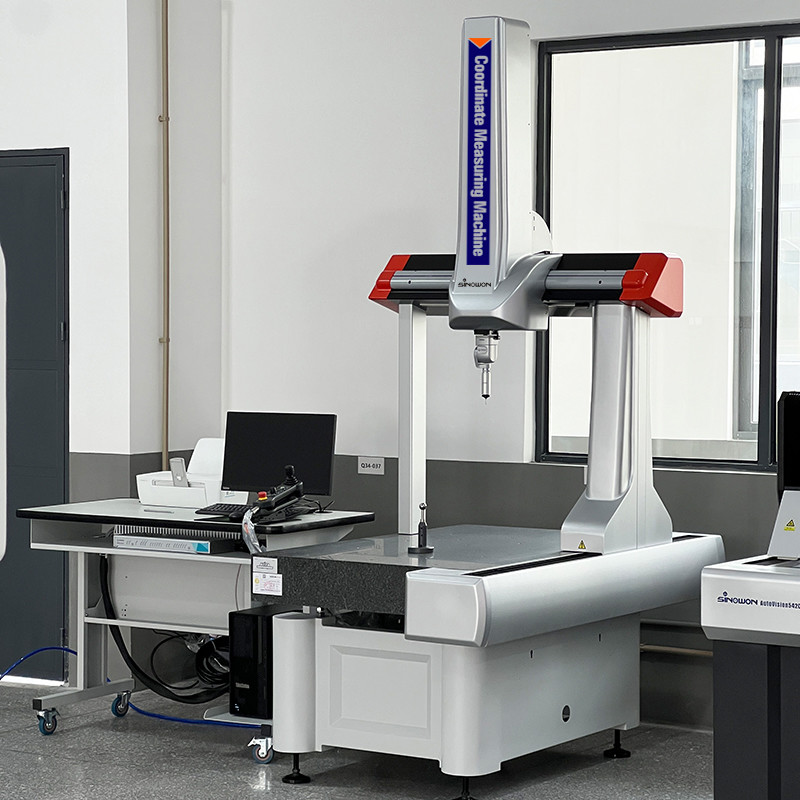

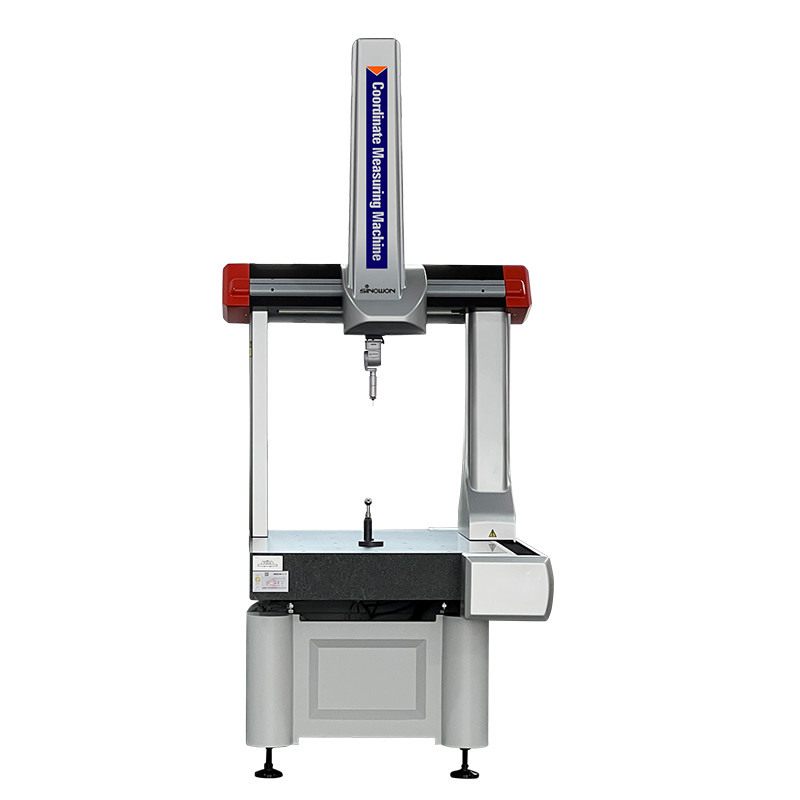

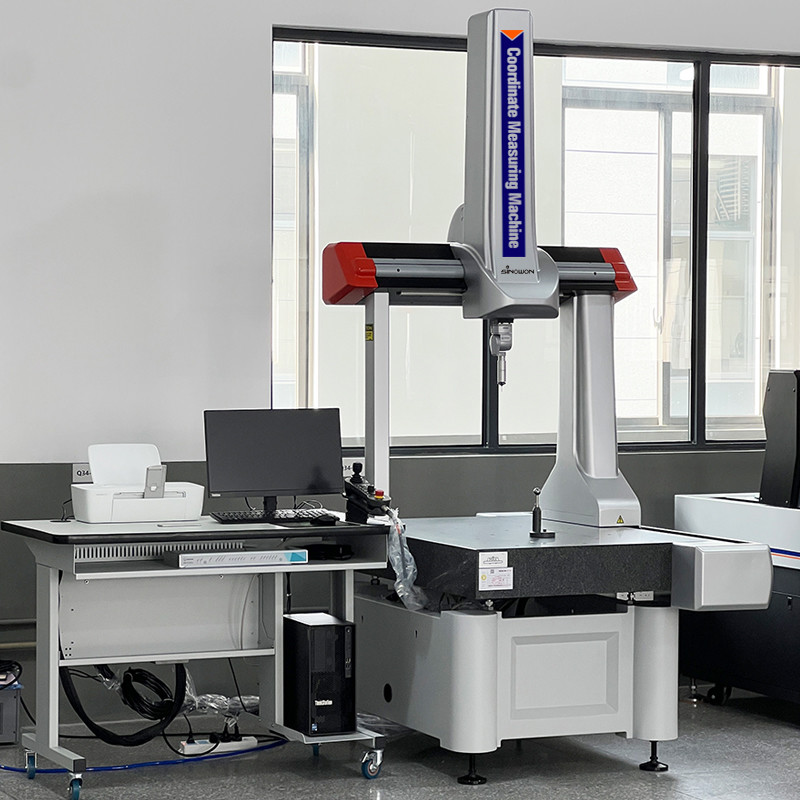

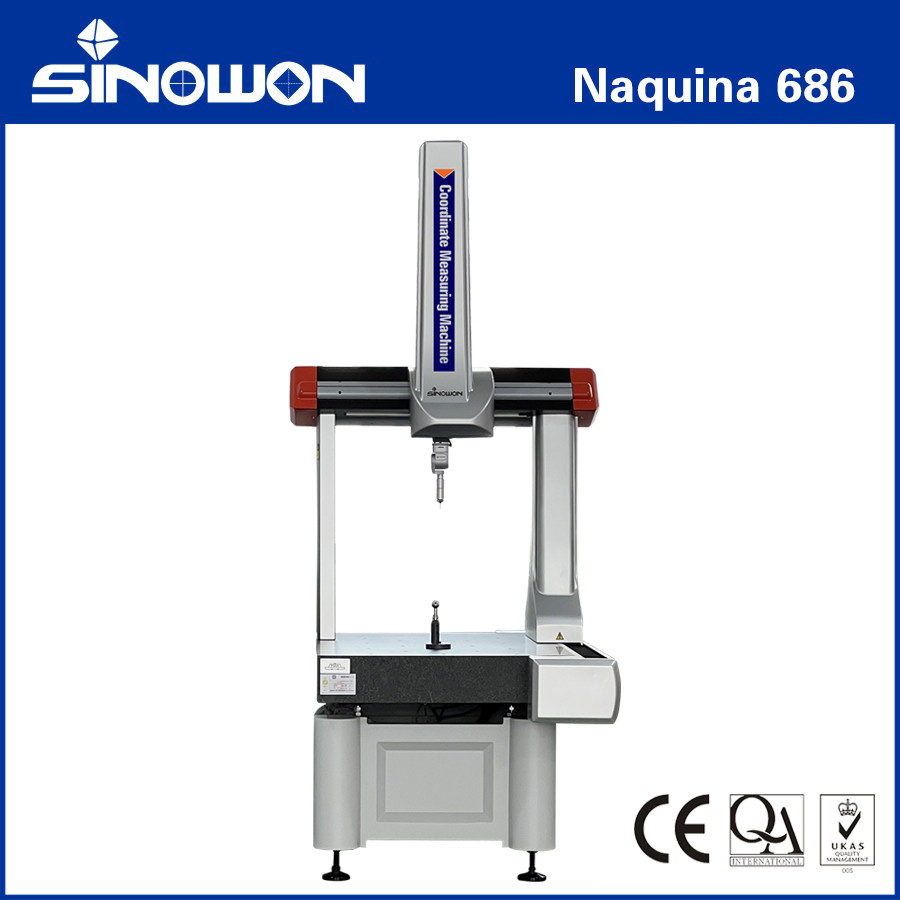

جسر متحرك CMM آلات قياس الإحداثيات Naquina 686 معتمدة CE

جسر متحرك آلة قياس الإحداثيات ناكينا686

الوصف الفني

أبرز الميزات الفنية:

• تصميم TRICISION المميز^TMيوفر تصميم الجسر X beam نسبة مثالية بين الصلابة والكتلة. الجسر المصنوع من سبائك خفيفة الوزن أكثر صلابة بنسبة 25 بالمائة من التصميمات التقليدية، ويحتوي القضيب X على مركز ثقل أقل بنسبة 50 بالمائة للحركة السلسة والدقيقة. يضمن الفصل الأوسع للمحملات من تصميمات الجسر المنافسة تحكمًا أفضل في دوران محور الجسر للحصول على دقة قياس حجمية دقيقة، وتقليل أخطاء التكرار، وزيادة التسارع/التباطؤ، وزيادة الإنتاجية في القياس.

• يحسن دليل المنزلق المتشابك المصنوع بدقة في المحور Y دقة آلة قياس الإحداثيات وقابليتها للتكرار.
• وضع نقل جميع محاور الآلة هو حزام التوقيت، والذي يجعله هيكله المضغوط وغير القابل للانزلاق يتمتع بتميز السرعة العالية والضوضاء المنخفضة وسهولة الصيانة.
• موازنة هوائية (قابلة للتعديل) للمحور Z، مما يجعل المحور Z يعمل بثبات، مع فرامل أوتوماتيكية في حالة الطوارئ والحفاظ على آلة قياس الإحداثيات في أمان.
• تم اعتماد المقاييس (الذهب والفولاذ) الخاصة بشركة Heidenhain الألمانية من قبل PTB (Physikalisch-Technische Bundesanstalt)، وهي معهد العلوم والتكنولوجيا الوطني الألماني. تضمن صدقها الممتاز وتماسكها في التمدد الحراري التعويض الحراري الدقيق والمستقر.
• تقلل محركات الأقراص المثبتة عن بعد من الكتلة المتحركة لضبط أسرع، وتبدد الحرارة بعيدًا عن إطار الآلة.
• مجهزة بنظام التحكم في المسح الضوئي Naquina، يمكن للمفتش تحقيق مسح مستمر باستخدام مسبار المسح الضوئي Leitz X1.
• مجهزة ببرنامج القياس القوي (RationalDMIS) الذي لا يعلى عليه، يمكن للمفتش التعامل مع أي مهام قياس وفحص شائعة في المتجر.

المواصفات:
