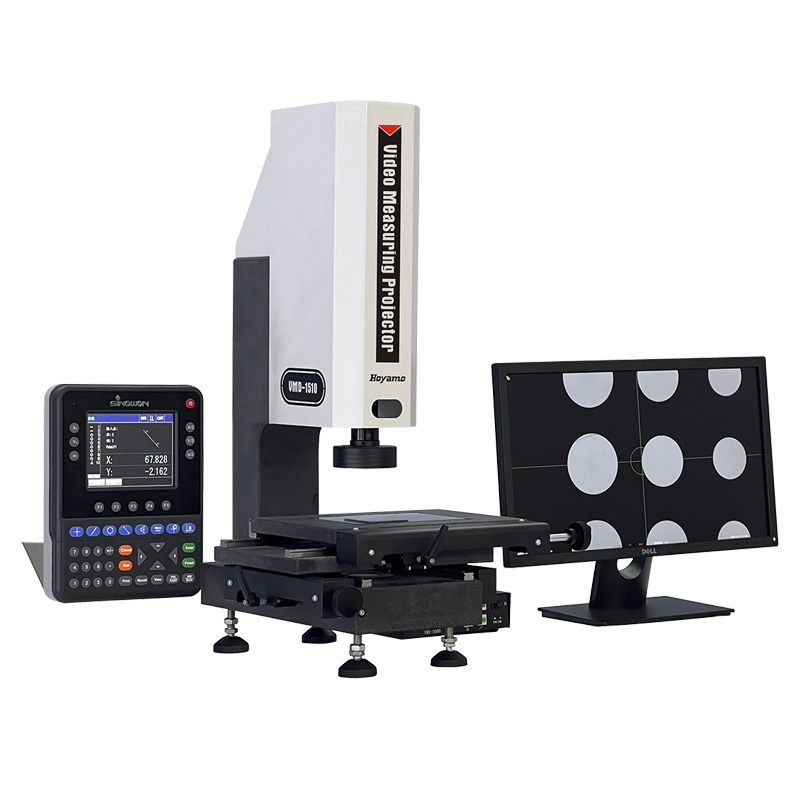

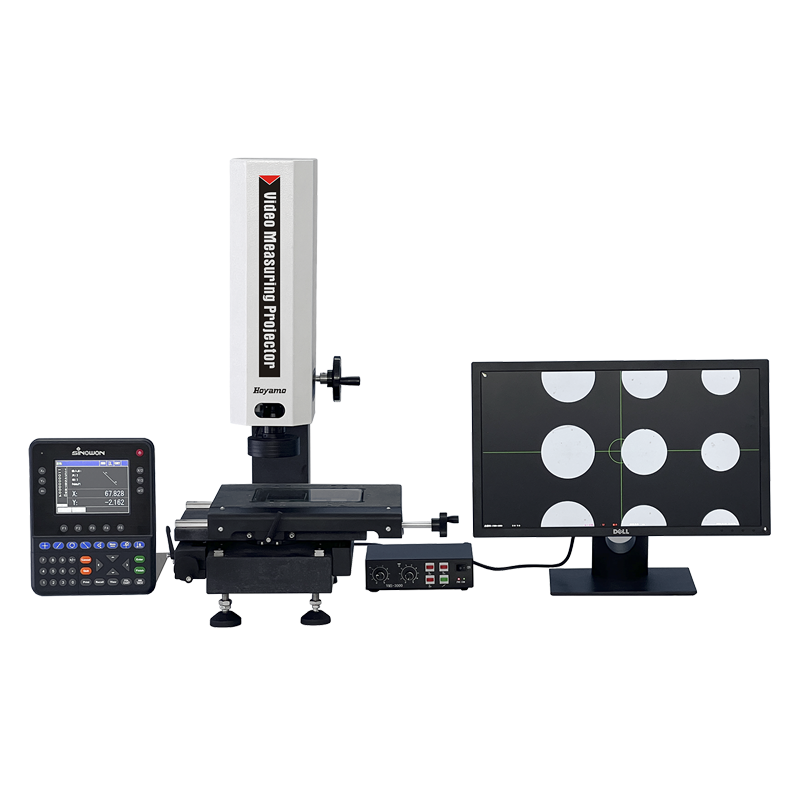

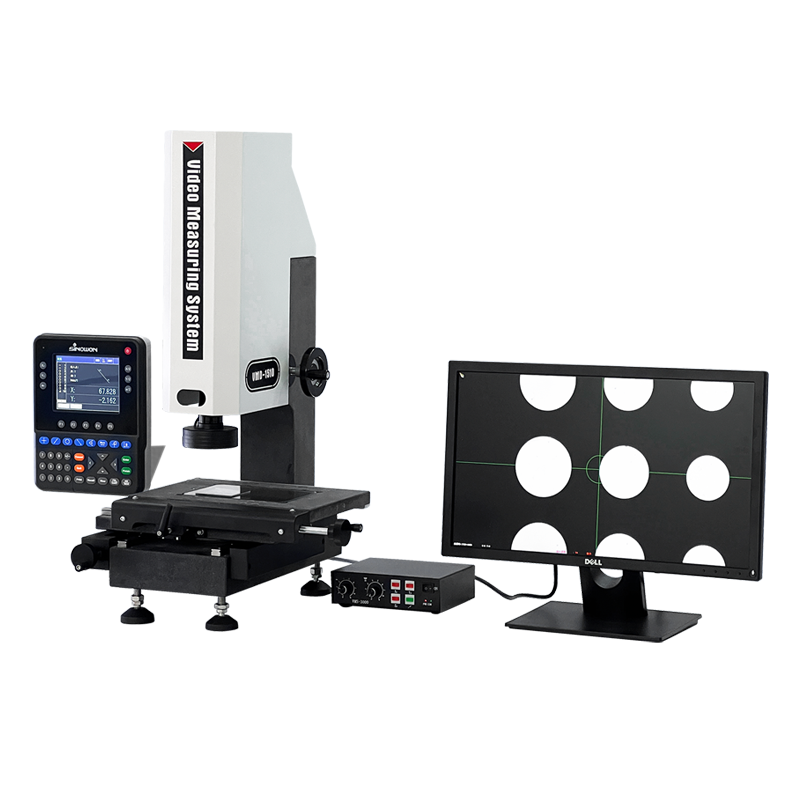

جهاز عرض قياس الفيديو VMD-3020
خصائص المنتج:
l يعتمد قاعدة وعمودًا من الحجر الجرانيت لضمان استقرار ودقة الجهاز؛
l يعتمد قضيبًا مصقولًا بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ الإرجاع للطاولة يقع ضمن 2 ميكرومتر؛
l يعتمد مسطرة بصرية عالية الدقة وطاولة عمل دقيقة لضمان أن دقة E1 للجهاز تقع ضمن ≤3+L/200um؛
l يعتمد عدسة تكبير وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة بدون تشويه؛
l يعتمد مصدر ضوء سطحي بارد LED ومصدر ضوء متوازي LED سفلي كإضاءة جهاز العرض؛
l يعتمد مصدر ضوء سطحي بارد LED ومصدر ضوء متوازي LED سفلي كإضاءة جهاز العرض؛
l يعتمد على ضبط اللون المناسب لخطوط التقاطع لتوجيه نقاط القياس؛
l يعتمد شاشة ملونة عالية الجودة للقراءة الرقمية متعددة الوظائف DP400 كنظام معالجة البيانات.
المواصفات الفنية:
| السلعة | فيديو جهاز عرض القياس سلسلة VMD | ||||
| الموديل | VMD-1510 | VMD-2010 | VMD-3020 | VMD-4030 | |
| مرحلة الجرانيت | (310*220) مم | (390*220) مم | (505*350) مم | (605*450) مم | |
| المرحلة الزجاجية | (179.5*129.5) مم | (229.5*129.5) مم | (356*248) مم | (456*348) مم | |
| مسافة حركة المحور X/Y | (150*100) مم | (200*100) مم | (300*200) مم | (400*300) مم | |
| مسافة حركة المحور Z | 100 مم | 100 مم | 200 مم | 200 مم | |
| المقاييس الخطية | الدقة: 0.5 ميكرومتر | ||||
| قاعدة وعمود الجهاز | حجر جرانيت عالي الدقة | ||||
| دقة القياس* | E1x,y | 3+L/200um | |||
| E1xy | 5+L/200um | ||||
| E1z | 5+L/200um | ||||
| دقة التكرار | 2 ميكرومتر | ||||
| نظام الإضاءة | ضوء سطحي بارد LED | ||||
| ضوء متوازي LED سفلي | |||||
| ضوء متحد المحور اختياري | |||||
| كاميرا HDMI | كاميرا عالية الدقة 1/3" 2 ميجابكسل: 1920*1080@30fps | ||||
| تكبير الفيديو | عدسة تكبير عالية الدقة 6.5X مع تكبير بصري: 0.7X~4.5X, | ||||
| تكبير الفيديو: 26X~172X (شاشة 21.5') | |||||
| ماوس لاسلكي | يستخدم لضبط اللون المناسب لخطوط التقاطع لتوجيه نقاط القياس | ||||
| شاشة HDMI LCD | شاشة HDMI LCD مقاس 21 بوصة | ||||
| معالجة بيانات القياس | قراءة رقمية DP400 مع لغات متعددة الإنجليزية والصينية التقليدية والإصدارات اللغوية الأخرى الاختيارية | ||||
| مصدر الطاقة | AC220V/50Hz; 110V/60Hz | ||||
| الأبعاد (العرضxالعمقxالارتفاع) | (462*401*725) مم | (477*452*725) مم | (744*643*1075) مم | (908*776*1070) مم | |
| الوزن الإجمالي/الصافي | 60/48 كجم | 65/50 كجم | 275/208 كجم | 283 كجم | |
الموديلات والمواصفات:
| الموديل | رمز# | الموديل | رمز# | الموديل | رمز# |
| VMD-1510 | 525-020DP | VMD-2010 | 525-020EP | VMD-2515 | 525-020FP |
| VMD-3020 | 525-020GP | VMD-4030 | 525-020HP | VMD-5040 | 525-020JP |
مساحة القياس لـ VMD سلسلة:
| الحركةمم | الموديل | رمز# | مسافة حركة المحور X مم | مسافة حركة المحور Y مم | مسافة حركة المحور Z القياسية مم | مسافة حركة المحور Z القصوى المخصصة مم |
| 150x100x100 | VMD-1510 | 525-020DP | 150 | 100 | 100 | ------ |
| 200x100x100 | VMD-2010 | 525-020EP | 200 | 100 | 100 | 200 |
| 250x150x200 | VMD-2515 | 525-020FP | 250 | 150 | 200 | 300 |
| 300x200x200 | VMD-3020 | 525-020GP | 300 | 200 | 200 | 400 |
| 400x300x200 | VMD-4030 | 525-020HP | 400 | 300 | 200 | 400 |
| 500x400x200 | VMD-5040 | 525-020JP | 500 | 400 | 200 | 400 |
القراءة الرقمية متعددة الوظائف لجهاز عرض قياس الفيديو DP400
الميزات:
Ø شاشة ملونة مقاس 5.6 بوصة وزر لمس سيليكون مختوم، مع معلومات كاملة، تشغيل سهل، عمر استخدام طويل؛
Ø حفظ 100 عنصر صورة دائم، يمكن ضبط وحفظ التاريخ الحالي؛
Ø قياس متعدد الوظائف: نقطة، خط، دائرة، زاوية، مسافة، مستطيل، سن لولبي، قطع ناقص، فتحة، تقريب، إعداد مسبق، بناء، وما إلى ذلك؛
Ø وظيفة العد في الاتجاه الأمامي أو المعاكس، قيمة 1/2، نقطة المنتصف، وظيفة الإذن، وظيفة الاتصال، وظيفة التسجيل (REC)، والقياس الدوري؛
Ø يتوفر تعويض القسم والخطية لـ 3 محاور، مما يضمن دقة القياس بشكل كبير؛
Ø يمكن توصيل مفتاح القدم والطابعة والكشف عن الحواف البصرية وأدوات قياس مساعدة متعددة أخرى؛
Ø مع نظام قطبي وإحداثيات، ويمكنه عرض المليمتر والبوصة، ويمكنه التحول بسهولة؛
Ø مع وظيفة إذن كلمة مرور مستقلة، لمنع إمكانية انحراف البيانات بسبب التشغيل الخاطئ، يمكنه أيضًا تغيير الإعداد الأصلي بإذن كلمة المرور؛
Ø دعم لغات متعددة: الصينية والإنجليزية ولغات أخرى.
القراءة الرقمية متعددة الوظائف المواصفات:
| السلعة | القراءة الرقمية متعددة الوظائف لجهاز عرض قياس الفيديو |
| الموديل | DP400 |
| رمز# | 510-340 |
| اللغة | الصينية والبرتغالية والألمانية والإنجليزية، إلخ. |
| حجم شاشة LCD | 115 مم × 85 مم |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام (مع فاصلة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج عرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | درجة ودقائق وثواني أو درجة |
| إشارة المقاييس الخطية |
موجة مربعة TTL أو موجة جيبية AC بزاوية فرق طور 90 درجة، سعة القيادة أكبر من 10 مللي أمبير |
| دقة المقياس الخطي | 0.1 ميكرومتر، 0.2 ميكرومتر، 0.5 ميكرومتر، 1 ميكرومتر، 2 ميكرومتر، 5 ميكرومتر |
| معدل الباود | 4800,9600,14400,19200,38400,57600 |
| منفذ إخراج البيانات | RS232، واجهة DB-9 الأم |
| لوحة مفاتيح التشغيل | لوحة مفاتيح تعمل باللمس من السيليكون المختوم |
| منفذ التوسيع | مفتاح القدم، الطابعة، محدد الحواف البصرية، إلخ |
| مدخل الطاقة | AC90V-240V,15W |
