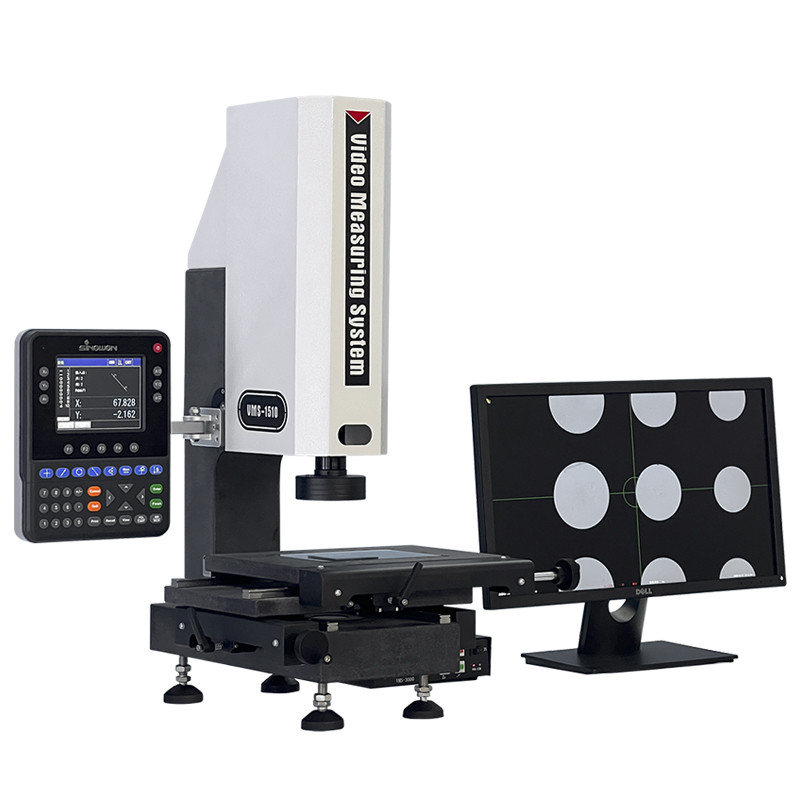

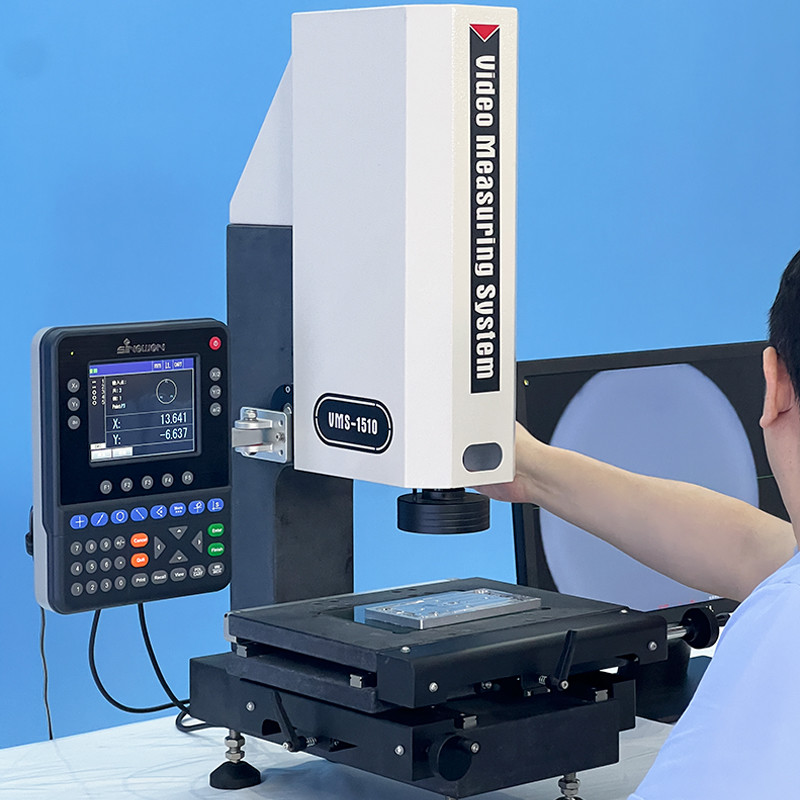

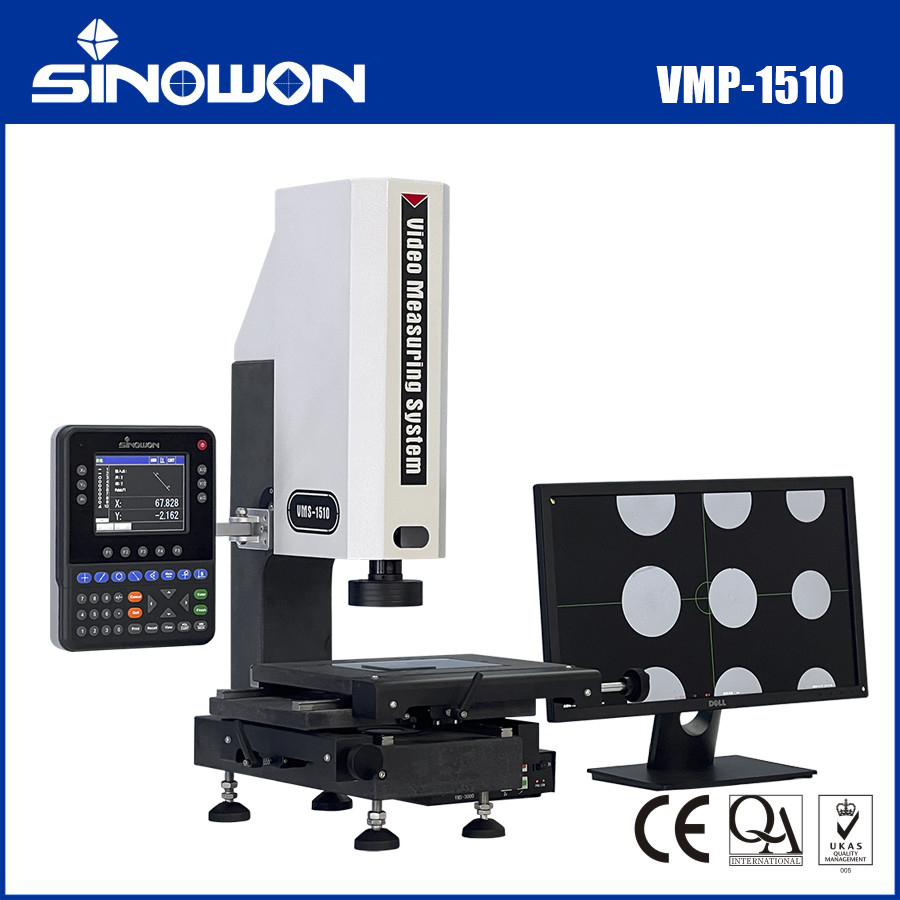

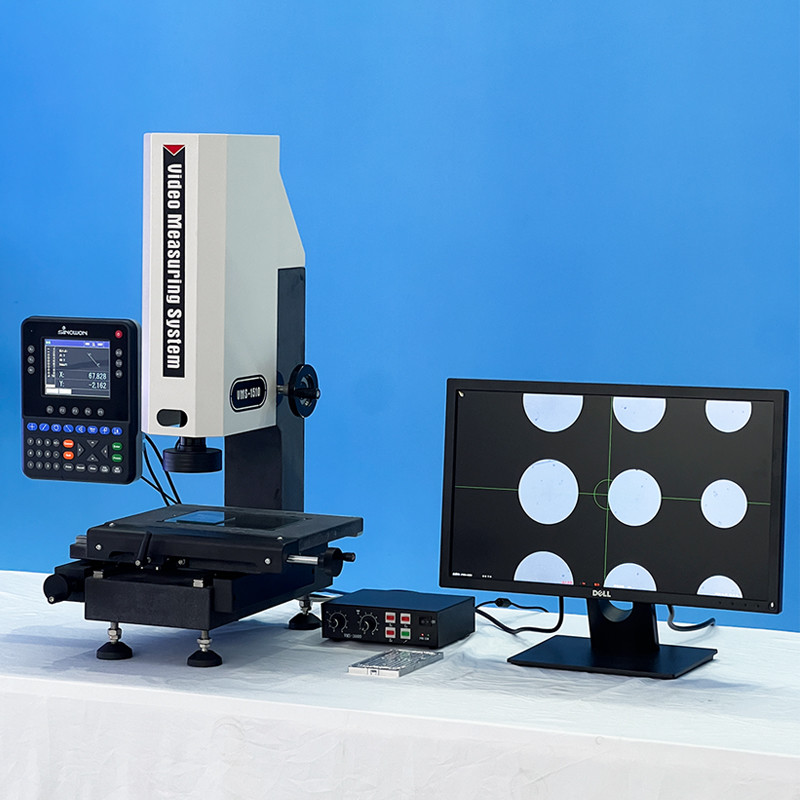

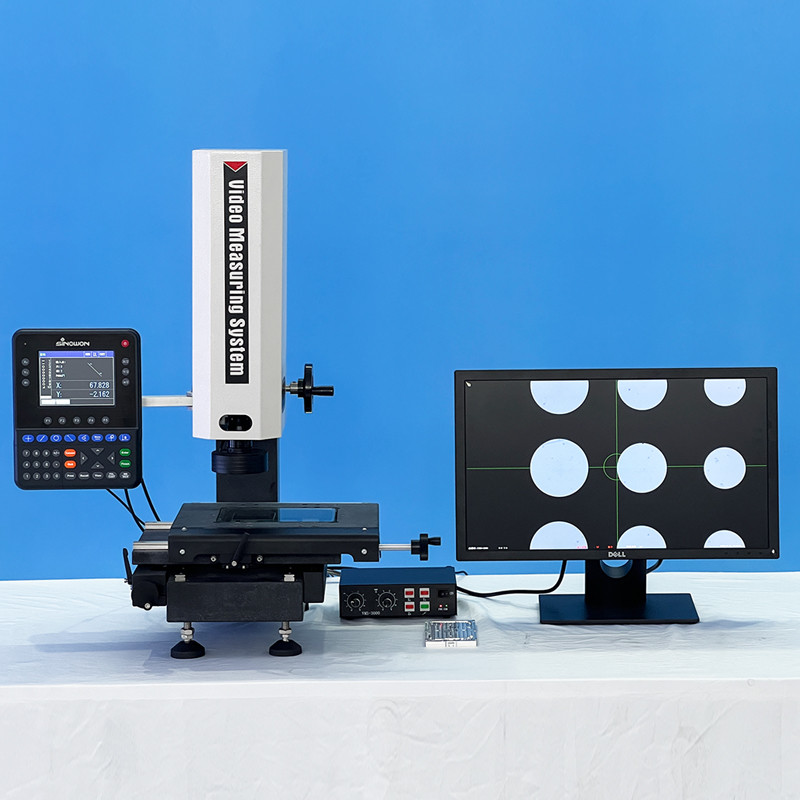

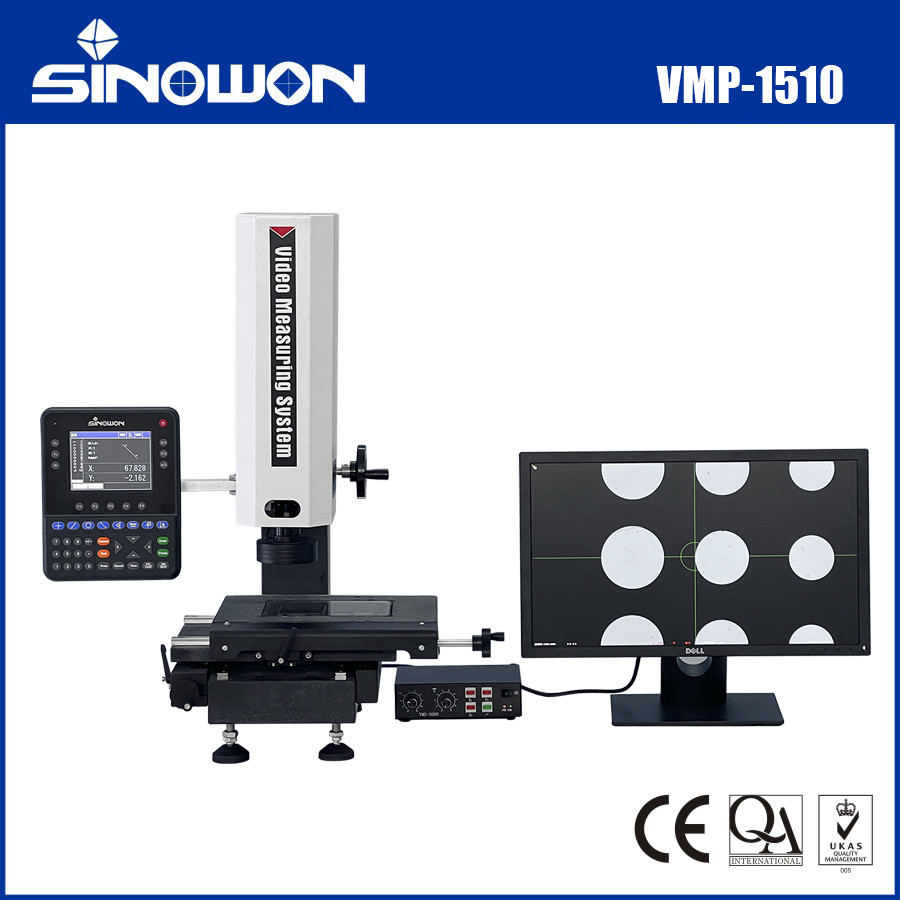

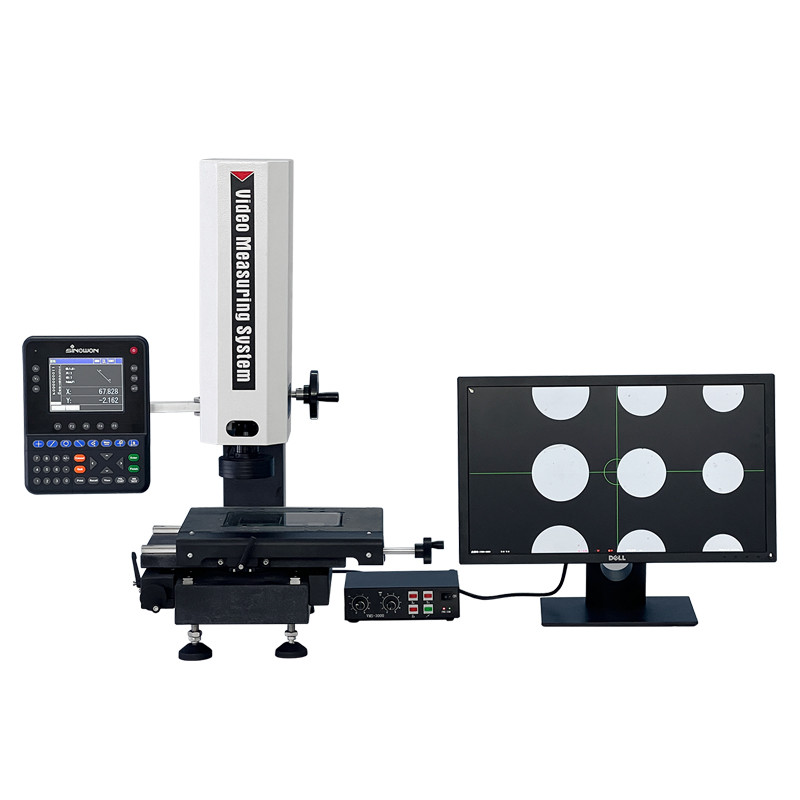

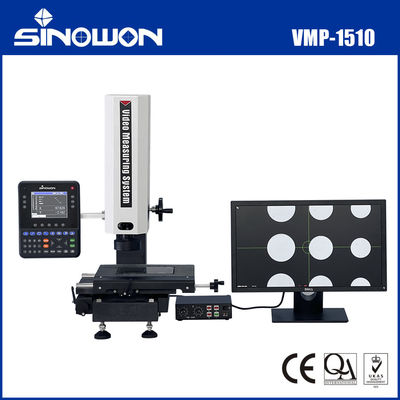

جهاز عرض قياس الفيديو VMP-1510
خصائص المنتج:
l يعتمد قاعدة وعمودًا من الحجر الجرانيت لضمان استقرار ودقة الجهاز؛
l يعتمد قضيبًا مصقولًا بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ الإرجاع للطاولة يقع ضمن 2 ميكرومتر؛
l يعتمد مسطرة بصرية للأدوات عالية الدقة وطاولة عمل دقيقة لضمان أن دقة E1 للجهاز تقع ضمن ≤2.5+L/200um؛
l يعتمد عدسة تكبير وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة بدون تشويه؛
l يعتمد مصدر ضوء سطحي بارد LED ومصدر ضوء متوازي LED سفلي كإضاءة جهاز العرض؛
l يعتمد مصدر ضوء سطحي بارد LED ومصدر ضوء متوازي LED سفلي كإضاءة جهاز العرض؛
l يعتمد على ضبط اللون المناسب لخط التقاطع لتوجيه النقاط المقاسة؛
l يعتمد شاشة ملونة عالية الجودة للقراءة الرقمية متعددة الوظائف للقياس DP400 كنظام معالجة البيانات.
المواصفات الفنية:
| السلعة | فيديو جهاز عرض القياس |
| الموديل | VMP-1510 |
| الكود # | 525-020P |
| مرحلة الجرانيت | (310*220) مم |
| المرحلة الزجاجية | (179.5*129.5) مم |
| حركة المحور X/Y | (150*100) مم |
| حركة المحور Z | دليل خطي عالي الدقة، حركة فعالة 100 مم |
| مقاييس خطية X/Y | الدقة: 0.5 ميكرومتر |
| قاعدة وعمود الأداة | حجر جرانيت عالي الدقة |
| دقة القياس* | E1x, y: 2.5+L/200um |
| E2xy: 4+L/200um | |
| دقة التكرار | 2 ميكرومتر |
| نظام الإضاءة | ضوء سطحي بارد LED |
| ضوء متوازي LED سفلي | |
| ضوء متحد المحور اختياري | |
| كاميرا HDMI | كاميرا عالية الدقة 1/3" 2 ميجابكسل: 1920*1080@30fps |
| تكبير الفيديو | عدسة تكبير عالية الدقة 6.5X مع تكبير بصري: 0.7X~4.5X, |
| تكبير الفيديو: 26X~172X (شاشة 21.5') | |
| ماوس لاسلكي | يستخدم لضبط اللون المناسب لخط التقاطع لتوجيه النقاط المقاسة |
| شاشة HDMI LCD | شاشة HDMI LCD مقاس 21 بوصة |
| معالجة بيانات القياس | قراءة رقمية DP400 مع لغات متعددة الإنجليزية والصينية التقليدية، إصدارات لغات أخرى اختيارية |
| مصدر الطاقة | AC220V/50Hz; 110V/60Hz |
| الأبعاد (العرض × العمق × الارتفاع) | (462*401*725) مم |
| الوزن الإجمالي/الصافي | 60/48 كجم |

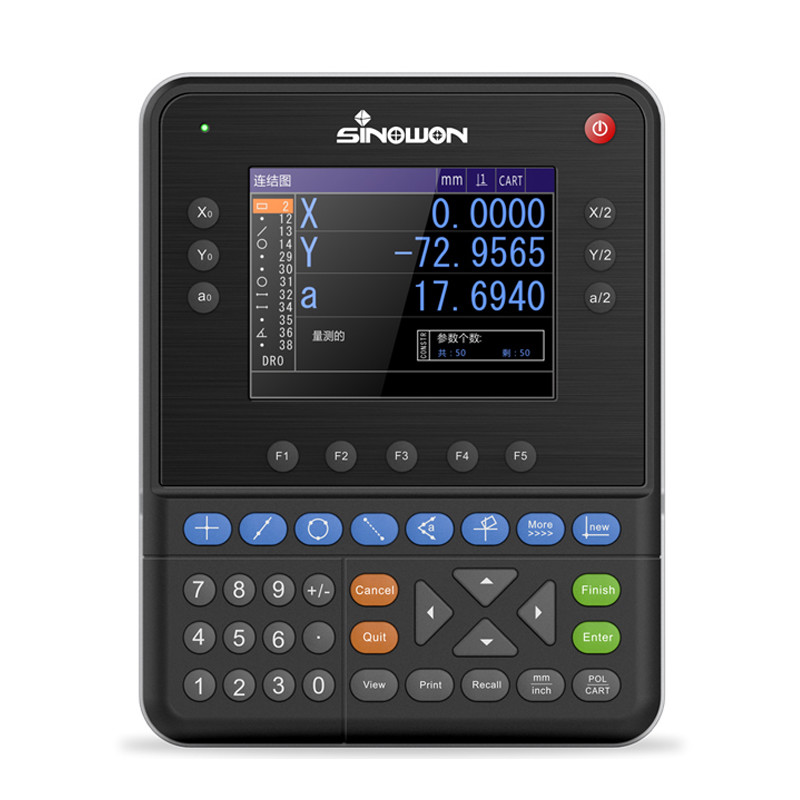

قراءة رقمية متعددة الوظائف لجهاز عرض قياس الفيديو DP400
الميزات:
Ø شاشة ملونة مقاس 5.6 بوصة وزر لمس سيليكوني محكم الإغلاق، مع معلومات كاملة، تشغيل سهل، عمر استخدام طويل؛
Ø حفظ 100 عنصر صورة دائم، يمكن ضبط وحفظ التاريخ الحالي؛
Ø قياس متعدد الوظائف: نقطة، خط، دائرة، زاوية، مسافة، مستطيل، سن لولبي، قطع ناقص، فتحة، تقريب، إعداد مسبق، بناء، وما إلى ذلك؛
Ø وظيفة العد في الاتجاه الأمامي أو المعاكس، قيمة 1/2، نقطة المنتصف، وظيفة الإذن، وظيفة الاتصال، وظيفة REC (تسجيل)، والقياس الدوري؛
Ø يتوفر تعويض القسم والخطية لـ 3 محاور، مما يضمن دقة القياس بدرجة عالية؛
Ø يمكن توصيل مفتاح القدم والطابعة والكشف عن الحواف البصرية وأدوات قياس مساعدة متعددة أخرى؛
Ø مع نظام قطبي وإحداثيات، ويمكن عرض المليمتر والبوصة، ويمكن التحويل بسهولة؛
Ø مع وظيفة إذن بكلمة مرور مستقلة، لمنع إمكانية انحراف البيانات بسبب التشغيل الخاطئ، يمكنه أيضًا تغيير الإعداد الأصلي بإذن كلمة المرور؛
Ø دعم لغات متعددة: الصينية والإنجليزية ولغات أخرى.
قراءة رقمية متعددة الوظائف المواصفات:
| السلعة | قراءة رقمية متعددة الوظائف لجهاز عرض قياس الفيديو |
| الموديل | DP400 |
| الكود # | 510-340 |
| اللغة | الصينية والبرتغالية والألمانية والإنجليزية، إلخ. |
| حجم شاشة LCD | 115 مم × 85 مم |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام (مع فاصلة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج عرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | درجة ودقائق وثواني أو درجة |
| إشارة المقاييس الخطية |
موجة مربعة TTL أو موجة جيبية AC بزاوية فرق طور 90 درجة، سعة القيادة أكبر من 10 مللي أمبير |
| دقة المقياس الخطي | 0.1 ميكرومتر، 0.2 ميكرومتر، 0.5 ميكرومتر، 1 ميكرومتر، 2 ميكرومتر، 5 ميكرومتر |
| معدل الباود | 4800,9600,14400,19200,38400,57600 |
| منفذ إخراج البيانات | RS232، واجهة DB-9 الأم |
| لوحة مفاتيح التشغيل | لوحة مفاتيح من النوع اللمسي المصنوعة من السيليكون محكمة الإغلاق |
| منفذ التوسيع | مفتاح القدم، الطابعة، محدد الحواف البصرية، إلخ |
| مدخل الطاقة | AC90V-240V,15W |
