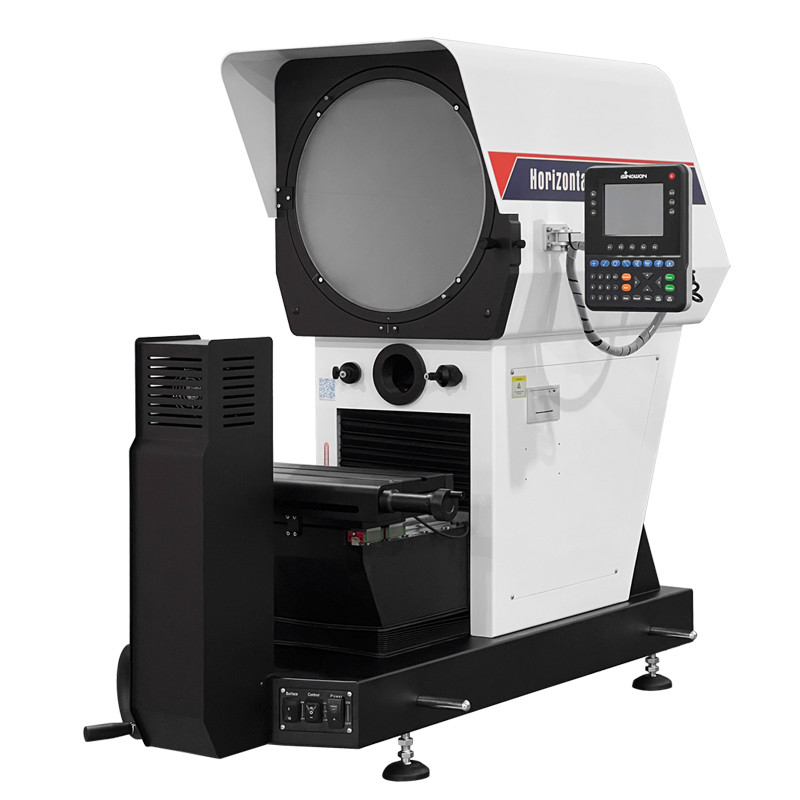

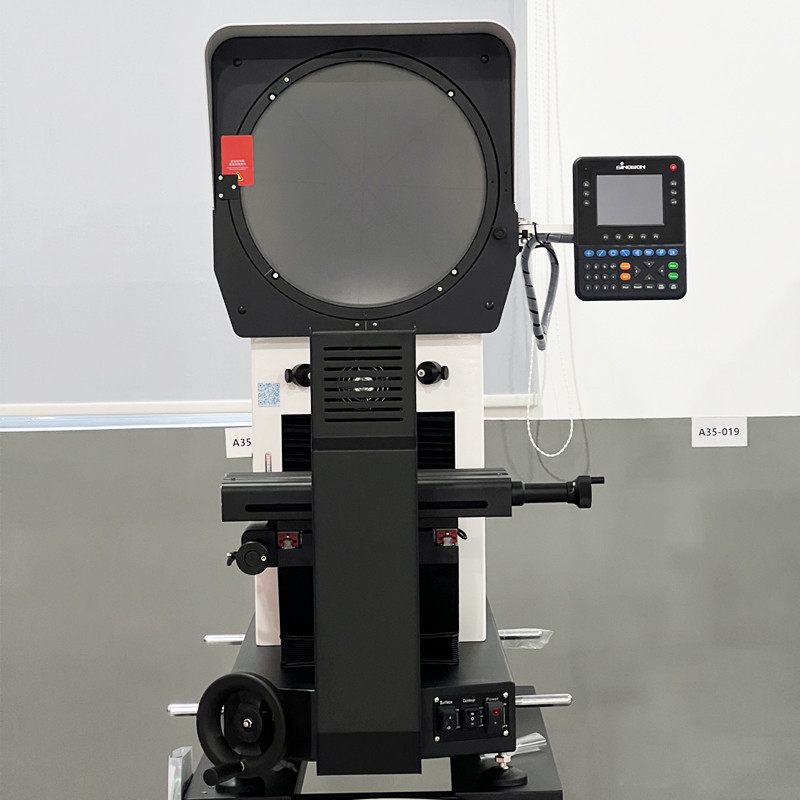

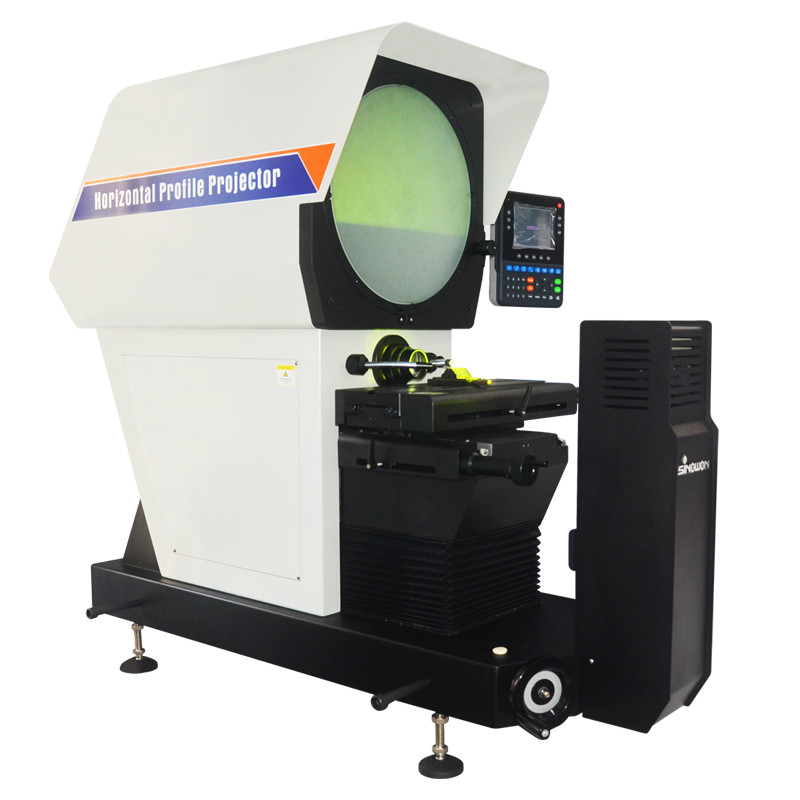

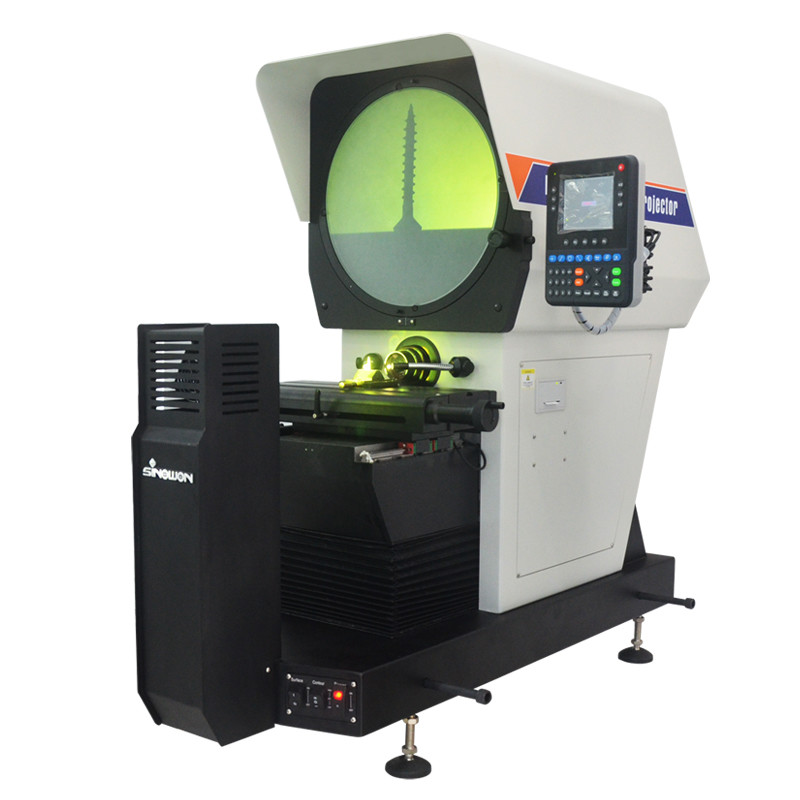

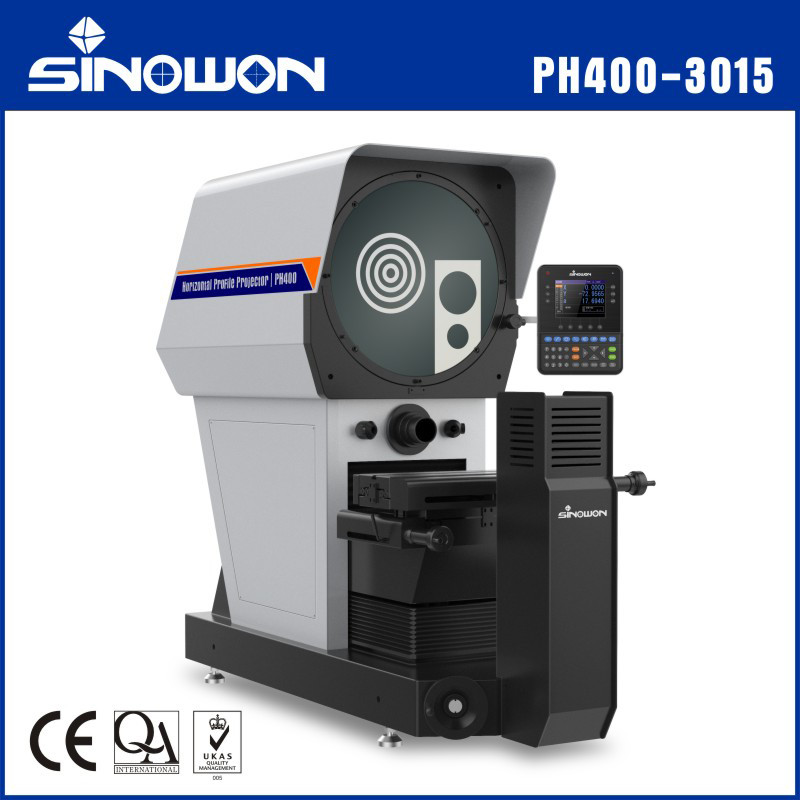

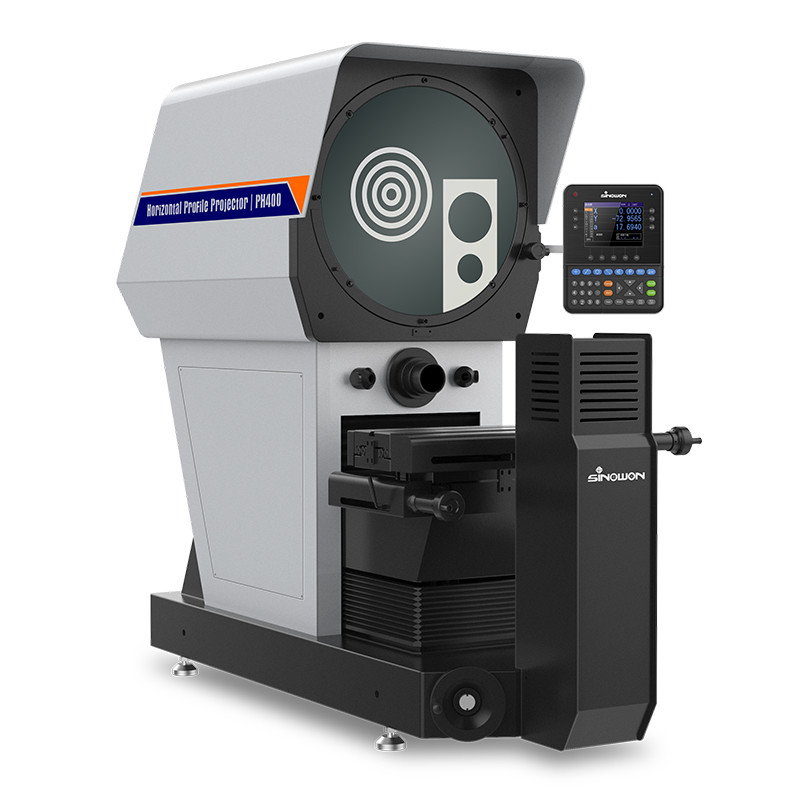

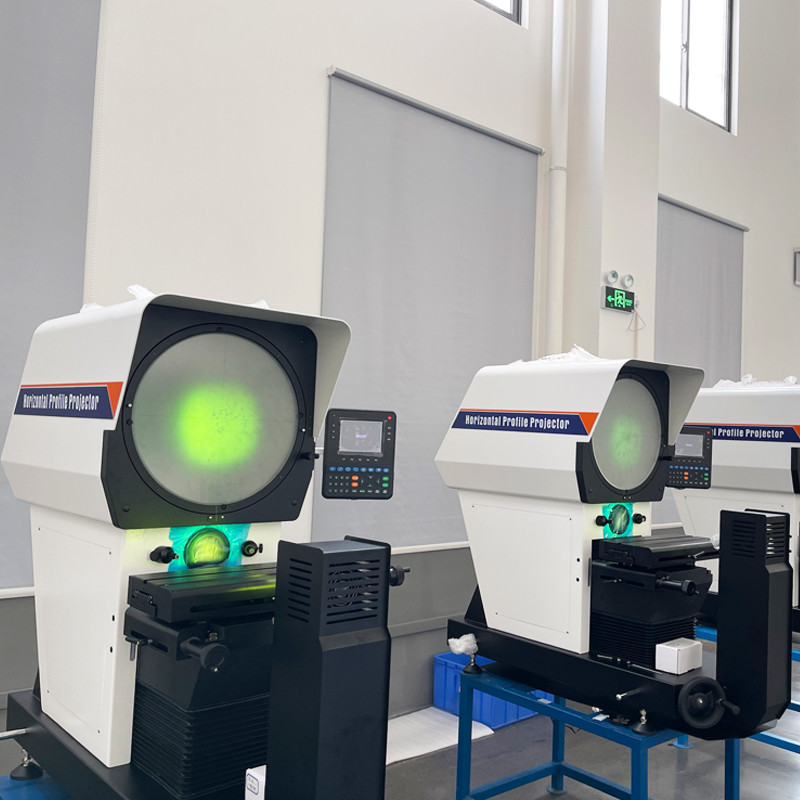

جهاز عرض ملف تعريف أفقي رقمي Ø400mm PH400-3015
الميزات:
المواصفات:
| السلعة | جهاز عرض ملف تعريف أفقي رقمي Ø400mm |
| الوضع | PH400-3015 |
|
رمز # |
512-400 |
| حجم مرحلة العمل | 455x126mm |
| مسافة حركة مرحلة العمل | 300x150mm |
| التركيز | 120mm |
| الدقة | ≤3+L/200(um) |
| الدقة | 0.0005mm |
| وزن التحميل | 15 كجم |
| الشاشة | القطر: 412 مم، نطاق القياس ≥ Ø400 |
| زاوية الدوران 0 ~ 360 درجة؛ الدقة: 1 ’ أو 0.01 درجة، الدقة 6 ’ | |
| القراءة الرقمية | شاشة قراءة رقمية LCD ملونة متعددة الوظائف DP400 |
| الإضاءة |
إضاءة المحيط: 3.2 فولت / 10 واط LED الإضاءة السطحية: 220 فولت / 130 واط مصباح هالوجين |
| بيئة العمل | درجة الحرارة: 20 درجة مئوية ±5 درجة مئوية، الرطوبة: 40 ٪ ٪ -70 ٪ RH |
| مصدر الطاقة | AC110V/60Hz; 220V/50Hz,200W |
| الأبعاد (الطول × العرض × الارتفاع) | 1210*633*1455mm |
| أبعاد التعبئة (الطول × العرض × الارتفاع) | 1630*780*1500mm |
| الوزن الإجمالي / الصافي | 350/300 كجم |
عدسة الشيئية:
| التكبير | 5X (اختياري) | 10X (قياسي) | 20X (اختياري) | 50X (اختياري) |
| مجال الرؤية | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| مسافة العمل | 65mm | 80mm | 67.7mm | 51.4mm |
شاشة ملونة متعددة الوظائف للقراءة الرقمية DP400
الميزات:
Ø 5.6 ° شاشة ملونة وزر لمس سيليكوني محكم الإغلاق، مع معلومات كاملة، تشغيل سهل، عمر استخدام طويل؛
Ø حفظ 100 عنصر صورة دائم، يمكن ضبط وحفظ التاريخ الحالي؛
Ø قياس متعدد الوظائف: نقطة، خط، دائرة، زاوية، مسافة، مستطيل، سن لولبي، قطع ناقص، فتحة، تقريب، إعداد مسبق، بناء، وما إلى ذلك؛
Ø وظيفة العد في الاتجاه الأمامي أو المعاكس، قيمة 1/2، نقطة المنتصف، وظيفة الإذن، وظيفة الاتصال، وظيفة REC (تسجيل)، وقياس الدورة؛
Ø يتوفر تعويض المقطع والخطية لـ 3 محاور، مما يضمن دقة القياس بشكل كبير؛
Ø يمكن توصيل مفتاح القدم والطابعة والكشف عن الحواف البصرية وأدوات قياس مساعدة متعددة أخرى؛
Ø مع نظام قطبي وإحداثيات، ويمكن عرض المليمتر والبوصة، ويمكن التحويل بسهولة؛
Ø مع وظيفة إذن كلمة مرور مستقلة، لمنع احتمال انحراف البيانات عن طريق التشغيل الخاطئ، ويمكنه أيضًا تغيير الإعداد الأصلي عن طريق إذن كلمة المرور؛
Ø دعم لغات متعددة: الصينية والإنجليزية ولغات أخرى.
المواصفات:
| الموديل | DP400 |
| رمز # | 510-340 |
| اللغة | الصينية المبسطة، الصينية المعقدة، البرتغالية، الألمانية والإنجليزية، إلخ. |
| حجم شاشة LCD | 115mm×85mm |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام (مع نقطة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج عرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | درجة، دقيقة وثانية أو درجة |
| إشارة المقياس الخطي | موجة مربعة TTL أو موجة جيبية AC بزاوية فرق طور 90 درجة، سعة القيادة أكبر من 10 مللي أمبير |
| دقة المقياس الخطي | 0.1um,0.2um,0.5um, 1um,2um,5um |
| معدل الباود | 4800,9600,14400,19200,38400,57600 |
| منفذ إخراج البيانات | RS232,DB-9 واجهة الأم |
| لوحة مفاتيح التشغيل | لوحة مفاتيح تعمل باللمس من السيليكون محكمة الإغلاق |
| منفذ التوسعة | مفتاح القدم، الطابعة، محدد الحواف البصرية، إلخ |
| مدخل الطاقة | AC90V-240V,15W |
| بيئة التشغيل | درجة حرارة التشغيل: 0 درجة مئوية ~ 40 درجة مئوية؛ درجة حرارة التخزين: -10 درجة مئوية ~ 60 درجة مئوية؛ الرطوبة النسبية:<90%RH |
