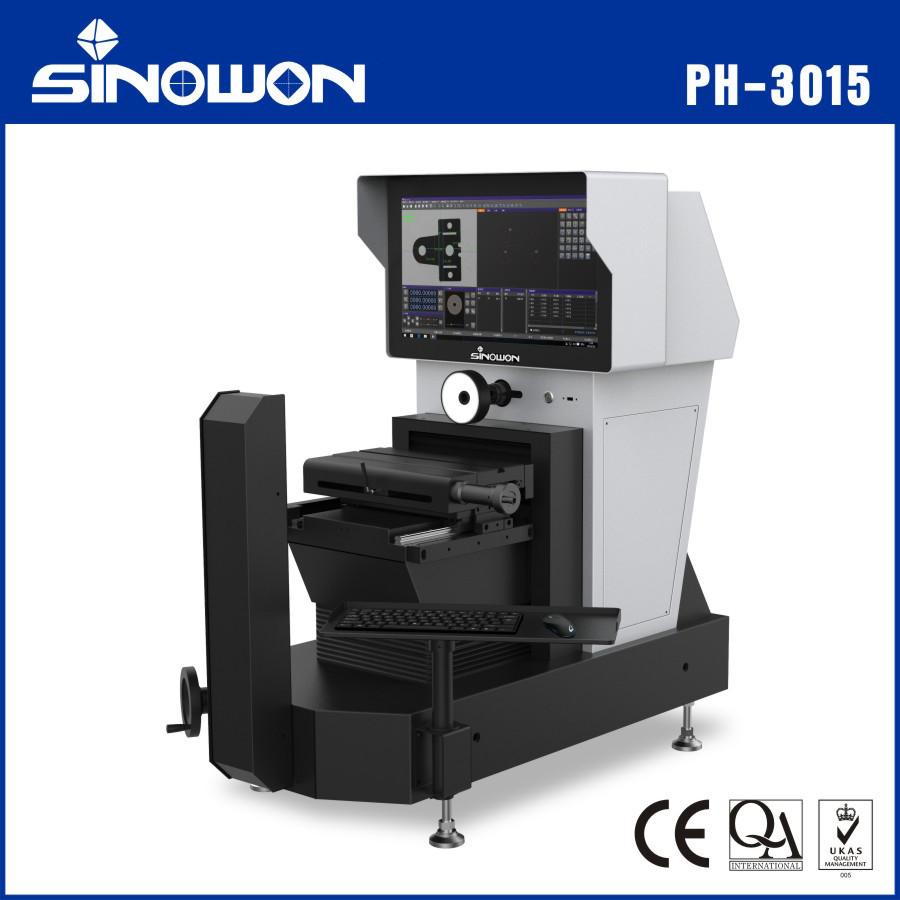

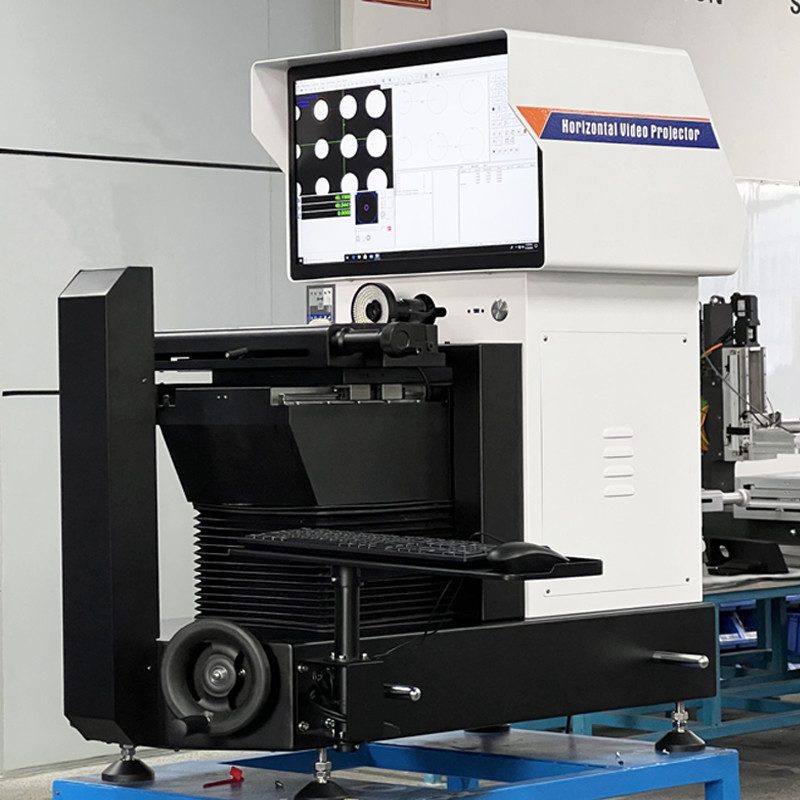

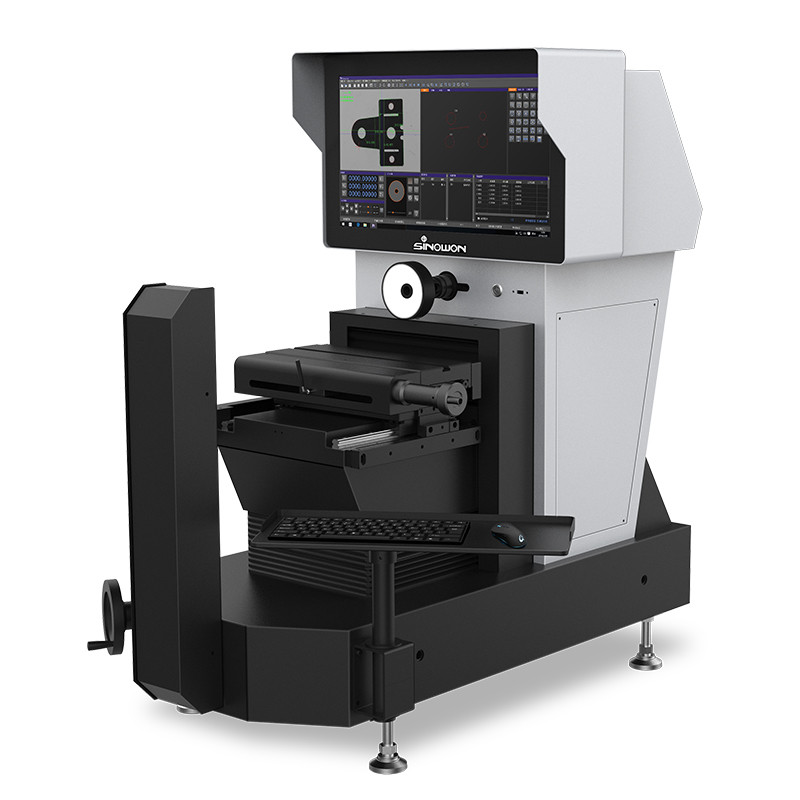

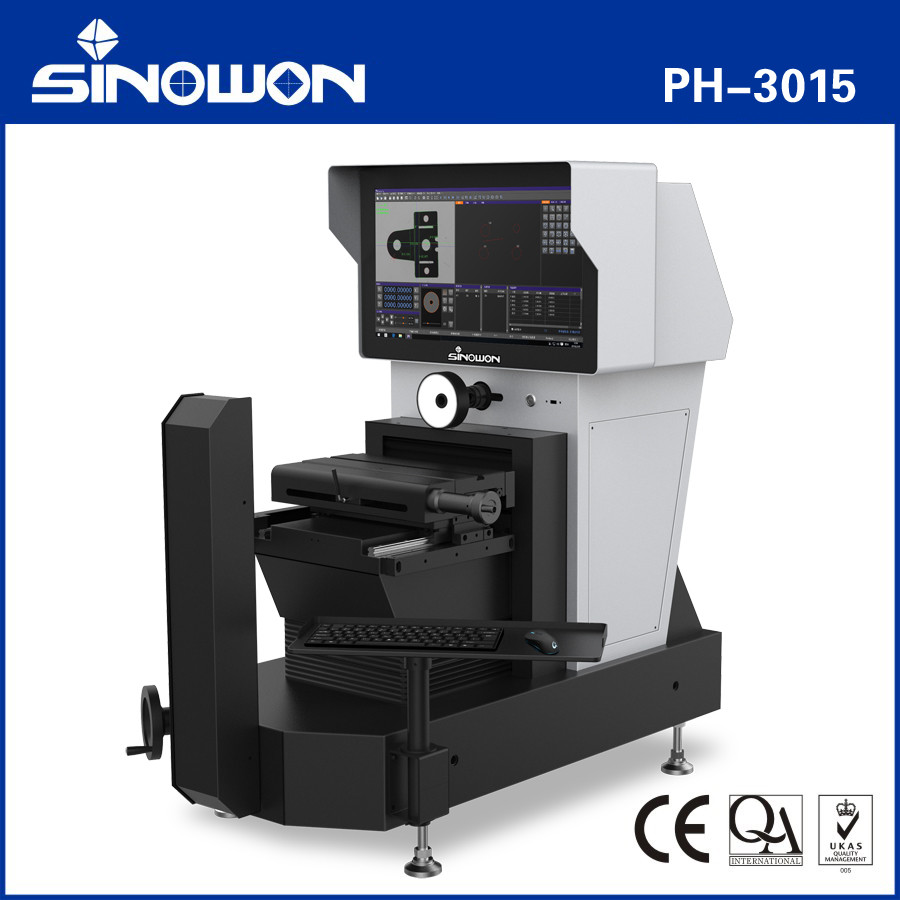

جهاز عرض الفيديو الأفقي PH-3015
الخصائص:
● نظام الرفع يتبنى قاطرة توجيه خطية ودفع المسمار الدقيق ، مما يجعل محرك الرفع أكثر راحة واستقرارًا.
● مع قضيب دقيق بدون أسنان وجهاز قفل الحركة السريعة، وضمان خطأ العودة هو داخل 2um؛
● دقة عالية مقياس بصري ومستوى عمل دقيق ، يضمن دقة الجهاز في حدود 3 + L / 200 um ؛
● عدسة تكبير عالية الجودة وكاميرا رقمية عالية الجودة ملونة، تضمن صورة واضحة دون تشويه

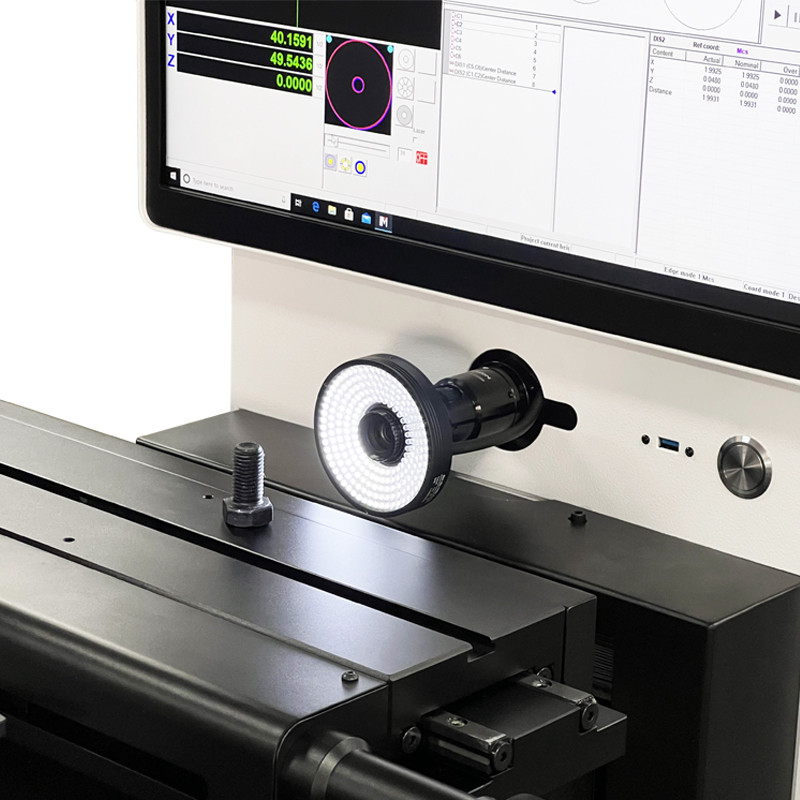

● مع سطح قابل للبرمجة 4 حلقات 8 قسمات ضوء LED البارد والضوء الموازي للامامة LED ، يمكن أن يتحكم في سطوع 4 حلقات 8 قسمات بشكل مستقل.
● مع نظام برمجي قوي iMeasuring ، لتعزيز جودة التحكم
● اختياري مسبار الاتصال المستورد وبرنامج قياس ثلاثي الأبعاد ، يمكن أن يساعد على ترقية الجهاز إلى أن يكون آلة قياس الإحداثيات ؛
● تحليل بيانات قياس FexQMS الاختيارية وبرنامج مراقبة في الوقت الحقيقي ، وتعزيز التحكم في العملية ، والحد من استهلاك المواد.
المواصفات:
| السلع | جهاز عرض فيديو أفقي |
| النموذج | PH-3015 |
| الرمز# | 542-310 |
| رحلة مرحلة العمل | 355×125ملم |
| محور X/Y السفر | 200×120ملم |
| محور Z | 110ملم |
| دقة القياس* | ≤3+L/200um |
| القرار | 0.0005ملم |
| الـ CCD | الكاميرا الرقمية عالية الجودة |
| عدسة التكبير** | 6.5 HDX عدسة تكبير معطلة |
| التكبير البصري0.7X-4.5X; تكبير الفيديو: 23X ~ 158X | |
|
نظام الإضاءة (تحكم البرمجيات) |
السطح: قابلة للتعديل 4 حلقات 8-قسمة 0 ~ 255 درجة إضاءة باردة LED |
| الخطوط العريضة: إضاءة موازية LED | |
| بيئة العمل |
درجة الحرارة: 20 درجة مئوية ± 2 درجة مئوية، وتغير درجة الحرارة < 2 درجة مئوية في الساعة، الرطوبة: 30٪ - 80٪ RH، اهتزاز < 0.002g، < 15HZ |
| برنامج قياس | iقياس |
| النظام | دعم XP، WIN7، WIN8، WIN10 32/64 بت |
| القوة | AC110V/60Hz؛ 220V/50Hz،600W |
| البعد | 1120*720*1100 مم |
| الوزن | 165 كجم |
