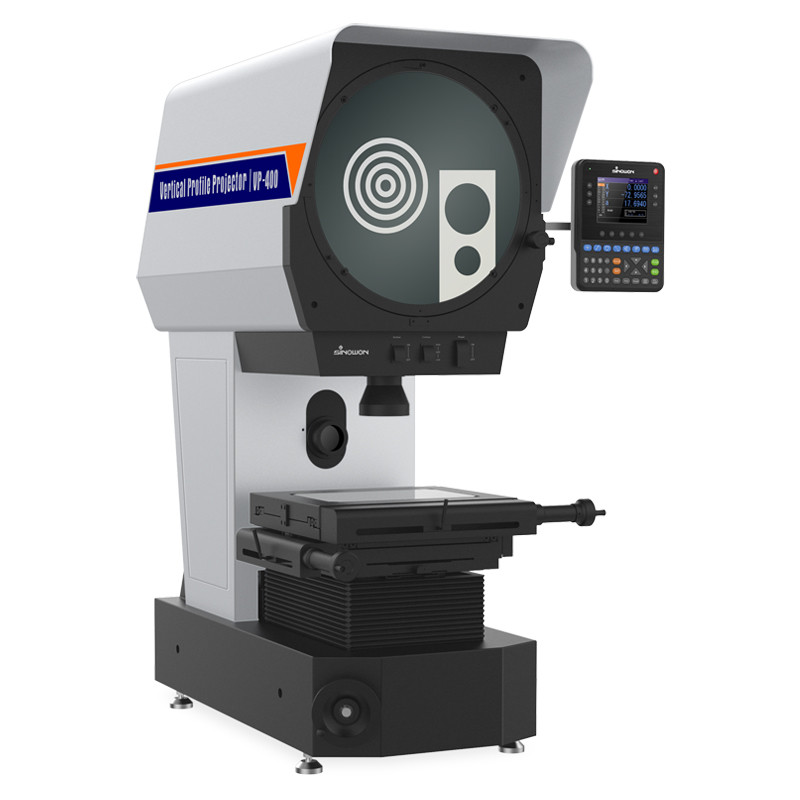

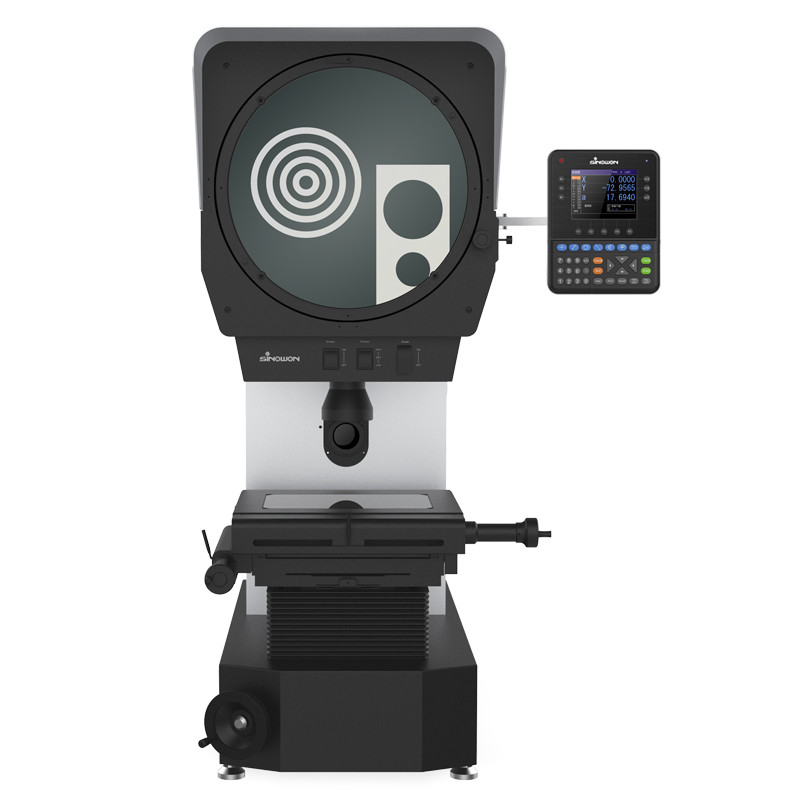

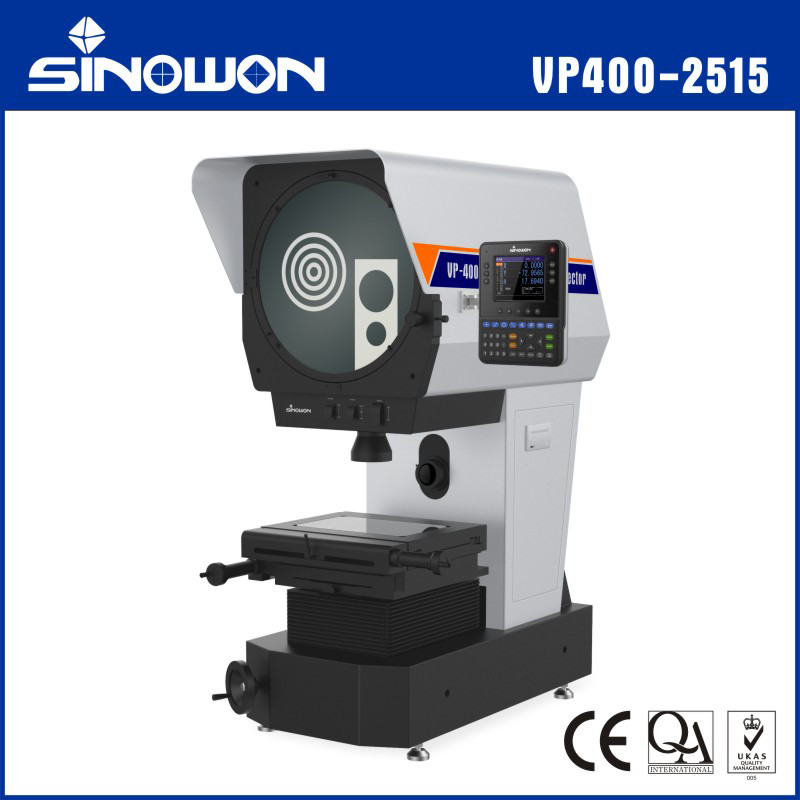

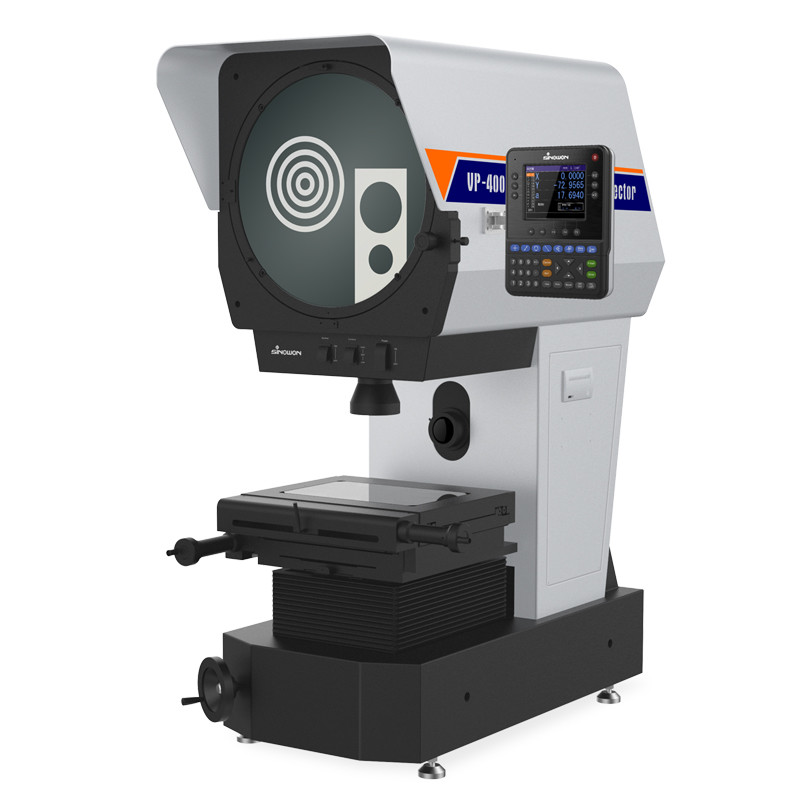

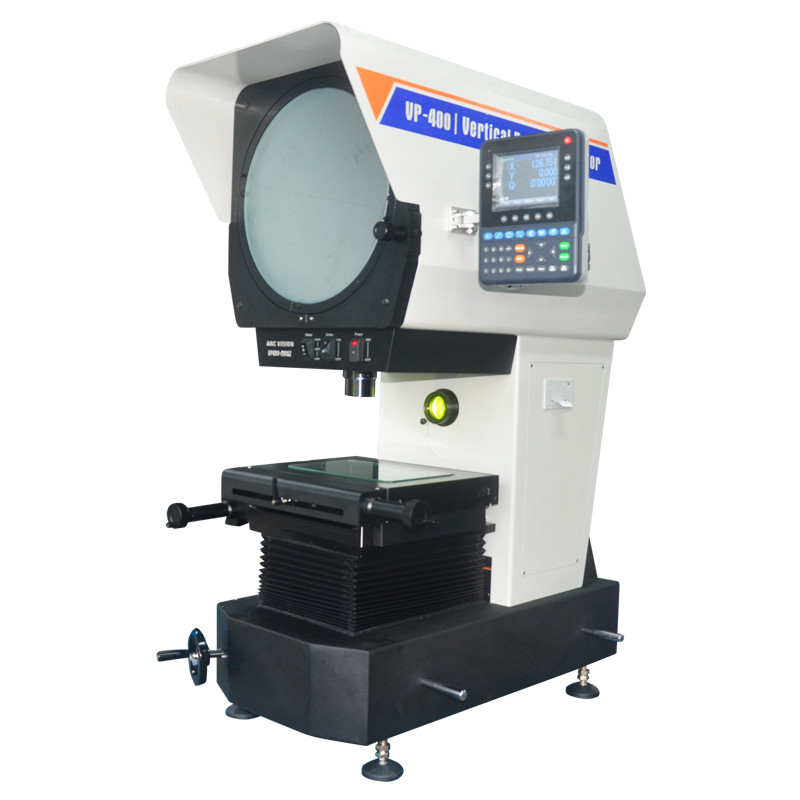

Ø400mm جهاز عرض الرقمي الرأسي VP400-2515
الخصائص:
● نظام الرفع يتبنى سكة حديدية عابرة و محرك المسامير الدقيق ، مما يجعل محرك الرفع أكثر راحة واستقرارًا.
● عاكس عملية الطلاء، صورة أكثر وضوحًا و مقاومة للغبار بشكل كبير
● قابلة للتعديل لتحديد المخططات والإضاءة السطحية، لتلبية الطلب على الفرق في قطعة العمل؛
● إضاءة LED مستوردة عالية الضوء وطويلة العمر لضمان طلب القياس الدقيق.
● نظام ضوئي عالي الدقة مع صورة واضحة وخطأ تكبير أقل من 0.08٪
● نظام تبريد مروحة ثنائي المحور قوي، زيادة كبيرة في استخدام الحياة؛
● قياسات ثنائية الأبعاد سريعة ودقيقة من DRO DP400 قوية وملونة
● مطبع صغير مدمج ، يمكنه طباعة وحفظ البيانات ؛
● مع عدسة 10X القياسية، عدسة 5X، 20X، 50X الاختيارية، طاولة دوارة، مفتاح قدم، مشبك، الخ
المواصفات:
| السلع | Ø400mm جهاز عرض الرقمي الرأسي | |

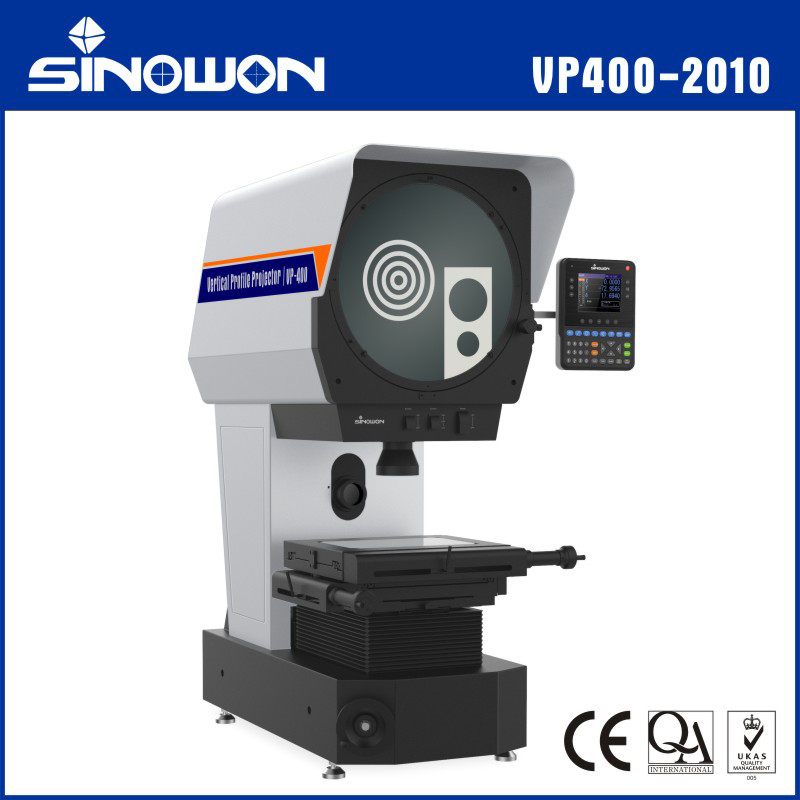

| الصورة العكسية | VP400-2010 (# 511-410) | VP400-2515 (# 511-420) |
| الصورة الأمامية | VP400-2010Z ((# 511-410Z) | VP400-2515Z ((# 511-420Z) |
| حجم المرحلة المعدنية | 308×408ملم | 308×408ملم |
| حجم المرحلة الزجاجية | 198×306ملم | 198×306ملم |
| رحلة المرحلة | 200×100ملم | 250×150ملم |
| أبعاد المنتج ((L × W × H)) | 1003x617x1309ملم | 1003x617x1309ملم |
| أبعاد التعبئة ((L × W × H)) | 1200×800×1580ملم | 1200×800×1580ملم |
| التركيز | 100ملم | |
| الدقة | ≤3+L/200 ((م) | |
| القرار | 0.0005ملم | |
| وزن الحمولة | 10 كجم | |
| الشاشة | قطر:φ412mm، نطاق القياس ≥ Ø400 | |
| زاوية الدوران 0~360° ؛الوضع: 1 أو 0.01°، الدقة 6 | ||
| القراءة الرقمية | DP400 (510-340) أجهزة قراءة رقمية LCD ملونة متعددة الوظائف | |
| الإضاءة |
إضاءة المخطط:3.2V/10W LED |
|
| بيئة العمل | درجة الحرارة 20 درجة مئوية ± 5 درجة مئوية، الرطوبة 40٪ - 70٪ RH | |
| إمدادات الطاقة | AC110V/60Hz؛ 220V/50Hz، 150W | |
| الوزن الإجمالي | 280/230 كجم | 280/230 كجم |
العدسة:
| التكبير | 5X ((اختيار) | 10X ((Std)) | 20X ((اختيار) | 50X ((اختيار) |
| مجال الرؤية | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| مسافة العمل | 65ملم | 80ملم | 67.7ملم | 51.4ملم |
التسليم القياسي:
| السلع | الرمز# | السلع | الرمز# |
| قراءة رقمية DP400 | 510-340 | طابعة صغيرة | 581-901 |
| عدسة 10X | 511-110 | كابل الطاقة | 581-921 |
| غطاء مضاد للغبار | 511-911 | جهاز مصراع الشاشة | 581-341 |
شاشة ملونة متعددة الوظائف القراءة الرقمية DP400
الخصائص:
● 5.6ـ الشاشة الملونة والزر لمسة السيليكون المغلقة، مع معلومات كاملة، والتشغيل سهل، طويلة استخدام الحياة.
● حفظ 100 عنصر صورة دائمة، يمكن تعيين وحفظ التاريخ الحالي؛
● قياس متعددة الوظائف: النقطة، الخط، الدائرة، الزاوية، المسافة، المستطيلة، خيط المسامير، البدن، فتحة، التدوير، المحددة مسبقاً، البناء، وما إلى ذلك.
● وظيفة حساب الاتجاه العكسي أو العكسي،قيمة 1/2، النقطة الوسطى، وظيفة الإذن، وظيفة الدعوة، وظيفة REC ((سجل) ، وقياس الدورة؛
● تتوفر تعويضات قطعة وخطية لـ 3 محاور ، مما يضمن دقة القياس بشكل كبير.
● يمكن توصيل مفتاح القدم،الطابعة، الكشف عن الحافة البصرية وغيرها من أدوات القياس المساعدة المتعددة.
● مع نظام القطبية والإحداثيات، ويمكن عرض المليمتر والبوصة، ويمكن أن تتحرك بسهولة؛
● مع وظيفة إذن كلمة المرور المستقلة ، لمنع احتمال انحراف البيانات عن طريق التشغيل الخاطئ ، يمكن أيضًا تغيير الإعداد الأصلي بإذن كلمة المرور ؛
● دعم لغات متعددة:الصينية والإنجليزية وغيرها من اللغات.
المواصفات:
| النموذج | DP400 |
| الرمز# | 510-340 |
| اللغة | الصينية البسيطة، الصينية المعقدة، البرتغالية، الألمانية والإنجليزية، الخ. |
| حجم شاشة LCD | 115ملم × 85ملم |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام ((مع نقطة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج العرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | الدرجة، الدقائق والدرجة الثانية |
| إشارة مقياس خطي | موجة TTL المربعة أو موجة الصينوس التيار المتردد مع فرق زاوية 90 درجة بين مرحلتين، قدرة القيادة أكبر من 10MA |
| دقة مقياس خطي | 0.1م0.2م0.5 أم، 1 أم، 2 أم، 5 أم |
| معدل البود | 4800,9600,14400,19200,38400,57600 |
| منفذ خروج البيانات | RS232،DB-9 واجهة الوالدين |
| تشغيل لوحة المفاتيح | لوحة مفاتيح ملموسة بالسيليكون |
| ميناء التوسع | مفاتيح القدم، الطابعة، العامل البصري، الخ |
| إمدادات الطاقة المدخلة | AC90V-240V، 15W |
| بيئة العملية | درجة حرارة العمل: 0 °C~40 °C؛درجة حرارة التخزين:-10 °C~60 °C؛رطوبة النسبية:<90%RH |
