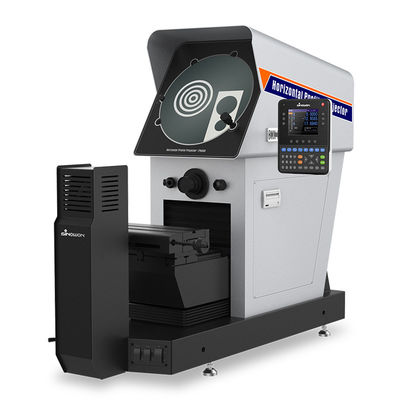

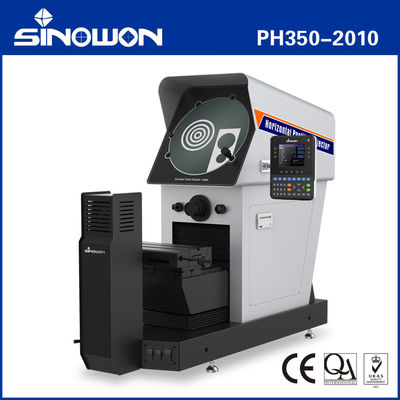

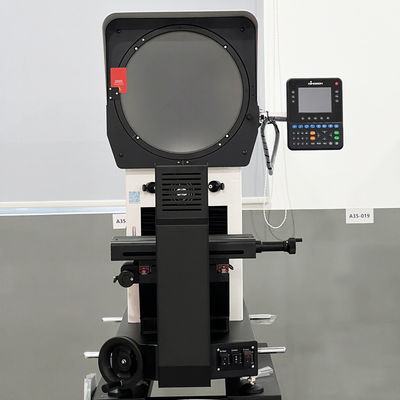

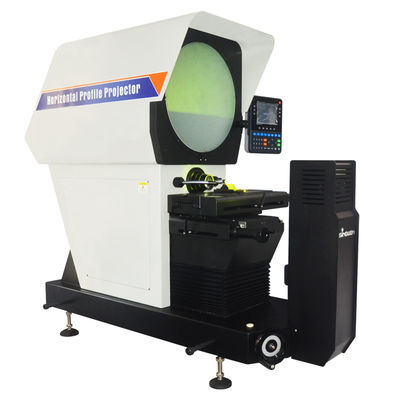

Ø350mm جهاز عرض أفقي رقمي PH350-2010
الخصائص:
المواصفات:
| السلع | جهاز عرض أفقي رقمي |
| الوضع | PH350-2010 |
| الرمز # | 512-350 |
| حجم مرحلة العمل | 355×126ملم |
| رحلة مرحلة العمل | 200×100ملم |
| التركيز | 90ملم |
| الدقة | ≤3+L/200 ((م) |
| القرار | 0.0005ملم |
|
وزن التحميل |
15 كجم |
| الشاشة |
قطر الشاشة: φ380mm، النطاق الفعال ≥ Ø350mm |
| زاوية الدوران 0 ~ 360 ° ؛الوضع: 1 ̊أو 0.01 °، الدقة 6 ̊ | |
| القراءة الرقمية | DP400 عدة وظائف LCD ملونة القراءة الرقمية |
| الإضاءة |
إضاءة المخطط:3.2V/10W LED إضاءة السطح: مصباح الهالوجين 220V/130W |
| بيئة العمل | درجة الحرارة:20°C±5°C، الرطوبة:40%-70%RH |
| إمدادات الطاقة | AC110V/60Hz؛ 220V/50Hz، 200W |
العدسة:
| العدسة | 10X ((Std)) | 20X ((اختيار) | 50X ((اختيار) |
| مجال الرؤية | Φ35ملم | Φ17.5 ملم | Φ7mm |
| المسافة | 75ملم | 69ملم | 44ملم |

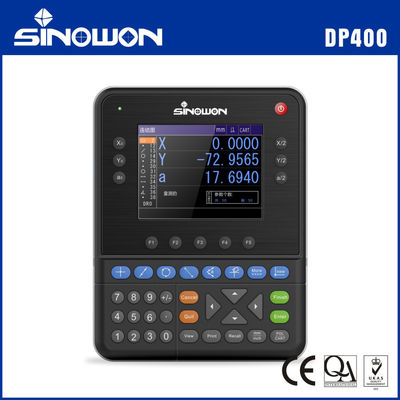

شاشة ملونة متعددة الوظائف القراءة الرقمية DP400
الخصائص:
Ø 5.6ـ شاشة ملونة و زر لمسة سيليكون مغلق، مع معلومات كاملة، تشغيل سهل، حياة طويلة؛
Ø حفظ 100 عنصر صورة دائم، يمكن تعيين وحفظ التاريخ الحالي؛
Ø قياس متعددة الوظائف: النقطة، الخط، الدائرة، الزاوية، المسافة، المستطيل، خيط المسامير، الأقوالب البيضاء، فتحة، التدوير، الإعداد المسبق، البناء، وما إلى ذلك.
Ø وظيفة العد في الاتجاه العكسي أو العكسي،قيمة 1/2، النقطة الوسطى، وظيفة الإذن، وظيفة الدعوة، وظيفة REC ((سجل) ، وقياس الدورة؛
Ø تتوفر المقاطع والتعويضات الخطية لثلاث محاور، مما يضمن دقة القياس بشكل كبير.
Ø يمكن توصيل مفتاح القدم،طابعة،اكتشاف الحافة البصرية وغيرها من أدوات القياس المساعدة المتعددة.
Ø مع نظام القطبية والإحداثيات، ويمكن عرض المليمتر والبوصة، ويمكن أن تتحرك بسهولة.
مع وظيفة إذن كلمة المرور المستقلة، لمنع إمكانية انحراف البيانات عن طريق التشغيل الخاطئ، فإنه يمكن أيضا تغيير الإعداد الأصلي بإذن كلمة المرور؛
دعم لغات متعددة:الصينية والإنجليزية وغيرها من اللغات.
المواصفات:
| النموذج | DP400 |
| الرمز# | 510-340 |
| اللغة | الصينية البسيطة، الصينية المعقدة، البرتغالية، الألمانية والإنجليزية، الخ. |
| حجم شاشة LCD | 115ملم × 85ملم |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام ((مع نقطة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج العرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | الدرجة، الدقائق والدرجة الثانية |
| إشارة مقياس خطي | موجة TTL المربعة أو موجة الصينوس التيار المتردد مع فرق زاوية 90 درجة بين مرحلتين، قدرة القيادة أكبر من 10MA |
| دقة مقياس خطي | 0.1م0.2م0.5 أم، 1 أم، 2 أم، 5 أم |
| معدل البود | 4800,9600,14400,19200,38400,57600 |
| منفذ خروج البيانات | RS232،DB-9 واجهة الوالدين |
| تشغيل لوحة المفاتيح | لوحة مفاتيح ملموسة بالسيليكون |
| ميناء التوسع | مفاتيح القدم، الطابعة، العامل البصري، الخ |
| إمدادات الطاقة المدخلة | AC90V-240V، 15W |
| بيئة العملية | درجة حرارة العمل: 0 °C~40 °C؛درجة حرارة التخزين:-10 °C~60 °C؛رطوبة النسبية:<90%RH |
