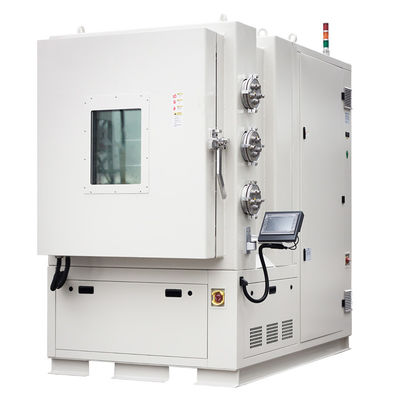

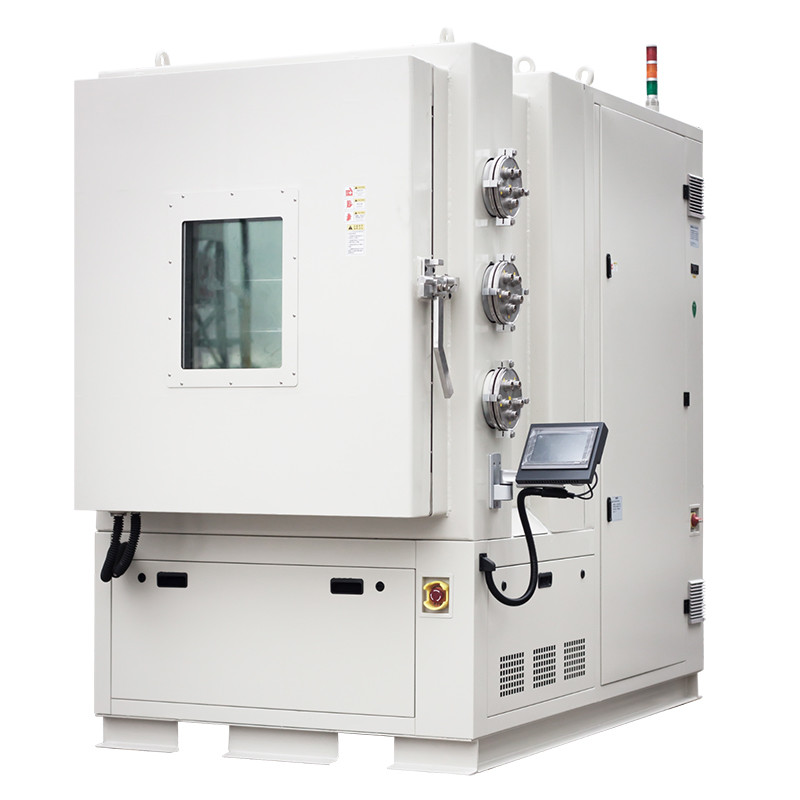

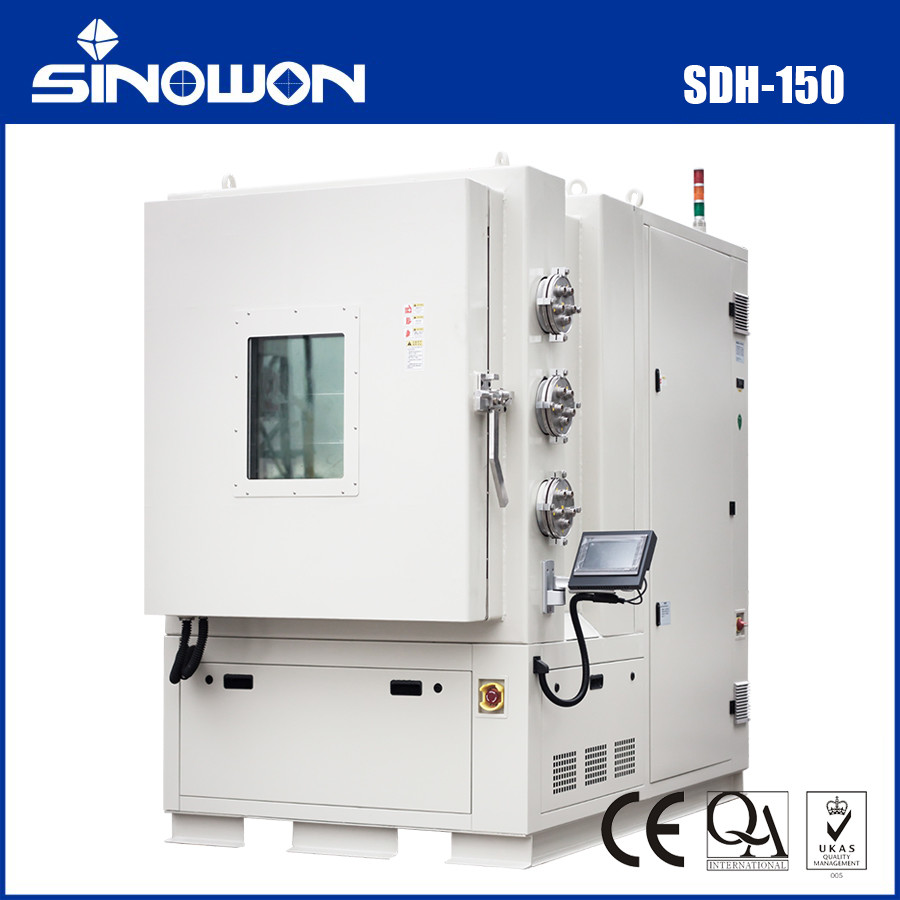

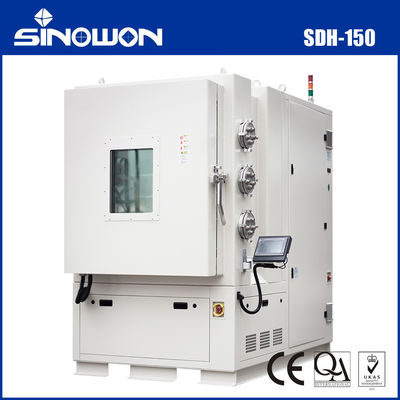

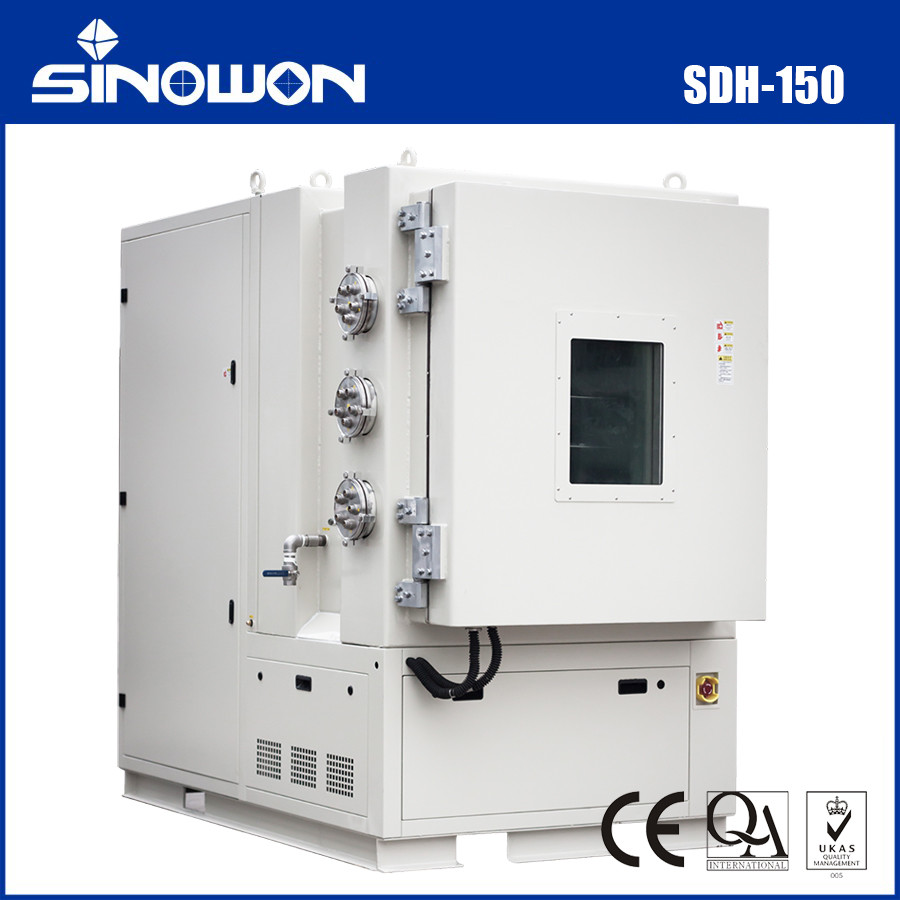

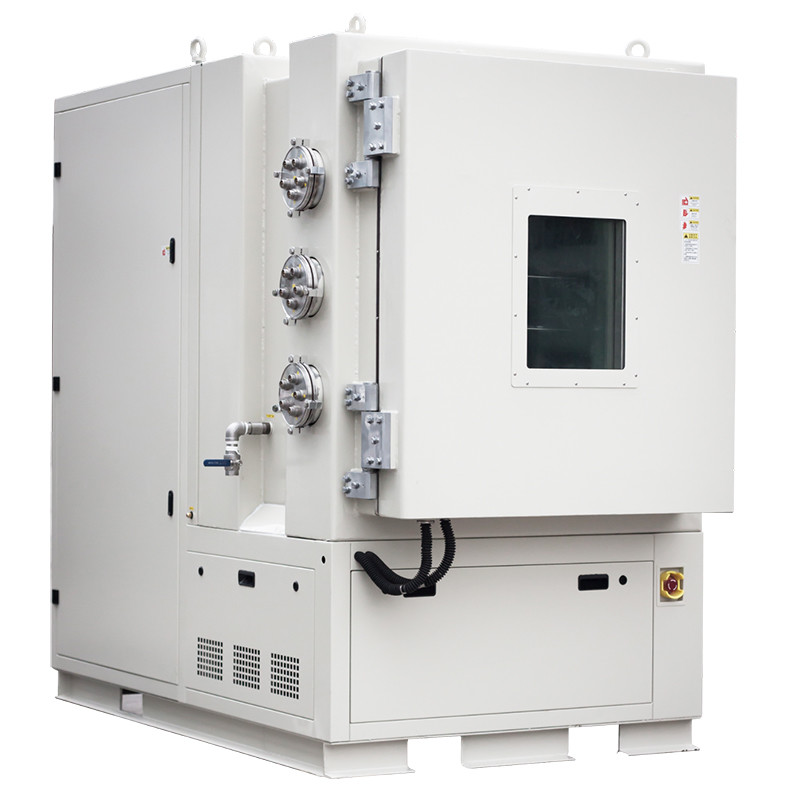

غرفة اختبار الارتفاع SDH-150
تحديد:
| 1. السلع: | ||||||||||||||
|
سلعة نموذج |
غرفة اختبار الارتفاع إس دي إتش-150 إل |
|||||||||||||
| 2. السعة والأبعاد | ||||||||||||||
| الحجم الداخلي الاسمي | 150 لتر | |||||||||||||
|
الأبعاد الداخلية الأبعاد الخارجية |
عرض 500 × ارتفاع 600 × عمق 500 ملم عرض 1100 × ارتفاع 1700 × عمق 1600 ملم |
|||||||||||||
| 3. مؤشر الأداء | ||||||||||||||
| اختبار الظروف البيئية | عندما تكون درجة الحرارة المحيطة 5-35 درجة مئوية، والرطوبة النسبية ≤ 85% RH، ودرجة حرارة مياه التبريد +25 درجة مئوية | |||||||||||||
| طريقة التبريد | تبريد الهواء | |||||||||||||
| مدى درجة الحرارة |
-40 درجة مئوية ~ +150 درجة مئوية |
|||||||||||||
| مدى الضغط | الضغط الجوي～40 كيلو باسكال | |||||||||||||
| معدل ارتفاع وانخفاض درجات الحرارة |
معدل ارتفاع درجة الحرارة من 20 درجة مئوية إلى +85 درجة مئوية هو ≥ 2 درجة مئوية / دقيقة، مع عدم خطية متوسطة طوال العملية بأكملها، عند تفريغها معدل التبريد من 20 درجة مئوية إلى -50 درجة مئوية هو ≥ 1 درجة مئوية/دقيقة، مع متوسط غير خطي طوال العملية بأكملها، عند التفريغ |
|||||||||||||
| تقلبات درجات الحرارة | ≤±0.5 درجة مئوية | |||||||||||||
| توحيد درجة الحرارة | ≤2.0 درجة مئوية | |||||||||||||
| الارتفاع المكافئ للضغط الجوي |
|
|||||||||||||
| انحراف الضغط | ≤±5%(2～40كيلو باسكال)؛ ≤±0.1كيلو باسكال(≤2كيلو باسكال) | |||||||||||||
| تعزيز معدل الاسترداد | ≤10 كيلو باسكال/دقيقة | |||||||||||||
| تنفيذ معايير الاختبار |
GB/T2423.1-2001 التجربة أ: طريقة اختبار درجة الحرارة المنخفضة GB/T2423.2-2001 التجربة ب: طريقة اختبار درجات الحرارة العالية GB/T2423.21-1991 اختبار M: طريقة اختبار الضغط المنخفض اختبار GB/T2423.25 Z/AM: اختبار شامل لدرجة الحرارة المنخفضة/الضغط المنخفض GB/T2423.26 اختبار Z/BM: اختبار شامل لدرجات الحرارة العالية/الضغط المنخفض GJB150.3-1986 طريقة اختبار درجات الحرارة العالية GJB150.4-1986 طريقة اختبار درجة الحرارة المنخفضة GJB360A الطريقة 105: طريقة اختبار الضغط المنخفض GJB150.2-86 اختبار الضغط المنخفض (الارتفاع) |
|||||||||||||
| معايير تنفيذ التصميم |
GB/T10589-2008 الشروط الفنية لغرف الاختبار ذات درجات الحرارة المنخفضة GB/T11158-2008 الشروط الفنية لغرف الاختبار ذات درجات الحرارة العالية GB/T11159-2008 الشروط الفنية لغرف اختبار الضغط الجوي المنخفض |
|||||||||||||
| معايير التحقق |
GB/T5170.2-2008 معدات اختبار درجة الحرارة GB/T5170.10-1996 معدات اختبار درجات الحرارة العالية والمنخفضة والضغط المنخفض
|
|||||||||||||
| 4.التكوين الهيكلي | ||||||||||||||
| 4.1 صندوق تحمل الضغط |
أ) طريقة تحمل الضغط: تحمل الضغط الداخلي باستخدام صندوق الضغط الداخلي المصنوع من الفولاذ المقاوم للصدأ SUS304 عالي الجودة، يكون الجدار الداخلي أملسًا ومسطحًا في جميع الأنحاء، بدون نتوءات أو حفر، وسهل التنظيف، ولن يكون هناك تراكم للمياه أثناء الاستخدام ب) مادة الجدار الخارجي: صفيحة فولاذية مجلفنة على الوجهين، معالجة طلاء الرش السطحي ج) مادة عزل الصندوق: رغوة البولي يوريثان الصلبة والألياف الزجاجية (سمك أكبر من 80 مم) د) مادة عزل الباب: الألياف الزجاجية هـ) تم الانتهاء من اللحام السلس لجميع الفجوات باستخدام تقنية TIG (لحام قوس التنغستن بالغاز الخامل) |
|
||||||||||||
| 4.2 جهاز موازنة الضغط |
مزود بجهاز تخفيف الضغط التلقائي اليدوي (التعزيز)
1) صمام الكرة اليدوي، الموجود على الجانب الأيمن من الصندوق (تعتمد سرعة زيادة الضغط على الفتح اليدوي)
2) صمام تخفيف الضغط التلقائي: داخل الوحدة الخلفية |
|
||||||||||||
| 4.3 التحقق من اختبار الضغط | 1 واجهة اختبار الضغط الخارجية (على الجانب الأيمن من الصندوق) | |||||||||||||
| 4.4 الباب والنوافذ |
باب واحد، اللوحة الداخلية مصنوعة من الفولاذ المقاوم للصدأ، واللوحة الخارجية مصنوعة من لوحة فولاذية مطلية بالرش. نافذة مراقبة زجاجية معزولة ذات قدرة عالية على تحمل الأحمال وتوزيع الحرارة ضد التكثيف على الباب. جهاز تسخين كهربائي مضاد للتكثيف لإطار الباب الاحتياطي |
|||||||||||||
| 4.5 الإضاءة | ضوء LED مدمج في النافذة | |||||||||||||
| 4.6 أجهزة التوصيل الداخلية والخارجية | مقبس طيران محكم الغلق (ملحق اختياري، راجع العنصر 10) | |||||||||||||
| 4.7 لوحة التحكم |
وحدة تحكم شاشة تعمل باللمس من نوع القوس (بدون لوحة) |
|||||||||||||
| 4.8 طريقة تحريك الجهاز | هذا الجهاز عبارة عن قدم ثابتة، يرجى استخدام رافعة شوكية لتحريكه | |||||||||||||
| 5. نظام تدوير الهواء | ||||||||||||||
| 5.1 وضع إمداد الهواء | طريقة الحمل الحراري القسري، نفخ الهواء للأعلى وعودة الهواء للأسفل | |||||||||||||
| 5.2 جهاز إمداد الهواء |
مجموعتان من مراوح التدفق المحوري التي تعمل بمحركات غير متزامنة ثلاثية الطور
باستخدام محرك خارجي ونقل مغناطيسي هيدروديناميكي، يتم تشغيل شفرات المروحة الدوارة لتحريك الهواء وتكوين الحمل الحراري
أ) محرك ثلاثي الطور غير متزامن مصنوع بالكامل من الألومنيوم، لا يقل عن 1/2 حصان، 370 وات
ب) شفرة مروحة التدفق المحوري المصنوعة من الألومنيوم: قطر كبير 400 مم |
|||||||||||||
| 5.3 طريقة غلق ناقل الحركة |
نقل السوائل المغناطيسية أ) ختم سائل مغناطيسي، مستوى إحكام الغلق عالي الفراغ 0.1 كيلو باسكال ب) طريقة تبريد المياه، مجهزة بحماية درجة الحرارة المخصصة، موثوقة ومستقرة |
|||||||||||||
| 5.4 طريقة التحكم في قياس درجة الحرارة |
طريقة تنظيم درجة حرارة توازن الدورة الهوائية القسرية 1) التحكم الرئيسي في درجة الحرارة: التحكم بدقة في درجة الحرارة داخل الصندوق، ويعتمد مسبار قياس درجة الحرارة على مقاومة بلاتينية مدرعة عالية الدقة من المستوى A 2) وحدة تحكم في درجة الحرارة لحماية الاستوديو من ارتفاع درجة الحرارة: يتم تثبيت مسبار درجة الحرارة داخل الاستوديو، ويمكن ضبط الحد الأقصى. عند تنشيط إجراء الحماية، يتم تشغيل الموصل لفصل مصدر الطاقة لأنبوب التسخين 3) حماية غرفة أنبوب التسخين من ارتفاع درجة الحرارة: وحدة تحكم مستقلة في درجة الحرارة، يتم تثبيت مسبار درجة الحرارة في غرفة أنبوب التسخين، ويمكن ضبط الحد الأقصى، قم بتشغيل القاطع لفصل مصدر الطاقة عن أنبوب التسخين أثناء إجراء الحماية، وذلك لمنع المروحة من التوقف في حالة حدوث ظروف غير طبيعية "الحرق الجاف" طويل الأمد لأنابيب التدفئة |
|
||||||||||||
| 6. نظام الفراغ | ||||||||||||||
| 6.1 طريقة التحكم في الضغط | اعتماد طريقة توازن الضغط الديناميكي. تشير هذه الطريقة إلى التحكم في خرج صمام الحاجز الكهرومغناطيسي الفراغي من خلال خرج الحساب التلقائي PID بناءً على نقطة الضغط المحددة تحت التشغيل المستمر لنظام الفراغ، وضبط كمية الهواء الداخل، وتحقيق التوازن الديناميكي في النهاية | |||||||||||||
| 6.2 مضخة التفريغ |
مضخة تفريغ دوارة ذات ريشة دوارة ومبردة بالهواء ومتصلة مباشرة بختم الزيت أحادي المرحلة أ) يعمل فلتر الضباب الزيتي عالي الجودة المتكامل على حل مشكلة حقن الوقود والدخان بشكل فعال، مما يؤدي إلى إطالة عمر المنتج. ب) يتكون عنصر الختم من مادة المطاط الفلوري، مما يوفر مقاومة للتآكل ويحل مشكلة تسرب الزيت. ج) تصميم مدينة الغاز متعددة المراحل لتلبية متطلبات الفراغ وقدرات معالجة البخار للعملاء المختلفين. د) يضمن مركز التصنيع الأفقي الياباني Mori Seiji عالي الدقة الموثوقية العالية للمنتجات. هـ) تم تصميم المضخة والمحرك كوحدة واحدة، أخف وزناً وأصغر حجماً |
|||||||||||||
| 6.3 صمام الكرة التحكمية الكهربائية النسبية | يتم التحكم فيه عن طريق إشارة خرج PID لوحدة التحكم، وضبط حجم فتحة قطر الشفط بشكل متناسب، والتحكم بدقة عالية في درجة الفراغ داخل الصندوق | |||||||||||||
| 6.4 المكونات الرئيسية لخط الأنابيب الفراغي |
جميع مكونات صمام المفصل الفراغي مصنوعة من منتجات محلية عالية الجودة في النظام أ) جميع خطوط الأنابيب من الفولاذ المقاوم للصدأ ب) الوصلات الخارجية والملحقات القياسية المصنوعة من الفولاذ المقاوم للصدأ KF ج) خرطوم مرن مموج من الفولاذ المقاوم للصدأ KF |
|
||||||||||||
| 6.5 مستشعر الضغط | نواة السيليكون المنتشر المستوردة | |||||||||||||
| 7. نظام التبريد | ||||||||||||||
| 7.1 طريقة التبريد | طريقة التبريد بالضغط الميكانيكي (تبريد مائي) | |||||||||||||
| 7.2 تكنولوجيا توفير الطاقة في التبريد |
طريقة توازن درجة الحرارة: اعتماد تقنية التوازن الثابت، أي طريقة توازن "عملية التبريد بدون تسخين" و"عملية التسخين بدون تبريد"، وهي تختلف عن تقنية التوازن الديناميكي التقليدية "التوازن الديناميكي البارد والساخن" للتبريد عالي الطاقة ضد التسخين عالي الطاقة التقنية، أي عندما يكون من الضروري تشغيل الضاغط (يحدد المتحكم المركزي تلقائيًا ما إذا كان سيتم تشغيل الضاغط بناءً على ظروف العمل) يقوم المتحكم المركزي بضبط معدل تدفق المبرد وفقًا لنقاط درجة الحرارة المختلفة للتحكم في سعة التبريد، مما يضمن تشغيل الجهاز في حالة استهلاك طاقة منخفضة نسبيًا في جميع الأوقات طريقة توازن درجة الحرارة: اعتماد تقنية التوازن الثابت، أي طريقة توازن "عملية التبريد بدون تسخين" و"عملية التسخين بدون تبريد"، وهي تختلف عن تقنية التوازن الديناميكي التقليدية "التوازن الديناميكي البارد والساخن" للتبريد عالي الطاقة ضد التسخين عالي الطاقة التقنية، أي عندما يكون من الضروري تشغيل الضاغط (يحدد المتحكم المركزي تلقائيًا ما إذا كان سيتم تشغيل الضاغط بناءً على ظروف العمل) يقوم المتحكم المركزي بضبط معدل تدفق المبرد وفقًا لنقاط درجة الحرارة المختلفة للتحكم في سعة التبريد، مما يضمن تشغيل الجهاز في حالة استهلاك طاقة منخفضة نسبيًا في جميع الأوقات |
|||||||||||||
| 7.3 ضاغط التبريد | ضاغطان مانعان للتسرب من شركة Tecumseh | |||||||||||||
| 7.4 المبخر | مبادل حراري من النحاس والألومنيوم بزعانف فيلمية محبة للماء | |||||||||||||
| 7.5 مكثف | مبادل حراري مبرد بالماء على شكل غلاف وأنبوب | |||||||||||||
| 7.6 جهاز الخنق | صمام التوسع المنظم بالنبض | |||||||||||||
| 7.7 المبرد | R404A/R23(مؤشر استنفاد الأوزون يساوي 0) | |||||||||||||
| 7.8 تكنولوجيا اللحام | اعتماد أنابيب نحاسية عالية الجودة خالية من الأكسجين، ولحام مملوء بالنيتروجين، وعمليات منع الضغط العالي والتسرب لضمان جودة اللحام | |||||||||||||
| 8.وحدة التحكم | ||||||||||||||
| 8.1 تكوين وحدة التحكم | شاشة لمس مقاومة عالية الدقة + وحدة التحكم في درجة الحرارة Q1-TESR | |||||||||||||
| 8.2 العرض | شاشة عرض LCD TFT ملونة حقيقية مقاس 7 بوصات (دقة 800 * 480) | |||||||||||||
| 8.3 المدخلات | مجموعتان من المدخلات، تدعمان الكرة الجافة PT100 وناقل الضغط | |||||||||||||
| 8.4 القرار | درجة الحرارة 0.1 درجة مئوية؛ الضغط 0.1 كيلو باسكال | |||||||||||||
| 8.5 السعة | 50 مجموعة من البرامج * 50 مقطعًا (يمكن تكرارها 999 مرة لكل مقطع)، ويمكن تقسيم عدد المقاطع المطلوبة لكل مجموعة من البرامج بشكل تعسفي، ويمكن توصيل كل مجموعة من البرامج ببعضها البعض بحرية (حتى 20 خطوة من الاتصال) | |||||||||||||
| 8.6 وضع التشغيل | وضع التشغيل بالقيمة الثابتة/البرنامج | |||||||||||||
| 8.7 الناتج | مخرج متزامن ثنائي الاتجاه للأمام والخلف أوتوماتيكي PID+SSR/SCR | |||||||||||||
| 8.8 وظيفة البرنامج |
1 مجموعة من نظام برامج التحكم في البرمجة، مع الوظائف الرئيسية على النحو التالي: 1. منحنى درجة الحرارة والرطوبة: التسجيل بدون ورق: مزود ببرنامج تسجيل مدمج، ويمكن لذاكرة وحدة التحكم تخزين البيانات لمدة 24 ساعة وتشغيلها لمدة 300 يوم يمكن بسهولة إنشاء ملفات منحنى درجة الحرارة والرطوبة تلقائيًا وتحويلها إلى جداول XLS؛ 2. واجهة مثالية:
منفذ USB خارجي: يمكن توصيله مباشرة بالطابعة، مما يتيح طباعة البيانات المحلية عبر الإنترنت،
من السهل تصدير المنحنيات التاريخية والبيانات الأخرى باستخدام منفذ USB ومحرك أقراص فلاش USB.
واجهة شبكة LAN خارجية قياسية: بدون الحاجة إلى تكوين خادم مخصص، يمكن توصيلها بسهولة بشبكة المنطقة المحلية للكمبيوتر الخاصة بالشركة. يمكن توصيل ومراقبة ما يصل إلى 16 جهازًا كحد أقصى، مما يجعلها مريحة وسريعة. مزود بواجهات اتصال قياسية RS-485 أو RS232، ويمكن التحكم فيه وإدارته عبر الإنترنت باستخدام أجهزة الكمبيوتر مزود بجميع برامج الكمبيوتر الصينية العلوية وتوفير بروتوكولات الاتصال يتم كتابة برنامج الاستحواذ على الكمبيوتر العلوي من قبل المستخدم، والذي يتضمن بروتوكولات لفتح إشارات درجة الحرارة، وإشارات الإنذار والحماية المختلفة، وإشارات حالة الخطأ / الإغلاق لصندوق الاختبار، من أجل تحميل درجة حرارة صندوق درجة الحرارة في الوقت الفعلي إلى نظام مراقبة الكمبيوتر العلوي. في نفس الوقت، يتم توفير عقدة رقمية لخطأ النظام والإنذار غير الطبيعي. يحتاج نظام مراقبة الكمبيوتر العلوي إلى جمع إشارات الخطأ / الإغلاق لصندوق الاختبار، من أجل تحقيق إيقاف التشغيل المتزامن بين العينة وصندوق درجة الحرارة والرطوبة من خلال وحدة التحكم الرئيسية 3. يمكن تحقيق المراقبة في الوقت الفعلي: مراقبة حالة تشغيل 1-16 وحدة تحكم في وقت واحد، مثل مراقبة البيانات في الوقت الفعلي لوحدات التحكم، وحالة نقطة الإشارة، وحالة الإخراج الفعلية، وما إلى ذلك دعم تشخيص الأخطاء عن بعد (الخارجي): يمكن للفنيين مغادرة المنافذ عبر الشبكة بمساعدة العملاء، وفتح متصفح IE، وإدخال عنوان IP الخاص بوحدة التحكم، والدخول إلى واجهة تسجيل الدخول لتحديد العمليات أو المراقبة للتشخيص 4. التحكم في التوقيت يمكن لمجموعتين من واجهات التحكم في إخراج التوقيت، المقترنة بأوضاع التحكم ذات 10 أوقات، توفير إخراج إشارة التبديل وفقًا لإعدادات البرنامج. لاحظ أنه مجرد إشارة تحكم، ويجب توصيل مصدر طاقة الاختبار داخل الصندوق بشكل منفصل وتجهيزه بنظام إمداد طاقة مخصص 5. عرض الخطأ 16 مجموعة من مخرجات إنذار الخطأ، مع مطالبات سهلة الاستخدام باللغتين الصينية والإنجليزية لسبب المشكلة وطرق استكشاف الأخطاء وإصلاحها |
|||||||||||||
| 9.أنظمة الدوائر الأخرى | ||||||||||||||
|
9.1 مؤشر حالة الجهاز |
أضواء قياسية بثلاثة ألوان | |||||||||||||
| 9.2 سخان |
سخان زعانف من سبائك النيكل والكروم وضع التحكم في السخان: تعديل عرض النبضة بدورة متساوية بدون تلامس، SSR (مرحل الحالة الصلبة) |
|||||||||||||
| 9.3 خزانة توزيع الطاقة |
خزانة كهربائية مستقلة محكمة الغلق، مقاومة للغبار بشكل فعال، تطيل عمر خدمة الأجهزة الكهربائية مستوى الحماية IP54 |
|||||||||||||
| 10. ملحق | ||||||||||||||
| 10.1 التكوين القياسي |
1. نوع رف العينة 2 2. سلك الطاقة 5 أمتار 3. حدد نوع الضوء ثلاثي الألوان 1 |
|||||||||||||
| 10.2 اختياري |
1. رف العينات (يمكن إضافته) 2. عينة من أسلاك مأخذ الطيران (اختياري) |
|||||||||||||
| 10.3 مستندات الشحن والقبول |
1. دليل التشغيل ودليل الصيانة 2. شهادة المطابقة 3. الرسومات المتعلقة بالمعدات (المخططات الدائرية، وما إلى ذلك)
4. برنامج نظام التحكم في الكمبيوتر 5. تم فحص هذه المعدات من قبل مركز فحص الجودة التابع لشركتنا قبل مغادرة المصنع، وتم إصدار تقرير فحص بفترة صلاحية مدتها عام واحد |
|||||||||||||
| 11. حالة التشغيل | ||||||||||||||
| 11.1 الحالة المحيطة |
1. درجة الحرارة البيئية: 5 ℃ -35 ℃؛ 2. الرطوبة النسبية: لا تزيد عن 85% 3. الضغط الجوي: 80 كيلو باسكال ~ 106 كيلو باسكال 4. أرض مسطحة وخالية من الاهتزازات؛ 5. اختر مناطق جيدة التهوية خالية من أشعة الشمس المباشرة أو مصادر الحرارة الأخرى؛ 6. لا يوجد تدفق هواء قوي حول: عندما تكون هناك حاجة إلى إجبار الهواء المحيط على التدفق، لا ينبغي أن ينفخ تدفق الهواء مباشرة على الصندوق؛ 7. لا يوجد تأثير قوي للحقل الكهرومغناطيسي حوله؛ 8. لا يوجد تركيز عالي من الغبار أو المواد المسببة للتآكل في المنطقة المحيطة |
|||||||||||||
| 12. إمدادات الطاقة ومياه التبريد | ||||||||||||||
| 12.1 مواصفات الطاقة: نوع 5 أسلاك |
1. قم بتوصيل مصدر الطاقة بتيار متردد ثلاثي الطور 380 فولت (± 10%) + سلك محايد + سلك أرضي واقي، مع مقاومة أرضية ≤ 4 Ω؛ 2. تردد الطاقة: 50 ± 0.5 هرتز 3. مفتاح الطاقة: 3P 40 A (قاطع الدائرة المصبوب) |
|||||||||||||
| 12.2 الطاقة |
قوة:12كيلوواط الحد الأقصى لتيار التشغيل:15 أ |
|||||||||||||
| 12.3 نظام مياه التبريد |
1. يوصى باختيار برج مياه التبريد: 15 RT 2. حجم أنبوب المياه: 1 بوصة، بطول وضع أقل من 100 متر. 3. ضغط الماء: 0.1 ميجا باسكال ~ 0.3 ميجا باسكال 4. حجم المياه المتداولة: حوالي 130 لترًا في الدقيقة 5. يجب أن يتم عرض سعر خط أنابيب برج المياه وهندسة التركيب بشكل منفصل، ويجب على المشتري تقديم معلومات الموقع ذات الصلة. |
|||||||||||||
| 12.4 وزن المعدات | حوالي 1500 كجم | |||||||||||||
| 13. خدمة ما بعد البيع | ||||||||||||||
| 13.1 معايير القبول |
تم تصميمه وتصنيعه وفقًا للمعايير الوطنية GB/T10586-2006 وGB/T10592-1989. *معايير المعايرة تتوافق مع GB/T5170.2-2008 وGB/T5170.5-2008 تذكير لطيف: يشير اتساق درجة الحرارة في GB/T5170.5-2008 إلى حالة عدم التحميل |
|||||||||||||
