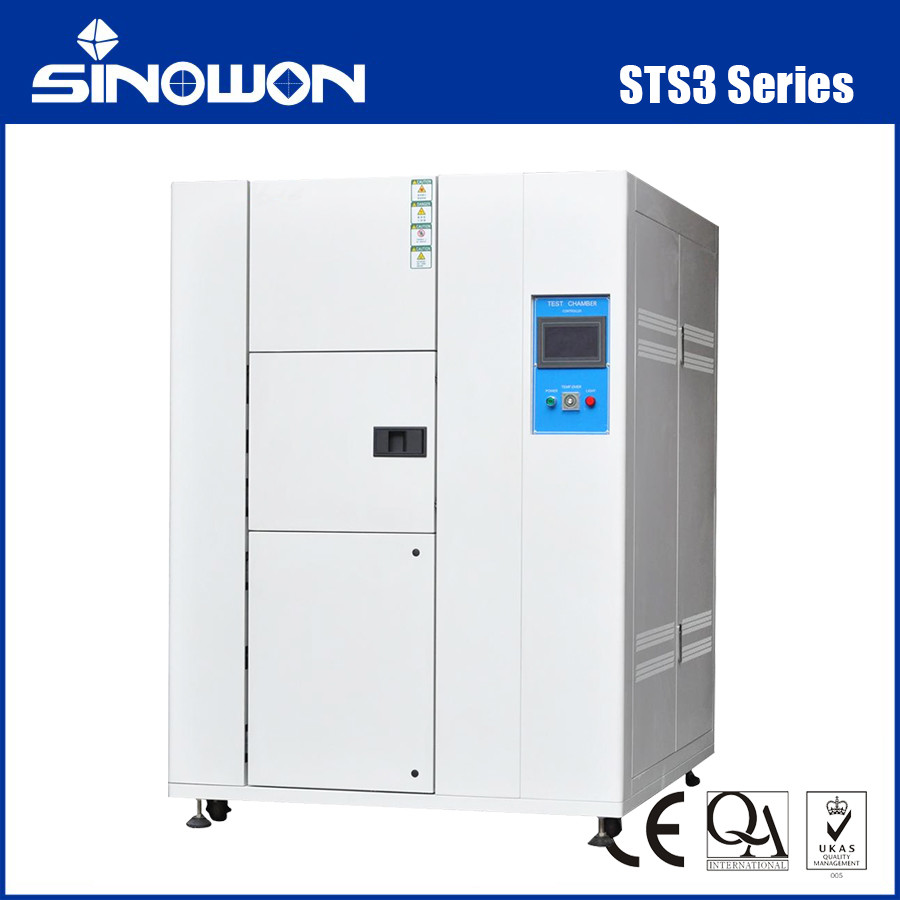

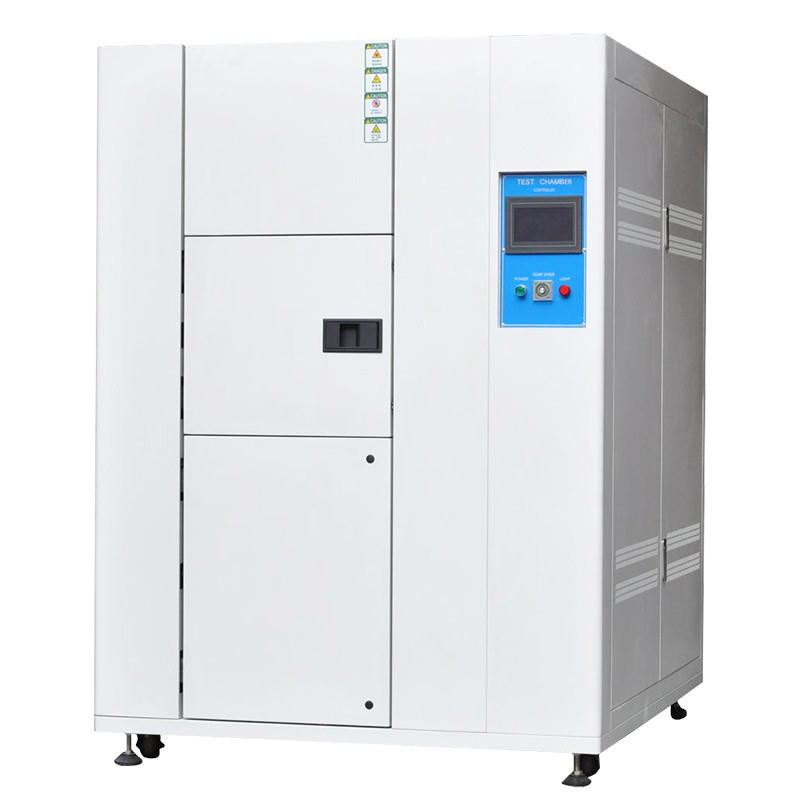

ثلاثي الصناديقTحراريSصدمةTاختبارCغرفة اختبار سلسلة STS3
مبدأ التأثير المبرد:
بعد خفض درجة حرارة الغرفة المبردة إلى القيمة المحددة من خلال نظام التبريد، يتم فتح مخمد الأسطوانة للغرفة المبردة، وتقوم المروحة الدوارة بإرسال الهواء منخفض الحرارة إلى غرفة الاختبار، مما يقلل بسرعة من درجة حرارة غرفة الاختبار إلى القيمة المحددة، وبالتالي تحقيق صدمة منخفضة الحرارة.
حراريIتأثيرPمبدأ:
يتم تسخين الهواء بواسطة سلك التسخين، ويتم إرسال الحرارة إلى غرفة الاختبار بواسطة المروحة الدوارة من خلال مخمد الصندوق عالي الحرارة، مما يتسبب في ارتفاع درجة حرارة آلة الاختبار بسرعة إلى القيمة المحددة، وإكمال الاختبار عالي الحرارة.
مقدمة المنتج:
تُستخدم غرفة اختبار الصدمات الحرارية ثلاثية الخزانات لتقييم قدرة المنتجات (الآلات الكاملة) والمكونات والأجزاء وما إلى ذلك على تحمل التغيرات المفاجئة في درجة الحرارة. يمكن لاختبار الصدمات الحرارية هذا أن يفهم تأثير التغيرات في درجة الحرارة على عينة الاختبار مرة واحدة أو عدة مرات. المعلمات الرئيسية التي تؤثر على اختبار تغير درجة الحرارة هي قيم درجات الحرارة المرتفعة والمنخفضة لنطاق تغير درجة الحرارة، ووقت الاحتفاظ بالعينة في درجات الحرارة المرتفعة والمنخفضة، وعدد دورات الاختبار. يستخدم بشكل عام في مجموعة واسعة من المجالات، من البحث والتطوير إلى الفحص والإنتاج.
خصائص المنتج:
معيار الاختبار:
تلبية متطلبات اختبار الصدمات الحرارية لمعايير GB/T2423.22 (IEC60068-2-14) و ISO16750 و IPC-TM-650 وسلسلة المعايير الأخرى.

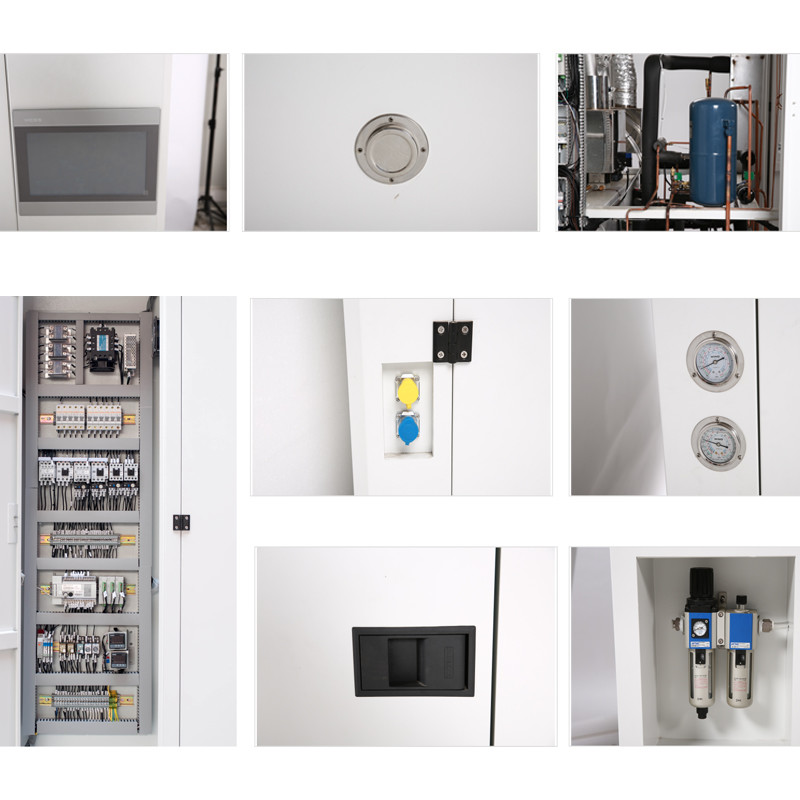

عرضDتفصيلي:
المواصفات:
| سلعة | غرفة اختبار الصدمات الحرارية ثلاثية الصناديق | ||
| الموديل | STS3-100 | STS3-150 | STS3-225 |
| رمز # | 221-231 | 221-241 | 221-251 |
| الأبعاد الداخلية (العرض * الارتفاع * العمق) مم | 500 * 400 * 400 | 600 * 500 * 500 | 750 * 500 * 600 |
| الأبعاد الخارجية (العرض * الارتفاع * العمق) مم | يجب أن تسود المنتجات أو عروض الأسعار الفعلية! | ||
| الحد الأعلى لدرجة حرارة التسخين المسبق | 180 درجة مئوية (غير قياسي يمكن تخصيصه إلى 200 درجة مئوية) | ||
| وقت ارتفاع درجة الحرارة | R.T & rarr؛ +200 درجة مئوية & le؛ 40 دقيقة | ||
| الحد الأدنى لدرجة حرارة التسخين المسبق | A (-10 درجة مئوية ~ -55 درجة مئوية)؛ B (-10 درجة مئوية ~ -65 درجة مئوية)؛ C (-10 درجة مئوية ~ -80 درجة مئوية) الشروط اختيارية | ||
| وقت انخفاض درجة الحرارة | R.T & rarr؛ -80 درجة مئوية & le؛ 90 دقيقة | ||
| نطاق تأثير درجة الحرارة المرتفعة | 60 ~ +150 درجة مئوية (يمكن تخصيصها إلى 180 درجة مئوية) | ||
| نطاق تأثير درجة الحرارة المنخفضة | L (-10 درجة مئوية ~ -40 درجة مئوية)؛ F (-10 درجة مئوية ~ -55 درجة مئوية)؛ X (-10 درجة مئوية ~ -65 درجة مئوية) الشروط اختيارية | ||
| تقلب درجة الحرارة | & le؛ & plusmn؛ 0.5 درجة مئوية | ||
| انحراف درجة الحرارة | & le؛ & plusmn؛ 2 درجة مئوية | ||
| وقت استعادة درجة الحرارة | & le؛ 5 دقائق | ||
| وقت تبديل المخمد | خزان درجة الحرارة المرتفعة & larr؛ & rarr؛ خزان درجة الحرارة المنخفضة من الفولاذ في غضون 3 ثوانٍ | ||
| وقت حركة الحامل | في غضون 10 ثوانٍ | ||
| مواد الصندوق الداخلية والخارجية | لوح فولاذي مطلي أو فولاذ مقاوم للصدأ 304 | ||
| مادة العزل | مادة عزل رغوة البولي يوريثين عالية الكثافة المقاومة لدرجات الحرارة المرتفعة والمنخفضة | ||
| طريقة التبريد | تبريد بالهواء أو تبريد بالماء، باستخدام ضواغط ذات علامات تجارية مستوردة | ||
| جهاز الحماية من السلامة | الحماية من التسرب والدائرة القصيرة، حماية الضغط العالي والمنخفض للضاغط، حماية الضغط العالي للمبرد، نظام إنذار الأعطال | ||
إزالة الجليدTهTالوقت

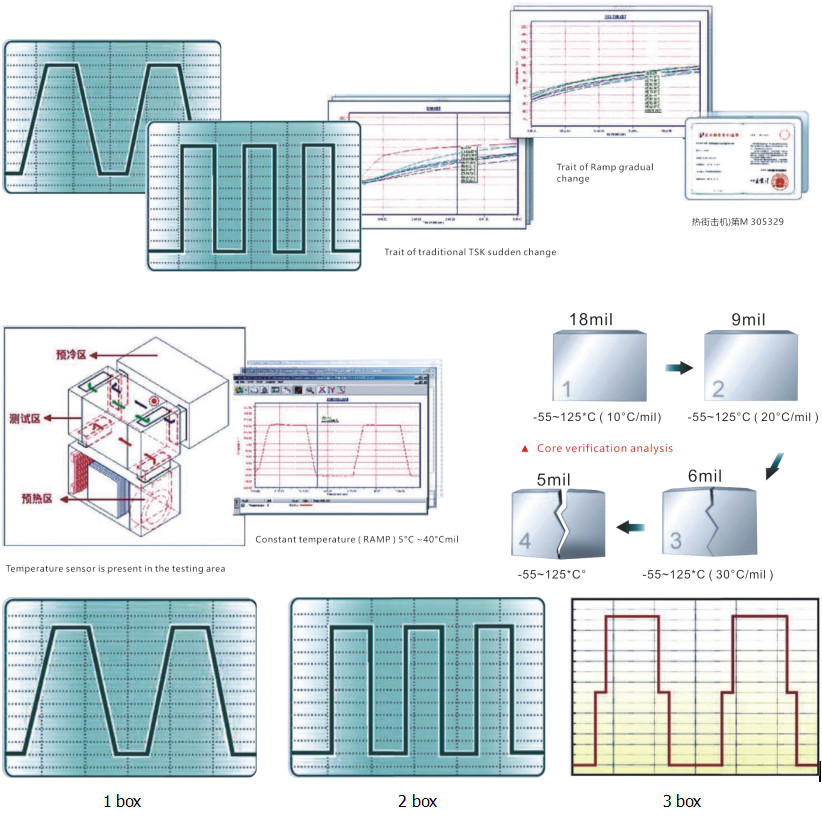

ثلاثي الصناديقIتأثيرCمنحنى:
التحكم في درجة الحرارة الخطية (متساوي الحرارة)
