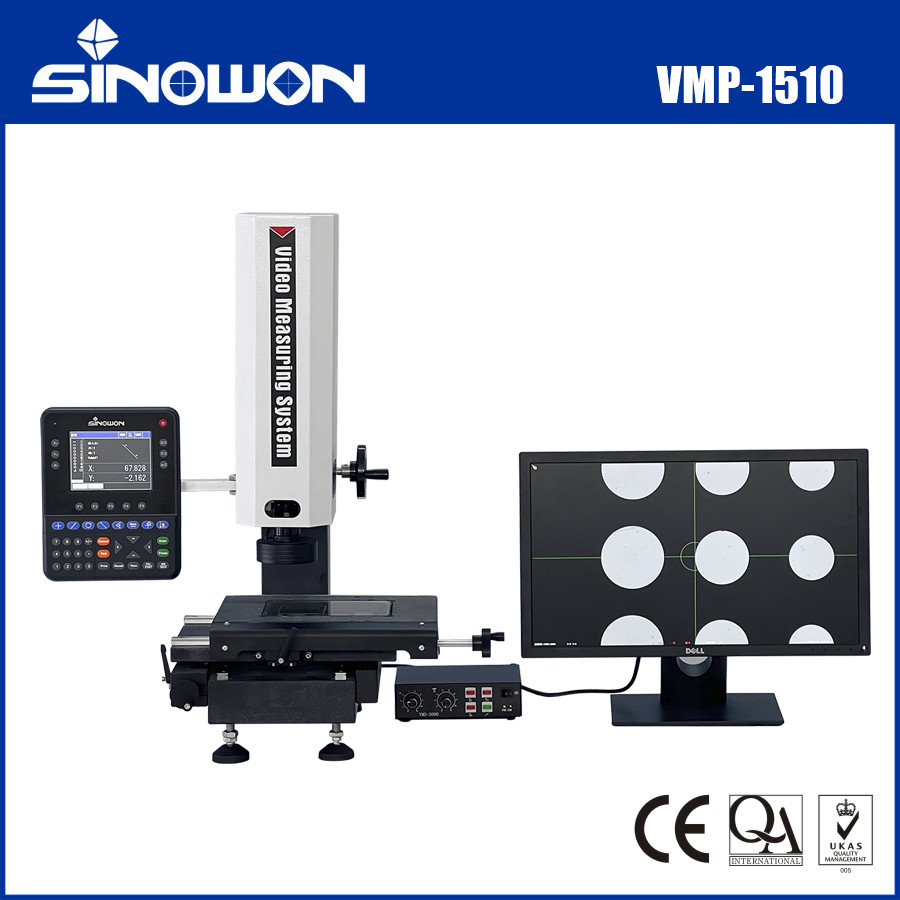

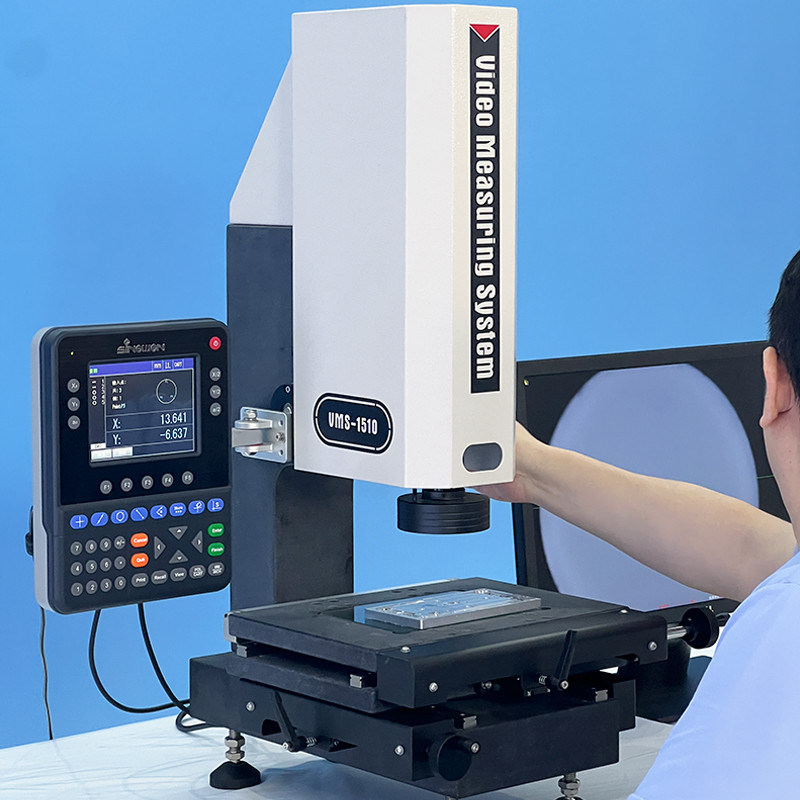

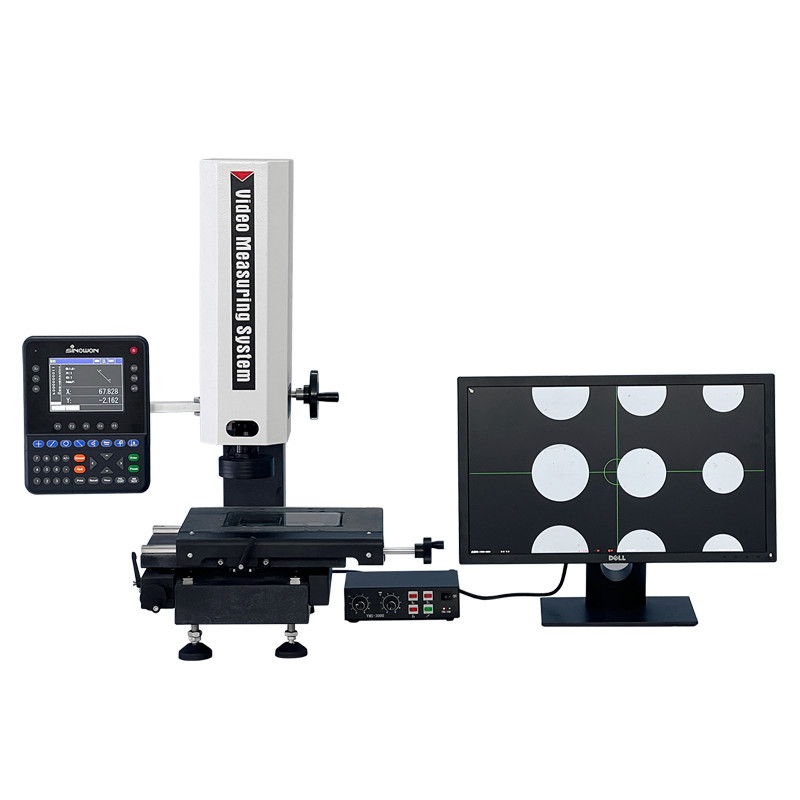

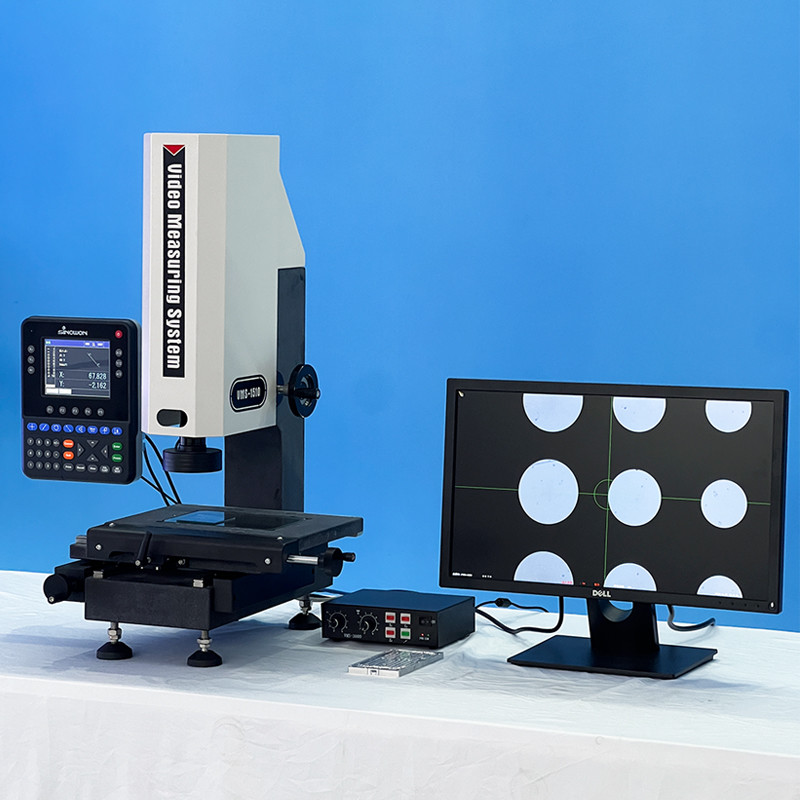

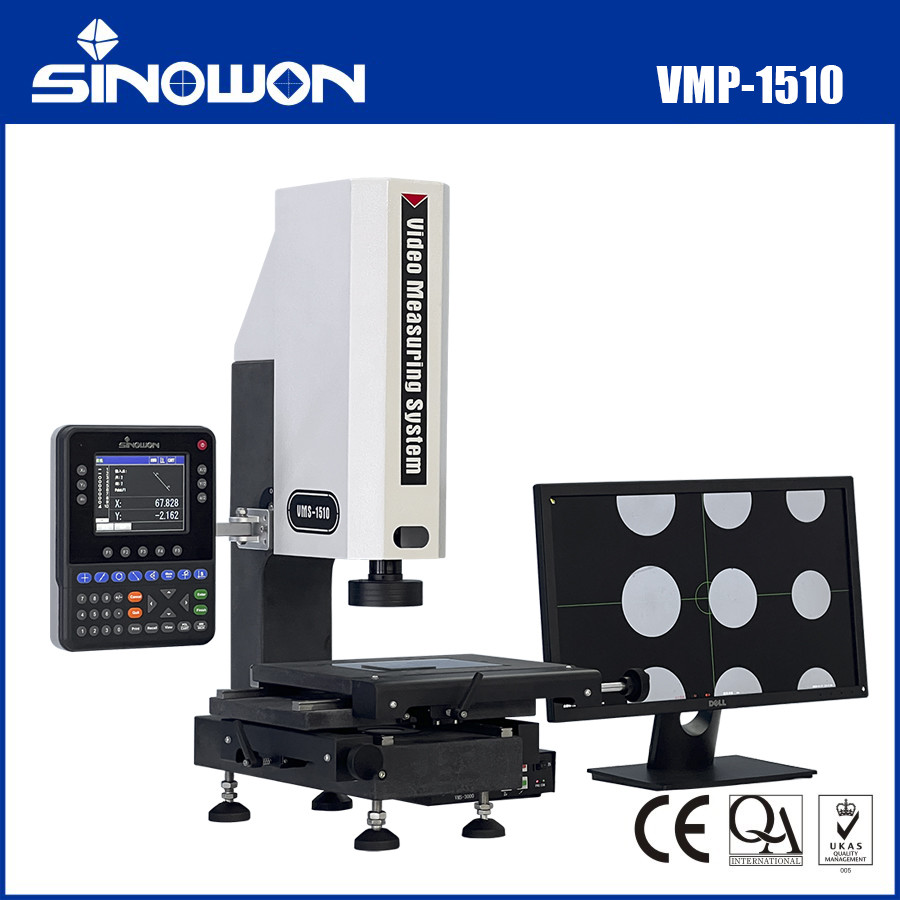

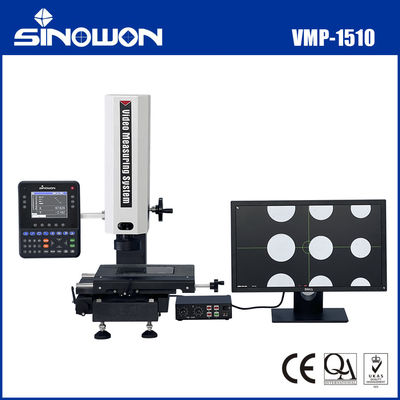

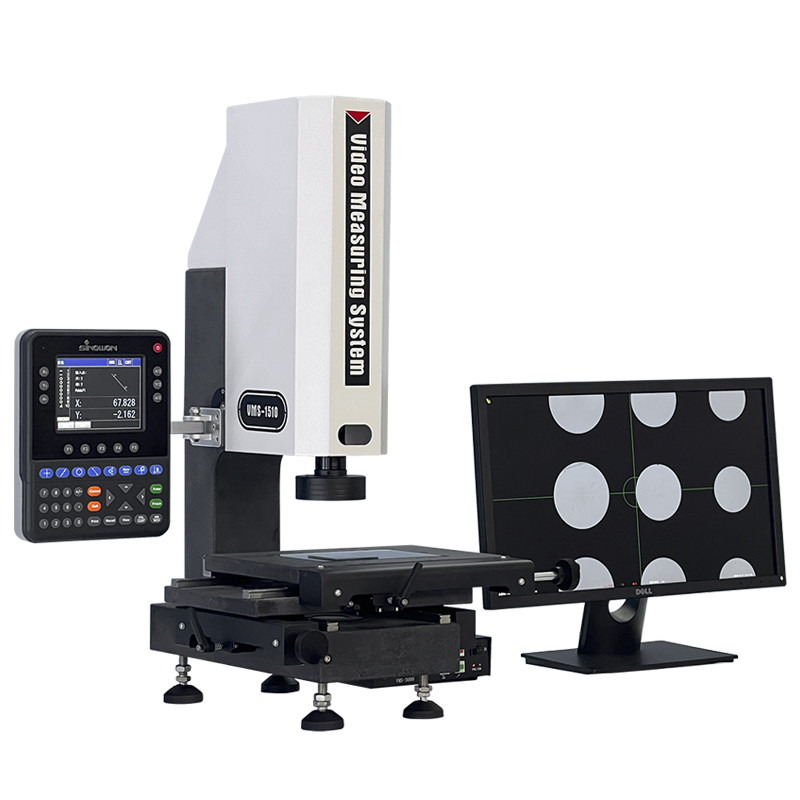

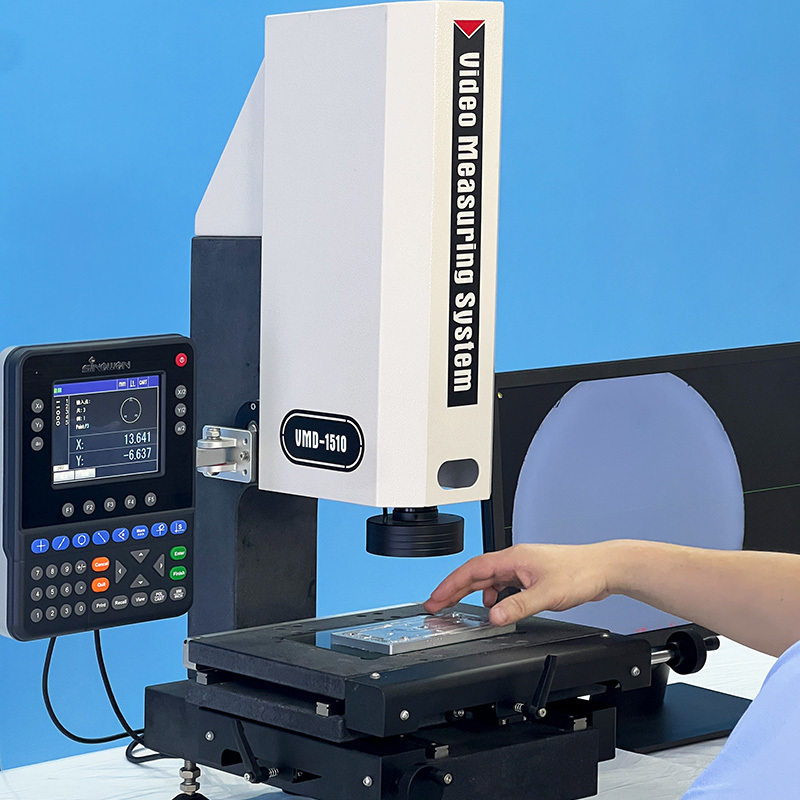

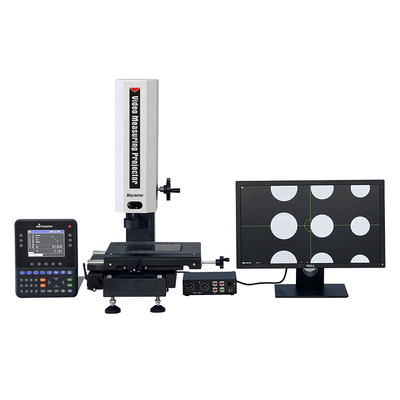

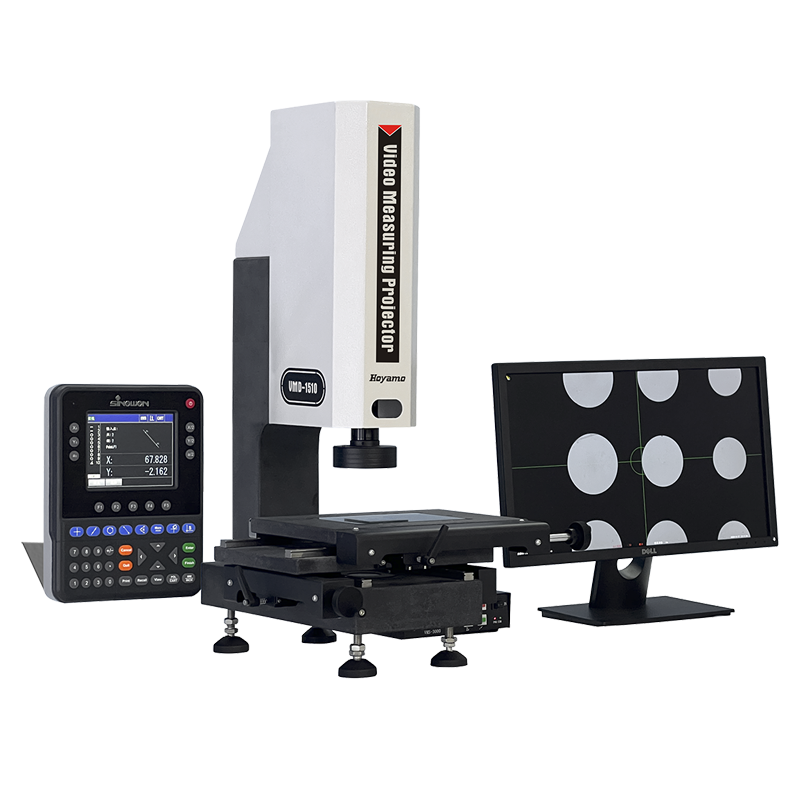

جهاز عرض لقياس الفيديو VMP-1510
خصائص المنتج:
تعتمد قاعدة حجر الجرانيت وعمود لضمان استقرار ودقة الجهاز
يتبنى عصا مطلية بدون أسنان و جهاز قفل سريع الحركة لضمان أن خطأ العودة من الجدول هو داخل 2um ؛
يتبنى أداة عالية الدقة الحكم البصري ومكتب العمل الدقيق لضمان دقة E1 من الجهاز في حدود ≤2.5 + L / 200um ؛
يتبنى عدسة تكبير وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة دون تشويه
l يعتمد مصدر ضوء سطح بارد LED ومصدر ضوء موازي LED السفلي كإضاءات جهاز العرض.
l يعتمد مصدر ضوء سطح بارد LED ومصدر ضوء موازي LED السفلي كإضاءات جهاز العرض.
تعتمد لتعديل لون مناسب للخط العرضي لتوجيه النقاط المقاسة.
l يتبنى نظام قراءة رقمي متعدد الوظائف DP400 عالية الجودة لقياس الشاشة الملونة كنظام معالجة البيانات.
المواصفات التقنية:
| السلع | (في)ديوجهاز عرض قياسي |
| النموذج | VMP-1510 |
| الرمز# | 525-020P |
| مرحلة الجرانيت | (310*220) ملم |
| مرحلة الزجاج | (179.5*129.5) ملم |
| رحلة المحور X/Y | (150*100) ملم |
| Z محور السفر | دليل خطي عالي الدقة ، مسافة فعالة 100 ملم |
| مقاييس خطية X/Y | الدقة: 0.5mm |
| قاعدة و عمود الجهاز | حجر الجرانيت عالي الدقة |
| دقة القياس* | E1x، y: 2.5+L/200um |
| E2xy: 4+L/200um | |
| دقة التكرار | 2م |
| نظام الإضاءة | ضوء سطح بارد LED |
| ضوء LED متوازي أسفل | |
| ضوء محوري اختياري | |
| كاميرا HDMI | كاميرا عالية الدقة: 1920*1080@30fps |
| تكبير الفيديو | 6عدسة زوم عالية الدقة بمعدل زيادة ضوئية: 0.7X ~ 4.5X |
| تكبير الفيديو: 26X ~ 172X (21.5 'شاشة) | |
| الماوس اللاسلكية | تطبيق لضبط لون مناسب من الخط العرضي لتوجيه النقاط المقاسة |
| شاشة LCD HDMI | 21 ′′ شاشة LCD HDMI |
| عملية بيانات القياس | قراءة رقمية DP400 مع إصدارات متعددة اللغات الإنجليزية والصينية التقليدية واللغات الأخرى الاختيارية |
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz |
| البعد (WxDxH) | (462*401*725) ملم |
| الوزن الإجمالي | 60/48 كجم |
القراءة الرقمية متعددة الوظائف لمعرض قياس الفيديو DP400
الخصائص:
شاشة ملونة و زر لمسة سيليكون مغلق، مع معلومات كاملة، تشغيل سهل، حياة طويلة؛
Ø حفظ 100 عنصر صورة دائم، يمكن تعيين وحفظ التاريخ الحالي؛
Ø قياس متعدد الوظائف: النقطة والخط والدائرة والزاوية والمسافة والمستطيلات والخيوط المسمارية والهالة والفجوة والتقريب والإعداد المسبق والبناء وما إلى ذلك.
وظيفة العد في الاتجاه العكسي أو العكسي،قيمة 1/2، النقطة الوسطى، وظيفة الإذن، وظيفة الدعوة، وظيفة REC (سجل) ، وقياس الدورة.
Ø تتوفر المقاطع والتعويضات الخطية لثلاث محاور، مما يضمن دقة القياس بشكل كبير.
Ø يمكن توصيل مفتاح القدم، الطابعة، الكشف عن الحافة البصرية وغيرها من أدوات القياس المساعدة المتعددة.
Ø مع نظام القطبية والإحداثيات، ويمكن عرض المليمتر والبوصة، ويمكن أن تتحرك بسهولة.
مع وظيفة إذن كلمة المرور المستقلة، لمنع إمكانية انحراف البيانات عن طريق التشغيل الخاطئ، فإنه يمكن أيضا تغيير الإعداد الأصلي عن طريق إذن كلمة المرور؛
دعم العديد من اللغات: الصينية والإنجليزية وغيرها من اللغات.
قراءة رقمية متعددة الوظائف المواصفات:
| السلع | القراءة الرقمية متعددة الوظائف لمعرض قياس الفيديو |
| النموذج | DP400 |
| الرمز# | 510-340 |
| اللغة | الصينية، البرتغالية، الألمانية والإنجليزية، الخ |
| حجم شاشة LCD | 115ملم × 85ملم |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام (مع نقطة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج العرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | الدرجة، الدقائق والدرجة الثانية |
| علامة المقاييس الخطية |
موجة TTL المربعة أو موجة AC الصينية ذات فرق زاوية 90 درجة بين مرحلتين، قدرة القيادة أكبر من 10MA |
| دقة مقياس خطي | 0.1م0.2م0.5 أم، 1 أم، 2 أم، 5 أم |
| معدل البود | 4800,9600,14400,19200,38400,57600 |
| منفذ خروج البيانات | RS232،DB-9 واجهة الوالدين |
| تشغيل لوحة المفاتيح | لوحة مفاتيح ملموسة بالسيليكون |
| ميناء التوسع | مفاتيح القدم، الطابعة، العامل البصري، الخ |
| إمدادات الطاقة المدخلة | AC90V-240V، 15W |
