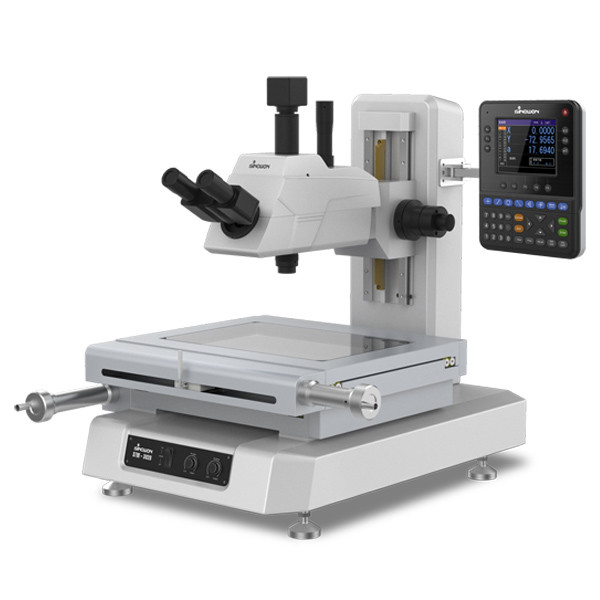

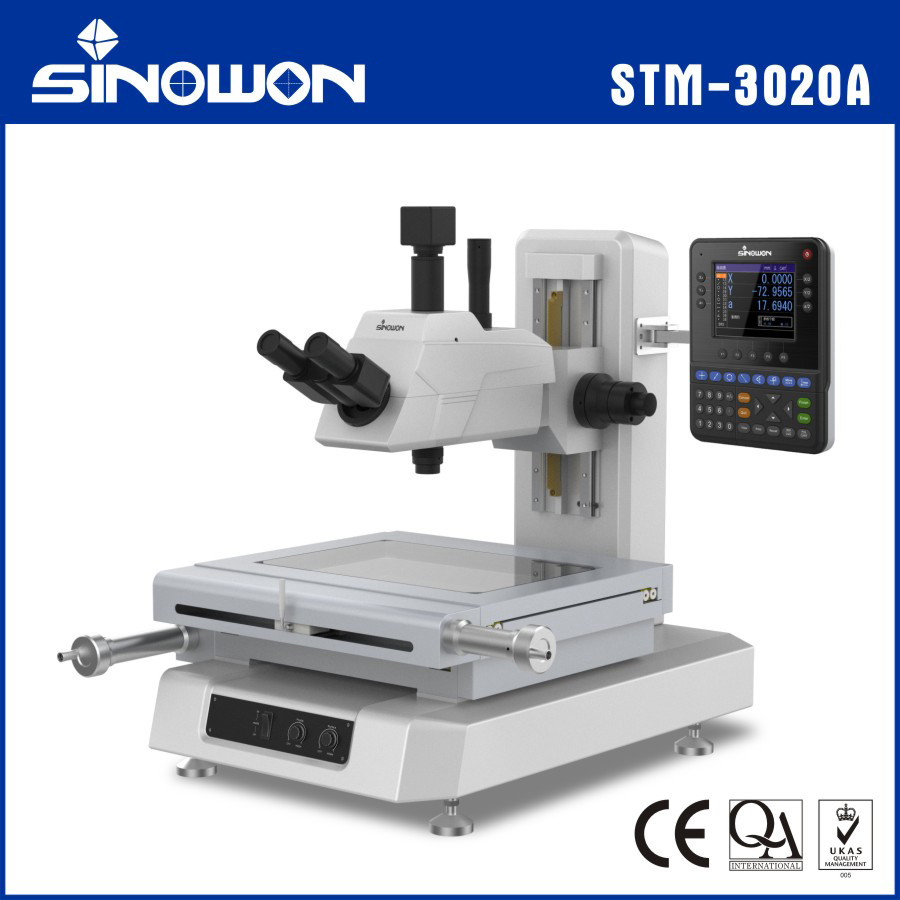

المجهر القياس STM-3020A
الخصائص:
● مراقبة ساحة مشرقة، صورة واضحة وقلة التوهج، مجال رؤية واسع.
● أهداف مسافة عمل طويلة ، تصل إلى تكبير بصري 1000x.
● الحجابات المفتوحة في نظام الإضاءة المنقولة والإضاءة المنعكسة كميزة قياسية.
● نظام الإفراج السريع، وهو مفيد بشكل خاص في قياسات السكتات الطويلة.
● التركيز والقياس باستخدام مقبض الحركة الدقيق / الخام مع المقبضات الكبيرة على جانبي العمود.
● يتم وضع مفاتيح الصفر (محور X و Y) أيضًا بالقرب من مقبضات تغذية المرحلة.
● متوفر مع وحدة الرؤية لترقية إلى نظام قياس الرؤية.
التطبيق:
يتم استخدامه على نطاق واسع في الصناعات الميكانيكية والقياسية والإلكترونية والخفيفة ؛ الجامعة والمعهد وقسم المقياس.المجهر صانعي الأدوات الرقمية يمكن أن تكتشف بُعد الخطوط العريضة وشكل السطح من مجموعة متنوعة من قطع العمل المعقدة، مثل القوالب، قطع القطع، الكام، الخيوط، المعدات، قطع الطحن.
المواصفات:
| نموذج المجهر | STM-2015A | STM-3020A |
| الرمز # | 532-150 | 532-160 |
| السفر على محور X/Y | 200×150ملم | 300×200ملم |
| دقة المقياس | 0.0005ملم | |
| دقة قياس المرحلة XY عند 20 درجة مئوية. | (2+L/200) μm L: طول القياس | |
| صورة الملاحظة | الصورة الأمامية | |
| أنبوب العين | العدسة الثنائية: WF10/20 | |
| العدسة | فقط 5x هو التسليم القياسي؛ اختياري: 10X، 20X، 50x 100x | |
| إضاءة المخطط | مصباح LED قابل للتعديل | |
| إضاءة السطح | مصباح LED قابل للتعديل | |
| نطاق سفر المحور Z | مسار التركيز القياسي: 150 ملم ، 200 ملم اختيارية | |
| محور Z التركيز | التركيز اليدوي (قاسي / رقيق) | |
| الدالة العائمة XY المرحلة | آلية الإفراج السريع | |
| وظيفة وحدة العرض | إعداد الصفر، التبديل في الاتجاه، إصدار البيانات عبر RS-232 | |
| إمدادات الطاقة | AC220/50HZ؛ AC110V/60Hz | |
| الملحقات الاختيارية | طاولة دوارة عالية الدقة RT4 ((D:165mm) ، RT5 ((262mm)) | |
| قراءة رقمية DP400 | ||
| قياس سريع برنامج قياس QM20 | ||
| محول CCD وكاميرا CCD | ||
