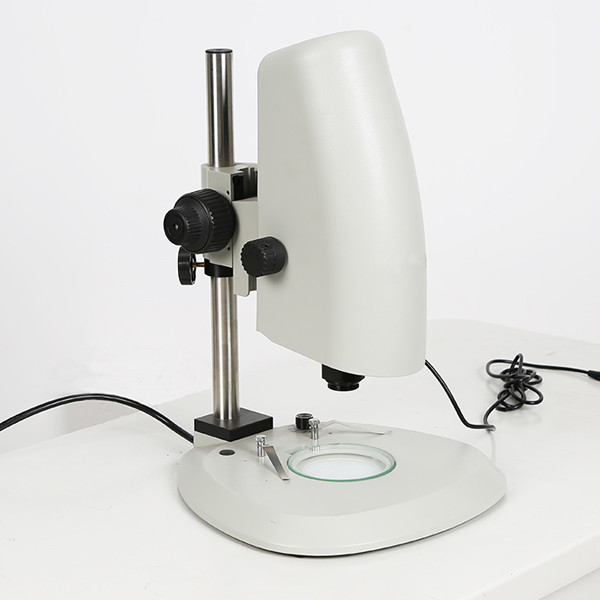

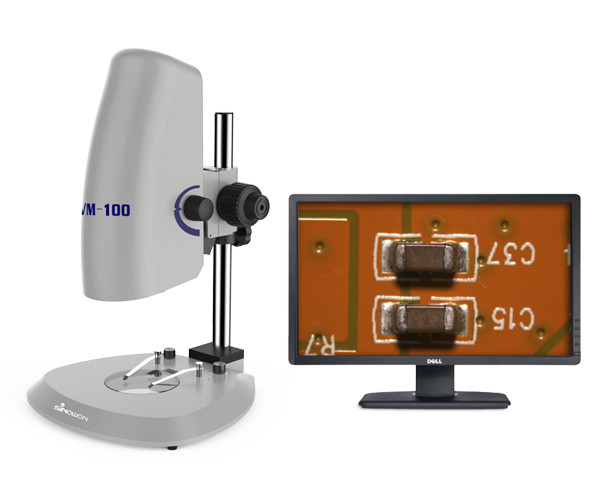

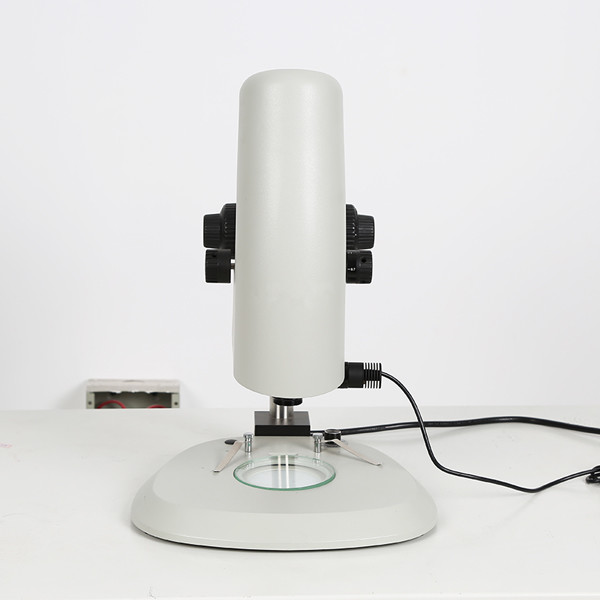

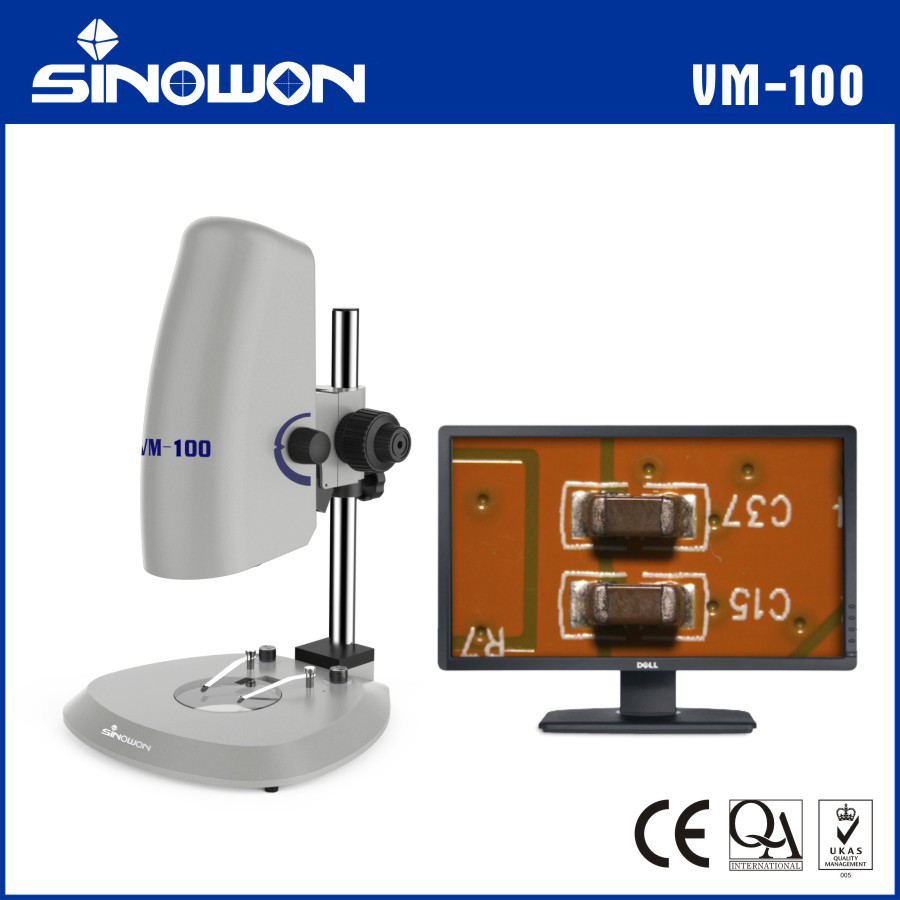

مجهر فيديو VM-100
خصائص المنتج:
● تصميم متكامل، رائع، عصري، سخي؛
● مع عدسة تكبير مستمر متوازية عالية الدقة 0.7~4.5X، فهي أكثر ملاءمة وسرعة لتبديل تكبير العدسة.
● مع نظام رفع خشن ودقيق، يضمن تركيزًا مثاليًا وصورة واضحة.
● مع إضاءة LED سفلية وسطحية قابلة للتعديل، يمكنها التحكم في السطوع بشكل مستقل.
● مستشعر FULL HD مدمج وكاميرا VGA مدمجة، يمكن توصيلها مباشرة بالشاشة لتحقيق صورة فيديو ويمكنها أيضًا استخدام بطاقة SD لالتقاط الصور أو تسجيل الفيديو، والتي تدمج مراقبة الفيديو وتخزين الصور.

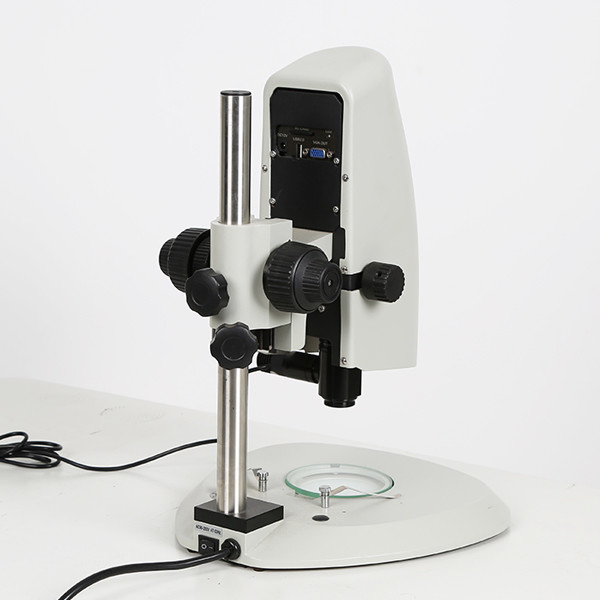

● واجهة خارجية بسيطة: مدخل طاقة 12 فولت وإخراج فيديو USB/VGA، فتحة بطاقة SD لجعل التثبيت أبسط.
● منصة تحكم متنقلة اختيارية متعددة، تضمن قياسًا دقيقًا للموضع.
تطبيق:
يستخدم مجهر الفيديو على نطاق واسع في فحص خط إنتاج الصناعة الإلكترونية، ولوحات الدوائر المطبوعة، واكتشاف اللحام (مثل الطباعة الخاطئة، وانهيار الحواف، وما إلى ذلك) أثناء مكونات الدوائر المطبوعة، ولوحة الكمبيوتر، و VFD، وتحديد شبكة الطباعة والرسم، وما إلى ذلك. يمكنه عرض الصورة المكبرة على الشاشة وحفظها وتكبيرها وطباعتها.
المواصفات الفنية:
| سلعة | مجهر فيديو |
| الموديل | VM-100 |
| الكود# | 451-410 |
| التكبير الإلكتروني | 8X~206X (شاشة 16:9 21”) |
| العدسة البصرية |
عدسة تكبير أفقية 0.7X~4.5X نسبة التكبير 6.5:1 محول كاميرا C-mount 0.5X |
| معلمات الكاميرا |
2 مليون بكسل (1920*1080) حجم الصورة: 1/2.86” معدل الإطارات في الثانية: 30 إطارًا في الثانية |
| وظيفة الكاميرا |
توازن اللون الأبيض؛ التحكم في السطوع؛ تقليل الضوضاء الرقمية تسجيل الصور والفيديو إخراج VGA/USB، تخزين بطاقة SD OSD: تصميم واجهة مستخدم رقمية شاملة، تشغيل ماوس USB 2.0 اللاسلكي خط متقاطع تجميد الصورة، تكبير رقمي 10X |
| وظيفة القياس | يمكن لنظام الكمبيوتر الشخصي والبرامج القياسية الاختيارية قياس الصورة في مجال الرؤية |
| الإضاءة |
السفلية: إضاءة LED قابلة للتعديل السطحية: إضاءة LED قابلة للتعديل |
| حامل المجهر |
مسافة حركة المحور Z: 150 مم نظام الرفع الخشن/الدقيق |
| المعلمات الكهربائية | AC90~240V；50~60HZ |
| الأبعاد | 290*280*400 مم |
| الوزن الإجمالي/الصافي | 7.0/4.7 كجم |
معلمات الكاميرا:
| الصورة | مستشعر الصورة | 1920*1080 مستشعر FULL HD 1/2.86” |
| البكسل الفعال | 1920*1080 | |
| أبعاد البكسل | 2.75*2.75um | |
| معدل الإطارات | 30 | |
| التعريف | FULL HD | |
| الوظيفة | توازن اللون الأبيض | تلقائي، يدوي |
| التكبير الرقمي | دعم التكبير والتصغير 10X | |
| التحكم في السطوع | تلقائي، يدوي | |
| اللون | R/G/B قابل للتعديل | |
| مجمد | دعم | |
| OSD | تصميم واجهة مستخدم رقمية شاملة، تشغيل الماوس | |
| تحسين تعريف الحواف | دعم | |
| تسجيل الصور والفيديو | دعم | |
| مؤشر متقاطع | دعم، ألوان متعددة اختيارية، خشن/دقيق قابل للتعديل | |
| خط أفقي وعمودي | دعم، ألوان متعددة، أربعة خطوط أفقية وعمودية، موضع متحرك، خط خشن قابل للتعديل | |
| مقارنة الصور | دعم | |
| نطاق ديناميكي واسع | دعم | |
| تقليل الضوضاء الرقمية | دعم | |
| الواجهة | واجهة VGA | إخراج VGA قياسي |
| واجهة التخزين | فتحة بطاقة SD | |
| واجهة USB | واجهة USB2.0 قياسية، يمكن توصيلها بالماوس ونظام الكمبيوتر الشخصي |
