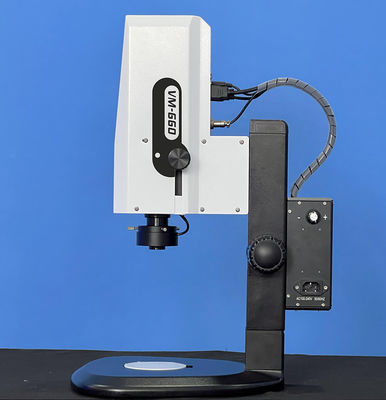

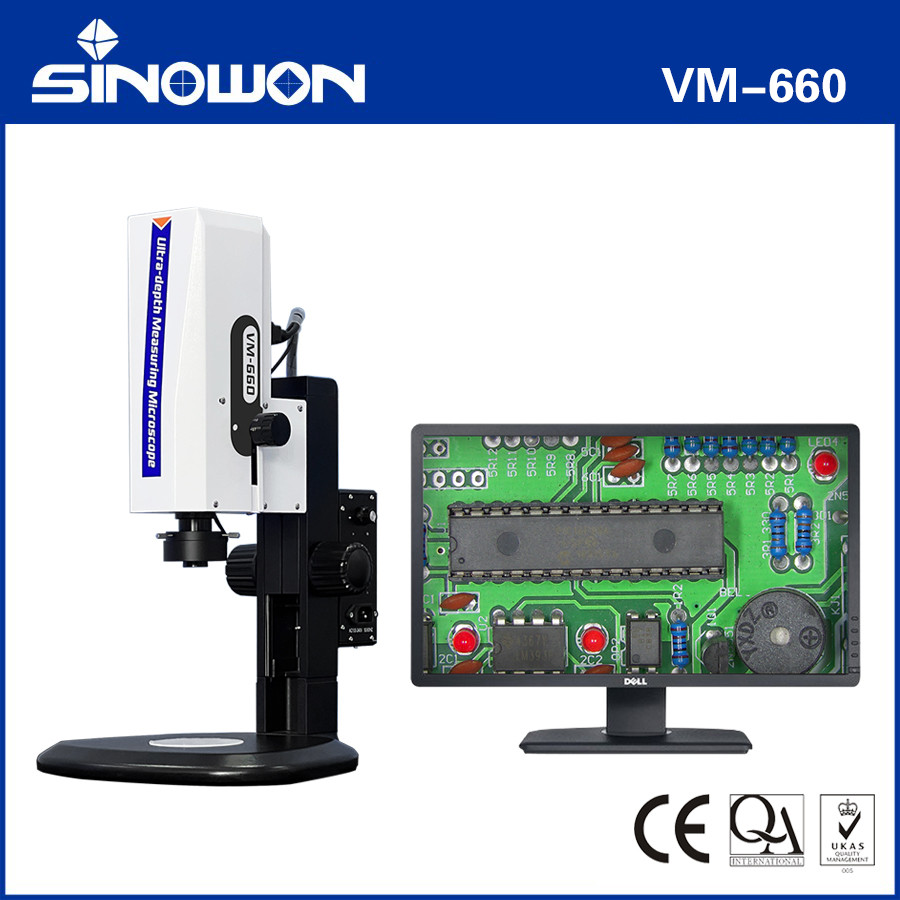

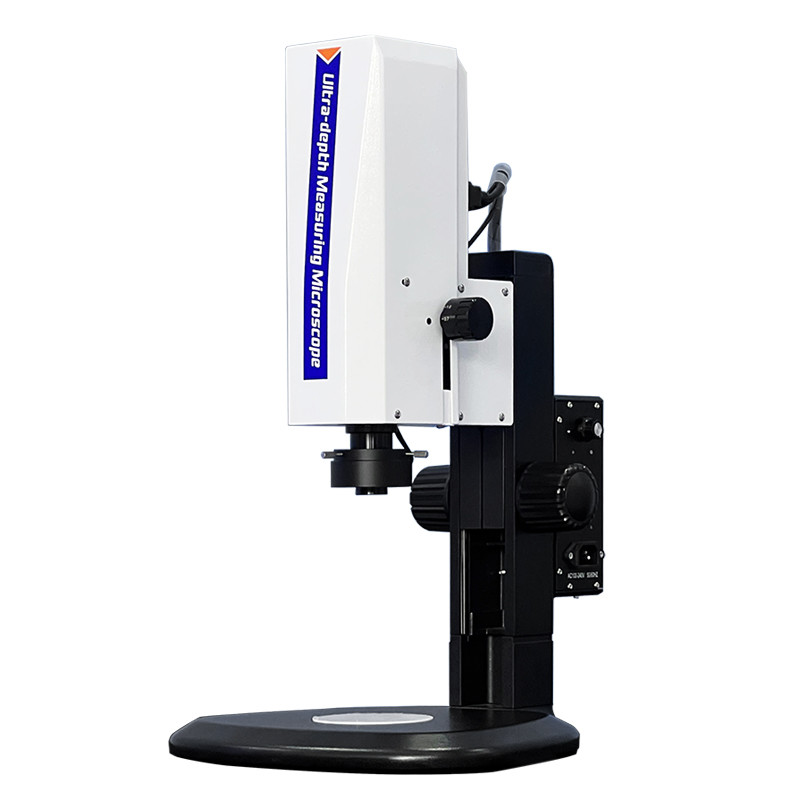

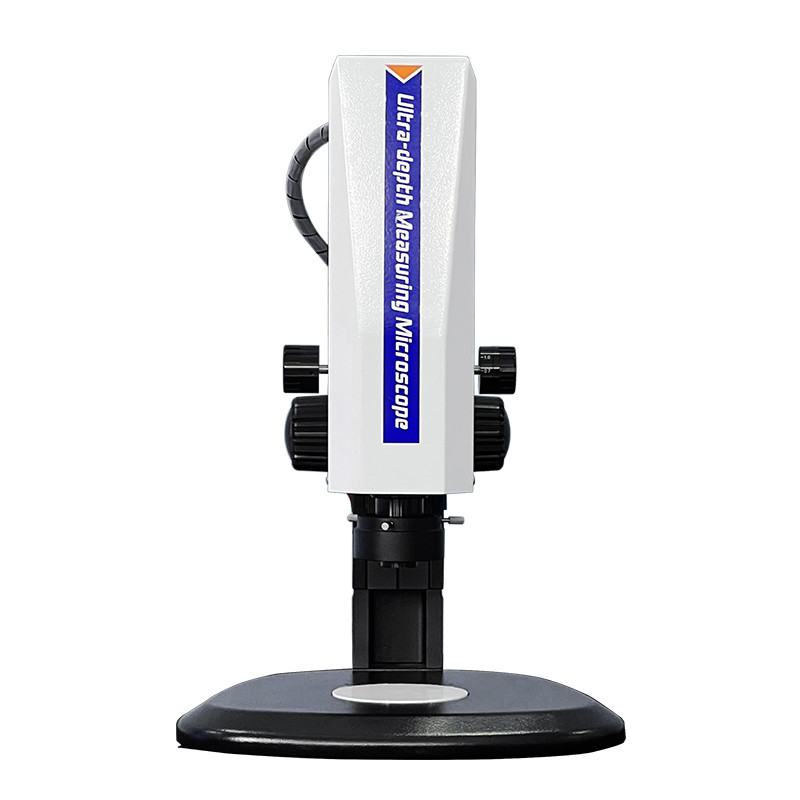

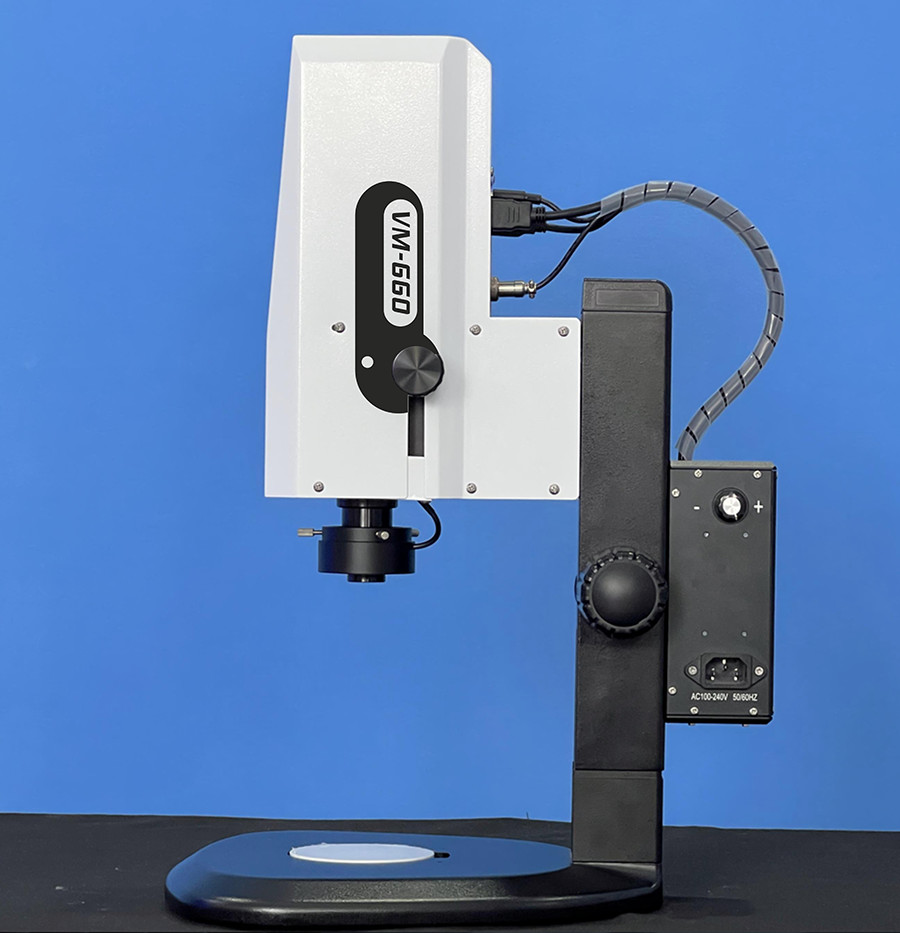

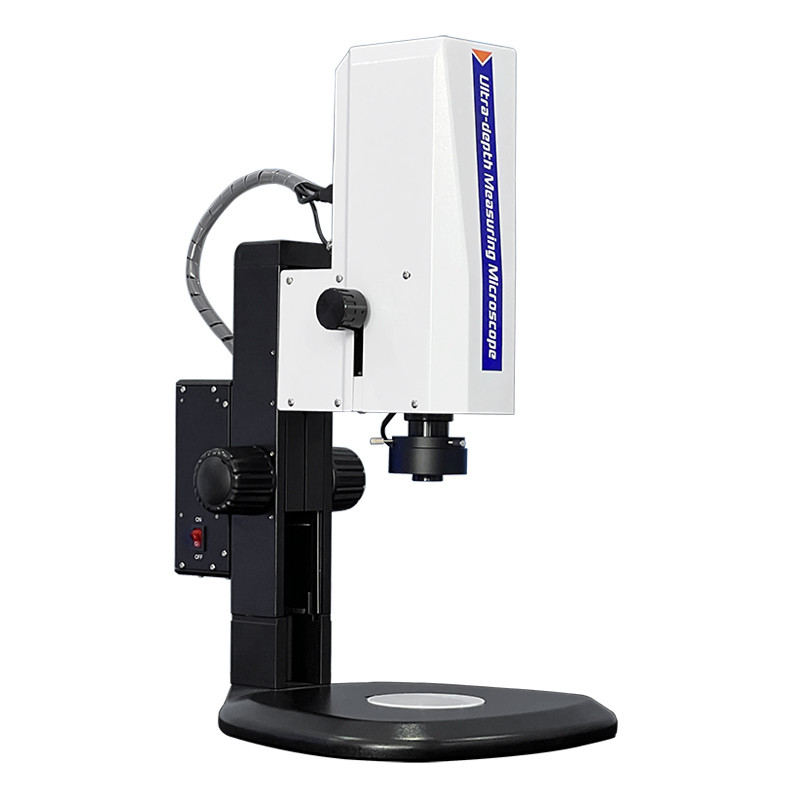

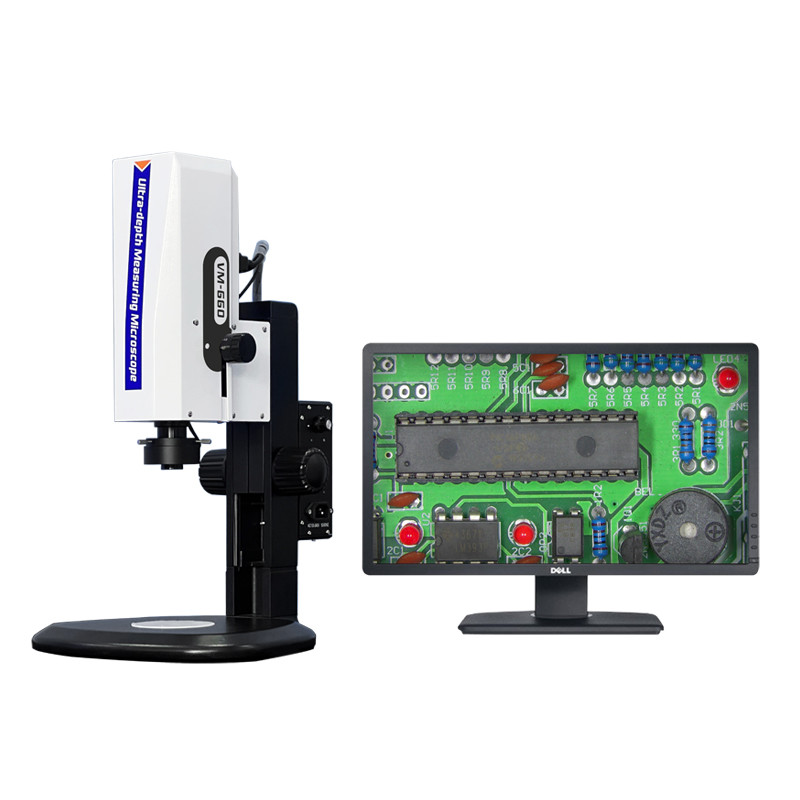

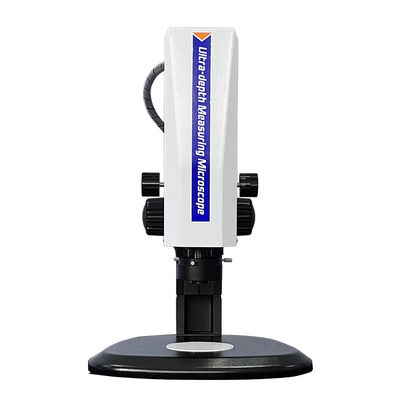

عمق فائقالاندماج مجهر القياس VM-660
التطبيقمجال:
فحص المنتج، فحص المواد والبحث، فحص وتحليل ثنائي الفينيل متعدد الكلور و SMT، الطباعة، فحص المنسوجات، التشريح البيولوجي، الاختبارات الطبية، وغيرها من المجالات.
الخصائص:
l تصميم متكامل، رائع، عصري، سخي؛
l كاميرا مدمجة عالية الدقة متكاملة HDMI، متصلة مباشرة بشاشة HDMI للفحص
l مع عدسة تكبير متوازية عالية الدقة 0.7 ~ 4.5X، فهي أكثر راحة وسرعة لتبديل تكبير العدسة ؛
l مع إضاءة انعكاس سطح LED قابلة للتعديل، يمكن التحكم في السطوع بشكل مستقل ؛
l مع كاميرا صناعية عالية الدقة 1/2 ’’ 2 ميجابكسل، عالية الإطار، مما يجعل الصورة أكثر وضوحًا ؛
l مع وظيفة القياس الخاصة به، يمكنها قياس الأبعاد الخطية مثل المسافة والمحيط والمساحة والزاوية والراديان والعرض والارتفاع وعناصر نصف القطر.
l منصة تحكم متنقلة اختيارية متعددة، تضمن قياس الموضع الدقيق.
المواصفات الفنية:
| سلعة | عمق فائقالاندماج مجهر القياس |
| الموديل | VM-660 |
| الكود # | 451-660 |
| التكبير الإلكتروني |
25X ~ 150X (شاشة LCD HDMI 16: 9 21.5 ”) (متوفر تخصيص 5X ~ 3000X) |
| النظام البصري | عدسة تكبير 0.7X ~ 4.5X |
| نسبة التكبير: 6.5: 1 | |
| مرآة محول كاميرا C-mount 0.5X | |
| معلمات الكاميرا | 2 ميجابكسل (1920 * 1080) |
| حجم الصورة: 1/2 ” | |
| الإطارات: 1080P @ 60fps | |
| وظيفة القياس | يتم قياس الأبعاد الخطية مثل المسافة والمحيط والمساحة والزاوية والراديان والعرض والارتفاع وعناصر نصف القطر |
| حفظ التاريخ | صورة مع نتيجة القياس أو ملف EXCEL |
| طريقة القياس | تشغيل الماوس، تحديد النقاط الذكي / تحديد النقاط اليدوي |
| دقة القياس | 0.02 مم ~ 0.003 مم |
| الإضاءة | إضاءة سطح LED قابلة للتعديل |
| حامل المجهر | مسافة السفر على المحور Z: 100 مم |
| المعلمات الكهربائية | AC90 ~ 240V / 50 ~ 60HZ |
| الأبعاد | 375 * 285 * 500 مم |
| الوزن الصافي | 6.5 كجم |
أناأداء الصورة
أ: شاهد Gem Inspection
ب: فحص لحام ثنائي الفينيل متعدد الكلور
قياسFunctionأناntroduction:
يمكن لـ VM-660 قياس الخطوط المستقيمة والزوايا والدوائر متحدة المركز والخطوط المتوازية والمسافة من نقطة إلى خط ونقطة وخط إلى دوائر متحدة المركز والقطر والمحيط والمساحة والطول والعرض المستطيل، ويمكنه حساب المحيط والمساحة. يمكنه قياس المضلع وحساب مساحته. يمكن إخراج جميع تقارير القياس المقابلة إلى قرص ذاكرة فلاش.
مجال الرؤية:
مواصفات التكبير:
| التكبير البصري | تكبير الفيديو | X (مم) | Y (مم) | D (مم) |
| 0.7X / 2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X / 2 | 35X | 12.8 | 9.6 | 16 |
| 2X / 2 | 70X | 6.4 | 4.8 | 8 |
| 3X / 2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X / 2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X / 2 | 150X | 2.84 | 2.14 | 3.56 |
ملحقات اختيارية:
