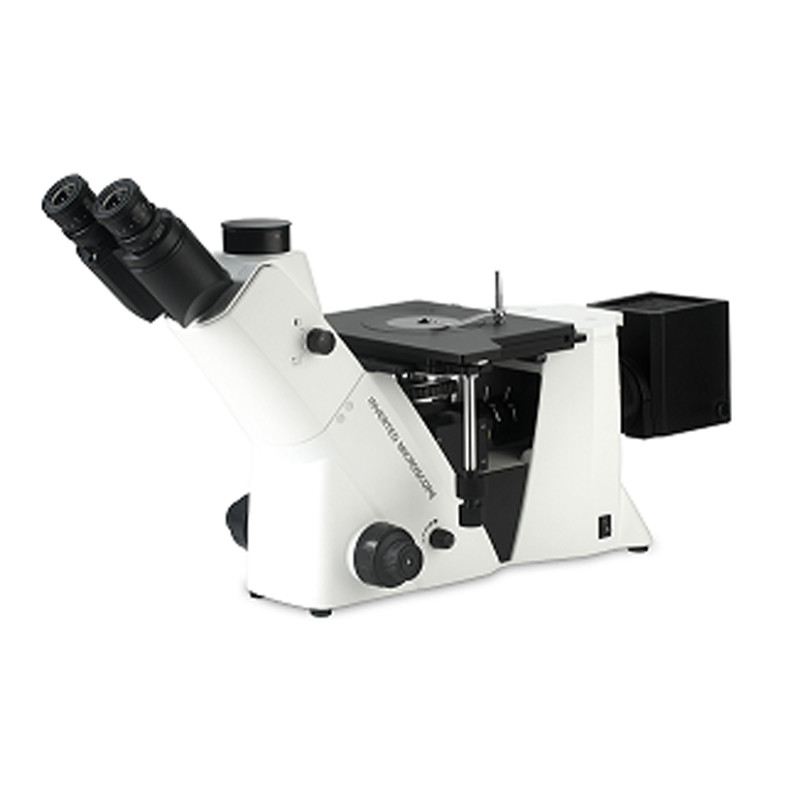

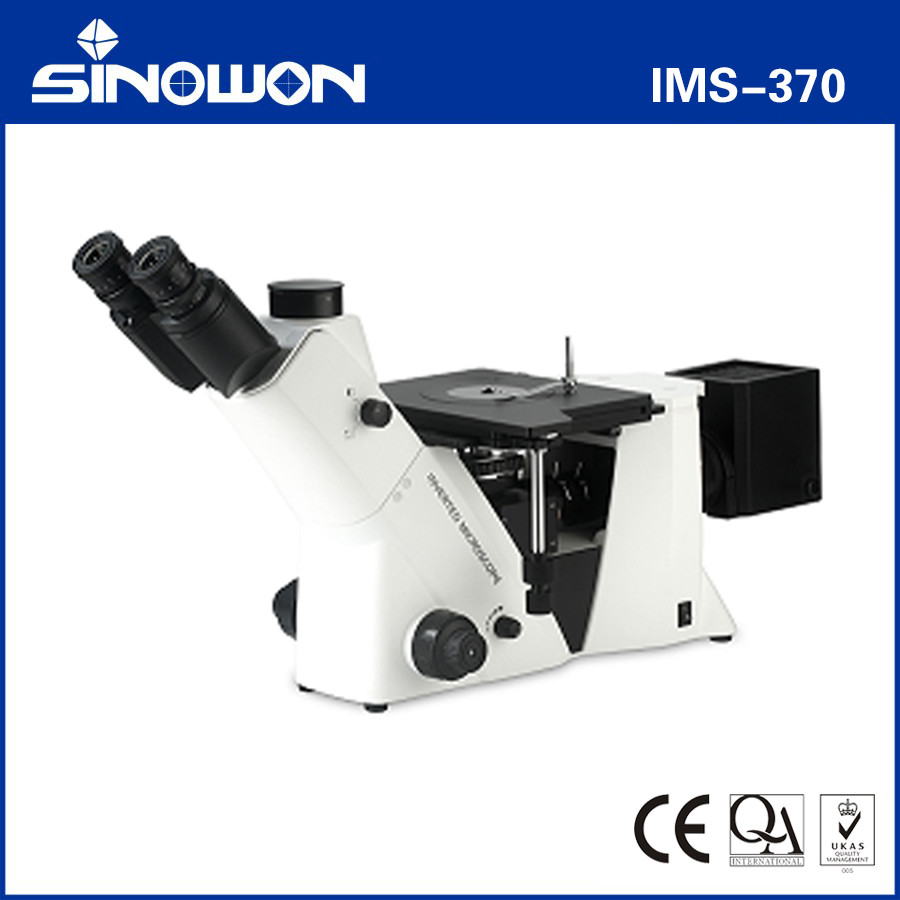

المجهر المعدني المعاكس IMS-370
مقدمة المنتج
● أبحاث جديدة وتطويرات جديدة
● الجمع مع المجال الخفيف ، المجال المظلم ، الملاحظة الاستقطابية وما إلى ذلك. تستخدم على نطاق واسع في المعادن ، المعادن ، المجال الإلكتروني.
● هدف المجال المظلم,قم بالملاحظة في المجال المظلم والضوئي
● عاكسة ذات مجال رؤية كبير الحجم، مجال رؤية يصل إلى 22 ملم للمراقبة المريحة.
● مرحلة عمل ثلاثية الطبقات ذات الأحجام الكبيرة ، المزيد من الخيارات للعينات.
المواصفات التقنية:
| البند | المواصفات | IMS-370 | IMS-370د | |
| العين | WF10 × 22mm ((يمكن تعديلها) | ● | ● | |
| WF10 × 22mm ((يمكن تعديلها ، الشبكة 0.1mm) | ● | ● | ||
|
المعادن LWD Infinity أهداف الخطة |
الـ LPL 5 × 0.13 | W.D=16.04mm | ● | ○ |
| الـ LPL 10 × 0.25 | W.D.= 18.48ملم | ● | ○ | |
| الـ LPL 20×/0.40 | W.D.= 8.35ملم | ● | ○ | |
| الـ LPL 50×/0.70 | W.D.= 1.95ملم | ● | ○ | |
| LPL 80 × 0.80 | W.D. = 0.85ملم | ○ | ○ | |
| LPL 100 × / 0.90 ((جاف) | W.D.= 1.10mm | ○ | ○ | |
|
المعادن LWD Infinity خطة الأهداف للمجال المشرق والمظلم |
M PLAN 5×/0.13 BD | W.D=16.04mm | ● | |
| M PLAN 10 × / 0.25 BD | W.D.= 18.48ملم | ● | ||
| M PLAN 20 × / 0.40 BD | W.D.= 8.35ملم | ● | ||
| M PLAN 50×/0.70 BD | W.D.= 1.95ملم | ● | ||
| رأس ثلاثي العين |
ميل 30 درجة، المسافة بين البصيلات: 48-76 ملم توزيع الضوء (كلاهما):100: 0 ((100% للعين) 80:20 ((80٪ للرأس الثلاثي العين، و 20٪ للعين) |
● | ● | |
| مقطع الأنف | خمس مرات | ● | ||
| الكوادبليكس (خاصة لأهداف المجال المشرق / المظلم) | ● | |||
| المرحلة الميكانيكية | حجم المسرح: 210mm×180mm، نطاق التنقل:50×50mm ، النطاق: 0.1mm | ● | ● | |
| وحدة التركيز القاسية والرقيقة |
ضربة ضخمة: 10 ملم ضربة دقيقة لكل دوران: 0.2 ملم، قسمة دقيقة 2 ميكرو مترا. |
● | ● | |
| وحدة الاستقطاب | المقطب / المحلل | ● | ● | |
| الإضاءة | 12V/50W الهالوجين ((جهد الدخول:100V 240V) | ● | ● | |
| مصباح 5WLED (جهد الدخول: 100V 240V) | ج | |||
| مصباح 10WLED مدخل Dc (جهد عالمي: 100V ~ 240V) | ○ | |||
| نظام تشغيل وإغلاق الطاقة التلقائي | إيقاف التشغيل تلقائيًا عند مغادرة المستخدم لمدة 10 دقائق ، تشغيل تلقائيًا عند اقتراب المستخدم | ○ | ○ | |
| مرشح | الأزرق | ● | ● | |
| الأخضر/ اللون الأحمر/ الرمادي | ○ | ○ | ||
| C-mount | 1×/0.75×/0.5×C-Mount (يمكن ضبط التركيز) | ○ | ○ | |
| محول للصور الرقمية | الاستخدام لشركة كانون/نيكون/أوليمبوس الخ. | ○ | ○ | |
ملاحظة: "●"في الجدول هو الملابس القياسية، "○" هو الملحقات الاختيارية.
حجم التعبئة: 660mm × 590mm × 325mm الوزن الإجمالي: 17 kgs الوزن الصافي: 12.5 kgs
المعلمات التقنية من عدسة الهدف
| الهدف | لا شيء |
مسافة العمل (ملم) |
IMS-370 | IMS-370د | |
|
المعادن LWD Infinity أهداف الخطة |
LPL 5 × | 0.13 | 16.04 | ● | |
| الـ LPL 10 × | 0.25 | 18.48 | ● | ||
| الـ LPL 20 × | 0.40 | 8.35 | ● | ||
| الـ LPL 50 × | 0.70 | 1.95 | ● | ||
| LPL 80 × | 0.80 | 0.85 | ○ | ||
| LPL100 × ((جاف)) | 0.90 | 1.10 | ○ | ||
|
المعادن LWD Infinity أهداف التخطيط للمجال المشرق / المظلم |
M PLAN 5 × BD | 0.13 | 16.04 | ● | |
| M PLAN 10 × BD | 0.25 | 18.48 | ● | ||
| M PLAN 20 × BD | 0.40 | 8.35 | ● | ||
| M PLAN 50 × BD | 0.70 | 1.95 | ● |
مواصفات الهدف: "●" هي ملابس قياسية، "○" هي الملحقات الاختيارية.
