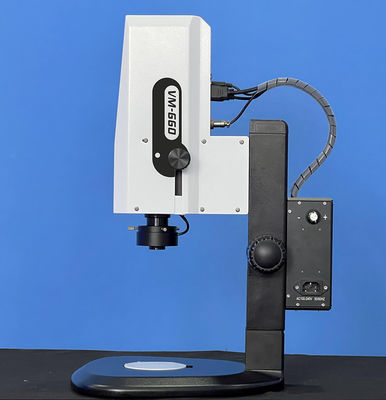

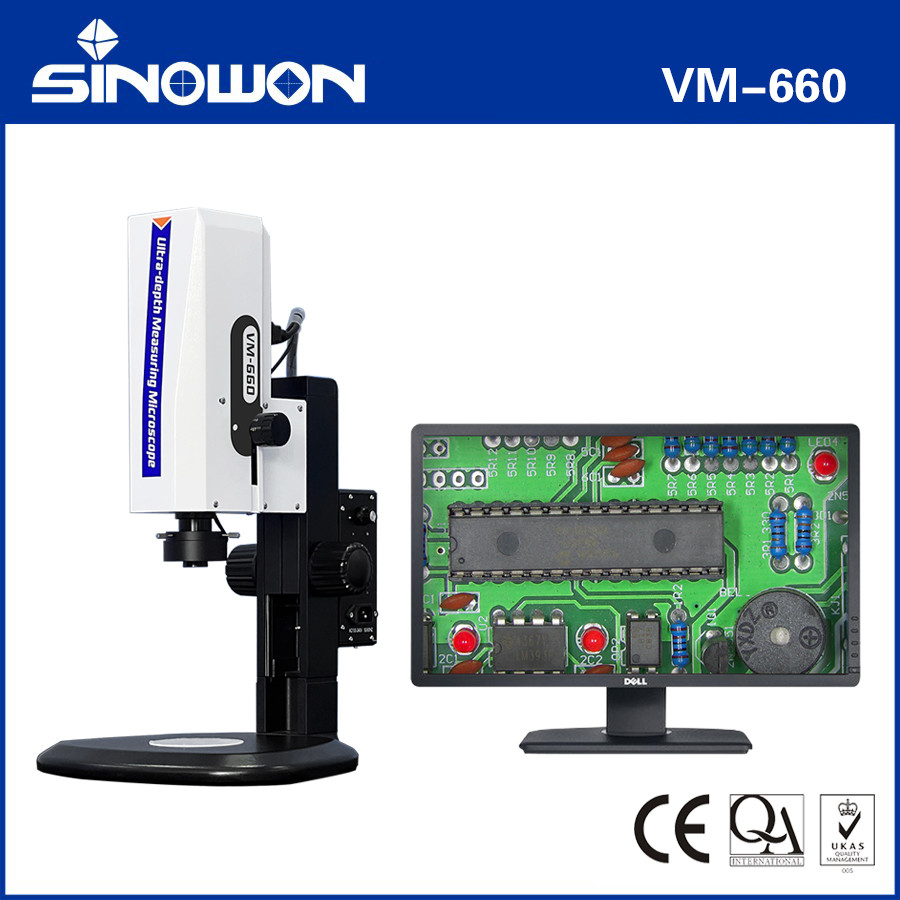

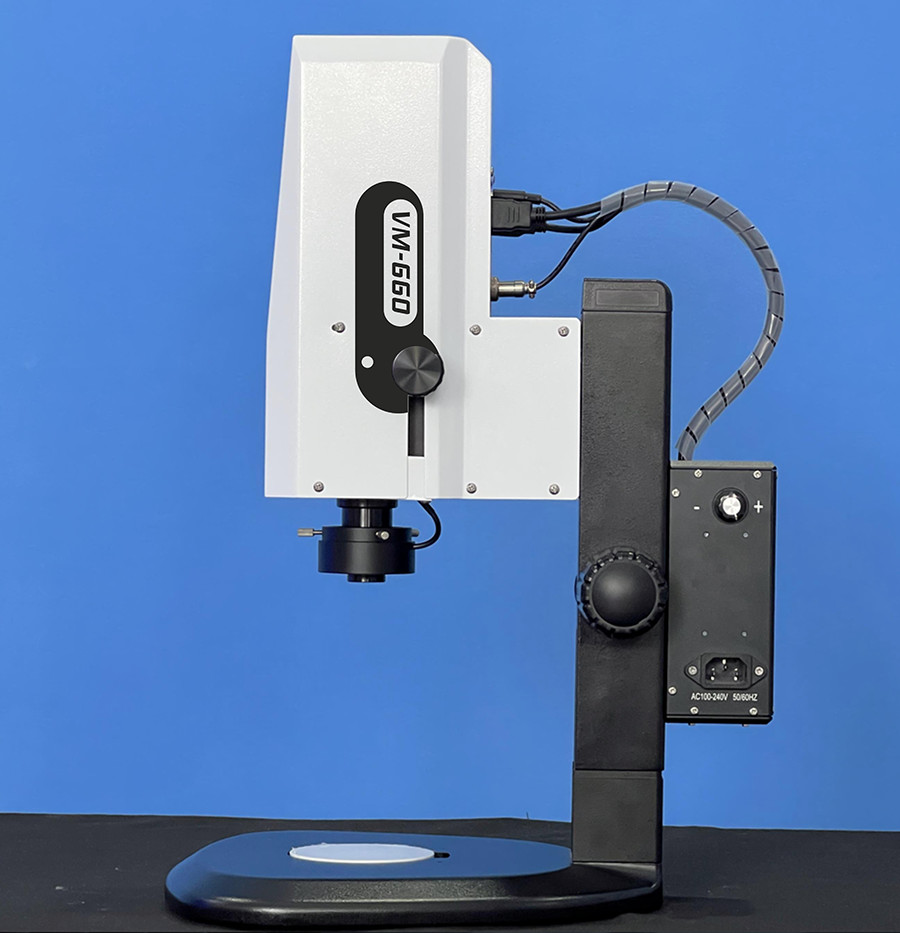

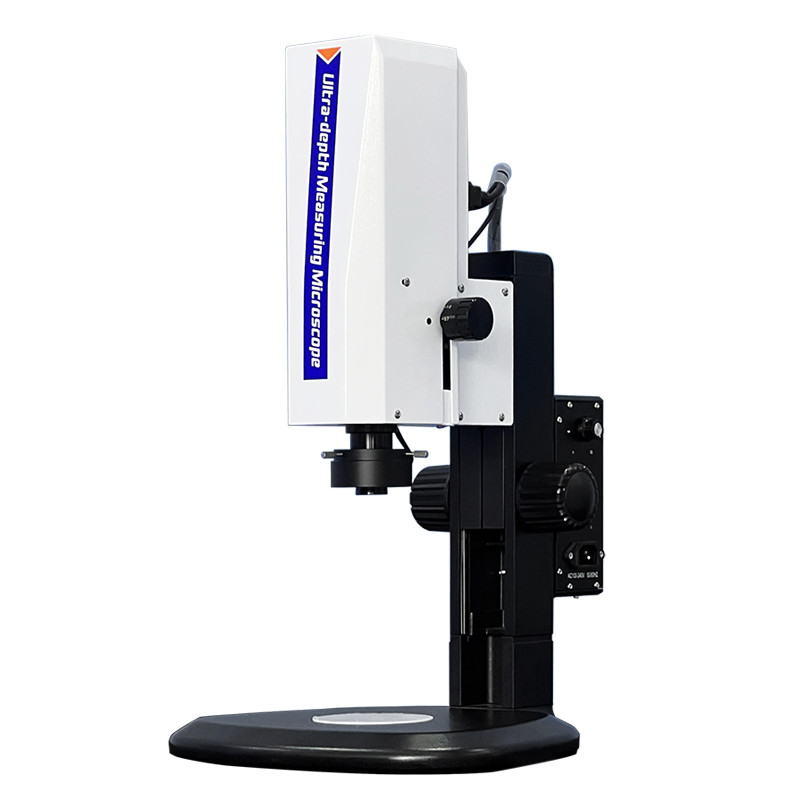

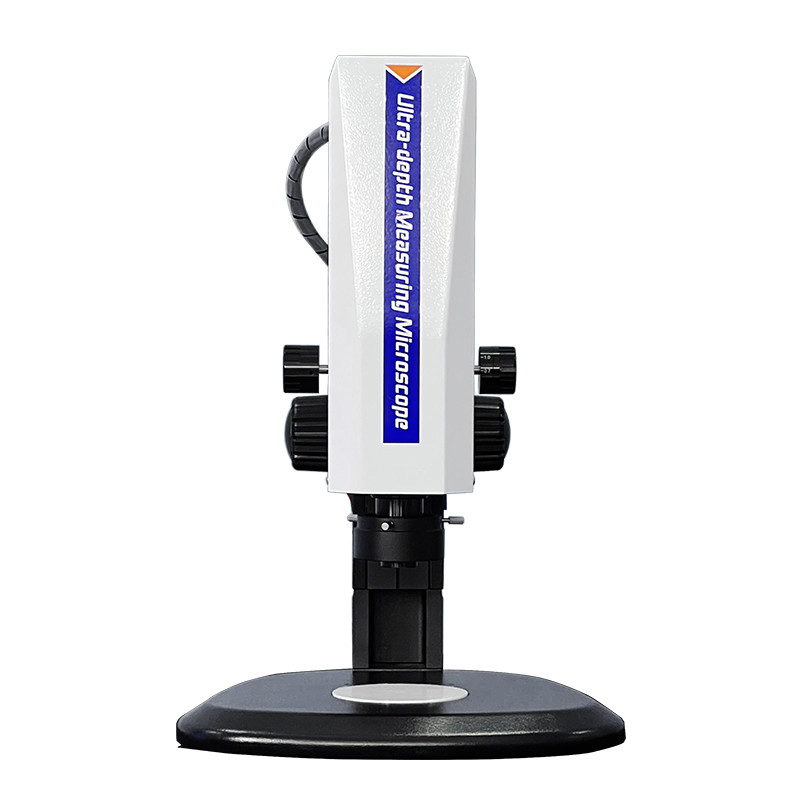

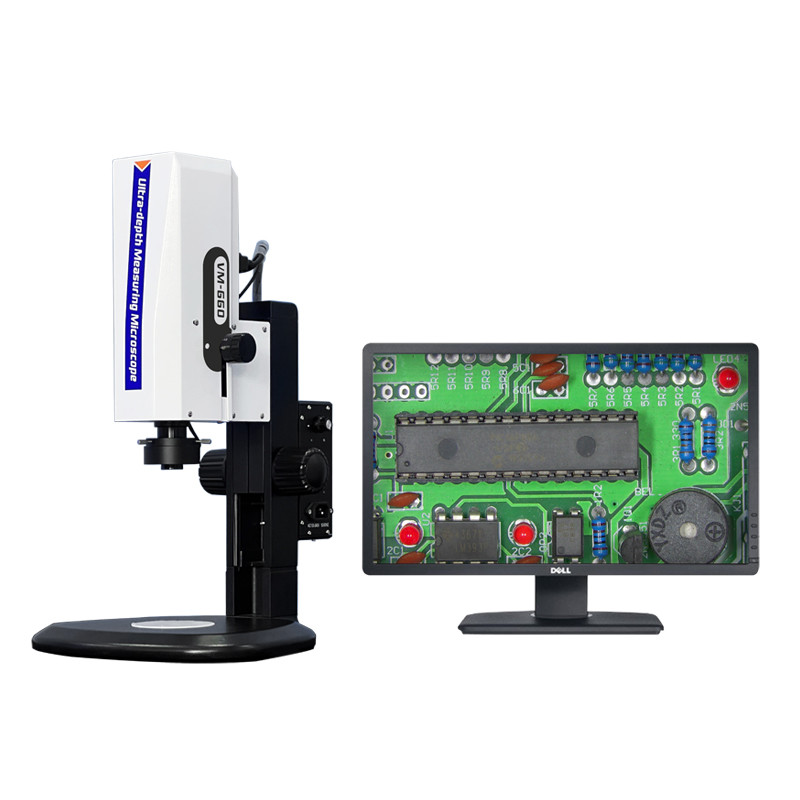

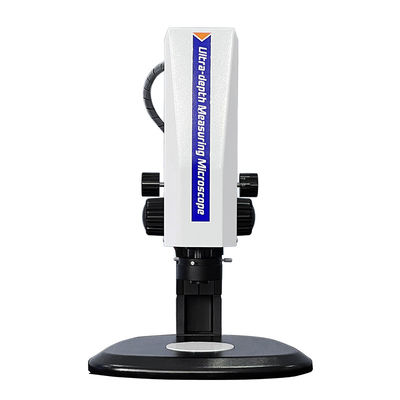

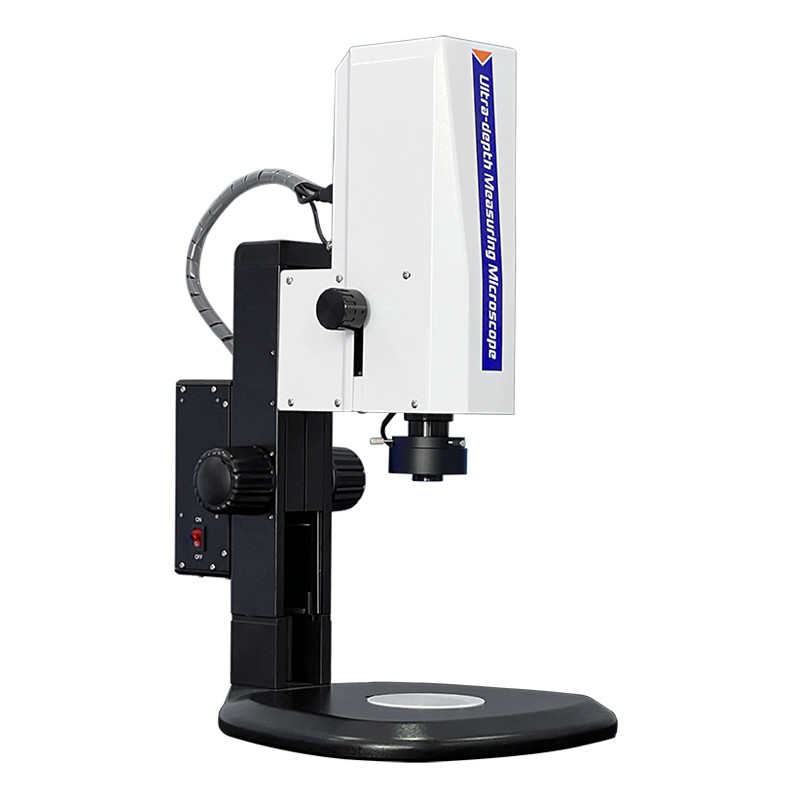

عمق فائقالاندماج المجهر القياسي VM-660
التطبيقالحقل:
فحص المنتجات، فحص المواد والبحوث، فحص و تحليل PCB و SMT، الطباعة، فحص المنسوجات، التشريح البيولوجي، الاختبار الطبي، ومجالات أخرى.
الخصائص:
تصميم متكامل، رائع، موضة، سخي
l كاميرا HDMI متكاملة عالية الوضوح ، متصلة مباشرة بشاشة HDMI للتفتيش
l مع عدسة تكبير عالية الوضوح 0.7 ~ 4.5X متوازية، فمن أكثر ملاءمة وسريعة لتغيير تكبير الهدف؛
l مع إضاءة انعكاس سطح LED قابلة للتعديل ، يمكن التحكم في الوضوح بشكل مستقل.
l مع 1/2 ′′ 2Mpixel عالية الوضوح، الكاميرا الصناعية عالية الإطار، مما يجعل الصورة أكثر وضوحا؛
l مع وظيفة القياس الخاصة بها ، يمكن أن تقيس الأبعاد الخطيّة مثل المسافة ، المحيط ، المساحة ، الزاوية ، الشعاع ، العرض ، الارتفاع ، والعناصر نصف قطرها.
l منصة التحكم المتنقلة متعددة الاختيارية، تضمن قياس الموقف الدقيق.
المواصفات التقنية:
| السلع | عمق فائقالاندماج المجهر القياس |
| النموذج | VM-660 |
| الرمز# | 451-660 |
| تكبير إلكتروني |
25X ~ 150X (HDMI 16:9 21.5 ′′ شاشة LCD) (متاحة تخصيص 5X ~ 3000X) |
| النظام البصري | 0.7X~4.5X عدسة تكبير |
| نسبة التكبير:6.5:1 | |
| 0مرآة محول الكاميرا ذات القيادة C | |
| معايير الكاميرا | 2MPixel ((1920*1080) |
| حجم الصورة: 1/2 | |
| الإطارات:1080P@60fps | |
| وظيفة القياس | يتم قياس الأبعاد الخطيّة مثل المسافة، والحدّ، والمساحة، والزاوية، والراديان، والعرض، والارتفاع، والعناصر نصف قطرها |
| حفظ التاريخ | الصورة مع نتيجة القياس أو ملف EXCEL |
| طريقة القياس | تشغيل الفأرة، اختيار النقطة الذكية / اختيار النقطة اليدوية |
| دقة القياس | 0.02mm ~ 0.003mm |
| الإضاءة | إضاءة سطح LED قابلة للتعديل |
| موقف المجهر | محور Z السفر: 100mm |
| المعلمات الكهربائية | AC90~240V/50~60HZ |
| البعد | 375*285*500 مم |
| الوزن الصافي | 6.5 كجم |
أناماجي أداء
أ: راقب الجوهرة Iالتفتيش
ب: تفتيش لحام PCB
القياسFالتطهيرأنامقدمة:
VM-660 يمكنها قياس الخطوط المستقيمة، الزوايا، الدوائر المركزية، الخطوط المتوازية، المسافة بين النقطة والخط، النقطة والخط إلى الدوائر المركزية، القطر، المحيط والمساحة،طول وعرض المستطيل، ويمكن حساب محيط والمساحة. يمكن قياس متعددة الأطراف وحساب مساحتها. يمكن إخراج جميع تقارير القياسات المقابلة إلى قرص الذاكرة الفلاش.
مجال الرؤية:
مواصفات تكبير:
| تكبير بصري | تكبير الفيديو | X ((ملم) | Y ((ملم) | D ((ملم) |
| 0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X/2 | 35X | 12.8 | 9.6 | 16 |
| 2X/2 | 70X | 6.4 | 4.8 | 8 |
| 3X/2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X/2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
الملحقات الاختيارية:
