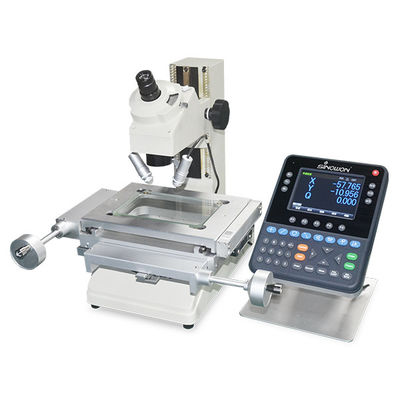

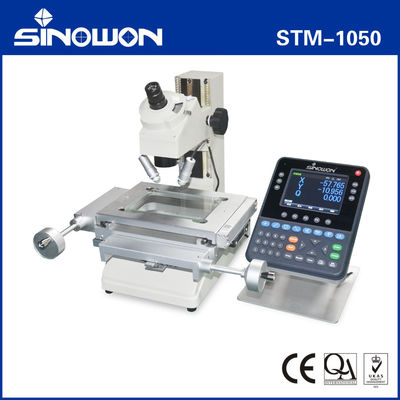

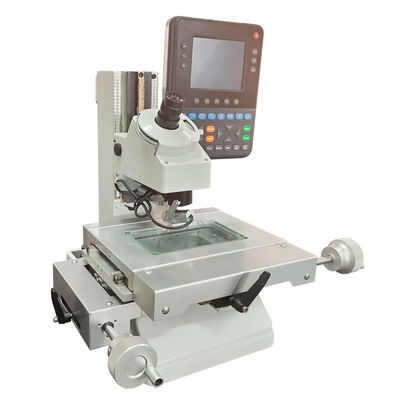

مجهر صانعي الأدوات الرقمي STM-1050
الخصائص:
● مسافة حركة المنصة الدقيقة: 100 × 50 مم؛
● مقياس خطي عالي الدقة: 0.5 ميكرومتر؛
● شاشة ملونة متعددة الوظائف للقراءة الرقمية: DP400؛
● عدسة موضوعية بإنارة عاكسة حلقية LED قابلة للتعديل؛
● بدقة عالية وثبات عالي.
التطبيق:
يستخدم على نطاق واسع في الصناعات الميكانيكية والمترية والإلكترونية والخفيفة؛ والجامعات والمعاهد وقسم القياس. يمكن لمجهر صانعي الأدوات الرقمي الكشف عن أبعاد المحيط وشكل السطح لمجموعة متنوعة من قطع العمل المعقدة، مثل القوالب وقطع التثقيب والكامات والخيوط والتروس وقواطع الطحن.
المواصفات:
| الموديل | STM-1050 |
| الكود # |
531-130 |
| حجم المنصة المعدنية | 252 × 252 مم |
| حجم المنصة الزجاجية | 196 × 96 مم |
| الدقة | 0.5 ميكرومتر |
| دقة القياس | ≤5 ميكرومتر |
| جهاز القياس | قراءة رقمية DP400 |
| الحد الأقصى لارتفاع العينة | 115 مم |
| الحد الأقصى لوزن العينة | 5 كجم |
| الحد الأقصى للتكبير | 150 × (Φ0.13 مم) (15 × العدسة العينية + 10 × العدسة الشيئية) |
| الحد الأدنى للتكبير | 20 × (Φ6.5 مم) (10 × العدسة العينية + 2 × العدسة الشيئية) |
| التكبير القياسي | 30 × (Φ0.13 مم) (15 × العدسة العينية + 2 × العدسة الشيئية) |
|
مسافة العمل القياسية |
67 مم |
| الأنبوب البصري | أحادي مع زاوية انحدار 30 درجة |
| 15 × عدسة عينية مع شبكة متقاطعة | |
| العدسة العينية | WF15/13 |
| العدسة الشيئية | التكبير: 2 × |
| مسافة العمل: 2.638 بوصة (67 مم) | |
| نطاق المنقلة العينية | 360 درجة |
| تدرج المنقلة العينية | 1 درجة |
| قراءة الزاوية الورنية | 6 دقائق |
| إضاءة المحيط | مصدر الضوء: مصباح التنغستن (24 فولت؛ 2 واط) |
| إضاءة السطح | إضاءة LED حلقية قابلة للتعديل للسطوع |

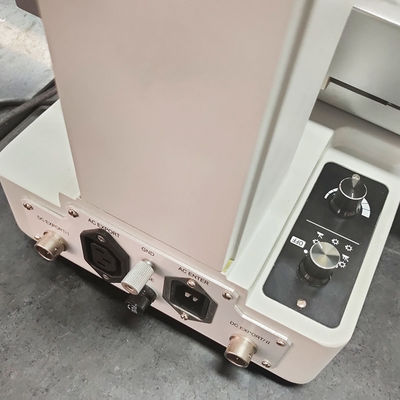

| مصدر الطاقة | تيار متردد 110 فولت/60 هرتز؛ 220 فولت/50 هرتز |
| الأبعاد (العمق × العرض × الارتفاع) | 415 × 315 × 420 مم |
| أبعاد التعبئة (العمق × العرض × الارتفاع) | 210 × 333 × 391 مم |
| الوزن الإجمالي/الصافي | 30 كجم/25 كجم |
