مع خصائص قياس فلاش الرؤية في المجال الكبير، الدقة العالية، الأتمتة، التصوير عن بعد وبرنامج معالجة الصور الذكية تتعاون معا لقياس،أي مهمة قياس تصبح فعالة للغايةفقط وضع قطعة العمل في نطاق القياس الفعلي ثم اضغط على الزر،سيتم تصدير جميع الأبعاد ثنائية الأبعاد للقطعة بعد الانتهاء الفوري من بيانات الاختبار.
تطبيقات الصناعة:
يستخدم على نطاق واسع في القياس السريع في دفعات من المنتجات الصغيرة الحجم والأجزاء مثل الآلات والإلكترونيات والقوالب والتصنيع بالحقن والأجهزة والقطن والأجهزة الكهربائية منخفضة الجهدالمواد المغناطيسية، طابع الدقة، الموصلات، المحطات، الهواتف المحمولة، الأجهزة المنزلية، لوحات الدوائر المطبوعة، الأجهزة الطبية، الساعات، أدوات القطع، الخ
خصائص المنتج:
l تستخدم خوارزميات معالجة الصور مثل الكشف عن حافة البكسل الفرعي، والإزالة التلقائية للقشرة وإزالة النقاط غير الطبيعية، وانحدار أصغر مربعات لضمان دقة الاختبار.
إنه يكسر اتفاقية القياس الأبعاد من خلال تمكين قياس التصوير الكلي دون تحريك منصة الاختبار ، مع سرعة عالية ودقة عالية.
يمكن تلقائيًا حفظ شكل العينة واتجاهها دون تكرار وضعها. ويمكن قياس القطعة العاملة بالضغط على زر واحد فقط بعد وضعها.
إنه مناسب لقياسات الشرائح لأن المعدات ستقوم بالقياس تلقائيًا بعد تحديد قطع العمل العديدة وعناصر الاختبار تلقائيًا.
يتم تسجيل قيم القياس وإخراجها تلقائيًا ، ثم سيتم إجراء إحصاءات وتحليلات لجعل تطبيق بيانات الاختبار أكثر ملاءمة.
يستخدم عمق المجال العالي، عدسات تلي مركزية ذات تشويه منخفض لضمان صور حافة واضحة، لا تشويه، واستعادة حجم المنتج الحقيقي، والقضاء على أخطاء القياس.وضمان دقة القياس و قابليته للتكرار.
1 قياسات القطع الفعالة تقصر كثيراً وقت القياس، وتحسن كفاءة القياس، وتقلل من تكاليف العمل، وتقضي على الأخطاء البشرية.
المعلمات التقنية:

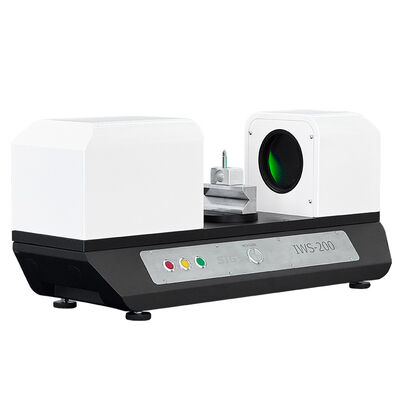

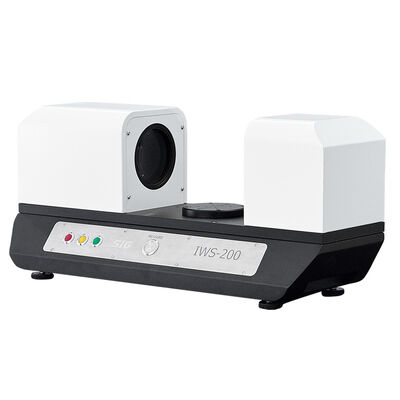

| السلع | نظام قياس الرؤية الفورية الأفقية |
| النموذج | IWS-200 |
| الرمز # | 500-200 |
| نطاق القياس | φ100mm، قطر خارجية المرحلة 120mm |
| مسافة العمل | 145 ملم (ثابتة، إلى مركز المرحلة) |
| دقة القياس | ±2.0μm |
| دقة التكرار | ± 0.5μm |
| مستشعر الصورة (بيكسل) | كاميرا 1 بوصة USB3.0، 2000W بكسلات |
| نظام الإضاءة | المصدر الضوئي الأسفل الموازي ، ضوء حلقة السطح اختياري |
| العدسة | عدسة تليمركزية ذات تكبير واحد |
| عمق المجال | 12ملم |
| بيئة العمل | درجة الحرارة: 0°~45°C |
| الرطوبة: 45٪ ~ 75٪ RH | |
| الاهتزاز:<0.002g،<15Hz | |
| برنامج قياس | برنامج قياس فلاش مخصص لـ Geomea |
| وقت الاختبار | < 5S (أقل من 100 حجم اختبار) |
| بيانات الناتج | تقرير بيانات اختبار الإخراج التلقائي |
| وظيفة القياس | قياس ثنائي الأبعاد: النقطة والخط والدائرة والقوس والزاوية والمسافة والهالة وحلقة O والخروط والمستطيلات والموازية |
| الوظائف المساعدة | التقاطع، الموازي، الرأسي، التماس، المكافئ |
| التسامح الهندسي |
التسامح الأبعاد، التسامح الموقع، الشكل والتسامح الموقع (الموقف، المركزية، العمودية، التوازي، المستدير الحقيقي، المستقيم الحقيقي، الخط الخ) |
| قدرة حاملات الآلات | 20 كجم |
| نظام التشغيل | دعم لنظام التشغيل WIN10، 32/64 بت |
| لغة التشغيل | الإنجليزية، الصينية المبسطة، الصينية التقليدية، يمكن إضافة لغات أخرى |
| إمدادات الطاقة | 220 فولت / 50 هرتز / 10A |
| أبعاد المخطط (د)W(هـ) | (715*263*318) ملم (باستثناء العرض) |
| الوزن الصافي | 31 كجم |
