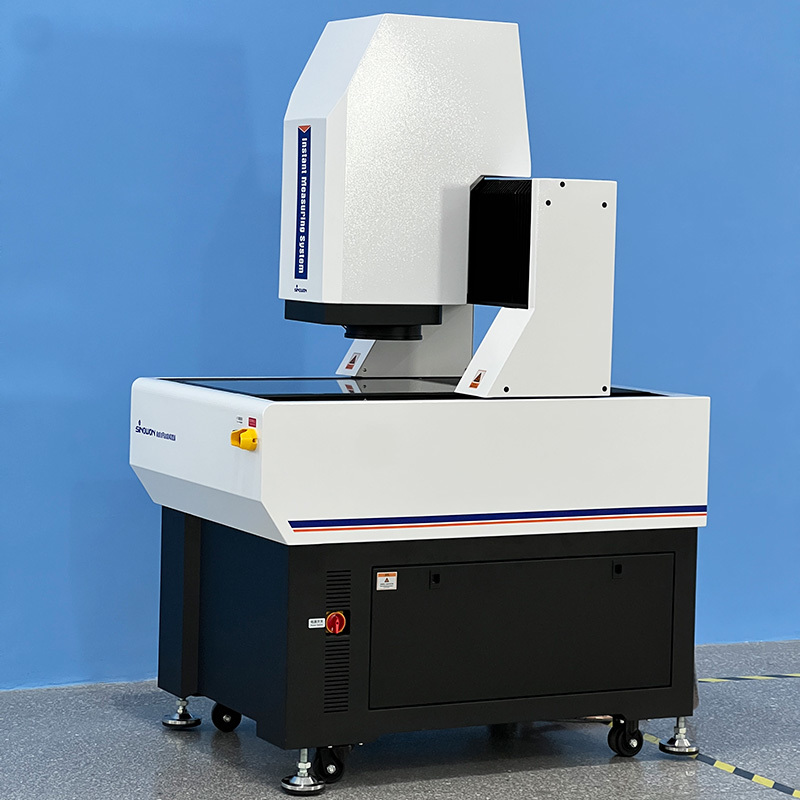

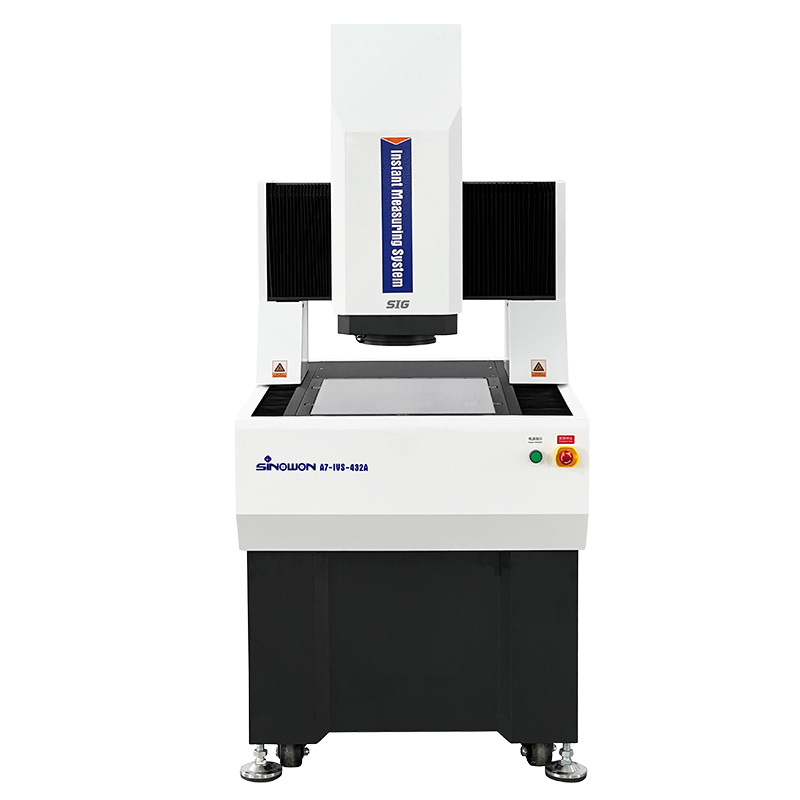

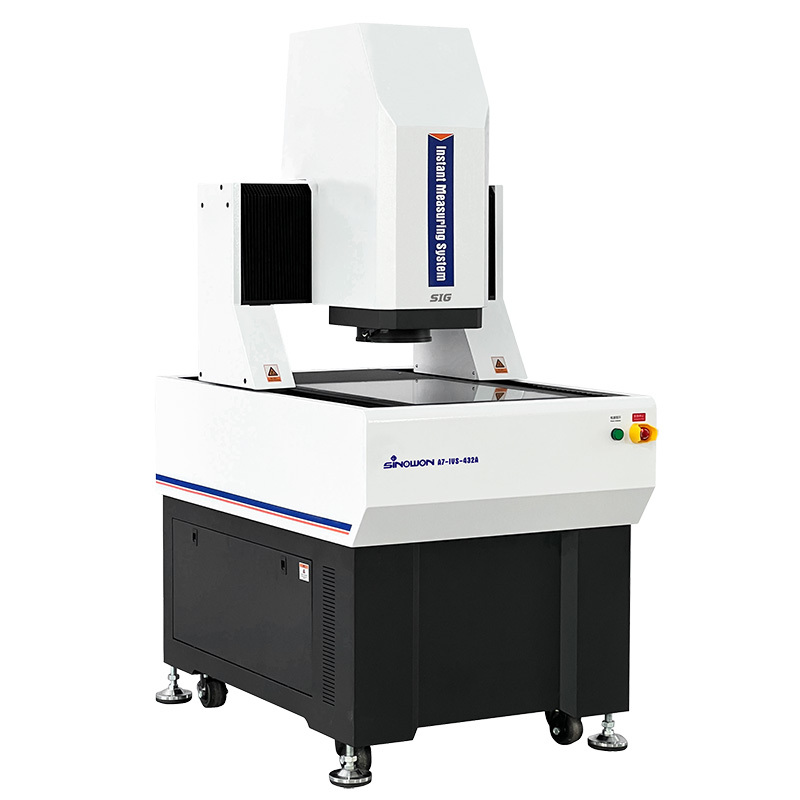

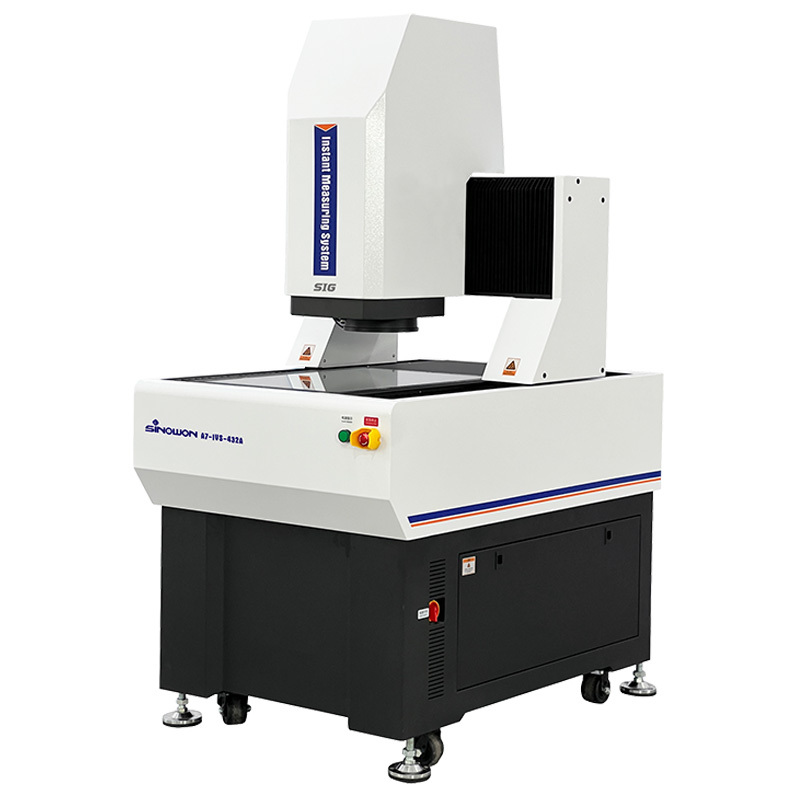

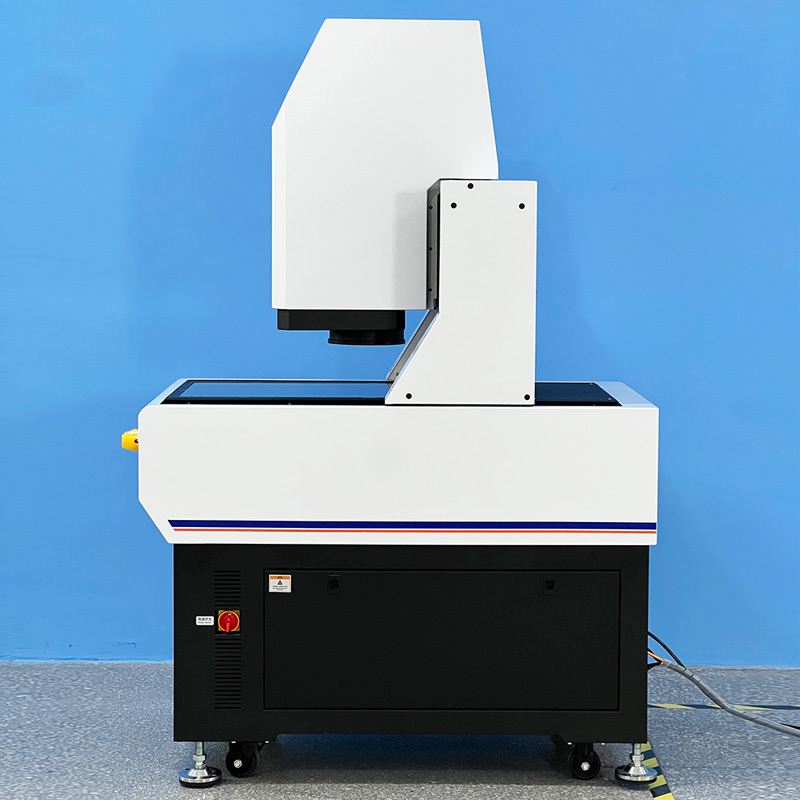

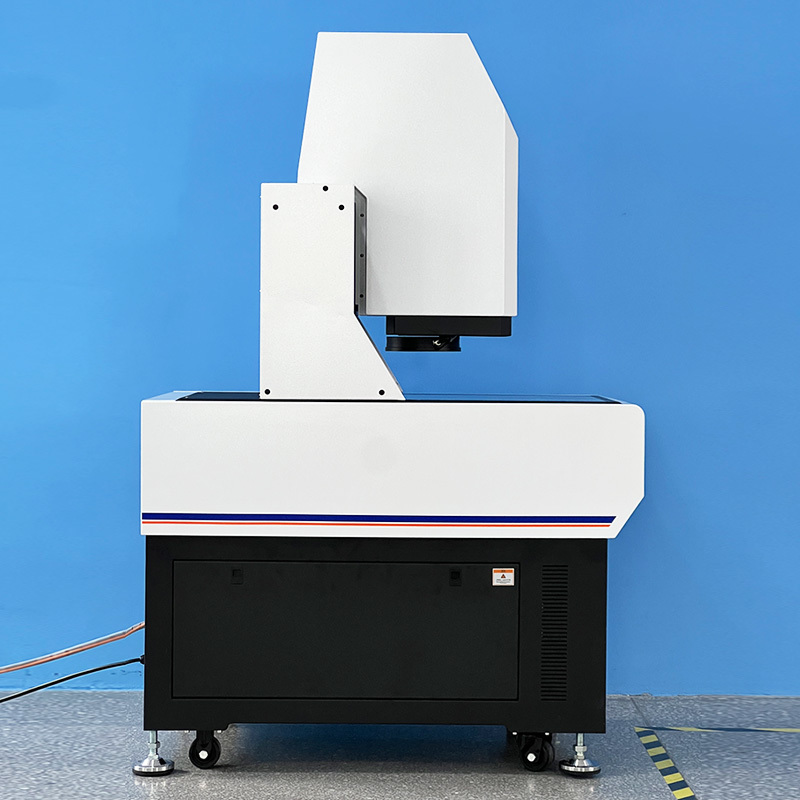

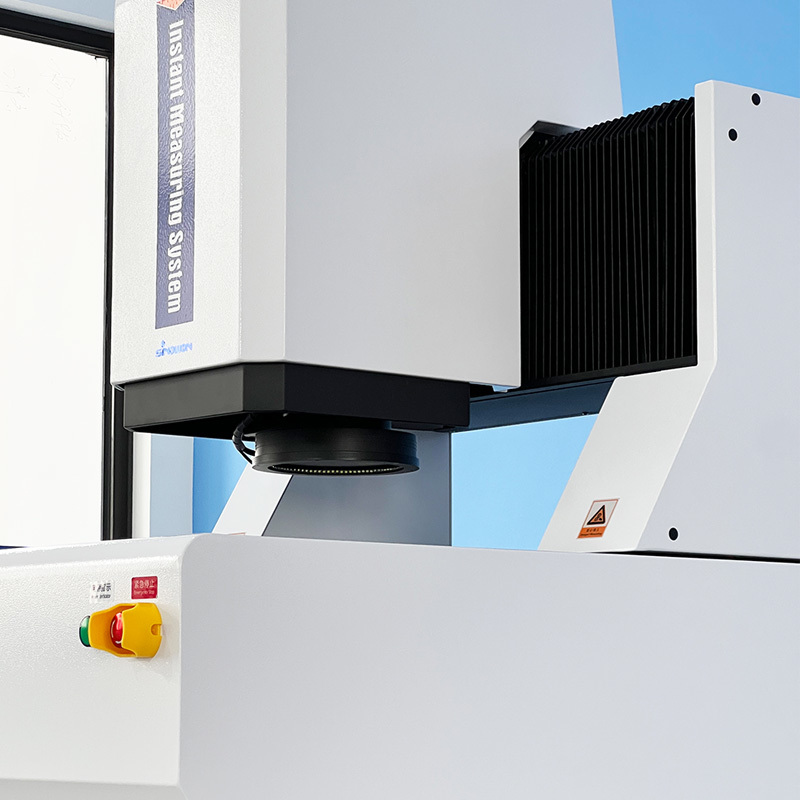

نظام قياس الرؤية الفورية للجسر المتحرك A7-IVS السلسلة
مقدمة المنتج
سلسلة "أوتوفلاش" هي نظام قياس للرؤية الفورية ذو دقة عالية وآلي بالكامل مع هيكل بوابةمصممة خصيصًا لقياسات GD&T مع التحكم الكهربائي التلقائي ثلاثي المحوروهي مجهزة بالتركيز التلقائي، والتحكم التلقائي في الإضاءة، وتكوين حركة تلقائية من كل من الأجهزة والبرمجيات،تسمح بالقياس السريع والدقيق للأبعاد الخطية والهندسيةيضمن هيكل الجسر المتحرك أن القطعة المقياسة تبقى ثابتة ، مما يضمن دقة القياس واستقرارها ، مما يجعلها مناسبة للقياس في الصناعات مثل الإلكترونيات ،المعدات الطبية، و LCD، والفضاء.
خصائص المنتجج:
التطبيق:
المواصفات:
| السلع | نظام قياس الرؤية الفورية للجسر المتحرك A7- سلسلة IVS | ||||
| النموذج | A7-IVS-432 | A7-IVS-542 | |||
| محور X/Y السفر ((ملم) | (400*300) ملم | (500*400) ملم | |||
| البعد ((WxDxH) | (1195*832*1579) ملم | (1463*940*1591) ملم | |||
| حجم العبوة | (1380*1170*1910) ملم | (1690*1300*2000) ملم | |||
| الوزن | 650 كيلوغرام | 780 كجم | |||
| Z محور التنقل ((ملم) | 200ملم | ||||
| محور X/Y/Z-3 المقاييس الخطية |
دقة مقياس خطي مستوردة: 0.1mm |
||||
| وضع التوجيه | دليل خطي دقيق، دليل مسار مزدوج مزدوج | ||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||
| قدرة الحمل | < 25 كجم | ||||
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، نطاق الرطوبة < 2 °C / ساعة ، الرطوبة 30 ~ 80٪ ، اهتزاز < 0.002g ، < 15Hz | ||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||
| برمجيات القياس | جيوميا | ||||
| الكاميرا | كاميرا 1 ′′ 20Mpixel | ||||
| عدسة تليمركزية مزدوجة | عدسة تليمركزية مزدوجة | ||||
| التكبير | 0.16X | 0.64X | |||
| قياس الصورة | التكرار | لا تتحرك | ± 1μm | ± 0.5μm | |
| الانتقال | ± 2μm | ± 1.5μm | |||
| الدقة* | بدون إلتزام | ±3.9μm | ± 2μm | ||
| ملزمة | ±7μm | ±4μm | |||
| مسافة العمل | 145±2ملم | 145±2ملم | |||
| التركيز عن بعد | <0.02 درجة | <0.02 درجة | |||
| عمق المجال | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| مجال الرؤية ((mm)) ((D*H*V | 1 ′′ | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| القرار | 20um | 7.8م | |||

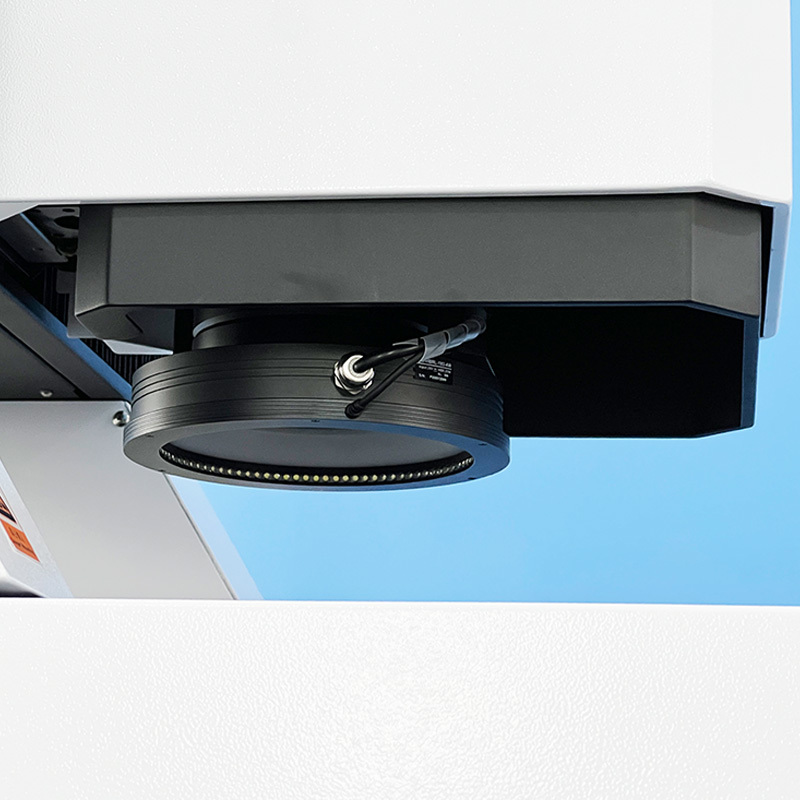

| نظام الإضاءة | المخطط | إضاءة الخط الموازي LED | |||
| السطح | 0~255 مستوى إضاءة LED قابلة للتعديل باستمرار | ||||
وصف نموذج تكوين المنتج (المثال مع A7-IVS-432):
| فئة المنتجات | 2.5D | 3د | 2.5D | ثلاثية الأبعاد |
| السلع | 2.5D قياس الرؤية الفورية | قياس الرؤية الفورية ثلاثية الأبعاد | 2.5D التصوير بالليزر وقياس الرؤية الفورية | آلة قياس ثلاثية الأبعاد الآلية متعددة الحواس |
| النموذج | A7-IVS-432A | A63-IVS-432B | A7-IVS-432C | A7-IVS-432D |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | (أومرون ليزر) | (أومرون ليزر) |
أنانماذج ومواصفات أنظمة قياس الرؤية الفورية:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| A7-IVS-432A | 503-120H | A7-IVS-542A | 503-120J | A7-IVS-652A | 503-120K | A7-IVS-862A | 503-120L |
| A7-IVS-432B | 503-220H | A7-IVS-542B | 503-220J | A7-IVS-652B | 503-220K | A7-IVS-862B | 503-220L |
| A7-IVS-432C | 503-320H | A7-IVS-542C | 503-320J | A7-IVS-652C | 503-320K | A7-IVS-862C | 503-320L |
| A7-IVS-432D | 503-320H | A7-IVS-542D | 503-320J | A7-IVS-652D | 503-320K | A7-IVS-862D | 503-320L |
نظام قياس الرؤية الفورية:
| السفر | النموذج | الدقة | X محور السفر في ملم |
محور Y السفر ملم |
محور Z المسافة القياسية في الملم | محور Z الحد الأقصى للسفر حسب الطلب mm |
| 300×400×200 | A3-IVS-432 | 3+L/200 | 400 | 300 | 200 | 400 |
| A6-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 400 | |
| A7-IVS-432 | 2+L/200 | 400 | 300 | 200 | 400 | |
| A7-ITS-432 | 2+L/200 | 400 | 300 | 200 | 400 | |
| 400×500×200 | A3-IVS-542 | 3+L/200 | 500 | 400 | 200 | 400 |
| A6-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| A7-IVS-542 | 2+L/200 | 500 | 400 | 200 | 400 | |
| A7-ITS--542 | 2+L/200 | 500 | 400 | 200 | 400 | |
| 500×600×200 | A3-IVS-652 | 3+L/200 | 600 | 500 | 200 | 400 |
| A6-IVS-652 | 2.5+L/200 | 600 | 500 | 200 | 400 | |
| A7-IVS-652 | 2+L/200 | 600 | 500 | 200 | 400 | |
| A7-ITS-652 | 2+L/200 | 600 | 500 | 200 | 400 | |
| 600×800×200 | A3-IVS-862 | 3+L/200 | 800 | 600 | 200 | 400 |
| A6-IVS-862 | 2.5+L/200 | 800 | 600 | 200 | 400 | |
| A7-IVS-862 | 2+L/200 | 800 | 600 | 200 | 400 | |
| A7-ITS-862 | 2+L/200 | 800 | 600 | 200 | 400 |
يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء.
