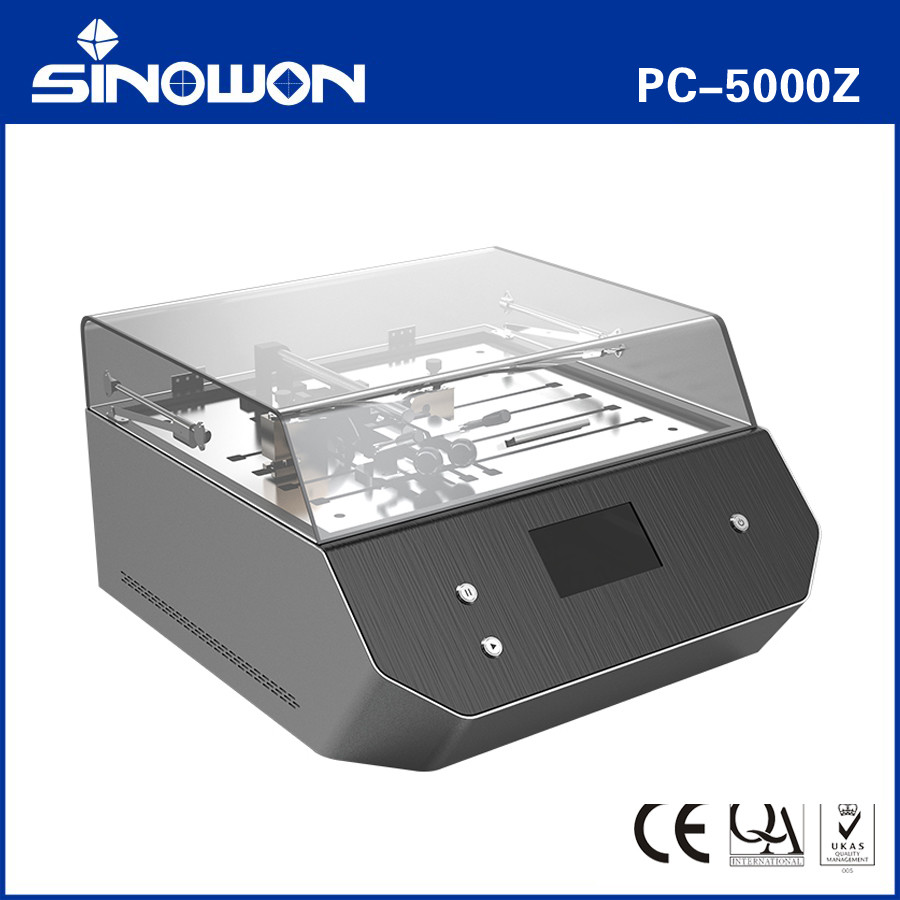

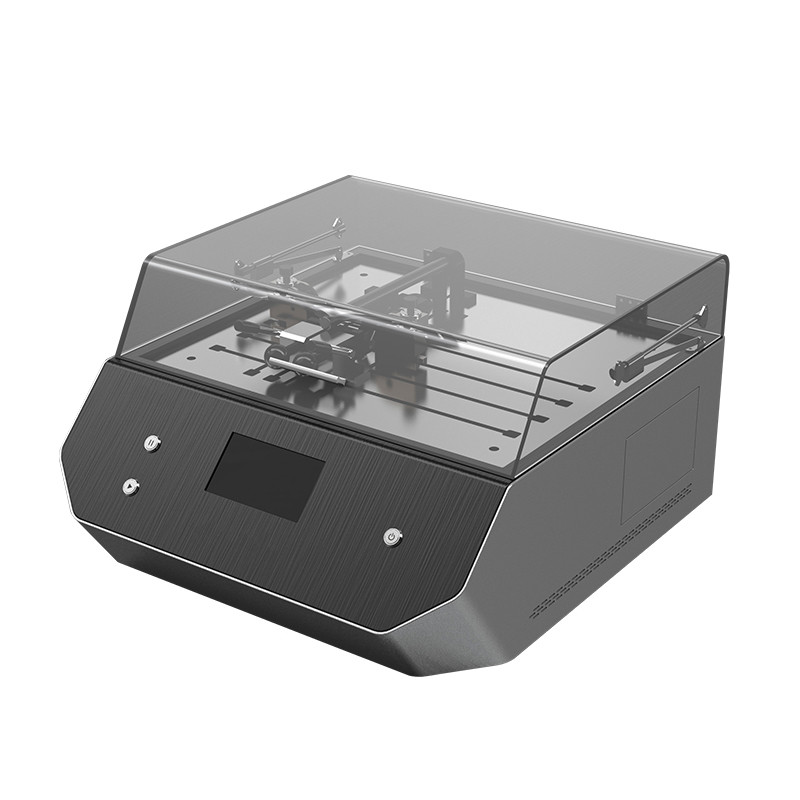

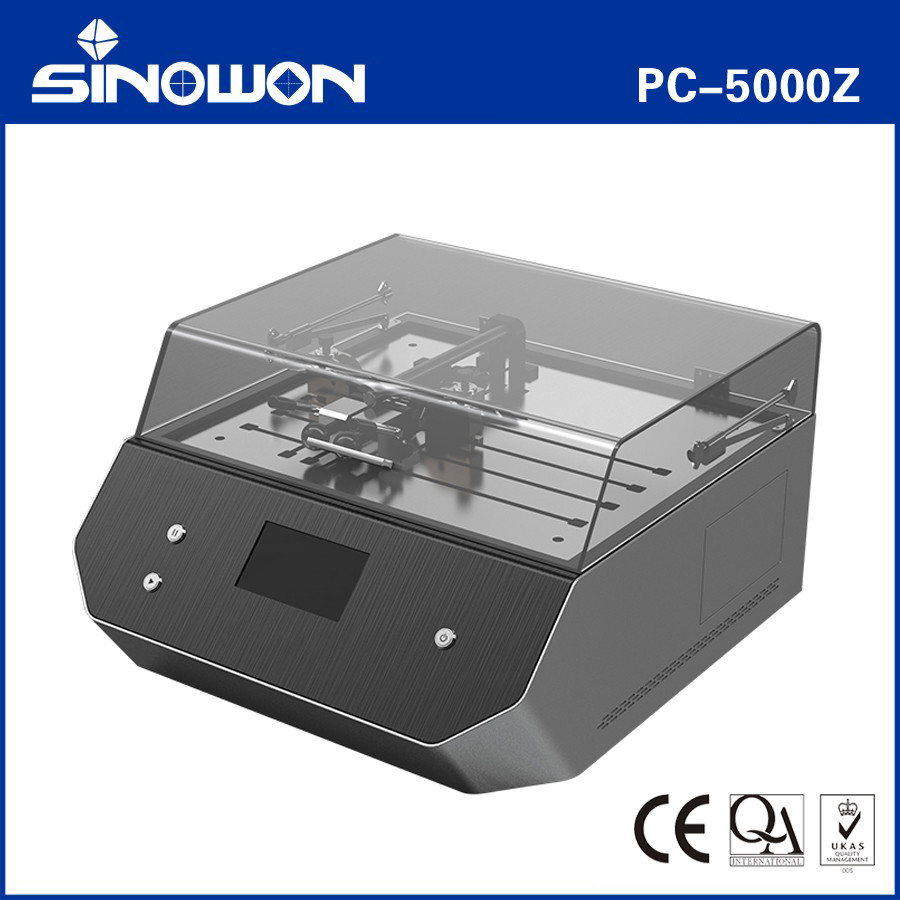

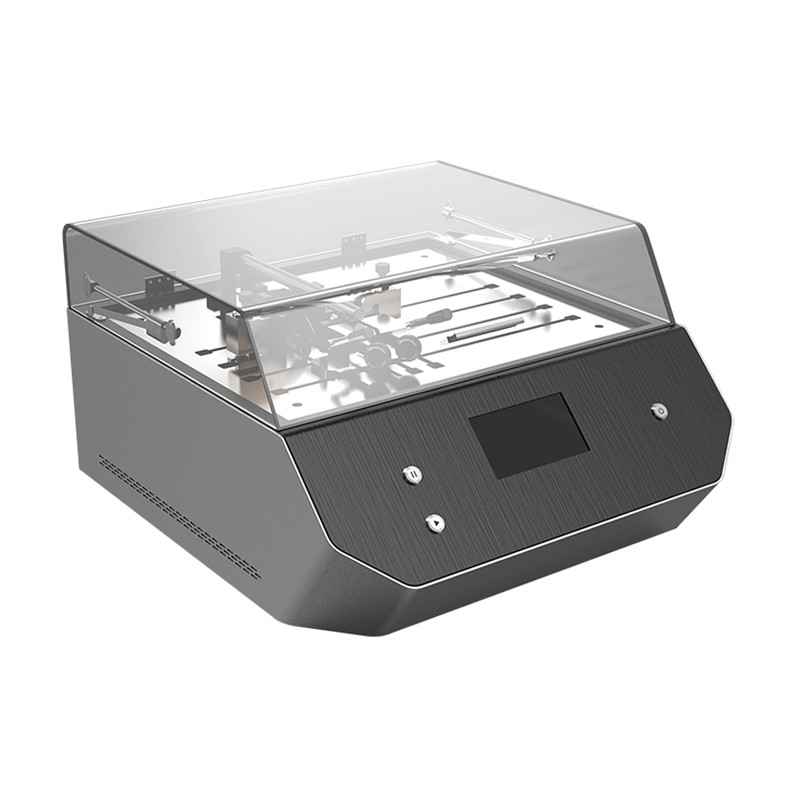

آلة قطع دقيقة أوتوماتيكية PC-5000Z
مقدمة:
آلة القطع المسطحة الدقيقة للمعادن PC-5000Z هي من النوع المكتبي. مع نظام التحكم PLC الصناعي، مسافة حركة المحور Y 330 مم، أقصى سمك للقطع 40 مم، سرعة دوران المغزل 50~5000 دورة في الدقيقة، 1 كيلو واط، تبريد بالمياه المتداولة، شفرة منشار ماسية Φ200*32*1.0 مم مناسبة لقطع أشباه الموصلات والبلورات ولوحات الدوائر وأجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر والمثبتات والمواد المعدنية والصخور والسيراميك وغيرها من العينات.
جسم الآلة بالكامل أملس وواسع وفسيح، مما يوفر منصة عمل جيدة. وهي تعتمد محرك سيرفو عالي العزم وعالي الطاقة ونظام تحكم في السرعة بدون خطوات، والذي يتمتع بكفاءة عمل عالية ومستقرة. تقلل الرؤية الجيدة وقدرة القطع من صعوبة التشغيل وسهولة الاستخدام. بالإضافة إلى ذلك، فإن الآلة مناسبة لمجموعة متنوعة من الأدوات المختلفة (أداة تثبيت سريعة قياسية، أداة تثبيت رأسية اختيارية)، ويمكنها قطع قطع العمل ذات الأشكال غير المنتظمة، وهي آلة قطع دقيقة عالية الجودة مناسبة لمؤسسات البحث العلمي والشركات.
المواصفات الفنية:
| مسافة حركة المحور Y | 330 ملم |
| مسافة القطع الفعالة للمحور Y | 290 ملم |
| أقصى حجم للقطع | سمك اللوحة الرقيقة 1-5 ملم أقصى قطع 300 ملم |
| طريقة القطع | القطع المستقيم، القطع النبضي. |
| شفرة قطع ماسية (ملم) | Φ200*1.0*32 ملم |
| سرعة دوران المغزل (دورة في الدقيقة) | 50-5000، تنظيم السرعة بدون خطوات |
| سرعة القطع الأوتوماتيكية | 0.01-3 ملم/ثانية |
| السرعة اليدوية | 0.01-15 ملم/ثانية |
| مسافة القطع بالتأثير | 0.1-2 ملم/ثانية |
| أقصى سمك للقطع | 40 ملم |
| أقصى طول تثبيت لمنضدة العمل | 400 ملم |
| أقصى عرض تثبيت لمنضدة العمل | 220 ملم (مشابك سريعة) 300 ملم (مشابك رأسية) |
| الشاشة | شاشة تعمل باللمس مقاس 7 بوصات |
| قابلة للبرمجة | 10 أنواع |
| حجم منضدة العمل (العرض × العمق، ملم) | 585*550 ملم |
| قدرة محرك المغزل | 1000 واط |
| مصدر الطاقة | 220 فولت، 60 هرتز |
| حجم الآلة | 710*700*460 ملم (بما في ذلك وسادات القدم) |
| وزن المنتج | 163 كجم |
| الوزن الإجمالي للمنتج | 196 كجم |
