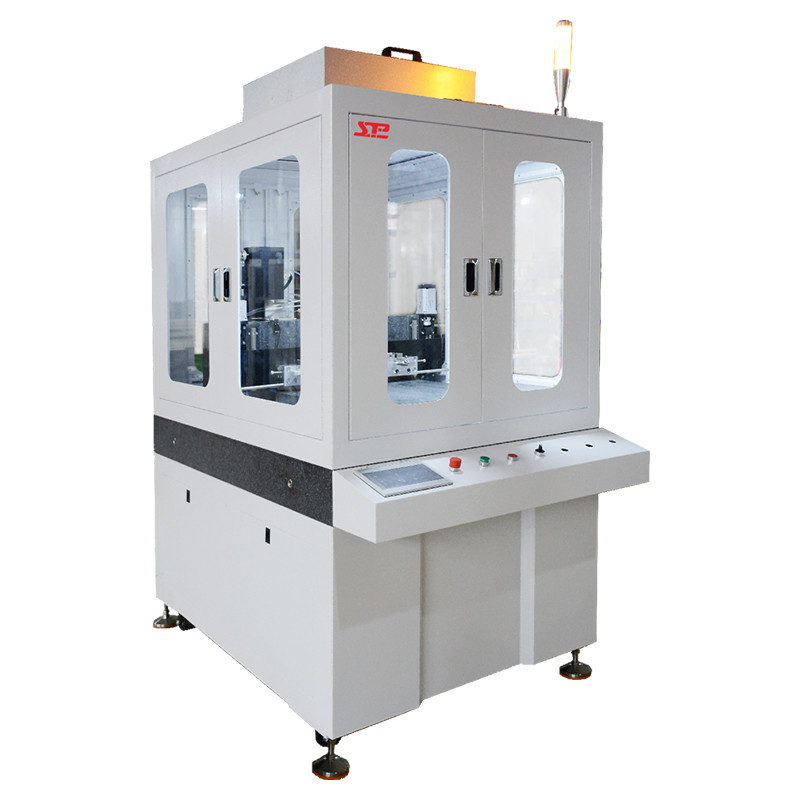

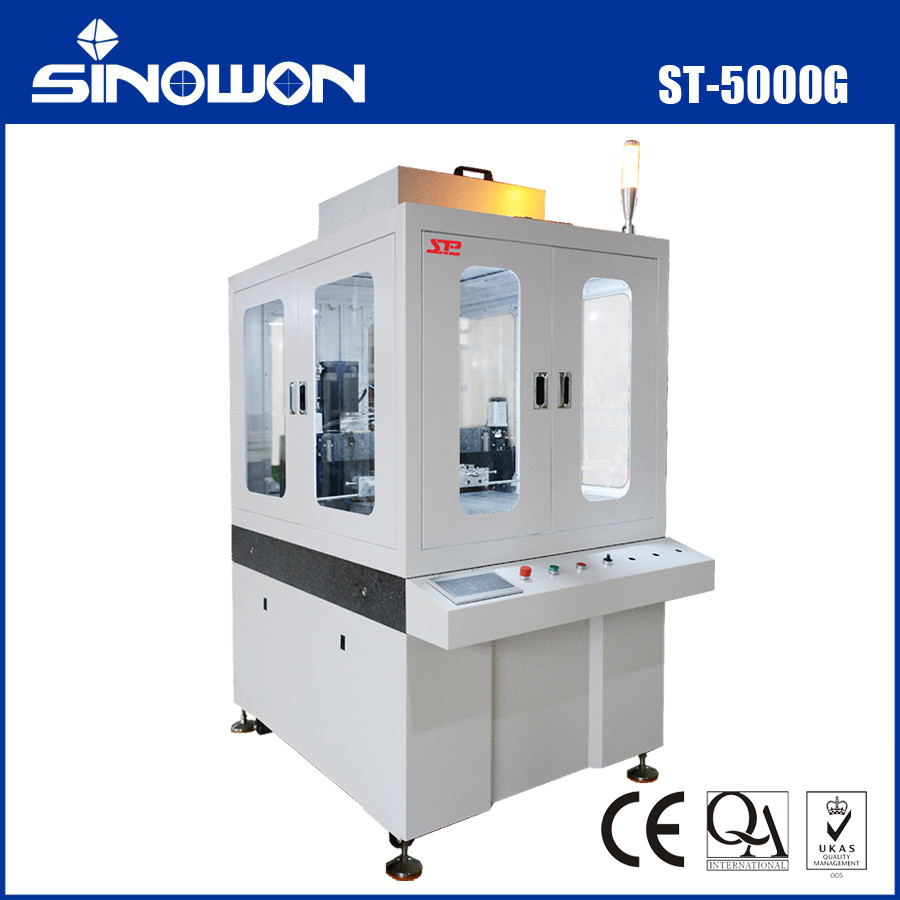

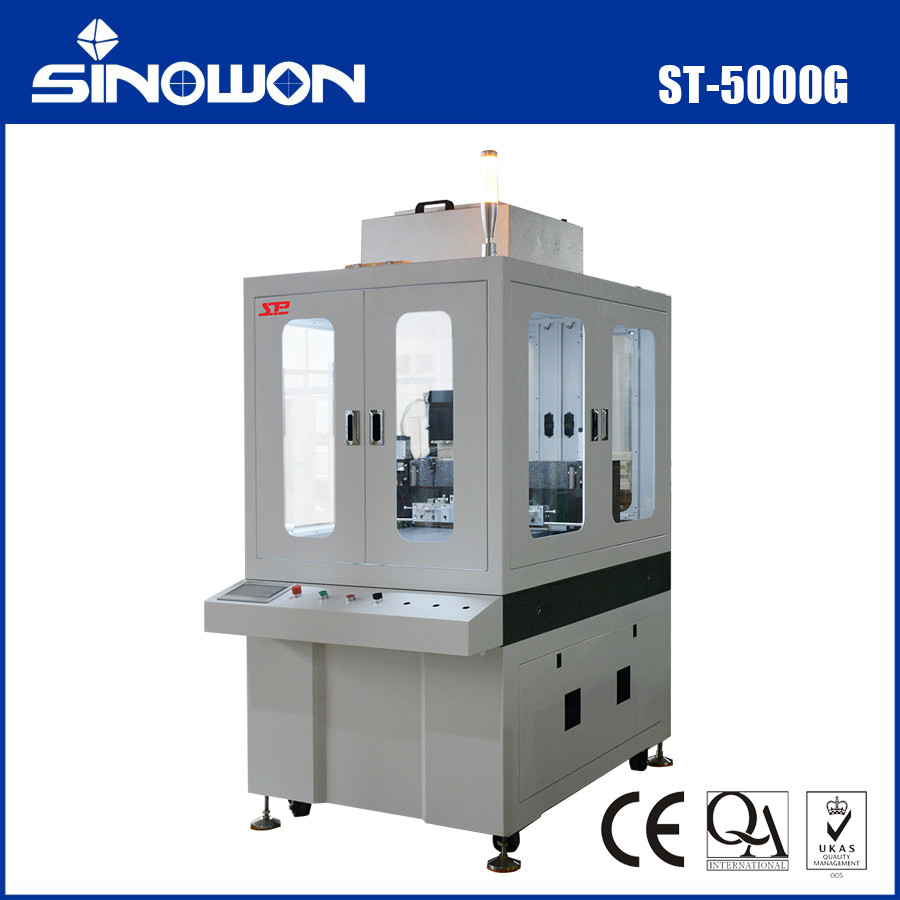

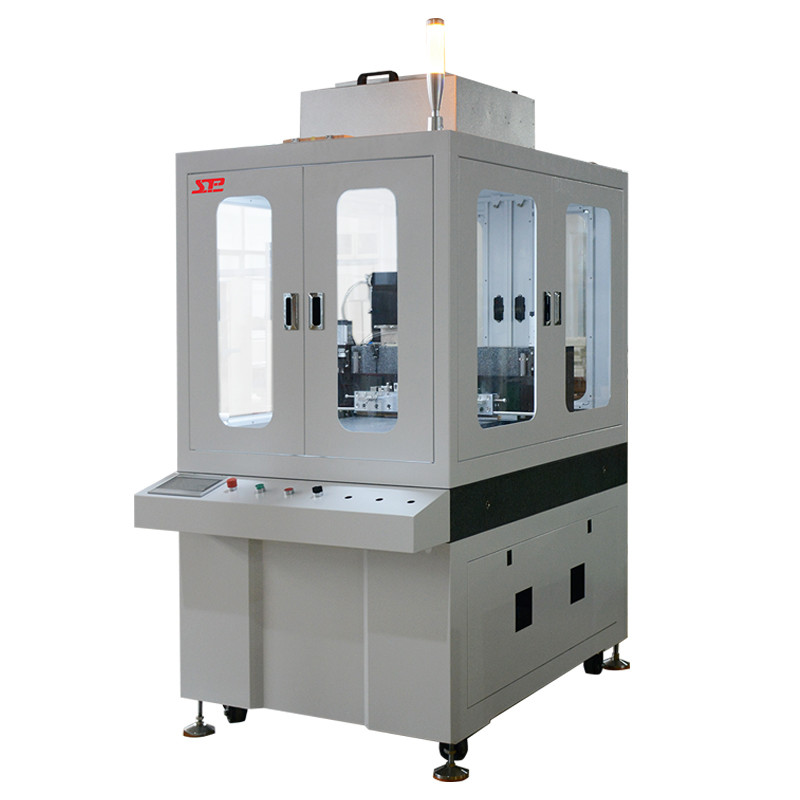

ST-5000G آلة اختبار طبقة الصدع الدقيقة
- نعم
المنتجأنامقدمة:
آلة الطلاء التجريبية للطلاء الدقيق ST-5000G هي نوع جديد من آلة الطلاء التجريبية ذات الدقة العالية والموثوقية العالية والاستقرار العالي. خصائص المعدات هي:مع مضخة اللصق عالية الدقة المنتجة والمتطورة بنفسه ومسطرة الشق عالية الدقة، يتم طلاء الدواء السائل بشكل متساو على الركيزة الصلبة لتحضير طبقة رقيقة ذات مساحة كبيرة مع توحيد سمك فيلم عال.
معايير الجهاز:
الرواسب المطبقة:
| (1) | حجم القالب | 500ملم*500ملم |
| (2) | سطحية القالب | <10 يو |
| (3) | قابلية الترطيب للجزء السفلي | < 15 درجة |
| (4) | درجة حرارة القالب | 23±2°C |
السوائل المطبقة:
| (1) | النوع | إيزوبروبيانول، DMF، DMSO وغيرها من المذيبات العضوية أو غيرها من المذيبات المختلطة |
| (2) | اللزوجة | 1 ~ 70CPS |
| (3) | محتوى الصلبات | 7% إلى 50% |
أداء عملية المعدات:
| (1) | طريقة تشكيل الفيلم | طلاء الفتحات |
| (2) | اللزوجة | 300nm ~ 10um ((فيلم جاف) |
| (3) | التجانس في تشكيل الأفلام | 5% ≤ داخل الفيلم، 5% ≤ بين الفيلم |
غطاء الموت:
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | المواد | SUS630 | |
| 2 | عرض الطلاء | 450ملم | |
| 3 | السطحية/المستقيمة | ≤3um | |
| 4 | خشونة الضوء | Ra≤0.025 | |
| 5 | فجوات الشق | نوع الصمغ، وحدة سمك الصمغ ≤ ± 2um | |
| 6 | نطاق تعديل الفجوة | ≤±10um | |
| 7 | باستثناء نطاق الحافة | ≤ 10 ملم | |
| 8 | مجموعة مضادة لاصطدام رأس الطلاء | إنه أقل من الشفاه بـ20م، مما يمنع الشفاه من التصادم | |
| 9 | تصحيح رأس الطلاء | يتم تصحيحه تلقائيًا بواسطة جهاز استشعار تحرك خطي عالي الدقة | |
| 10 | تصميم الصرف الفقري | غرفة الموت هي عالية المستوى ولها مستوى عال من ثقوب البصيلات |
مضخات الطلاء:
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | مادة جسم المضخة | SUS316L | |
| 2 | مواد حلقات الختم | الأختام المقاومة للتآكل | |
| 3 | حجم المضخة | 5 مل | |
| 4 | التحكم في القيادة | المحرك الخادم، المسمار الكروي | |
| 5 | دقة التحكم في البصق | 0.01ول/ثانية | |
| 6 | وقت الاستجابة | 0.01s | |
| 7 | سرعة البصق | 0~2000ul/s | |
| 8 | السرعة القصوى للبرق | 2000ul/s2 | |
| 9 | التكوين الوظيفي |
1) مضخة إمدادات السائل تخفف الضغط تلقائيًا بعد إعادة التعبئة. 2) وظيفة تأخير تفريغ السائل 3) وظيفة الامتصاص الخلفي للمحطة؛ 4) وظيفة إعادة التجفيف التلقائي 5) تعديل الطلاء متعدد المراحل؛ |
|
| الرقم | المشروع | المعلمات التقنية |
| 1 | عدد محاور Z | اثنان |
| 2 | دقة المحور Z | 0.1م |
| 3 | التحكم في محور Z | محرك الخدمة، المسامير الصلبة، السكة الحديدية |
| 4 | قابلية التكرار على محور Z | ≤5um |
| 5 | نطاق سرعة المحور Z | 0~50mm/s |
| 6 | نوع محرك محور Y | مدفوع بالمنصة |
| 7 | التحكم في محور الـ Y | محرك الخدمة، المسامير الصلبة، السكة الحديدية |
| 8 | نطاق سرعة المحور Y | 0~200mm/s |
| 9 | دقة سطح الحركة على محور Y | أفضل من ±5um |
| 10 | قابلية التكرار على محور Y | ≤5um |
| 11 | التكوين الوظيفي |
1) يمكن تعيين وتعديل تسارع وتباطؤ الطلاء. 2) فجوة الطلاء قابلة للتعديل 3) فجوة قابلة للتعديل من انتهاج نهاية؛ |
منصة الطلاء:
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | المواد | القبرانيوم من الدرجة 000 | |
| 2 | يتكيف مع حجم الركيزة | 500*500ملم | |
| 3 | مسطحة السطح | مستوى ≤±5mm | |
| 4 | موقع الهيكل | امتصاص الفراغ من المنصة | |
| 5 | محاذاة القالب | الدليل | |
| 6 | إلتقط و ضع اللوحة | الدليل |
نظام إمدادات السوائل:
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | مواد الأنابيب | الـ PFA | |
| 2 | خزان إمدادات السوائل | مادة مقشرة، حجم 100 مل | |
| 3 | طريقة إمدادات السوائل | الخزان تحت الضغط | |
| 4 | غسل الخزان | مصنوعة من الفولاذ المقاوم للصدأ |
وحدة تنظيف الغطاء المسبق:
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | طريقة الطلاء المسبق | منصة الطلاء المسبق | |
| 2 | تنظيف الشفاه | الدليل | |
| 3 | غمر وفرغ الخزان | يتم استخدامه عندما تكون المعدات غير فعالة ، والخط الأنابيب نظيفة ، وتفريغ النفايات |
|
الرقم |
المشروع | المعلمات التقنية | ملاحظة |
| 1 | الشاشة الملموسة | منصة الطلاء المسبق | |
| 2 | وظيفة تسجيل السجل | يمكن عرض عملية الطلاء لكل رصيف ، بما في ذلك معايير سرعة وموقع كل محور من طلاء في كل نقطة زمنية في عملية الطلاء | |
| 3 | أذونات التشغيل |
ثلاثة أنواع من أذونات التشغيل للتسجيل يمكن تشغيل الإجراءات اليدوية والشبه التلقائية والأتوماتيكية للجهاز على الواجهة |
| الرقم | المشروع | المعلمات التقنية | ملاحظة |
| 1 | تكوين | سبيكة، لوحة إبرة، FFU، شريط الختم | |
| 2 | تخطيط | الشفاف يمكن مراقبة حالة الطلاء في الوقت الحقيقي. FFU التطهير ضغط إيجابي صغير يضمن أن البيئة الخارجية أفضل من تلك من الفئة 1000 في البيئة الخارجية | |
| 3 | مخرج | الغطاء الخارجي محجوز مع منافذ العادم العضوية، وحجم الواجهة هو DN80 |
تكوين الـ قائمة التحقق:
التكوين الرئيسي:
| الرقم | الاسم | العلامة التجارية | موقع العلامة التجارية |
| 1 | PLC | سيمنز | ألمانيا |
| 2 | محرك الخدمة | باناسونيك | الصين |
| 3 | محولات التردد | الـ INVT | الصين |
| 4 | HMI | نغمة كونلون | اليابان |
| 5 | محامل | NSK / FAG | اليابان/ألمانيا |
| 6 | مفاصل دائرة مصغرة | شنايدر/شينت | فرنسا/الصين |
| 7 | الإرسال | (شنايدر) | فرنسا |
| 8 | مفتاح الهواء | شنايدر/شينت | فرنسا/الصين |
تكوين أمان الجهاز:
| 1 | مفتاح الطوارئ | غطاء نظيف، واجهة التشغيل، مربع التحكم الكهربائي والمواقف الأخرى مجهزة بمفاتيح إيمو، ويمكن إيقاف نقاط متعددة بسرعة في حالة الطوارئ |
| 2 | قفلات الأمان | يستخدم مصدر مخاطر الآلة جهاز قفل أجهزة مضاد للفشل ، والذي يوقف عمل الوحدات التي قد تسبب إصابات عند فتح الغطاء الوقائي للمعدات. |
| 3 | الإنذار الصوتي والضوئي | يتم تثبيت المعدات مع جهاز إنذار بصري وصوتي في موقع واضح أو محدد من قبل العميل |
| 4 | غطاء نظيف | يتم عزل المعدات بواسطة غطاء خارجي ، ويتم إبقاء غطاء الغبار بعيدا عن البيئة الخارجية مع منع دخول الموظفين أثناء التشغيل |
| 5 | التهوية والنفايات | يتم تصميم طبقة الغازات العضوية المتطايرة مع اتصال مع مصادر العادم |
| 6 | غيرها | تصميم المعدات لاستخدام المياه والكهرباء والمواد الكيميائية تلبي معايير السلامة الوطنية |
