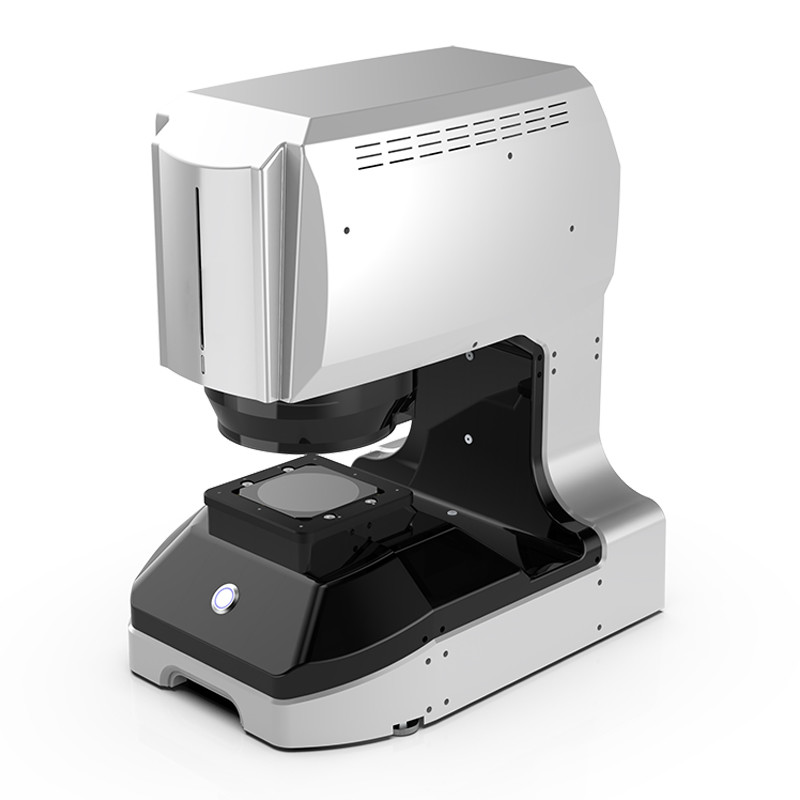

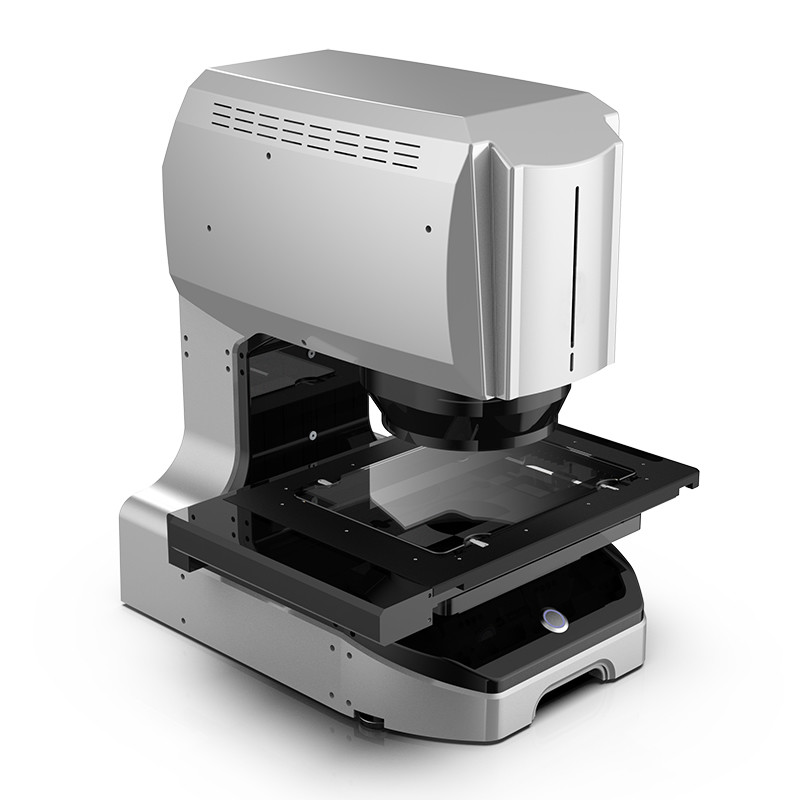

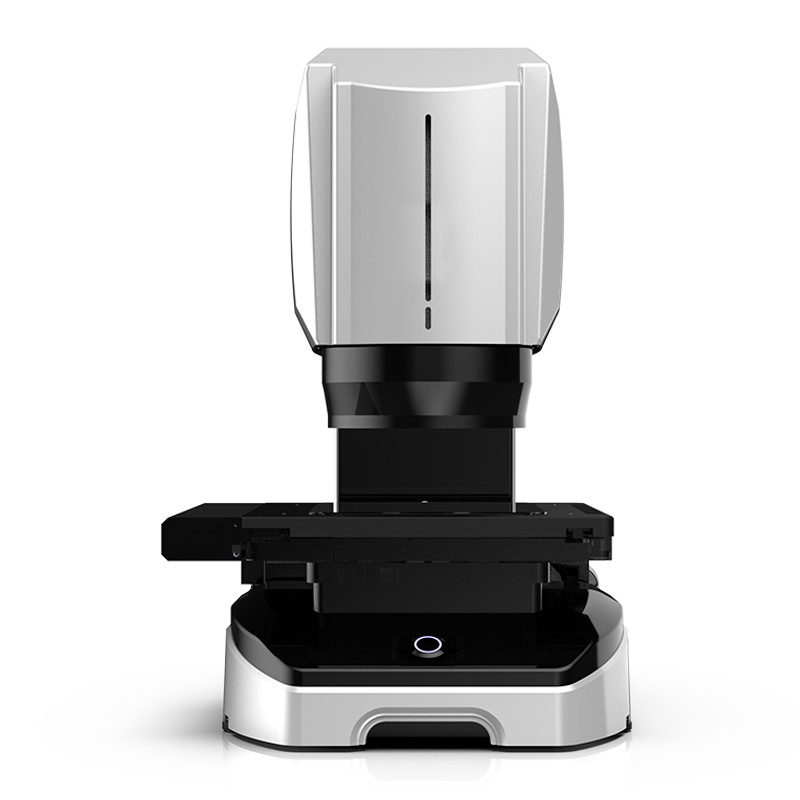

نظام الرؤية الفورية QuickMeaالسلسلة
خصائص المنتجج:
نظام القياس الفوري على قمة المقاعد
● هيكل الطاولة، حجم ضئيل، سهلة التحكم.
● قياس زر واحد، يمكن أيضا أن يطابق مع إشارة IO لتحقيق قياس تلقائي.
● يمكن تحميل التقرير تلقائيًا في نظام إدارة البيانات.
قياس دقة عالية تحت ضوء السطح
● مجهزة بمعدات تكبير مزدوجة و كاميرا من 20 ميجا باكسل، ضوء سطح متعدد الزوايا التلقائي و ضوء سطح محوري اختياري.
● مع خوارزمية حساب الحافة الذكية القوية المستقلة ، يمكن أن تدرك بسهولة البحث الدقيق عن الحافة على السطح وتصفية المناطق غير الصحيحة من أجل الفوضى الحدودية.
● يمكن أن تصل إمكانية تكرار القياس للضوء السطحي أيضًا إلى مستوى مماثل لمستوى الضوء السفلي.
القياس السريع والتشغيل السهل
● لا تحتاج إلى وضع لقياس العينات ، ويمكن وضع العينات في أي موقف.
●يمكنه قياس 100 بعد، 512 ميزة في ثانية واحدة، مما يقلل كثيرا من وقت القياس.
●واجهة تشغيل البرنامج بسيطة وسهلة الفهم ، ويمكن كتابة برنامج القياس وإعداد المعلمات بسهولة.
●مع التركيز التلقائي، القضاء على الأخطاء الناجمة عن الأبعاد البؤرية.
●تحديد الموقع التلقائي ووظيفة القياس التلقائية، أي عملية يمكن أن تحصل على نتائج قياس مستقرة مع زر واحد.
مريحة|زر واحد للقياس
مزيج قوي من الأجهزةقياس دقة عالية
مجهزة بعدسة مزدوجة ذات تكبير مزدوج منخفض والكاميرا المزدوجة ذات 20 ميجابليكتر ، والضوء السطحي متعدد الزوايا التلقائي والضوء السطحي المتكافئ الاختياري.مع الخوارزمية الحسابية الحافة الذكية المستقلة القوية، فإنه يمكن بسهولة تحقيق البحث الحافة الدقيقة على السطح وتصفية المناطق غير صالحة لخلط الحدود.يمكن أن تصل إمكانية تكرار القياس للضوء السطحي أيضًا إلى مستوى مماثل لتلك الضوء السفلي.
العدسة المزدوجة ذات الانحراف المنخفض
تصميم العدسة الهوائية يقلل من الانحرافات البصرية ، مما يجعل الصورة أكثر واقعية ودقة ، وهو أمر مهم بشكل خاص للتطبيقات التي تتطلب قياسات عالية الدقة ،حيث يمكن وضع قطعة العمل عشوائيا للحصول على نتائج قياس دقيقة.
التركيز البصري التلقائي
مجهزة بالعدسة البصرية المزدوجة ، يمكنها التركيز تلقائيًا وفقًا لموقف القياس ، مما يقلل من وقت ضبط الموظفين.
صورة شاشة كبيرة جديدةe, mبكسلات المعدن لكل وحدة الحجم للحصول على دقة أعلى
دقة تصوير أعلى مقارنة بالعدسات التقليدية
20MP CDD عالية الدقة
باستخدام كاميرا سوداء وبيضاء بطول 120 ميجابيكسل، تم زيادة عدد البكسلات إلى ضعف عدد النماذج التقليدية،والحواف الصغيرة التي كان من الصعب ملاحظتها في الماضي يمكن ملاحظتها أيضامع القياس المتحرك، وتبديل مجال الرؤية، يمكن للنظام تحقيق دقة عالية وقياس مجال واسع، مع تحسين الدقة وتقصير وقت القياس.
نظام بصري قابل للتبديل مزدوج مجال الرؤية
تحقيق مجال رؤية كبير ودقة عالية قياس متزامن، أسرع وأذكى.
-الجزء الثانيمعالجة الصور بالبيكسل
تقسيم 1 بكسل إلى 100 جزء متساوي للكشف عن الحواف وحساب.
إزالة التشوهات تلقائيًا
إزالة تلقائيًا الشذوذ عندما تكون الحواف المستخرجة لديها حفر أو عيوب
مصدر الضوء القابل للتعديل
وضع وحدات إضاءة متعددة في واحد مع رفع ضوء سطح متعدد الزوايا. تم تجهيز البرنامج بوظيفة ضبط الضوء تلقائيًا.من خلال جهاز استشعار السطوع المدمج لمصدر ضوء محيطي مختلف، يمكن للنظام أن يتكيف تلقائيًا مع أفضل ظروف الإضاءة.
نظام إضاءة واسع
مجهزة بأنظمة إضاءة بصرية متغيرة متعددة ، يتم رفع دعم الضوء السطحي وانخفاضه ، مناسبة لمجموعة واسعة من كميات مجال القياس.
برنامج جديد تم تطويره بنفسه
برنامج Quickmea، برنامج قياس الرؤية المهني، تم تطويره من قبل Sinowon بشكل مستقل، مع حقوق الملكية الفكرية المستقلة.برنامج Quickmea يزود بواجهة مستخدم ودية، وظيفة قوية وعملية. فمن المريح للعمل بسرعة. علاوة على ذلك، يمكن تخصيصها وفقا لمتطلبات المستخدم، وذلك لتحسين كفاءة العمل بشكل أكثر فعالية.
مقدمة الوظيفة
| أدوات سريعة |
نظام الإحداثيات (الموضع، خط النقطة، خط الخط) ، القاعدة (النقطة، الخط، الدائرة، القوس) ، الزاوية (خط الخط) ، المسافة (خط-خط، نقطة-خط، نقطة-نقطة، دائرة-دائرة، دائرة-خط، دائرة-نقطة) |
| أدوات مساعدة | النقاط (نقاط الوسط، التقاطعات) ، الحواف المشتركة (خطوط، دوائر) ، الخطوط (خطوط الوسط، الخطوط العمودية، الخطوط الموازية، الخطوط الملمسة، الخطوط التي تمر عبر النقاط، الخطوط المستقيمة التقريبية),الدوائر (الدوائر الوسيطة، الدوائر المبنية في النقاط الوسطى، الدوائر المساعدة، الدوائر المماسة، الدوائر الداخلية) |
| التسامحات الهندسية | تسامح الشكل (المستقيمة الحقيقية ، المستديرة الحقيقية ، الخط ، السطحية) ، تسامح التوجه (المستقيمة ، التوازي) تسامح الموقف (الموقف النقطي ، المركزية ، التماثل) |
| تطبيقات خاصة | الحد الأقصى للنقطة، الحد الأدنى للنقطة (المستطيل، الدائرة، القوس) ، الخط (خط الذروة) ، الدائرة (الدوائرة الذروة، قوس الذروة) ، مسافة الطوق (الاتجاه المباشر، الاتجاه المحيطي) ، زاوية الطوق (الاتجاه الخطي) ،الاتجاه المحيطي)زاوية R، سطح C، حفرة، دائرة عابرة، محيط، مساحة، خرطوشة، معدات |
| الأدوات الشائعة | بناء (المسافة، الفاصل، الزاوية، النقطة، قطعة خط، الدائرة، القوس، البؤوس، الطائرة، الدائرة، مستطيل، وما إلى ذلك) ، تحليل (أدوات متعددة، السيارات، عمودية، تركيب منتصف النقطة، الدائرة منتصف النقطة،التقاطع، الموازنة ، دائرة رسم نصف قطرها ، دائرة متماسكة إلى خطين ، متوازية ، متماسكة ، دائرة خارجية متماسكة إلى دائرة متماسكة داخلية ، الحد الأدنى من النطاق ، مثلث متماسك إلى الأسطوانات ، وضع 3D) ،أداة (نقطة يدوية)، نقطة التركيز، مربع مستدير لالتقاط النقاط، مربع مربع لالتقاط النقاط، مسح خط، مسح قوس، مسح دائرة، نقاط محددة، مسح البدن، مسح مستطيل، مسح دائرة، مسح دائرة،فحص المخطط المغلق، مسح العنصر المغلق ، مسح العنصر المفتوح) ، نظام الإحداثيات (مكمل الطائرة ، مكمل المحور ، إعدادات نظام الإحداثيات ، المكالمة ، اتجاه XYZ ، طائرة العمل) |
المواصفات:
| النموذج | كويك مي 100 | (كويك ميا)202 | (كويك ميا)302 | (كويك ميا)403 | ||
| نطاق القياس | إكس | φ100 | 115ملم | 215ملم | 315ملم | |
| Y | 145ملم | 145ملم | 245ملم | |||
| Z | 75ملم | 75ملم | 75ملم | 75ملم | ||
| القيادة | وضع الدقة العالية | 20.5*13.5ملم | 135*155ملم | 235*155ملم | 335*255ملم | |
| وضع الحقل الواسع | φ100mm | 200*200ملم | 300*200ملم | 400*300ملم | ||
| التكرار | وضع الدقة العالية | بدون طاولة تحرك | 0.4μm | |||
| مع الجدول يتحرك | 1.2μm | 1.2μm | 1.2μm | |||
| وضع الحقل الواسع | بدون طاولة تحرك | 0.8μm | ||||
| مع الجدول يتحرك | 1.8μm | 1.8μm | 1.8μm | |||
| دقة العرض | 0. 1 ميكرومتر | |||||
| الدقة | دقة عالية | بدون إلتزام*1 | ± 1.5μm | |||
| مع ربط*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| حقل واسع | بدون إلتزام*1 | ± 2.5μm | ||||
| مع ربط*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| الكاميرا | 1" 20MP CCD * 2 | |||||
| العدسة | عدسة تليمركزية مزدوجة التكبير | |||||
| أنظمة الإضاءة | الضوء السفلي | الضوء الأخضر المتوازي السفلي | ||||
| ضوء السطح | أربعة حلقات قابلة لرفع الضوء الأبيض (متحرك) | |||||
| الضوء السفلي | ضوء أخضر محيطي (موتر) | |||||
| الضوء المتجانس | اختياري | |||||
| مواصفات الطاولة الدوارة الأفقية (اختياري) | زاوية الدوران | دقة 0.02 درجة، نطاق 360 درجة | ||||
| سرعة الدوران | 0.2-2r/ثانية | |||||
| الحد الأقصى للقطر القابل للقياس | Φ60mm | |||||
| السعة | 5 كجم | |||||
| برمجيات القياس | برنامج QuickMea CAD++ | |||||
| إمدادات الطاقة | 220 فولت ± 10 ٪، 50 هرتز | |||||
| بيئة العمل | درجة الحرارة: 20±2°C، الرطوبة: 30-80٪، الاهتزاز: <0.002g، 15HZ | |||||
| الأبعاد (L*W*H) mm | 565*435*635ملم | 586*435*635ملم | 586*505*635ملم | 695*635*650ملم | ||
