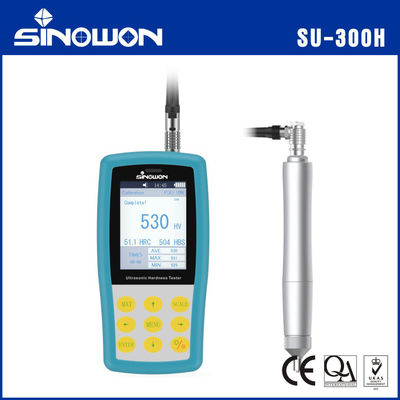

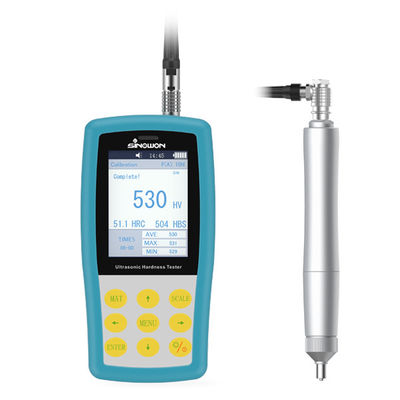

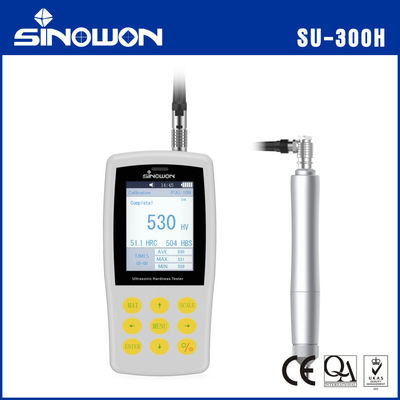

اختبار صلابة الموجات فوق الصوتية اليدويSU-300H
(سو-300هـ) مقدمة
● جهاز فحص صلابة الموجات فوق الصوتية اليدوي SU-300H هو جهاز قياس الصلبة المحمول الكلاسيكي الذي صنعته مجموعة Sinowon.يطبق طريقة عائق اتصال بالموجات فوق الصوتية لجعل اختبار القسوة في المكان أو في المختبر.
● SU-300H هو دورومتر NDT بسبب اندراج الاتصال صغير جدا لمراقبة، انها واحدة من الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل، القالب، وتروس، والعمود، والعصا،المسمار، السكك الحديدية، الخ
● لا يمكن أن يعمل SU-300H فقط مع المسبار اليدوي ، ولكن أيضا العمل مع المسبار المحرك ، والتي هي قادرة على تلبية التطبيقات المختلفة في ضوء حالة مختلفة من خشونة السطح.
● يتماشى SU-300H مع المعيار ASTM A1038-2005 ، معيار DIN DIN50159-1-2008 ومعيار الصين الوطني GB / T 34205-2017.
الخصائص المميزة:
● دقة مثالية ± 3% HV، ± 1.5HR، ± 3% HB.
● حفرة ميكروسكوبية فقط المجهر ذو القوة العالية يمكن أن يلاحظ الحفرة.
● قياس سريع النتيجة في ثواني.
● شاشة LCD الكبيرة تعرض مباشرة نتيجة القياس، عدد المرات، الحد الأقصى والحد الأدنى والمتوسط والانحراف.
● تشغيل سهل تشغيل جيد بعد تدريب قصير.
● الضمان الموعود2 سنة من الضمان للوحدة الرئيسية (باستثناء المسبار).
● تخزين الكتلة حفظ بيانات القياس لـ 1000 مجموعة.
● معايرة بسيطة حفظ بيانات معايرة 20 مجموعة لاستدعائها ، وتحسين كفاءة المعايرة.
المواصفات:
| السلع | اختبار صلابة الموجات فوق الصوتية اليدوي | ||||
| النموذج | SU-300H | ||||
| الرمز# | 882-141هـ | ||||
| المسبار الاختياري | المسبار اليدوي: 10N، 20N، 49N، 98N ؛ المسبار المحرك: 3N، 5N، 8N، 10N | ||||
| نطاق القياس (DIN) | HBS:100-500؛ HV:100-1500؛ HRC:20-68; HRB:55-100؛ HRA:37-85; Mpa: 255-2180N/mm | ||||
|
القياس الدقة ((%) |
الميزان | < 250HV | 250~500HV | 500~800HV | > 800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| مقاييس القسوة | فيكرز (HV) ؛ روكويل سي ((HRC) ؛ روكويل أ ((HRA)) ؛ روكويل بي ((HRB)) ؛ برينيل ((HB)) | ||||
| شاشة LCD | شاشة ملونة | ||||
| عرض البيانات |
قوة الحمل، وقت الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف والتحويل. |
||||
| اللغة | الصينية والإنجليزية والألمانية والبرتغالية والتركية | ||||
| مخرج البيانات | RS232 محطة فائقة / طابعة بلوتوث | ||||
| طباعة | بلوتوث | ||||
| تخزين البيانات | لإنقاذ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة | ||||
| إدخال الكلمة | الحروف والأرقام | ||||
| بيئة العمل | درجة الحرارة: -10 درجة مئوية إلى 50 درجة مئوية الرطوبة: 30٪ إلى 80٪ RH | ||||
| تشغيل البطارية | بطارية الليثيوم القابلة لإعادة الشحن؛ الجهد:4.2 فولت، 3200mAh | ||||
| تشغيل الجهد | AC220V/50Hz، 110V/60Hz | ||||
| الوحدة الرئيسية البعد والوزن | الوحدة الرئيسية الأبعاد: 160 × 80 × 30 ملم (L × W × H) ؛ المسبار اليدوي: Φ22 × 153 ملم ؛ الوزن (بدون مسبار): 0.5 كجم | ||||
| أبعاد ووزن التعبئة | أبعاد التعبئة: 320 × 430 × 155 ملم (L × W × H) ؛ وزن التعبئة (التسليم القياسي):4.3 كجم | ||||
مسبار صلابة بالموجات فوق الصوتية المسبار اليدوي
الخصائص:
المواصفات اليدوية للمسبار:
| نوع المسبار | HP-1K | HP-2K | HP-5K | HP-10K |
| الرمز# | 882-311 | 882-321 | 882-331 | 882-341 |
| ملاحظة | اختياري | المعيار | اختياري | اختياري |
| قوة الحمل | 10N | 20N | 50N | 98N |
| قطرها | 21ملم | 21ملم | 21ملم | 21ملم |
| الطول | 154ملم | 154ملم | 154ملم | 154ملم |
| قطر العصا المتذبذبة | 2.4ملم | 2.4ملم | 3 ملم | 3 ملم |
| خشونة سطح القياس | Ra<3.2um | را<5وم | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| السماكة الدقيقة للمادة المختبرة | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
الموجات فوق الصوتية:
الخصائص:
مواصفات المسبار المتحرك:
| نوع المسبار | MP-300 | MP-500 | MP-800 | MP-1000 | -أم بي-2000 |
| الرمز# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| ملاحظة | اختياري | اختياري | اختياري | اختياري | اختياري |
| قوة الحمل | 3N | 5N | 8N | 10N | 20N |
| قطرها | 46ملم | 46ملم | 46ملم | 46ملم | 46ملم |
| الطول | 200ملم | 200ملم | 200ملم | 200ملم | 200ملم |
| قطر العصا المتذبذبة | 3.7ملم | 3.7ملم | 3.7ملم | 3.7ملم | 3.7ملم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| السماكة الدقيقة للمادة المختبرة | 2 ملم | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
تطبيق اختبار القسوة الديناصونية العالمية المحمولة:
