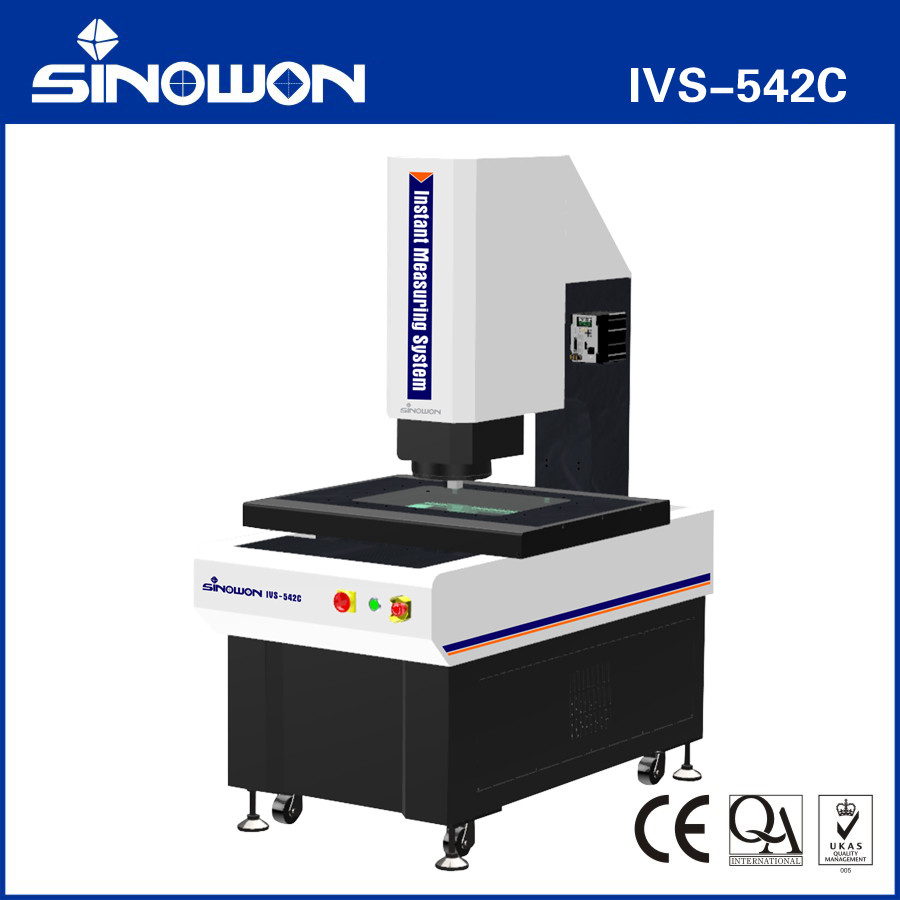

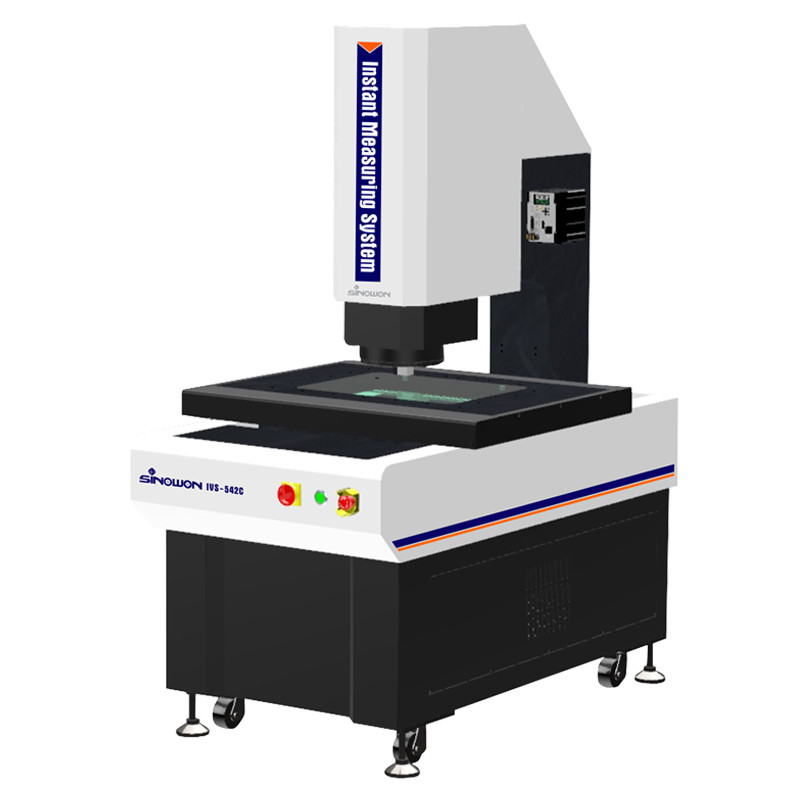

نظام قياس الرؤية الفورية للدبابيس IVS-542C

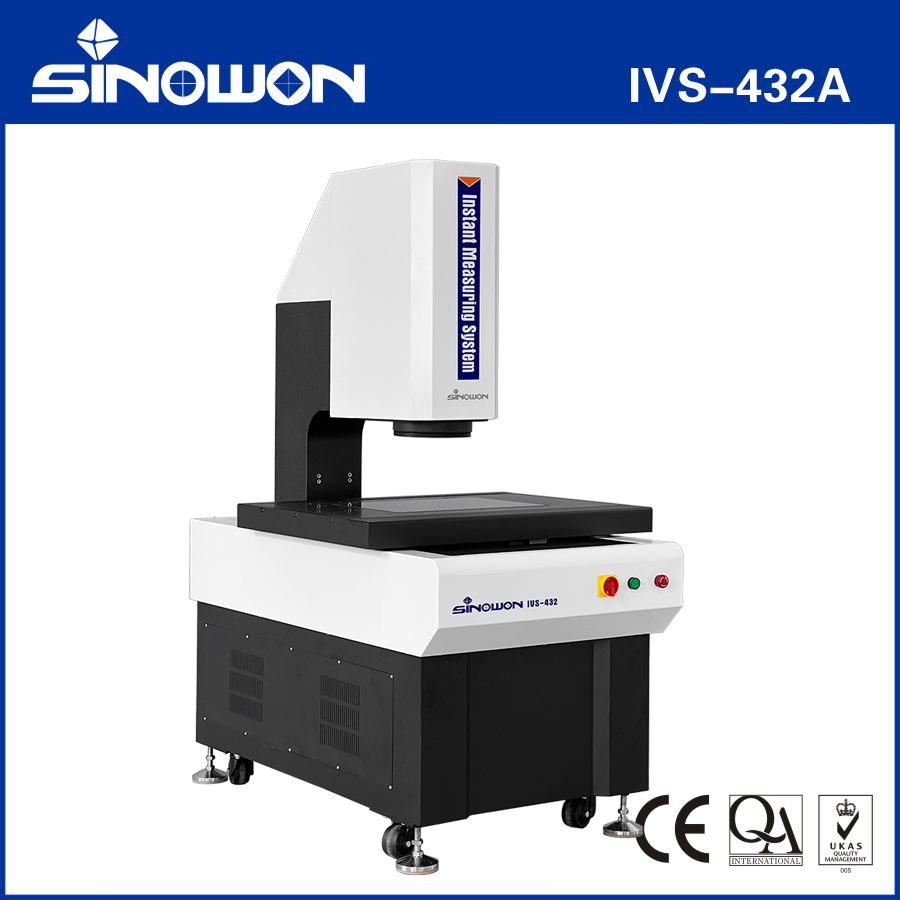

مقدمة المنتج

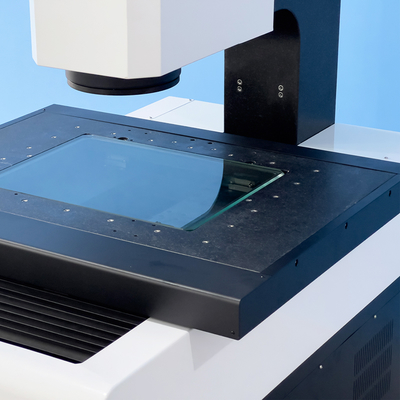

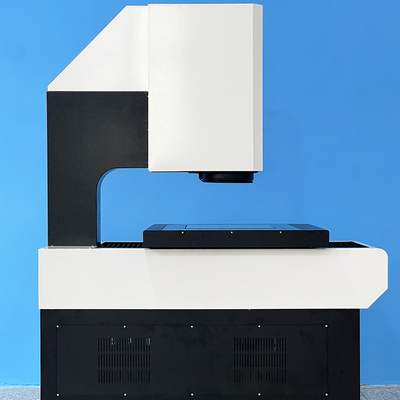

سلسلة IVS هي آلة قياس الرؤية الفورية ذاتية التشغيل بالكامل مع نظام عدسة تضخيم مزدوج تم تطويرها لقياس GD&T مع التحكم الآلي المحرك ثلاثي المحاور.مجهزة بالتركيز التلقائي، التحكم التلقائي في الإضاءة، والتحرك التلقائي لتكوين الأجهزة والبرمجيات لجعل قياس الأبعاد الخطي والهندسي بسرعة ودقة.
خصائص المنتجج:
التطبيق:
المواصفات:

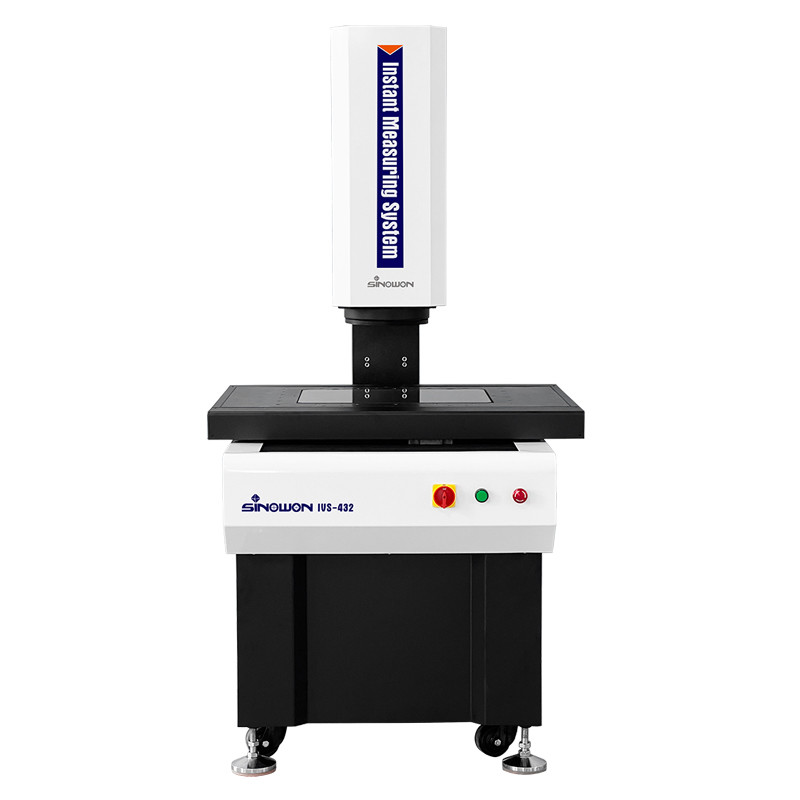

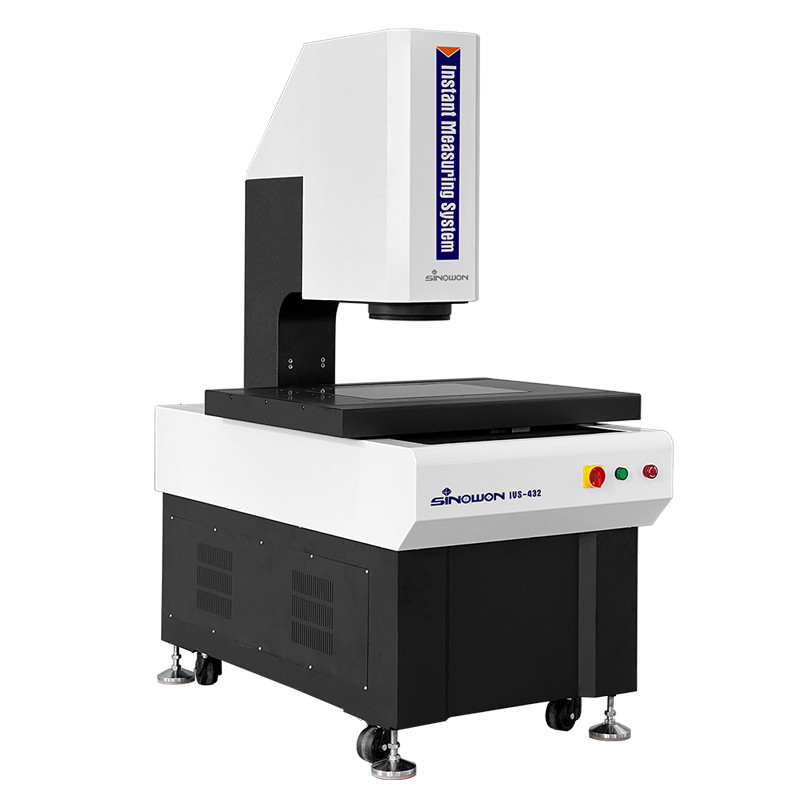

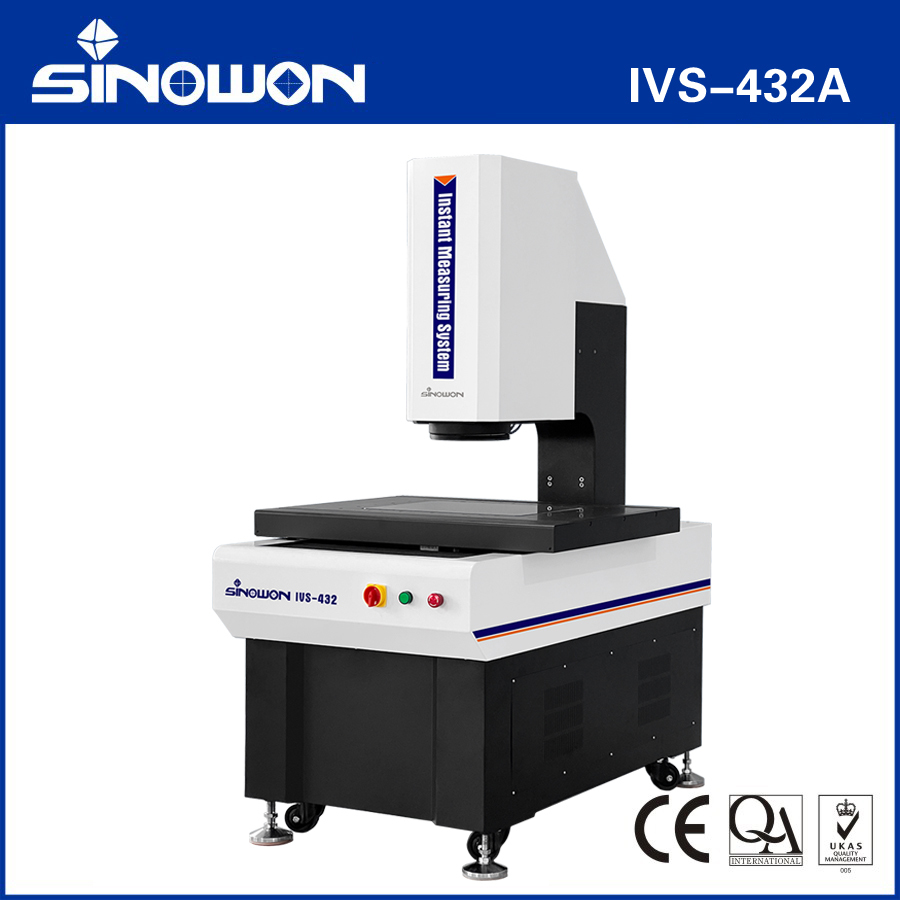

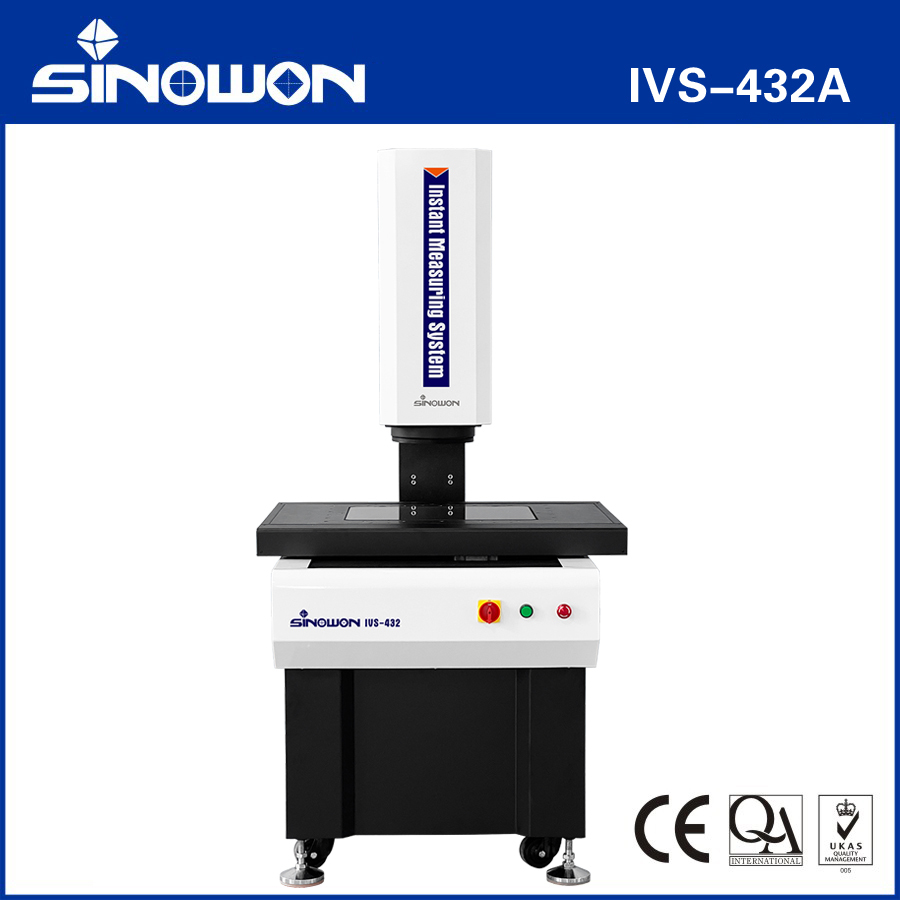

| السلع | نظام قياس الرؤية الفورية | ||||
| النموذج | IVS-322 | IVS-432 | |||
| محور X/Y السفر ((ملم) | (300*200) ملم | (400*300) ملم | |||
| البعد ((WxDxH) | (1237*740*1664) ملم | (1337*840*1664) ملم | |||
| حجم العبوة | (1400*960*1900) ملم | (1500*1060*1900) ملم | |||
| الوزن | 380 كجم | 600 كجم | |||
| ز محور السفر ((ملم) | 200ملم | ||||
| محور X/Y/Z-3 المقاييس الخطية | دقة مقياس خطي مستوردة: 0.5mm | ||||
| وضع التوجيه | دليل خطي دقيق، دليل مسار مزدوج. | ||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||
| قدرة الحمل | < 25 كجم | ||||
| بيئة العمل |
درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية، نطاق الرطوبة < 2 درجة مئوية في الساعة، الرطوبة 30 ~ 80٪ ، اهتزاز < 0.002g ، < 15Hz |
||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||
| برمجيات القياس | جيوميا | ||||
| الكاميرا | كاميرا 1 ′′ 20Mpixel | ||||
| عدسة تليمركزية مزدوجة | عدسة تليمركزية مزدوجة | ||||
| التكبير | 0.16X | 0.64X | |||
| قياس الصورة | التكرار | لا تتحرك | ± 1μm | ± 0.5μm | |
| الانتقال | ± 2μm | ± 1.5μm | |||
| الدقة* | بدون إلتزام | ±3.9μm | ± 2μm | ||
| ملزمة | ±7μm | ±4μm | |||
| مسافة العمل | 145±2ملم | 145±2ملم | |||
| التركيز عن بعد | <0.02 درجة | <0.02 درجة | |||
| عمق المجال | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| مجال الرؤية ((mm)) ((D*H*V)) | 1 ′′ | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| القرار | 20um | 7.8م | |||

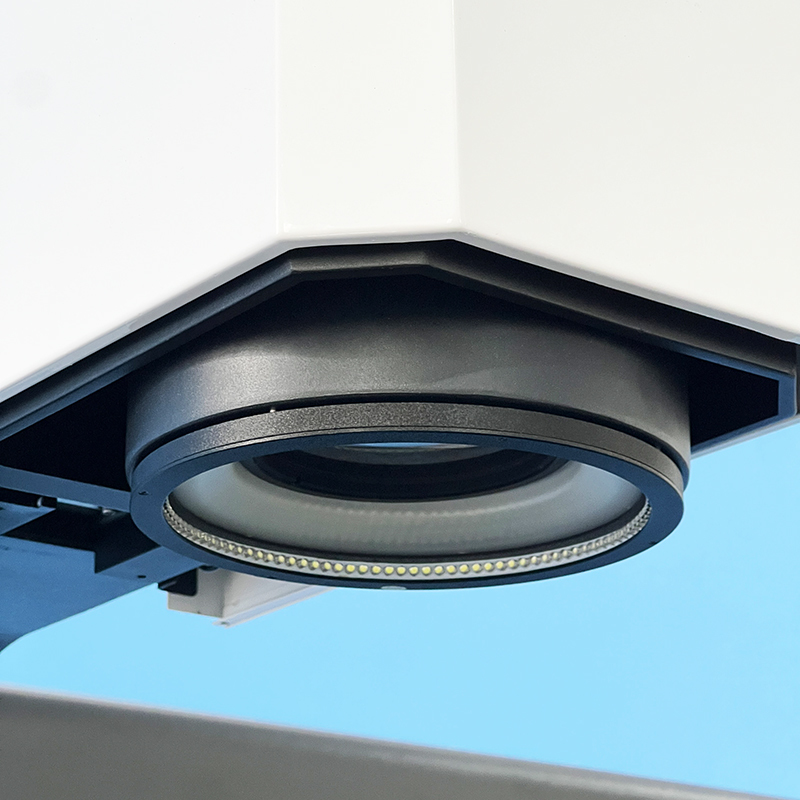

| نظام الإضاءة | المخطط | إضاءة الخط الموازي LED | |||
| السطح | 0~255 مستوى إضاءة LED قابلة للتعديل باستمرار | ||||
وصف نموذج تكوين المنتج (المثال مع IVS-322):
| فئة المنتجات | 2.5D | 2.5D |
| السلع |
2.5D تلقائي آلة قياس الرؤية |
2.5D الفحص الآلي بالليزر والرؤية آلة قياس |
| النموذج | IVS-322A | IVS-322C |
| النوع | أ | ج |
| الأهمية | جهاز استشعار العدسة الضوئية | مستشعر العدسة الكبيرة و مستشعر الليزر |
| مسبار الاتصال | بدون | بدون |
| وحدة الليزر | بدون | (أومرون ليزر) |
نماذج ومواصفات نظام قياس الرؤية الفورية:
| النموذج | الرمز# | النموذج | الرمز# |
| IVS-322A | 502-120G | IVS-432A | 502-120H |
| IVS-322C | 502-320G | IVS-432C | 502-320H |
نظام قياس الرؤية الفورية:
| السفر | النموذج | X محور السفر في ملم |
محور Y السفر ملم |
محور Z المسافة القياسية في الملم | محور Z الحد الأقصى للسفر حسب الطلب mm |
| 100×100×100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250×150×150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400×300×200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300×400×200 | أوتوفلاش 432A | 400 | 300 | 200 | 400 |
| أوتوفلاش 432 سي | 400 | 300 | 200 | 400 | |
| 400×500×200 | أوتوفلاش 542A | 500 | 400 | 200 | 400 |
| أوتوفلاش 542C | 500 | 400 | 200 | 400 |
يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء.
