نظام قياس الرؤية التلقائية عالي الدقة آلة قياس الفيديو التلقائية VMM

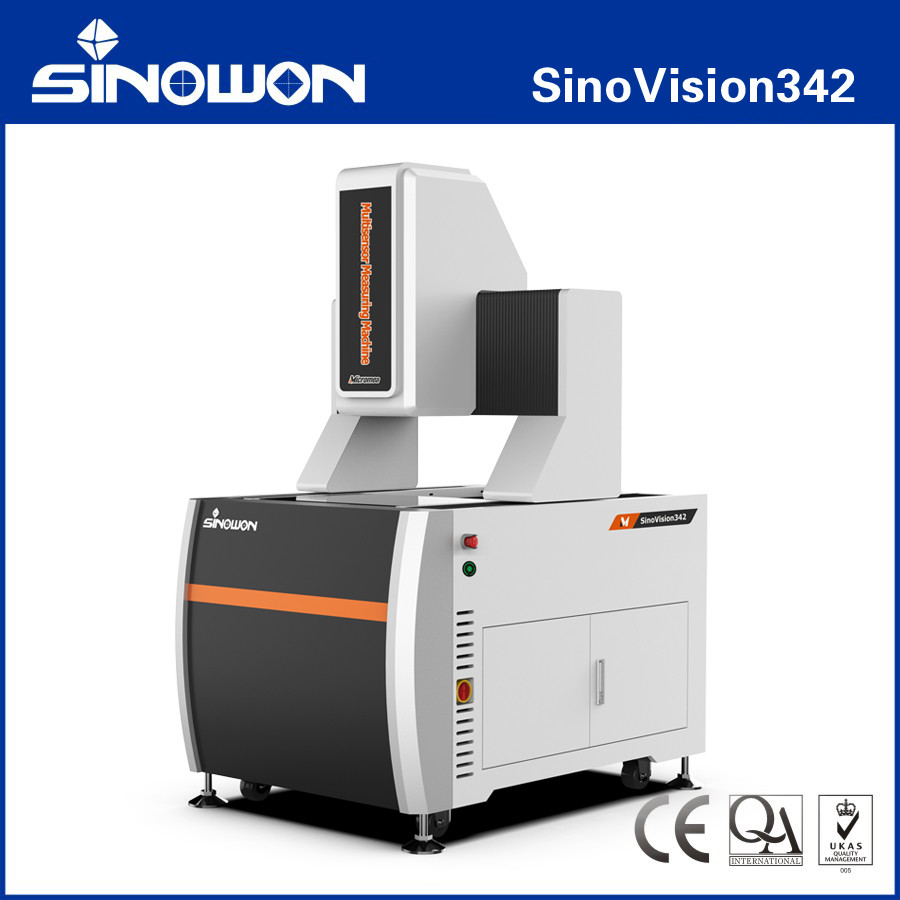

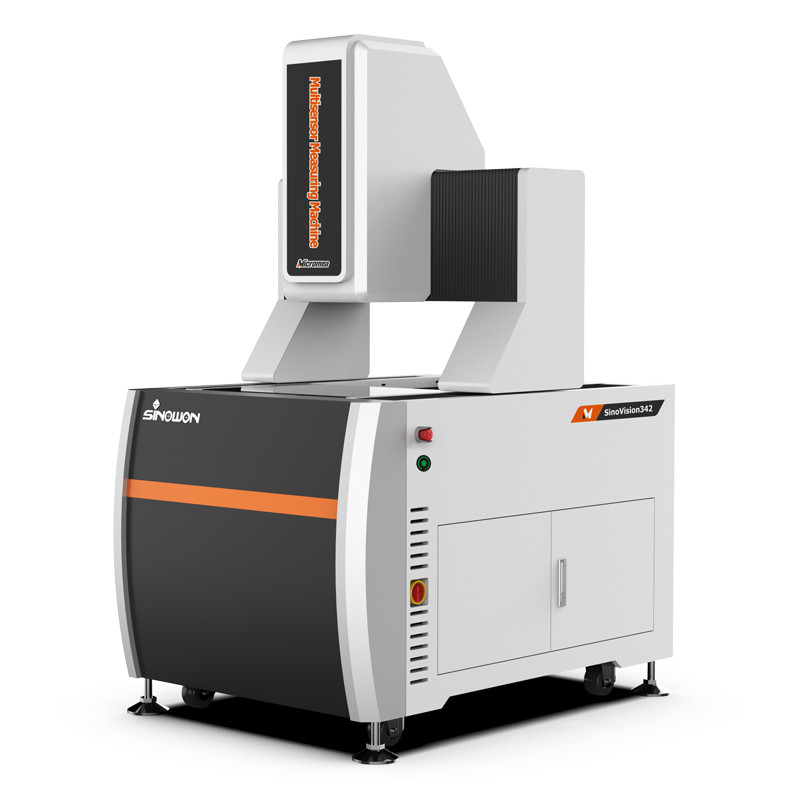

آلة قياس الرؤية التلقائية عالية الدقة جداً سلسلة SinoVision342

مقدمة المنتج

تستخدم على نطاق واسع في قياس الدقة في مختلف الصناعات مثل الآلات والإلكترونيات والقوالب والصناعات المنزليةلوحات دوائر مطبوعة، المعدات الطبية، الساعات، الأدوات، العسكرية، الطاقة، الجسور، السفن، الفضاء الجوي، وغيرها من الصناعات، في نهاية المطاف تحقيق الغرض من مراقبة الجودة.

خصائص المنتجج:

• هيكل متحرك من نوع الجسر ، قياس مستقر.
• تحكم CNC بأربعة محاور أوتوماتيكي بالكامل في حلقة مغلقة ، قياس أوتوماتيكي بالكامل.
• مستوردة الهندية الجرانيت الأسود القاعدة والحزمة، واعتماد صارمة عملية الإنتاج ثلاثية التنسيق، مستقرة وموثوقة؛
• 6061 سبيكة الألومنيوم القياسية للطيران ، صلابة عالية ، تضمن أداء دقة ثابتة على المدى الطويل ؛
• باستخدام نظام محاكاة وتحليل التصميم الهيكلي المهني للتحليل والتحسين ، يكون الهيكل أكثر معقولية.
• المستوردة RSF حاكم الشبكة المفتوحة، والقرار من 0.1um، دقة عالية، واستقرار جيد؛
• سكة حديدية توجيه عالية الدقة G1-SP المستوردة، وخرطوم كرة الأرض ومحرك خدمة التيار المتردد.
• كاميرا ملونة عالية الدقة 1/1.8 "، تلبي احتياجات المراقبة الواضحة والقياس المستقر 13.3X طيفيليزر الكونفوكالعدسة تكبير متغيرة متكافئة
• المصدر الضوئي السطحي LED ذو 5 حلقات و 8 مناطق قابلة للبرمجة ، ونظام مصدر ضوء محاوري LED متوازي النقل ، يدرك بذكاء تعديل سطوع 256 مستوى.
• يأتي مع iMeasuring برمجيات قياس الصورة التلقائية بالكامل، والتي هي قوية وبسيطة وسهلة الاستخدام.

المواصفات:

ملاحظة:

L هو طول مقاس ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز مرتبطة إلى حد كبير بسطح القطعة.

التكبير هو قيمة تقريبية، ويرتبط ببعد الشاشة و الدقة.

مجال الرؤية ((ملم) = (شمالي*أفقي*عمودي)

وصف نموذج تكوين المنتج ((المثال مع SinoVision342):

طرازات ومواصفات آلة قياس الرؤية التلقائية للجسر المتحرك:

الجسر المتحرك الآلي للرؤية آلة قياس قياس الفضاء دليل الجدول:

يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء.

تكوين الكمبيوتر الموصى به:

جوهر آلة قياس الرؤية هو نظام التحكم وبرنامج القياس ، ونظام الكمبيوتر هو الناقل الأساسي لجميع العمليات ، والذي يتطلب استقرارًا متوافقًا عالًا.قم بتكوين جهاز كمبيوتر ذو أداء عالي Optiplex سطح المكتب و WIN 10/11 نظام تشغيل مصرح به أصلي لحل مخاوفك.

مقدمة البرنامج:

برنامج iMeasuring هو برنامج محترف لقياسات متعددة الاستشعارات والذي يجمع مع خبرة المطورين لمدة عشر سنوات في صناعة القياس والبحوث البرمجية.مبدأ التصميم هو التشغيل الصديق، وظيفة قوية، دقة عالية والاستقرار، وصيانة بسيطة.
● تصميم ممتاز للهندسة المعمارية البرمجية ومتوجّه تماماً نحو الكائنات، لضمان استقرار البرنامج وموثوقيته.
● الدعم مع العديد من اللغات، لا حاجة إلى تثبيت حزمة اللغة وتغيير البرامج التي هي مريحة للعملاء المحليين.
● برنامج تحليل إحصائي SPC المهني متصل ببرنامج قياس ، لتحقيق أن البيانات يمكن تصديرها تلقائيًا إلى قاعدة بيانات SPC دون تشغيل يدوي.
● نفس النموذج من البرمجيات سوف تكون دائمة مجانا لتحديث، يمكن أن تساعد على تقليل مشاكل أخرى للعميل.
● مع خوارزمية قوية لمعرفة الحافة، والتي يمكن أن تساعد في الحصول على حافة الظل أو الصورة الداكنة وضمان دقة عالية.
● يمكن للبرنامج التعرف وتقييم الخط والدائرة والقوس وغيرها من العناصر تلقائيًا.
● يعتمد على عناصر مختلفة ويقدم وظيفة بناء عناصر متعددة مثل الترجمة، والدوران، واستخراج، والجمع، والموازية، والعمودية، والمرآة، والتماثل، والتقاط،ملامسة، إلخ
● يحتوي البرنامج على وظيفة ضبط نقطة الكسر ، ويمكن التبديل الذكي بين القياس اليدوي والقياس التلقائي.

تطبيق الصناعة:

آلة القياس البصرية OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس بدون اتصال، آلة قياس ثنائية الأبعاد، آلة قياس 2.5 أبعاد،مع تحديث الصناعة الحديثة عالية الدقة وصناعة التصنيع الدقيقة، فإنه يتبنى طريقة قياس الصورة البصرية بدون اتصال للقياس السريع والدقيق. أصبح قياس الأبعاد الهندسية والتسامحات الهندسية حتميا.

آلات القياس البصرية مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة،الصناعات البلاستيكية والصناعات الأخرىمثل: القوالب ، المسامير ، المعادن ، الملحقات ، المطاط ، لوحات PCB ، الينابيع ، الأجهزة ، الإلكترونيات ، البلاستيك ، الطيران ، الفضاء ، الخ ، فإنه يتغلب على أوجه القصور في العدادات التقليدية ،ميكرومترات، ومعرضات الملف، وهي آلة قياس عالية الدقة والكفاءة العالية والموثوقية عالية دمج تكنولوجيات معالجة الصور البصرية والميكانيكية والإلكترونية والحاسوبية.

يتم تكبير الكائن الذي سيتم قياسه بواسطة نظام تكبير بصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة الكمبيوتر والبرمجيات الخوارزمية،المخطط وشكل السطحيمكن الكشف تلقائيًا عن حجم زاوية وموقع أجزاء معقدة ودقيقة مختلفة.يمكن استيراد بيانات القياس إلى أوتوكاد لتصبح رسم هندسي كامل، والوثائق في DXF و IGS وغيرها من التنسيقات يمكن إنشاؤها، ويمكن أيضا استيرادها إلى WORD و EXCEL و SPC برامج التحليل الإحصائي لتوليد CPK والتقارير الإحصائية المختلفة.
