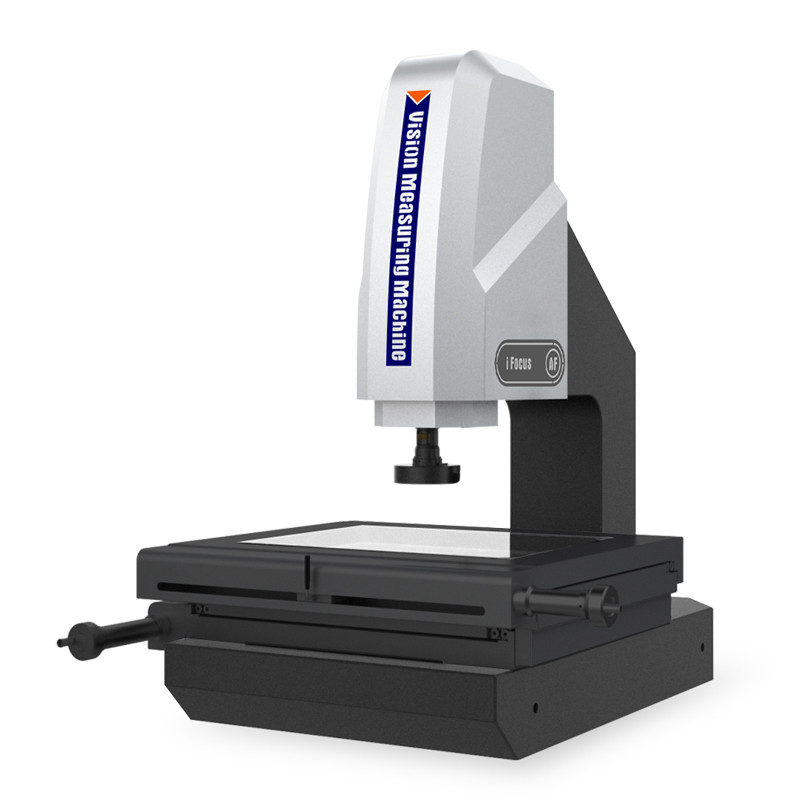

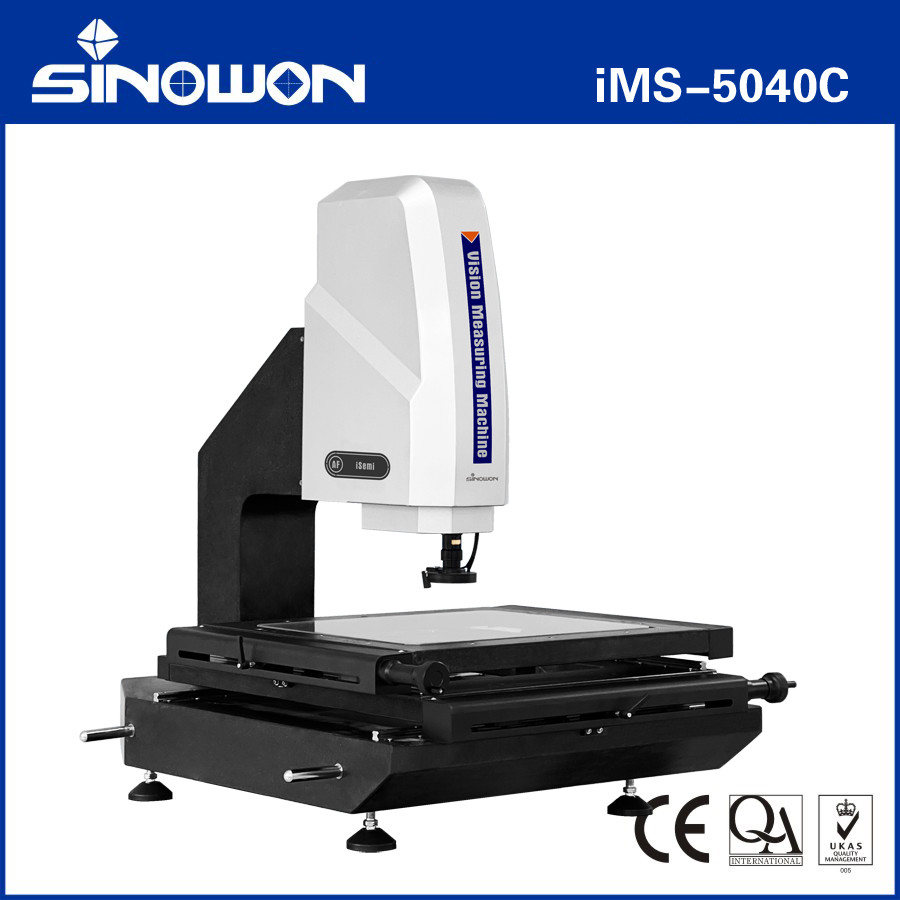

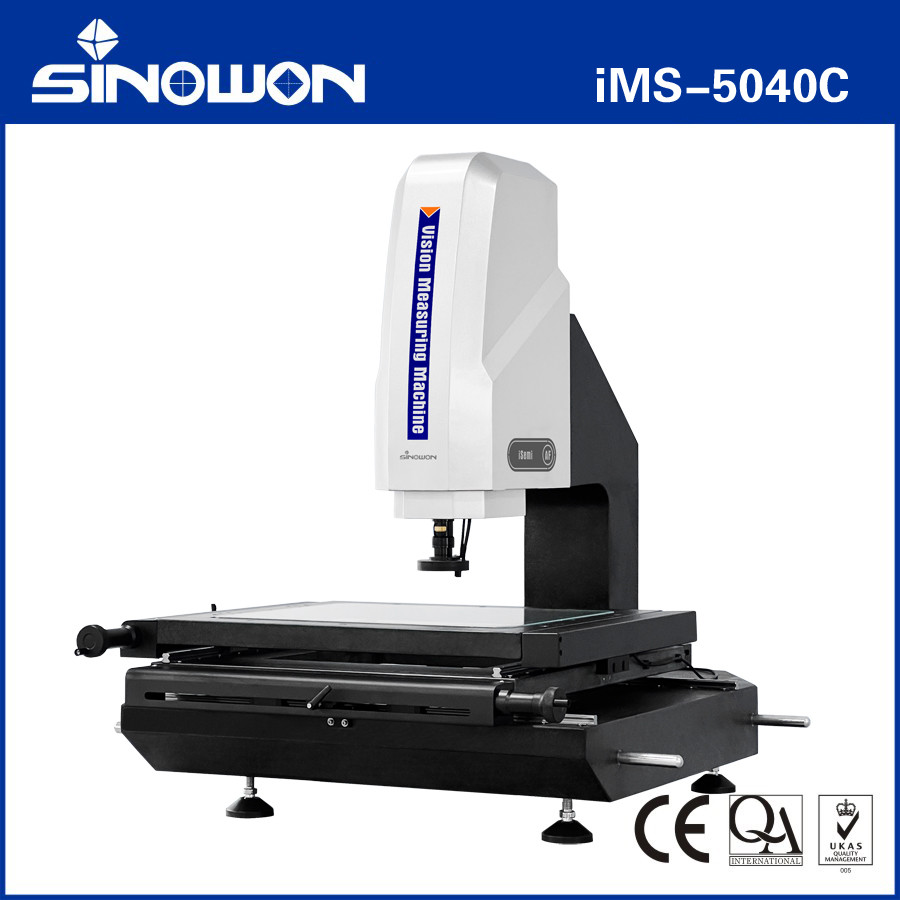

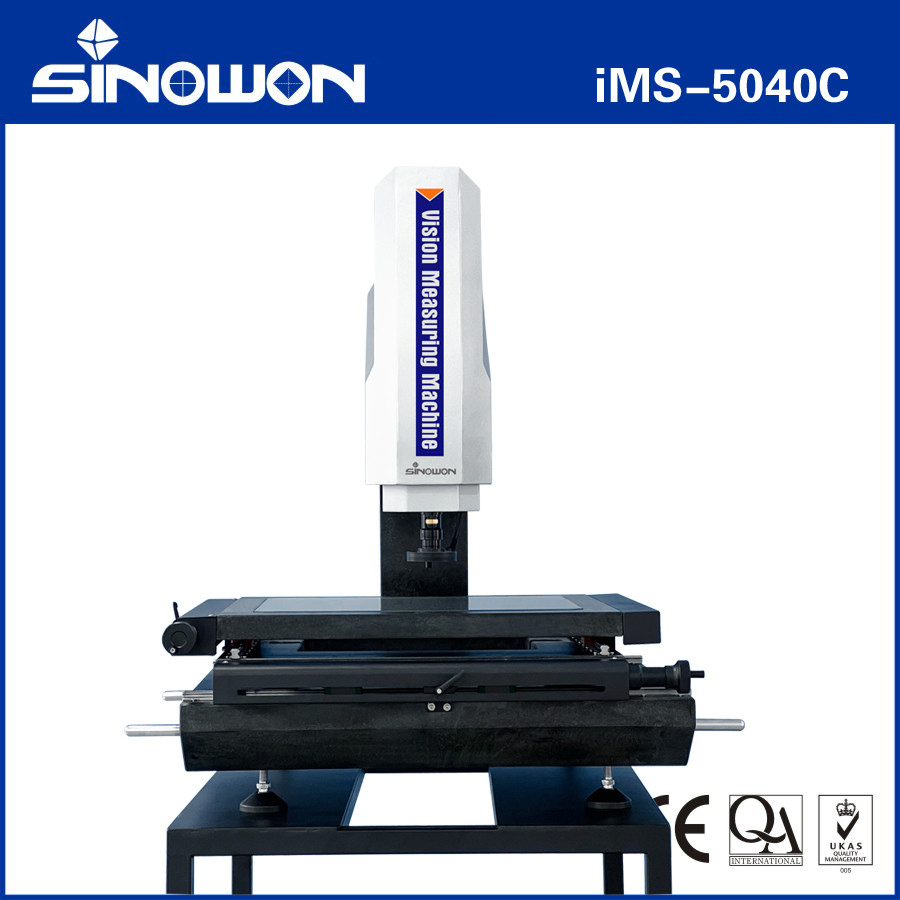

آلة قياس الرؤية شبه الآلية عالية الدقة iSemi سلسلة IMS-5040C
آلة قياس الرؤيةخصائص المنتج:
آلة قياس الرؤيةالتقنية Sالمواصفات:
| السلع | آلة قياس الرؤية شبه الآلية عالية الدقةسلسلة iSemi | ||||
| النموذج | IMS-2010D | IMS-2515D | IMS-3020D | IMS-4030D | IMS-5040D |
| مقاعد عمل رخامية | (270*350) ملم | (408*308) ملم | (458*358) ملم | (608*470) ملم | (650*580) ملم |
| مقاعد العمل الزجاجية | (142*242) ملم | (306*198) ملم | (356*248) ملم | (456*348) ملم | (540*440) ملم |
| محور X/Y السفر | (200*100) ملم | (250*150) ملم | (300*200) ملم | (400*300) ملم | (500*400) ملم |
| ز محور السفر | دليل خطي عالي الدقة ، مسافة فعالة 200 ملم | ||||
| دقة X/Y/Z aixs | 0.5 مليون | ||||
| القاعدة والقاعدات | الجرانيت عالي الدقة | ||||
| دقة القياس* | XY aixs:≤2.5+L/200 ((um) ؛Zais:≤5+L/200 ((um) | ||||
| إعادة تحديد الدقة | 2م | ||||
| نظام الإضاءة ((تعديل البرمجيات) | السطح 4 حلقات و 8 مناطق قابلة للتعديل بشكل لا نهائي الإضاءة الباردة LED | ||||
| الإضاءة الموازية للضوء | |||||
| ضوء محوري اختياري | |||||
| الكاميرا الرقمية | كاميرا رقمية عالية الدقة | ||||
| عدسة تكبير | 6.5X عالية الدقة عدسة زوم إلكترونية، تكبير بصري: 0.7X ~ 4.5X ؛ تكبير فيديو: 20X ~ 129X | ||||
| برمجيات القياس | iقياس | ||||
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 | ||||
| اللغة | اللغة الإنجليزية، الصينية المبسطة، الصينية التقليدية، إختياريات اللغات الأخرى | ||||
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / Hr ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz. | ||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||
| البعد ((WxDxH) | (677*552*998) ملم | (790*617*1000) ملم | (838*667*1000) ملم | (1002*817*1043) ملم | (1111*867*1086) ملم |
| أبعاد العبوة ((WxDxH)) | (1030*780*1260) ملم | (1030*780*1260) ملم | (1030*780*1260) ملم | (1130*1000*1270) ملم | (1250*1035*1460) ملم |
| الوزن الإجمالي | 220/150 كجم | 242/175 كجم | 275/185 كجم | 449/350 كجم | 550/380 كجم |
ملاحظة:
"L" يمثل الطول المقاس في المليمترات ، والدقة الميكانيكية للمحور Z تعتمد بشكل كبير على دقة التركيز و سطح قطعة العمل.
إن الضخمة هي قيمة تقريبية وترتبط ارتباطًا وثيقًا بحجم ووضوح الشاشة.
يمكن للعملاء اختيار إضافة عدسة مساعدة 0.5X أو 2X وفقًا لاحتياجاتهم لتحقيق تكبير الصورة.
iMS-2010/5040 هي مكاتب العمل المصنوعة من الرخام ، في حين أن iMS-2515/3020/4030 هي مكاتب العمل المصنوعة من المعدن.
وصف نموذج تكوين المنتج (المثال مع iMS-5040)
| تكوين جهاز الاستشعار | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع | 2آلة قياس الرؤية 5D | آلة قياس 3D للاتصال والرؤية | 2.5D آلة قياس الرؤية شبه الآلية | آلة قياس الاتصال والرؤية ثلاثية الأبعاد شبه الآلية |
| النموذج | iMS-5040A | iMS-5040B | iMS-5040C | iMS-5040D |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية |
جهاز استشعار العدسة الكبيرة أجهزة استشعار المسبار |
جهاز استشعار العدسة الكبيرة و وظيفة التركيز التلقائي على المحور Z | جهاز استشعار العدسة الكبيرة، جهاز استشعار مسبار الاتصال ووظيفة التركيز التلقائي |
| محور Z التركيز التلقائي | بدون | بدون | مع | مع |
| مسبار الاتصال | بدون | مع | بدون | مع |
| البرمجيات | iقياس2.1 | -أقيس31 | iقياس2.2 | -أقيس32 |
نماذج ومواصفات آلة قياس الرؤية اليدوية:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
الجدول دليل سفر آلة قياس الرؤية اليدوية:
| السفر في ملم | النموذج | X محور السفر في ملم | محور Y السفر في ملم |
محور Z السفر القياسي ملم |
محور Z الحد الأقصى للسفر المخصص ملم |
| 100×100×100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200×100×200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400×300×200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500×400×200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600×400×200 | IMS-6040 | 600 | 400 | 200 | 400 |
آلة قياس الرؤيةرسومات هيكلية:
آلة قياس الرؤيةتطبيق الصناعة:
آلة القياس البصرية OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس بدون اتصال، آلة قياس ثنائية الأبعاد، آلة قياس 2.5 أبعاد،مع تحديث الصناعة الحديثة عالية الدقة وصناعة التصنيع الدقيقة، فإنه يتبنى طريقة قياس الصورة البصرية بدون اتصال للقياس السريع والدقيق. أصبح قياس الأبعاد الهندسية والتسامحات الهندسية حتميا.
آلات القياس البصرية مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة،الصناعات البلاستيكية والصناعات الأخرىمثل: القوالب ، المسامير ، المعادن ، الملحقات ، المطاط ، لوحات PCB ، الينابيع ، الأجهزة ، الإلكترونيات ، البلاستيك ، الطيران ، الفضاء ، الخ ، فإنه يتغلب على أوجه القصور في العدادات التقليدية ،ميكرومترات، ومعرضات الملف، وهي آلة قياس عالية الدقة، عالية الكفاءة والموثوقية عالية دمج تكنولوجيات معالجة الصور البصرية والميكانيكية والإلكترونية والحاسوبية.
يتم تكبير الكائن الذي سيتم قياسه بواسطة نظام تكبير بصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة الكمبيوتر والبرمجيات الخوارزمية،المخطط وشكل السطحيمكن الكشف تلقائيًا عن حجم زاوية وموقع أجزاء معقدة ودقيقة مختلفة.يمكن استيراد بيانات القياس إلى أوتوكاد لتصبح رسم هندسي كامل، والوثائق في DXF، IGS وغيرها من التنسيقات يمكن إنشاؤها، ويمكن أيضا استيرادها إلى WORD و EXCEL و SPC برامج التحليل الإحصائي لتوليد CPK والتقارير الإحصائية المختلفة.
