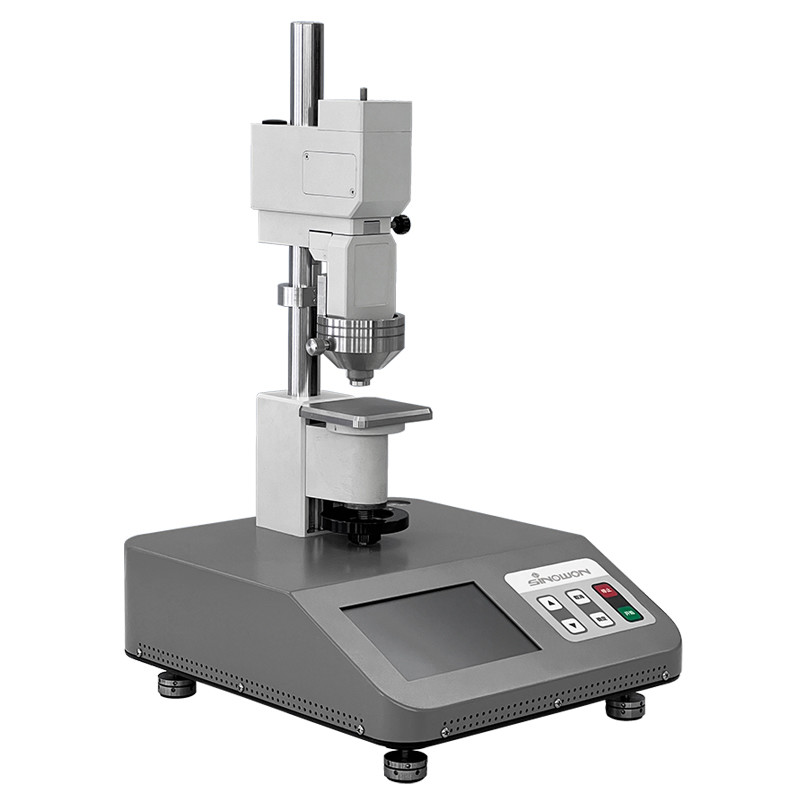

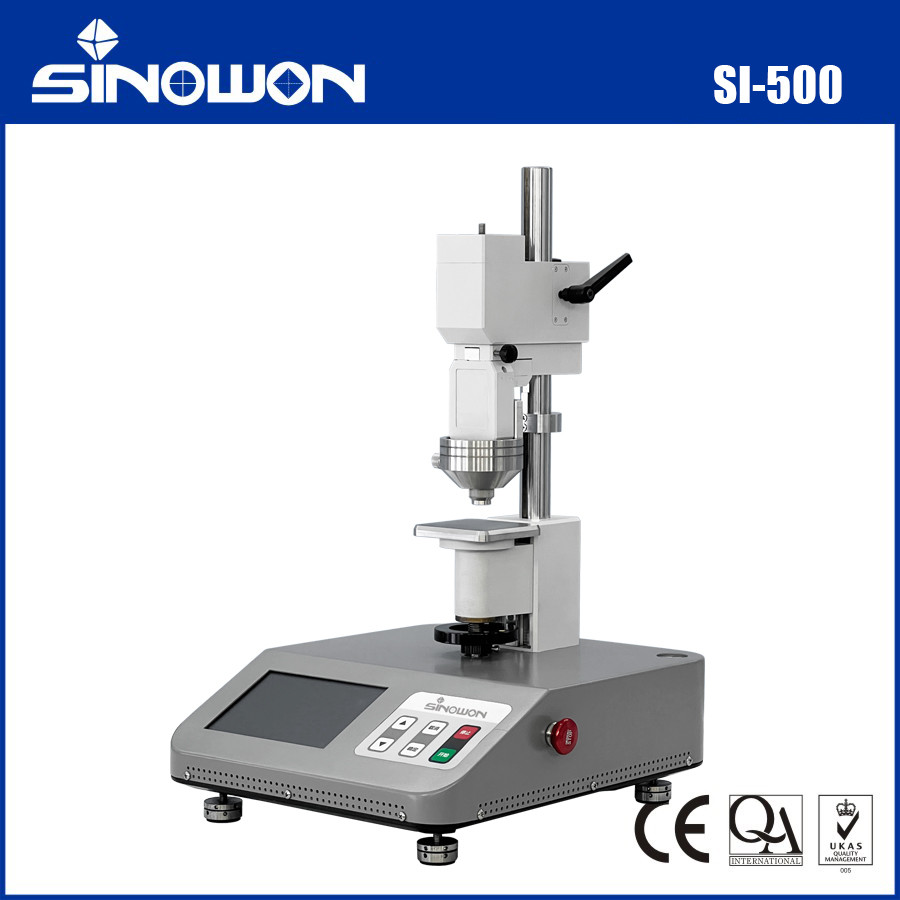

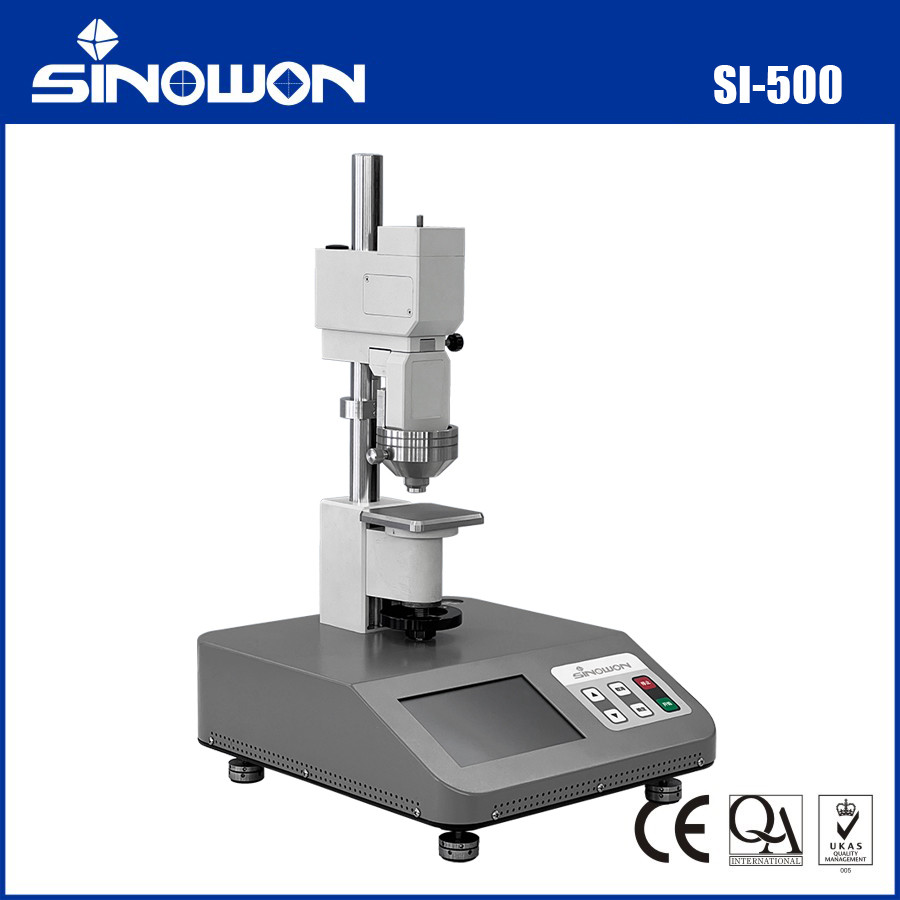

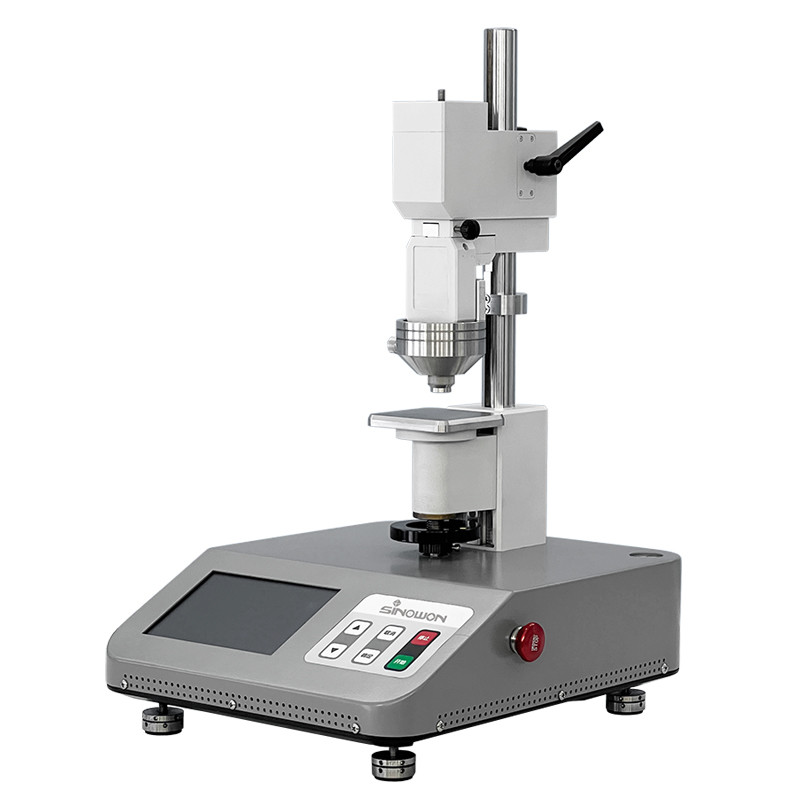

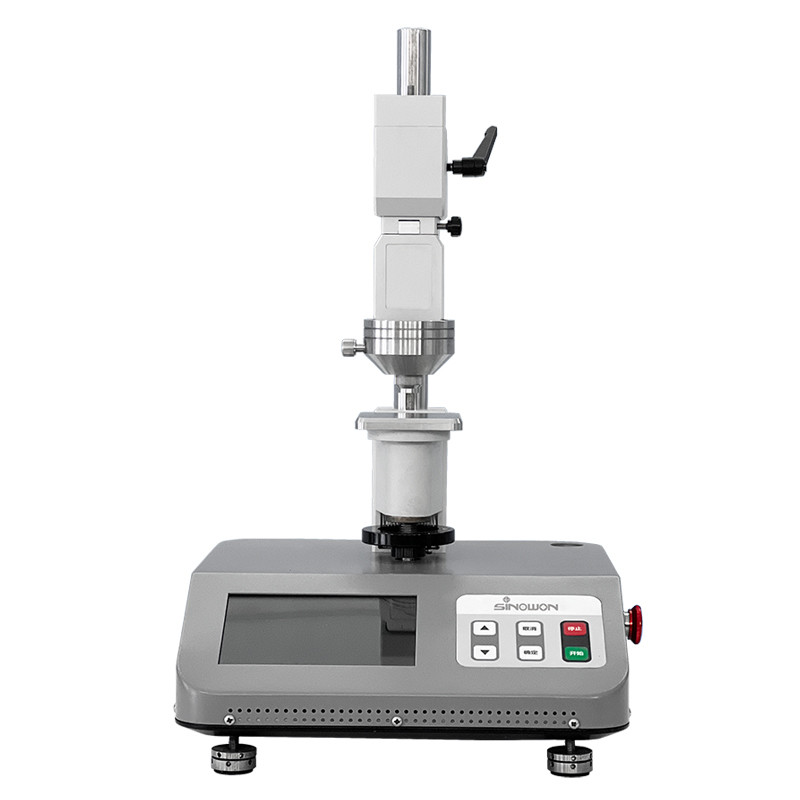

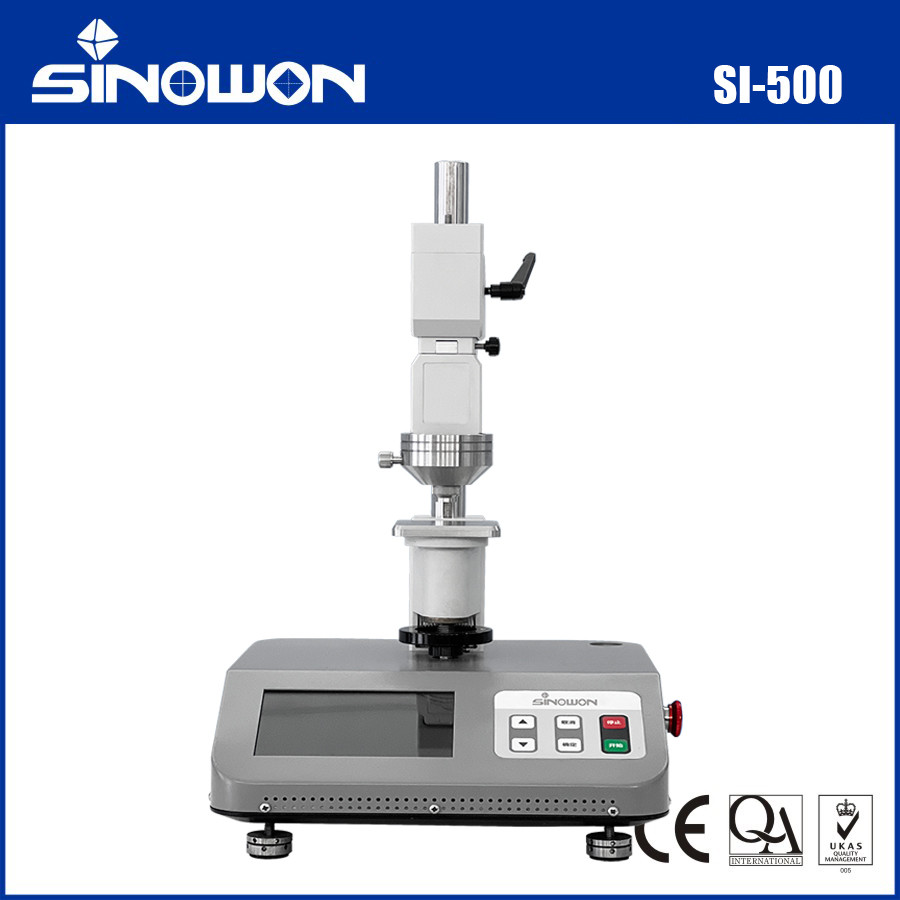

اختبار صلابة المطاط الدولي SI-500 Series
التطبيقات:
يستخدم اختبار صلابة المطاط القياسي الذي يغطي Shore و IRHD وغيرها من الطرق على نطاق واسع في اختبار صلابة المطاط والمواد البلاستيكيةالأختام والمواد الأخرى، ويمكن أن تخدم الصناعة الكيميائية، صناعة السيارات، الصناعة العسكرية، الخ.
مقدمة المنتج
يتكون تصميم SI-500 العضوي من أربعة مكونات رئيسية: الوحدة الرئيسية ووحدة التحميل ووحدة الأدوات المساعدة ووحدة الاندراج القابلة للتبادل مع ستة طرق اختبار مختلفة.التصميم الوحدي يستفيد من صيانة وترقية سهلة وفعالة من حيث التكلفة، فضلا عن التجميع السريع والسهل وتفكيك الآلة بأكملها دون الحاجة إلى أي أدوات. بالإضافة إلى ذلك، لا تحتاج SI-500 لاستخدامها مع جهاز كمبيوتر شخصي،توفير سهولة الاستخدام المطلقيمكن تنفيذ تخصيص المنتج الشخصي للعملاء ، بحيث يمكن إجراء الإنتاج والاختبار بدقة وفعالية.
المعايير:
DIN 53505 ، ASTMD 2240 ، ISO 48-9 ، GB / T 531 ، GB / T 2411 ، GB / T 23651 ، GB / T 38243 ، JJG 304-2003 ، JJG 1039 - 2008 ، JJG 666 - 1990 ، الخ
أساليب الاختبار:
شريط أ، شريط د، شريط IRHD N، شريط IRHD H، شريط IRHD L، شريط IRHD M.
التكوين الأساسي:
● يحتوي الجسم الرئيسي لجهاز اختبار صلابة المطاط على تصميم متكامل ووظيفة تشغيل زر واحد ووحدة تحميل.
● يمكن أن تحدد تلقائيًا نوع المحرك والوحدة الاختبارية (يتم شراء الكمية والنموذج حسب الطلب) ؛
● يمكن استبدالها، والأدوات المساعدة وخطوط الاتصال الخاصة بها وفقا لمتطلبات الاختبار (تشتري بالطلب) ؛
● يمكنه تحديد مكان أجزاء ذات شكل خاص مثل حلقات O.
أجهزة التسجيل القابلة للإستبدال:

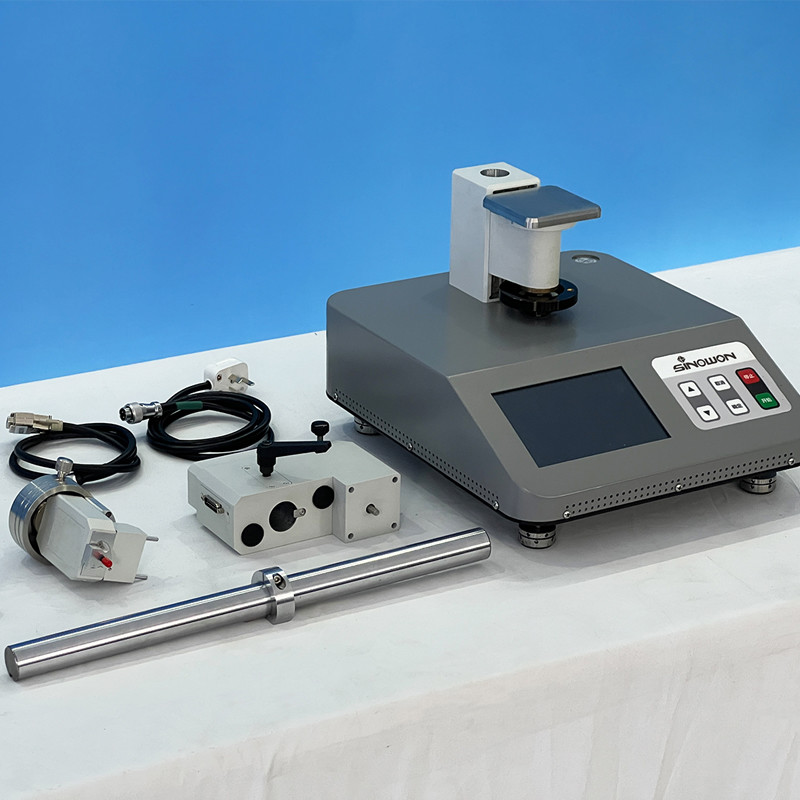

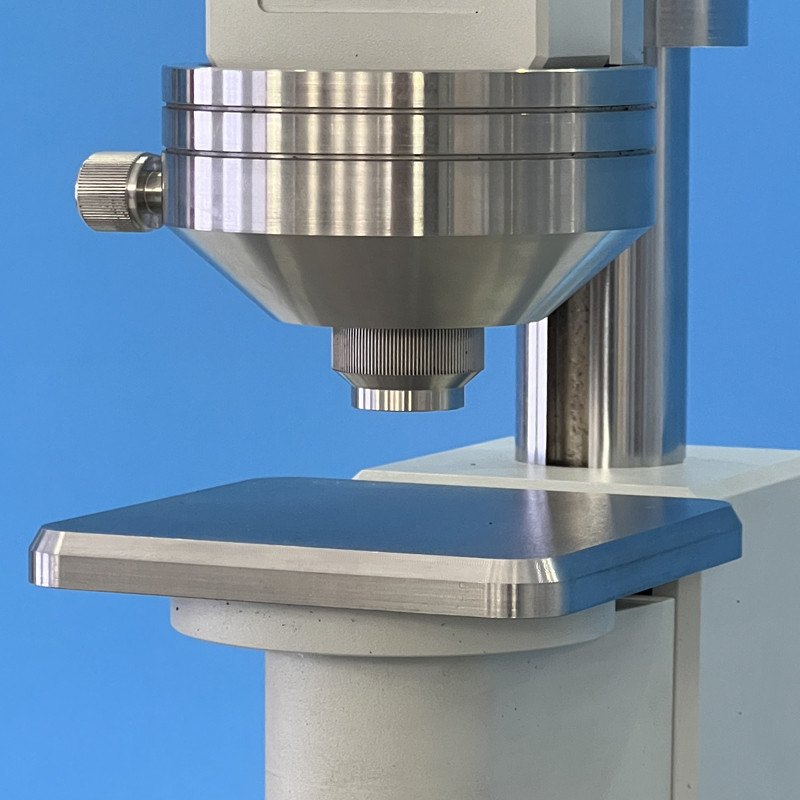

تم تصميم المقطوعة القابلة للتبادل لتكون plug-and-play ، مما يسمح للمستخدم بإزالة المقطوعة واستبدالها بسرعة دون أي أدوات.تم تجهيز وحدة التحميل الذكية للغاية بوظيفة التعرف التلقائي، والذي يسمح بإدخال المُدخل بشكل صحيح ويمكن بدءه على الفور دون أي اختبارات إعداد. هناك ما مجموعه 6 أنواع مختلفة من المُدخلات المتاحة، بما في ذلك Shore و IRHD،كمعياريمكن تثبيت جميع المثبتات على اختبار صلابة المطاط SI-500 لاختبار صلابة شامل ومريح حقًا.
وحدة التحكم الرئيسية والبرمجيات:
كل نظام SI-500 مجهز بوحدة هيكلية متكاملة وبرنامج ذكي للغاية يعمل بوحدة التحكم الرئيسية للنظامووضع التشغيل البسيط يسمح لكل مستخدم للبدء بسهولة في أقصر وقت ممكنيمكن قراءة قيمة الاختبار بسهولة وسريعة ويمكن ضبط وظائف أخرى ، مثل الحالة الحالية ، وضع القياس ، العدد ، وقت الاختبار ، عدد نقاط القياس ، القيمة المقاسة ،عرض القيمة الوسطى والقيمة المتوسطة، وكذلك استخدام وحدة الاختبار ووحدة تخزين البيانات ووحدة الأدوات المساعدة ووحدة إحصاءات البيانات ووحدة الإعداد.يمكن أيضاً طباعة قيم الاختبار على طابعة.

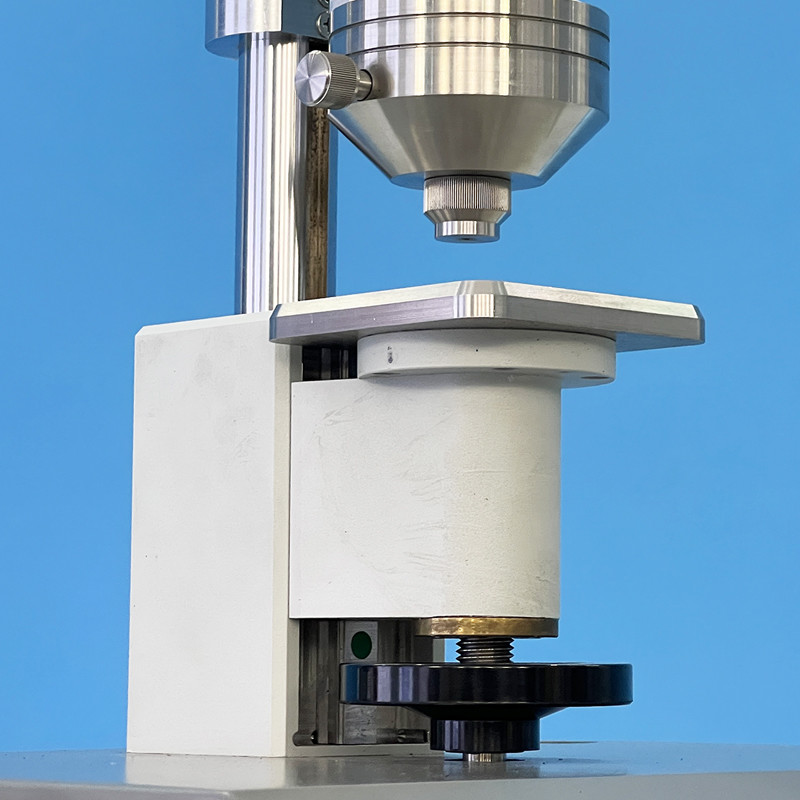

جهاز تحديد موقع العينة:
جهاز تحديد موقع العينة SI-500 في اختبار صلابة المطاط هو أداة مساعدة مهمة للغاية في اختبار صلابة المطاط.وغالبا ما يتم الحصول على قيمة اختبار خاطئة لأن العينة لا يمكن وضعها ووضعها بدقةلذلك ، في إطار اختبار IRHD M ، يتم توفير وحدة الأدوات المساعدة ، والتي يمكن أن تكمل وضع المساعدة من حلقات O المطاطية وأنواع أخرى من العينات ،وتسافر تلقائيًا إلى منطقة قياس الضغطحتى تتمكن من التحكم في الجودة بشكل أفضل.
المواصفات:
يتم تضمين مجموعة كاملة من Shore و IRHD مع شهادة معايرة معتمدة من CNAS وكتل صلابة المطاط في نطاقات صلابة مختلفة.
| نموذج المنتج |
SI-500A |
SI-500D | SI-500M | SI-500N | SI-500L | SI-500H |
| الرمز# | 842-814 | 842-824 | 842-834 | 842-844 | 842-854 | 842-864 |
| نطاق القياس |
(0~100) HA |
(0~100) HD |
(30~100) IRHD M |
(30~100) IRHD N |
(10~35) IRHD L |
(85~100) IRHD H |
| القرار | 0.1H | |||||
| دقة القوة | ±37.5mN | ± 222.5mN | ±1.0mN | ± 30mN | ± 30mN | ± 30mN |
| دقة عمق الضغط | ± 0.02 ملم | ± 0.02 ملم | ± 0.002mm | ± 0.01mm | ± 0.01mm | ± 0.01mm |
| نطاق التطبيق |
مطاط ناعم، إيلاستومر، مطاط طبيعي المنتجات، النيوبرين، أشجار الصهارة الدهون، البوليستر، البوليفيك الرقيق، الأطواق، الجلد، الخ |
المطاط الصلب، المواد البلاستيكية الصلبة، الزجاج الأكريليك، البوليستيرين، البلاستيك الصلب، الراتنج، أدوات الطباعة، أوراق الفينيل، أسيتات السليلوز، الخ
|
حلقات مطاطية رقيقة و ناعمة على شكل حرف (O) ، قوالب، ملصقات عينات شبه الشكل |
المطاط الناعم، المواد المرنة للغاية، المواد البلاستيكية التي يمكن تشويهها بسهولة | الأسفنجات، الرغوة الستيرو، المطاط السيليكوني، مواد الجيل | المطاط الصلب، المواد البلاستيكية الصلبة، الزجاج الأكريليك، البولستيرين، البلاستيك الصلب، الراتنجات، أوراق الفينيل المطبعية، أسيتات السليلوز، الخ |
| وضع إمدادات الطاقة | إمدادات الطاقة المتغيرة: الجهد 220VAC؛ التردد 50Hz | |||||
| الحد الأقصى لاستهلاك الطاقة | 20 واط | |||||
| درجة حرارة العملية | 18°C ~ 25°C | |||||
| درجة حرارة التخزين | في بيئة التخزين، لا ينبغي وضعه مع المواد المآكلة مثل الأحماض والقليات. | |||||
| العملية الرطوبة | 20٪ إلى 80٪ | |||||
| وضع العمل | التحكم بشاشة اللمس | |||||
| وضع الاختبار | الاختبار التلقائي | |||||
