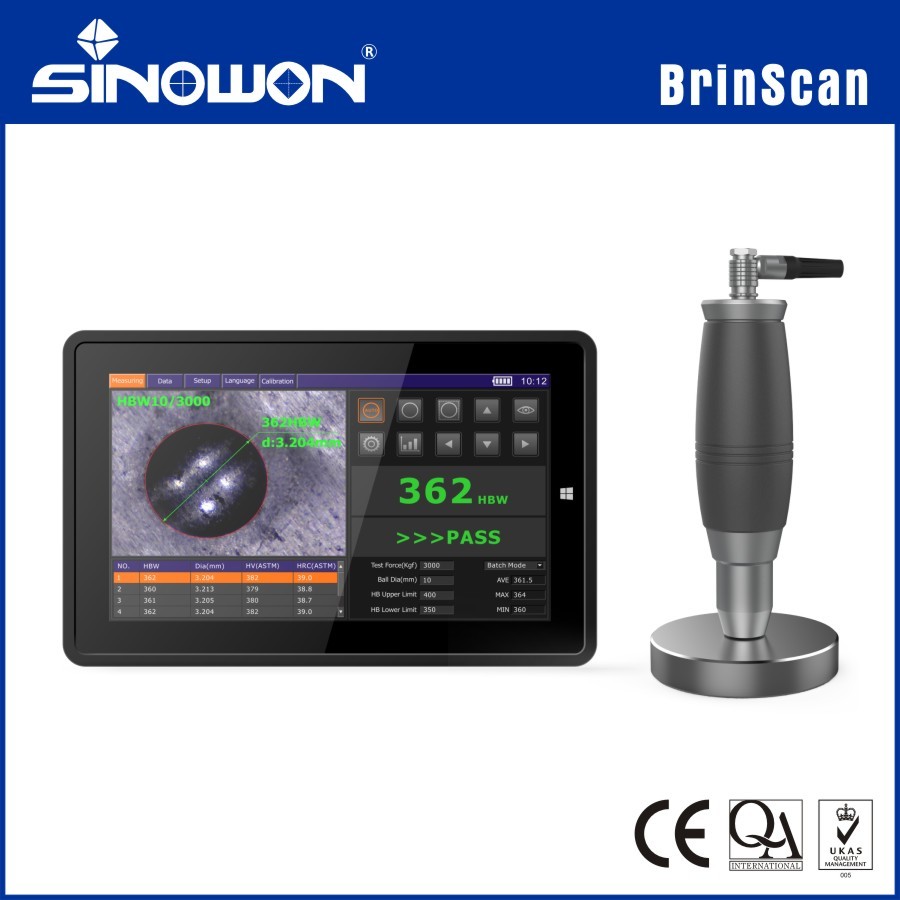

نظام قياس بصري لصلابة برينيل BrinScan
مقدمة:
● يقيس معظم أجهزة اختبار صلابة برينيل الحالية التجاعيد بمجهر القراءة الميكانيكية التقليدية.التي يمكن أن تتأثر بسهولة بعوامل بيئيةوعلاوة على ذلك، والقطر القراءة البصرية يجب أن تسجل يدويا. بعد قياس مرتين على الأقل الحصول على متوسط القيمة،يجب على المشغل أن ينظر إلى جدول الصلابة للبحث عن قيمة صلابة برينيل المقابلة.
● برين سكان هو نظام قياس أوتوماتيكي برينيل تم تطويره على أساس نظام تشغيل ويندوز. يمكن استخدامه في الاتصال مع أي نوع من اختبار صلابة برينيل في السوق،يحصل تلقائيا على صلابة برينيل وسوف تحل محل المجهر القراءة الميكانيكية التقليدية.
● برين سكان تطبيق تكنولوجيا بصرية متقدمةتصوير التجاعيد بواسطة المجهر الرقمي المحمول وتحديد التجاعيد بدقة حتى تحت خلفية معقدة لقياس صلابة برينيل. لا يحتاج المشغل إلى تحديد حافة التسرب ، وسجل طول التسرب ، والتحقق من جدول الصلابة. BrinScan يمكن أن تدرك القياس التلقائي ، وتسجيل التلقائي ،مخطط قياس القسوة الآلي لإنقاذ وتوليد القسوة.
● يحتاج المشغل المهني إلى حوالي دقيقتين عند إكمال قياس واحد بواسطة مجهر القراءة الميكانيكية ، مما يؤدي إلى انخفاض الكفاءة.وسيتم تسبب أخطاء الانتشار أثناء القياس في حين أن تشغيل برينسكان لا يحتاج إلى عامل محترف، وقسوة برينيل ستخرج بدقة خلال ثانية واحدة.
التطبيق:
يمكن استخدام برين سكان في المختبر، ويمكن أيضا أن تستخدم في الاتصال مع جهاز كمبيوتر لوحي ويندوز والكمبيوتر المحمول في الموقع.
الخصائص:
1تصميم مبسط:

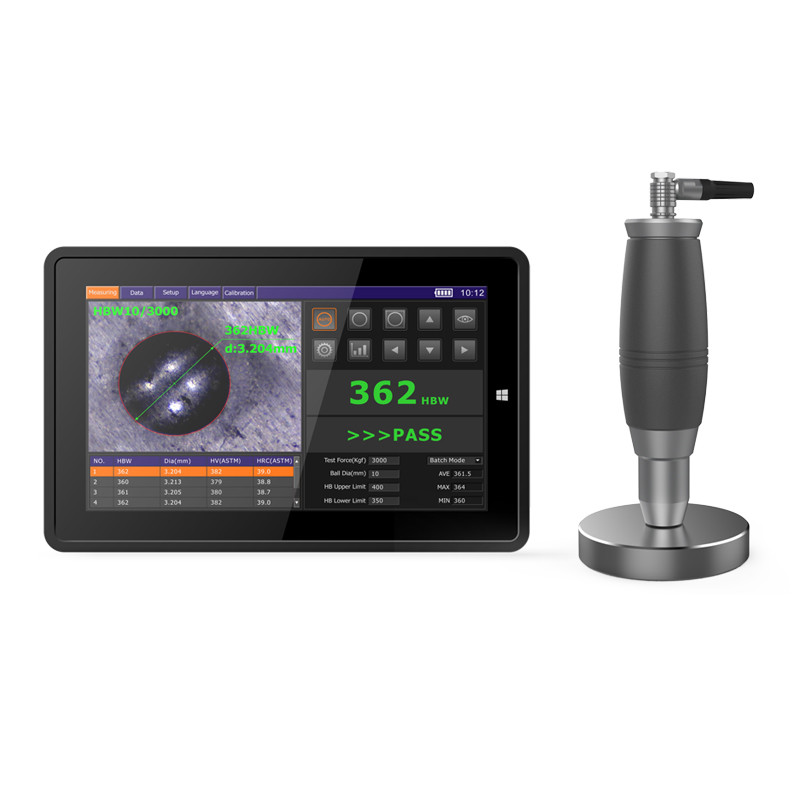

الميكروسكوب المحمول يستخدم تصميم خط البخار. يحتوي على مظهر رقيق وملمس يد مريح.
2المسبار المغناطيسي
سطح اتصال المجهر القياس يطبق مغناطيس الحلقة، مما يجعله يمتص عموديا على العينة المغناطيسية دون مساعدة اليدين.
3صورة HD
يستخدم المجهر مصدر ضوء بارد LED ونظام ضوئي عالي الوضوح وكاميرا رقمية CMOS. يمكن أن تظهر التدفقات بشكل واضح مرة أخرى في الصورة.
4التعرف الذاتي

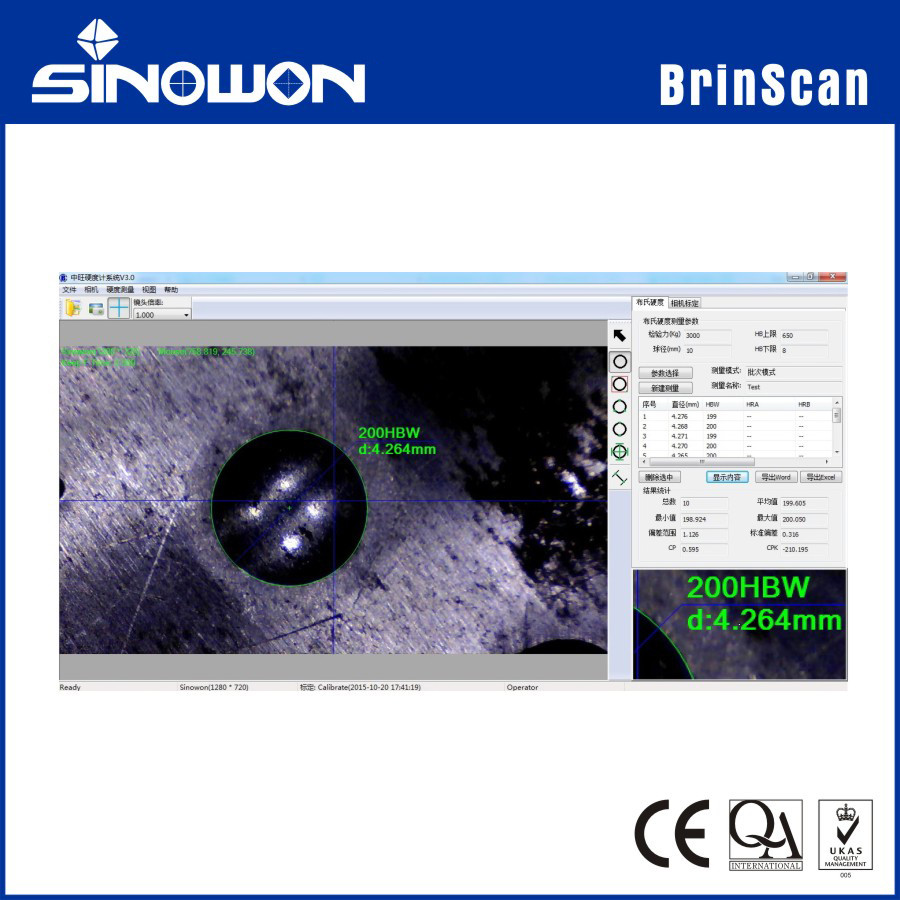

يمكن لـ BrinScan تحديد حافة التخزين تلقائيًا ، وقياس دائرة التخزين تلقائيًا (فوق 200 نقطة للدائرة الواحدة). يحسب القطر ويحصل على صلابة Brinell تلقائيًا.من أجل الحفرة الكبيرة، لا تحتاج إلى إظهار التدفق بأكمله ، يمكن قياس أكثر من 1/2 من التدفقات على الواجهة.
5. قياس مفاتيح واحدة

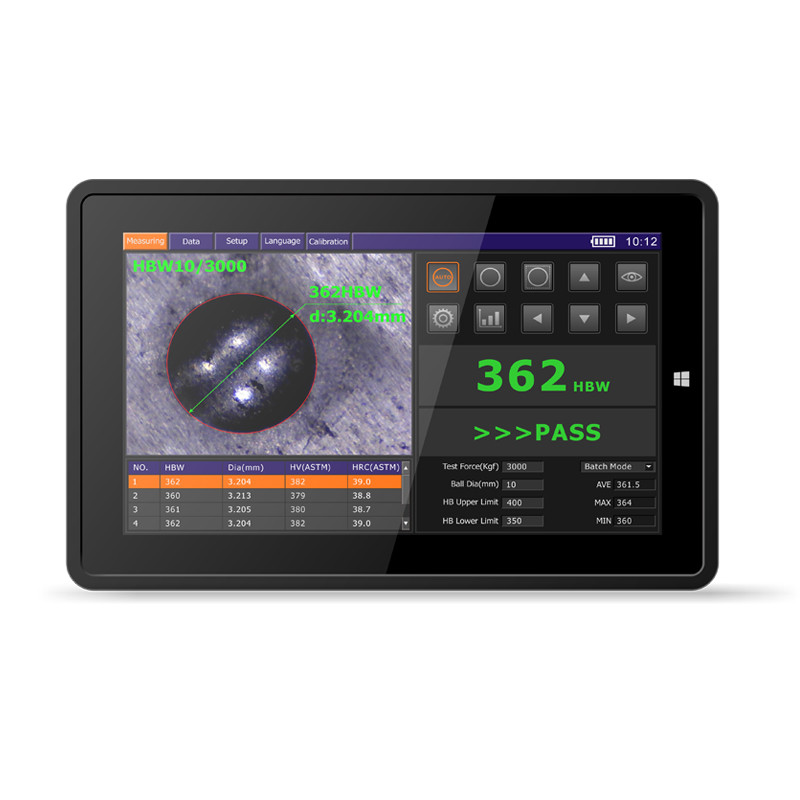

برين سكان لديه واجهة بسيطة و سخية، يمكن للمشغل استخدامها دون تدريب احترافي. لا حاجة للقيام باختيار يدوي، مجرد تشغيل مفتاح واحدسيتم إخراج قطر التدفق وقيمة الصلابة.
يحتفظ برينسكان أيضًا بوظيفة الاختيار الأساسية مثل اختيار نقطتين وثلاث نقاط واختيار كامل. يمكن استخدام تكبير الصورة في القياس اليدوي ، مما يحسن دقة القياس اليدوي.
6. معايرة سهلة
يمكن إجراء المعايرة الأولية لـ BrinScan مع مقياس الزجاج وكتلة صلابة Brinell القياسية. بعد معايرة مقياس (قيمة K) ، لا تحتاج إلى إجراء المعايرة مرة أخرى عند تغيير مقياس القياس,يمكننا أن نقيس مباشرة على مقياس جديد.
7.إخراج تقرير
برين سكان يعرض قطر التجويف، وقيمة القياس، ماكس، مين، قيمة التحويل (HRA، HRB،HRC،HV،HS، قوة الشد، الخ).والإدارة والمشغل يمكن تعريف المستخدمكلمة، يمكن توليد إكسل تلقائيًا دون تسجيل يدوي.
8التوافق القوي
يمكن استخدام BrinScan في اتصال مع أي نوع من اختبار صلابة Brinell ، متوافق مع WIN7 ، WIN8 ، WIN10.
المواصفات التقنية:
| السلع | نظام قياس بصري لصلابة برينيل |
| الوضع | برينسكان |
| مجال رؤية الكاميرا | 3.3x2.2ملم |
| نطاق القياس | 8 ¢650HBW |
| دقة التجاوز | 0.1م |
| دقة القوة | 0.1HBW |
| قياس الدقة | ± 1% ((HBW10/3000) |
| مدخل متوافق | كرة فولاذية 10mm و 5mm |
| طول التجويف | 1.2 ∼6 ملم |
| نظام التشغيل | (وين7) ، (وين8) ، (وين10) ، (وين11) |
