اختبار صلابة الفيكر الآلي الميكرو وماكرو وفتاح AutoVicky ZVK-1050AF
تطبيق المنتج:
تستند طريقة فيكرز إلى نظام قياس بصري ، وتحدد مجموعة من الأحمال الخفيفة باستخدام مدخل الماس لجعل مدخل يتم قياسه وتحويله إلى قيمة صلابة.انها مفيدة جدا لاختبار على مجموعة واسعة من المواد، ولكن يجب أن يتم صقل عينات الاختبار لتمكين قياس حجم البصمات. يتم استخدام ماس في شكل هرم أساس مربع للاختبار في مقياس فيكرز.عادةً ما تكون حمولات (مايكرو فيكرز) خفيفة جداً، تتراوح من 10 غرام إلى 1 كيلوغرام، يمكن أن تتراوح حمولات ماكرو فيكرز إلى 50 كيلوغرام.
تستخدم أساليب صلابة ميكرو فيكرز لاختبار المعادن والسيراميك والمواد المركبة - أي نوع تقريبًا من المواد. نظرًا لأن حفرة الاختبار صغيرة جدًا في اختبار فيكرز ،انها مفيدة لمجموعة متنوعة من التطبيقات: اختبار مواد رقيقة جدا مثل الألواح أو قياس سطح جزء، أجزاء صغيرة أو مناطق صغيرة، قياس الهياكل الدقيقة الفردية،أو قياس عمق صلابة الحالة عن طريق قطع جزء وإجراء سلسلة من التجاويف لوصف ملف تغير الصلابة.
أنامقدمة:

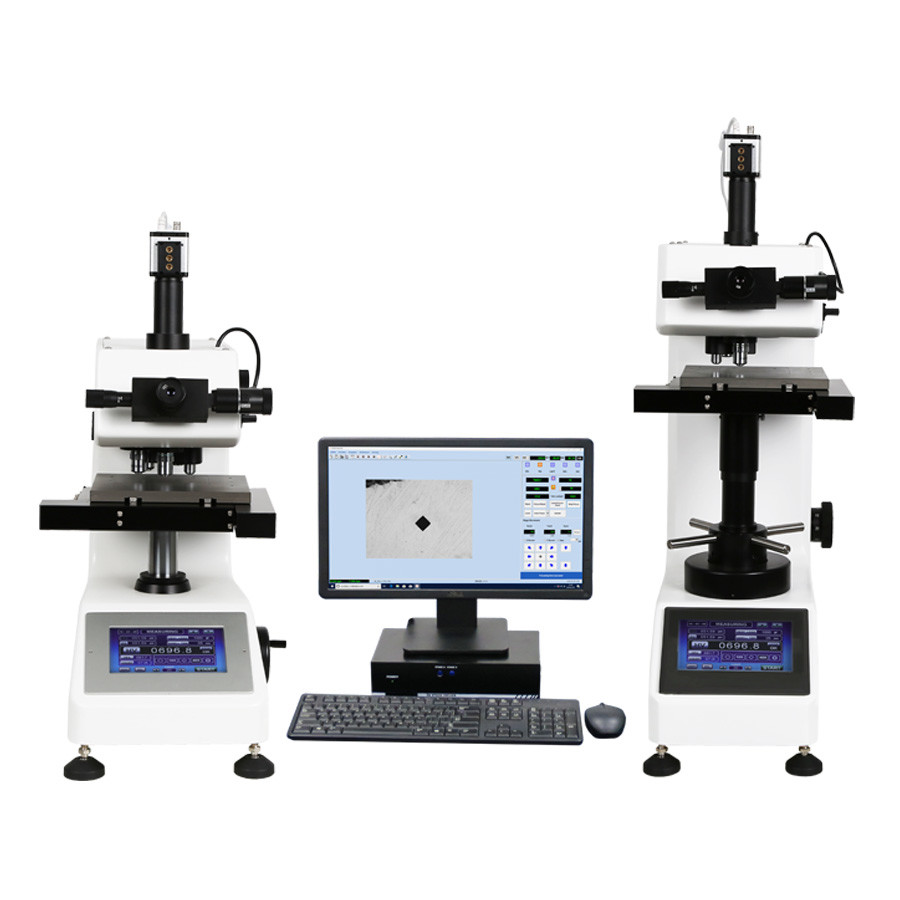

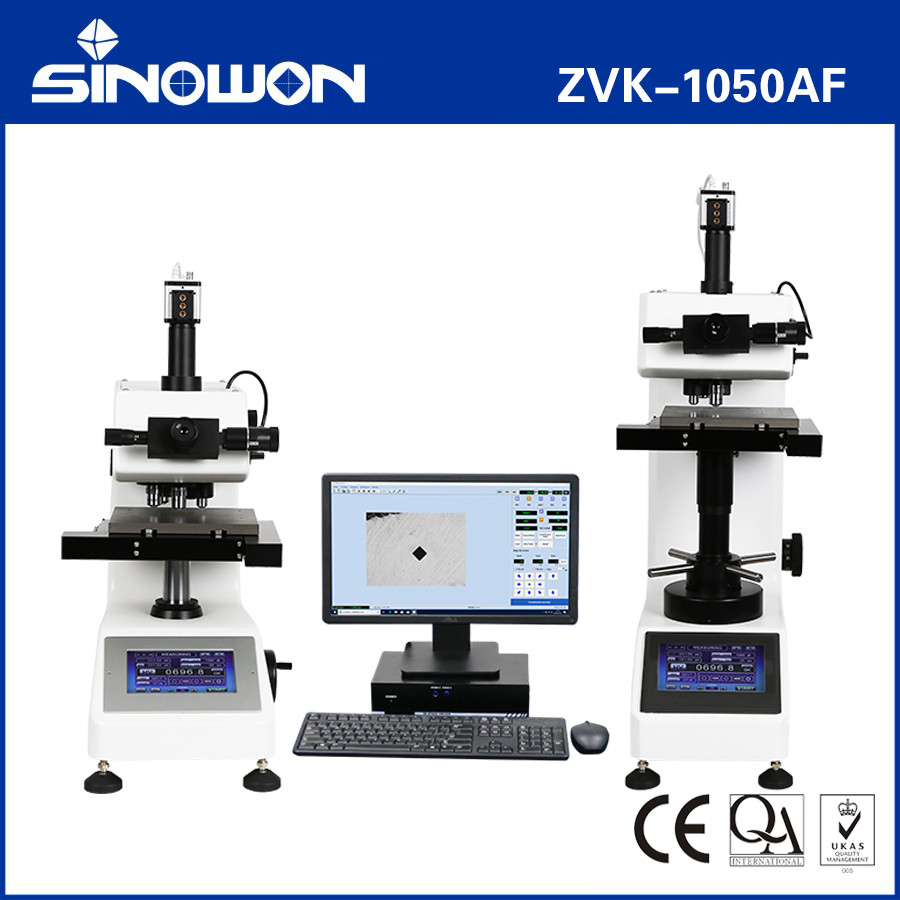

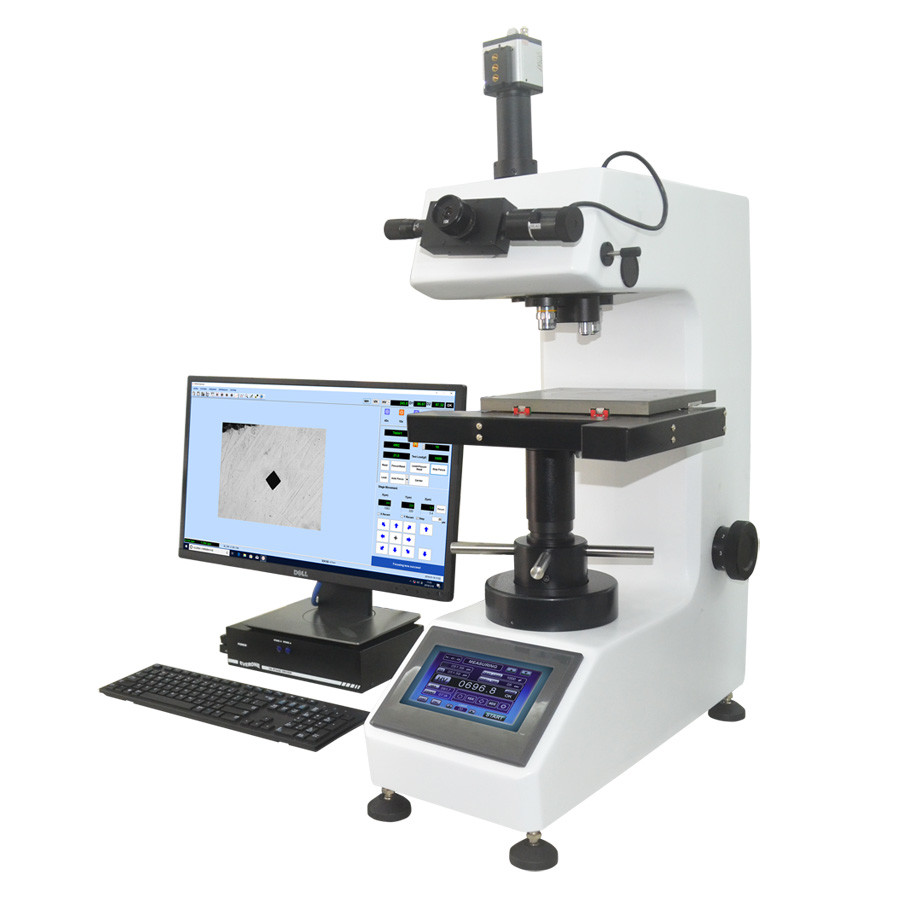

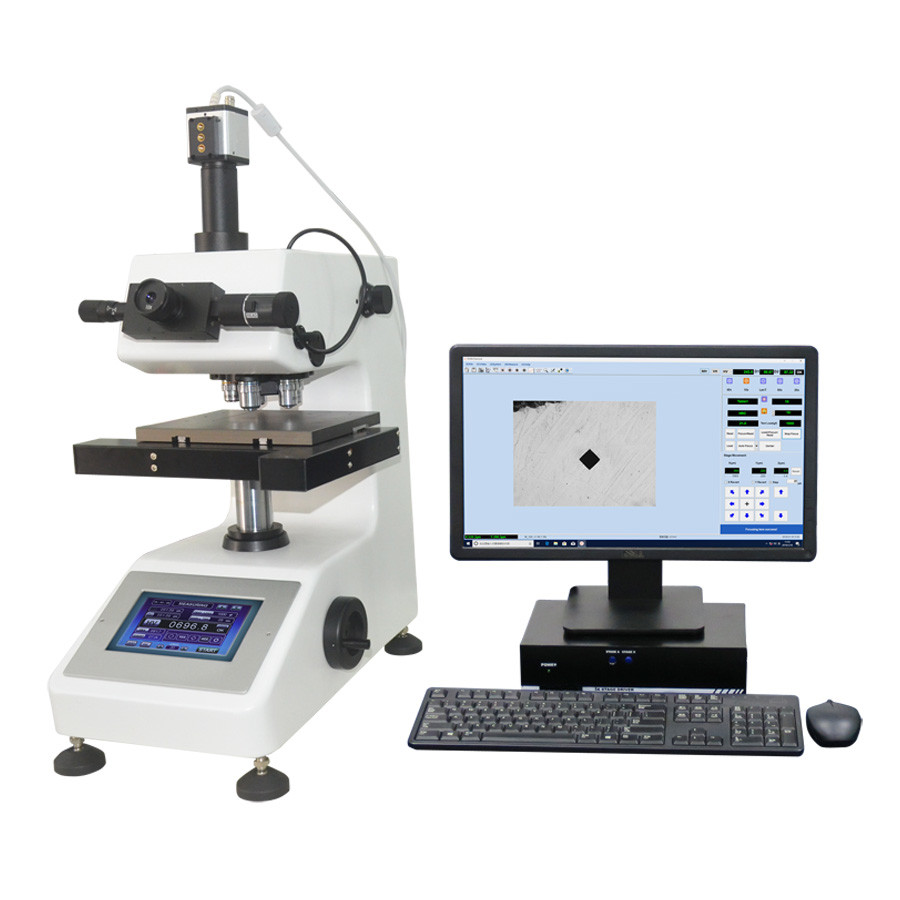

يستخدم Sinowon AutoVicky ZHV-1050AF وحدة تحكم واحدة وجهاز كمبيوتر واحد للتحكم في اثنين من اختبار صلابة، واحد هو AutoVicky ZVK-1000F أوتوماتيكي ميكرو فيكرز و Knoop اختبار صلابة مع نظام التركيز التلقائي،آخر هو AutoVicky ZHV-50A أوتوماتيك ماكرو فيكرز اختبار صلابة كل من وحدتين لديها معدات مع X-Y محرك المرحلة التلقائية، لديها قياس تلقائي حول حفرة فيكرز وكوب، ويمكن أن تجعل قياس عمق الحالة تلقائيا، فإنه يلغي خطأ التشغيل البشري، يحسن إلى حد كبير كفاءة العمل,يجعل قياس اختبار القسوة أكثر دقة وبدون تعقيد.
ميزة المنتج:
● المرحلة التلقائية، التركيز التلقائي، القياس التلقائي ونظام اختبار صلابة فيكرز؛
● قوة الحمل: الوزن الميت الدقيق يضمن نظام قوة الحمل بشكل موثوق ودقيق.
● المسار البصري: 160 ملم مسار المجهر البصري عالي الدقة يجعل الصورة من التدخل حادة وممتازة.
● البرج التلقائي: يتم تكرار وضع المفتاح لجهاز التدفق HV والهدف 10x / 20X / 40x بدقة.
● مرحلة تلقائية: يتم تشغيلها بواسطة محرك خطوة دقيق بحجم سفر كبير 100x100mm وقدرة الحمل الثقيل ؛
● التركيز التلقائي: تطبيق النظام البصري عالي الدقة وتكنولوجيا التركيز التلقائي ، يمكن لبرنامج 3A أن يدرك التركيز التلقائي وتقييم صلابة التلقائي إذا كان حجم التدخل أكبر من 8um ؛إنه التركيز التلقائي حول مايكرو فيكرز و نوب، التركيز اليدوي لـ (ماكرو فيكرز)
● قياس تلقائي: برنامج قياس واختبار صلابة تلقائي: 3A يمكن أن يتحكم في اختبار الصلابة وتواصل البيانات ، ويشمل مفتاح 10x ، 20x ، 40x ،60x أهداف و Vickers، تحميل تلقائي، والبقاء وتفريغ، والحفرة المفردة أو المتعددة، وتعيين مسافة خطوة، وضع الحركة، سجل تلقائي حلقة الحوار الحفرة وقيمة القسوة،توليد تلقائي عمق CHD و منحنى القسوة، إحصاءات الأخطاء، إحصاءات مجموعات وقت الاختبار، وتوليد تقارير شكل إكسيل وورد.
المواصفات:
| السلع | اختبار صلابة ميكرو وماكرو فيكرز وأوتوماتيك | |
| النموذج | (أوتوفيكي) (زفيك) 1050 أف | |
| الرمز# | 822-340AF | |
| وضع التركيز | "مايكرو فيكرز" / "كوب": "تويين" التوجيه التلقائي/التوجيه اليدوي. | |
| نظام الحمل | وزن دقة عالية | |
| الحمل المجهري | زوجة | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
| mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
| الحمل الكلي | كيلوغرام | 1 / 2 / 3 / 5 / 10 / 20 / 30/50 |
| ن | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
| وضع التحميل | تحميل وتفريغ أوتوماتيكي | |
| وقت الإقامة | 5 ~ 99 s يمكن ضبطها | |
| نظام البرج | البرج الآلي | |
بصري مزدوج | مسار المجهر البصري عالي الدقة | |
| التكبير | تكبير الملاحظة البصرية: 100x (10x العدسة و 10x العدسة) | |
تكبير القياس البصري: 100x، 200x، 400x | ||
| تكبير الملاحظة الرقمية: 350x | ||
| تكبير القياس الرقمي:350x، 700x، 1400x | ||
| مصدر الضوء | مصباح LED موازي | |
| نظام الصور الرقمية | 0.5x C-المحول وكاميرا CMOS 1.3Mpixel | |
| الحد الأقصى ارتفاع العينة | 90ملم | |
| أقصى عمق العينة | 110ملم | |
| مقياس القسوة | التبديل بين HV و HK | |
| المرحلة التلقائية | النوع | محرك |
| الأبعاد | 200 × 180 ملم | |
| السفر | 100 × 100 مم | |
| محرك | محرك خطوة | |
| القرار | 0.5 مليون | |
| مراقب القيادة | فيكي كونترول2000 | |
| برنامج اختبار القسوة | 3A: المرحلة التلقائية؛ التركيز التلقائي؛ القياس التلقائي | |
| شاشة LCD | 21.5 شاشة LCD | |
| المعيار التنفيذي | أيه إس تي إم إي-92، أيزو 6507، جي بي/تي 4340 | |
| صافي الوزن | 150 كيلوغرام | |
| إمدادات الطاقة | التيار المتردد 220V/50Hz أو 110V/60Hz | |
برنامج قياس تلقائي:
● واجهة البرمجيات: 3A
●تحكم الآلة
برنامج 3A قادر على جعل التحكم في اختبار صلابة الميكرو، فإنه يمكن أن تقود وإعداد حركة X-Y مرحلة تلقائية، وZ محور محرك التركيز التلقائي،ويمكن أن تتحكم في التبديل من أهداف و Vickers / Knoop مدخل على البرج التلقائي، فإنه يجعل تحميل / البقاء / تفريغ تلقائيًا.
● قياس تلقائي
برنامج 3A قادر على إجراء قياس التدخل تلقائيًا في وضع التركيز التلقائي ، والعمق المرئي هو 1 ملم ، وقرار التركيز هو 0.2um ، سرعة التركيز التلقائي أقل من 5 ثوان ،و دورة التركيز التلقائي والقياس التلقائي في غضون 8 ثواني.
● قياس CHD
3يمكن لبرنامج أن يجعل قياس عمق صلابة الحالة برمجيا، فإنه يمكن أن قياس تلقائي وجعل CHD-تقرير،ويتم إنشاء منحنى صلابة العمق لأداء وظائف مثل قياس طبقة النترات من الجزء وقياس الطبقة الكربورية.
● وظيفة خطة المسار
3A لديه وظيفة خطة المسار، فإنه يمكن إعداد الخطوط المستقيمة المختارة، خطوط الزيك زاك، الدوائر، والأقواس، النقاط العشوائية، المصفوفات، ويمكن إعدادها في متطلبات عينة الاختبار المختلفة.
● إدارة البيانات
يمكن تخزين بيانات الاختبار للطباعة ، ويتضمن تقرير الاختبار الإحصاءات الرياضية و منحنيات عمق الطبقة الصلبة ، بالإضافة إلى الطوبوغرافية المطبوعة للعينة.يعكس مباشرة بنية الدقيقة من التجاعيد والخلفية.
● متعددة اللغات
الإنجليزية والصينية متاحة الآن، واللغات الأخرى قادمة قريبا.
