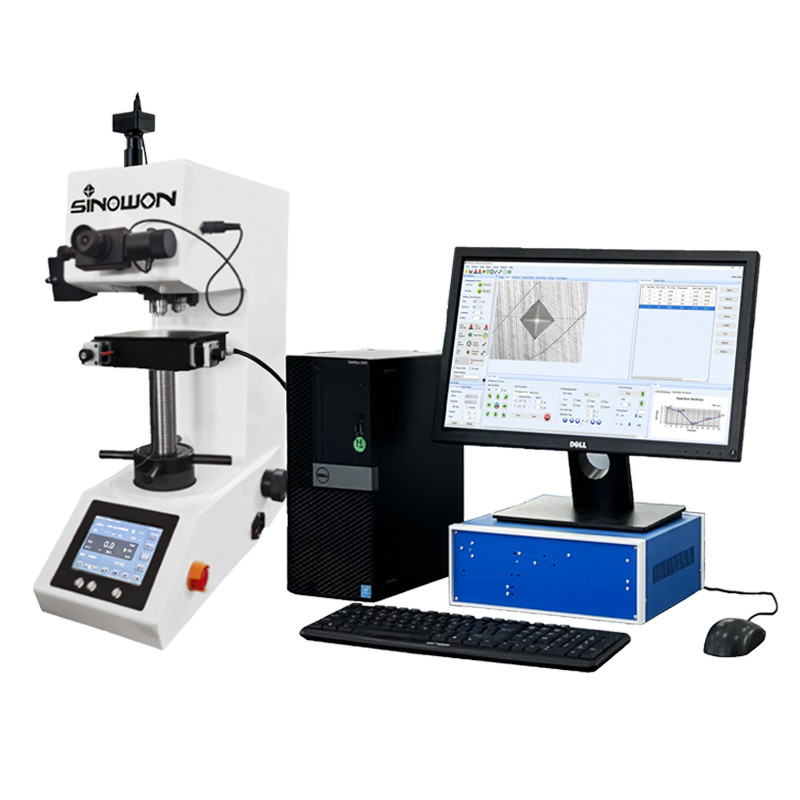

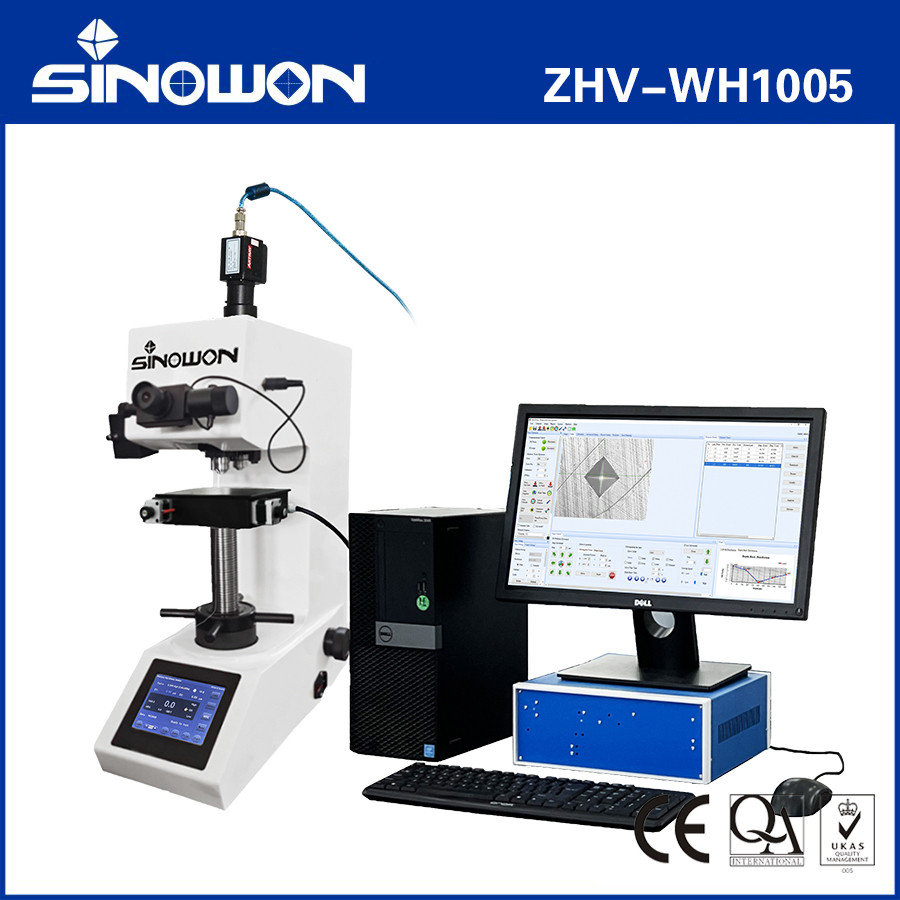

جهاز اختبار صلابة ماكرو فيكرز الأوتوماتيكي سلسلة AutoVicky ZHV-WH
تعتمد طريقة فيكرز على نظام قياس بصري، تحدد نطاقًا من الأحمال الخفيفة باستخدام أداة إدخال ماسية لعمل انطباع يتم قياسه وتحويله إلى قيمة صلابة. إنه مفيد جدًا للاختبار على مجموعة واسعة من المواد، ولكن يجب تلميع عينات الاختبار لتمكين قياس حجم الانطباعات. يستخدم الماس على شكل هرمي ذو قاعدة مربعة للاختبار في مقياس فيكرز. عادة ما تكون الأحمال خفيفة جدًا، وتتراوح من 10 جرام إلى 1 كجم، على الرغم من أن أحمال "ماكرو" فيكرز يمكن أن تصل إلى 50 كجم أو أكثر.
مقدمة:سلعة
ميزة المنتج
:سلعة
:سلعة
| جهاز اختبار صلابة ماكرو فيكرز الأوتوماتيكي | نموذج | ||||
| AutoVicky ZHV-WH0503 | AutoVicky ZHV-WH1005 | AutoVicky ZHV-WH3010 | AutoVicky ZHV-WH5010 | رمز # | |
| 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | قوة التحميل | |
| N | 0.3؛ 0.5؛ 1.0؛ 2.0؛ 3.0؛ 5.0 | 4.9؛ 9.8؛ 19.6؛ 29.4؛ 49.0؛ 98.0 | 1.0؛ 3.0؛ 5.0؛ 10.0؛ 20.0؛ 30.0 | 1.0؛ 5.0؛ 10.0؛ 20.0؛ 30.0؛ 50.0 | كجم |
| 2.94؛ 4.9؛ 9.8؛ 19.6؛ 29.4؛ 49.0 | 0.5؛ 1.0؛ 2.0؛ 3.0؛ 5.0؛ 10.0 | 9.8؛ 29.4؛ 49.0؛ 98.0؛ 196؛ 294 | 9.8؛ 49.0؛ 98.0؛ 196؛ 294؛ 490 | العدسة | |
| 10×، 40× | 10×، 20× | 10×، 20× | 10×، 20× | نظام التحميل | |
| تلقائي | منصة X-Y آلية | ||||
| محرك صغير الخطوة بحجم L:255*W:205mm | شوط منصة X-Y | ||||
| 50x50mm | الخطوة الدنيا | ||||
| 0.625um | اللغة | ||||
| الإنجليزية | وقت التحميل | ||||
| 1~60s قابل للتعديل | البرج | ||||
| برج أوتوماتيكي | العدسة | ||||
| 10×، 40× | نظام التركيز على المحور Z | ||||
| تركيز يدوي بواسطة عجلة يدوية متقاطعة | وحدة القياس الدنيا | ||||
| 0.025 μm | الحد الأقصى لارتفاع العينة | ||||
| 170mm | حلق الأداة | ||||
| 135mm | المعيار التنفيذي | ||||
| GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | مزود الطاقة | ||||
| 220 فولت تيار متردد، 50/60 هرتز | الأبعاد (الطول × العرض × الارتفاع) | ||||
| (540*240*630)mm | أبعاد التعبئة | ||||
| (620*485*800)mm | برنامج الاختبار الأوتوماتيكي | ||||
| برنامج تحليل وقياس الصور ATS-100 (دونجل و CD) | نوع الكاميرا | ||||
| كاميرا HD بدقة 5 ميجابكسل | محول الكاميرا | ||||
| ZHV-WH1005-1X | وحدة التحكم في الحركة | ||||
| نظام التحكم في المنصة الأوتوماتيكية X-Y | الشاشة | ||||
| شاشة HDMI مقاس 21.5 بوصة | الوزن الصافي | ||||
| 80 كجم | الوزن الإجمالي | ||||
| 105 كجم | مقدمة عن برنامج قياس فيكرز وكنوب | ||||
مزايا البرنامج:
1. يمكنه تحقيق المسح البانورامي، ومسح الرسومات العامة للمنتج على الكمبيوتر، وتحديد أي موضع، وسوف يتحرك المنتج تلقائيًا إلى الموضع المطلوب.
2. يمكنه دعم 17 طريقة لتخطيط المسار، وتعيين أي رقم، مثل 30 إحداثيات نقطة، والنقر فوق ابدأ، وستكمل الآلة تلقائيًا قياس 30 نقطة دون تشغيل يدوي، والتحميل التلقائي، والتركيز التلقائي والقياس التلقائي.
3. مزود بمحرك محور Z ونظام تركيز تلقائي اختياري، ليست هناك حاجة للعثور على الطول البؤري يدويًا، وتركز الآلة تلقائيًا. يتم إكمال جميع الخطوات بواسطة البرنامج لتجنب أخطاء القياس اليدوي.
الوظيفة الأساسية:
● قدرة التعرف التلقائي على صورة الانطباع رائدة، وكفاءة الكشف واستقراره ودقة نتائج الكشف عالية.
● نوعان من المعايرة: المعايرة البصرية، (يدوي / تلقائي) معايرة كتلة الصلابة. تدعم كتلة الصلابة متوسطات متعددة، وكتل قياسية متعددة عشوائية ومعايرة مجزأة وقياس مفضل.
● بالإضافة إلى القياس التلقائي، هناك ثلاثة خيارات قياس يدوي: قياس من أربعة جوانب، وقياس قطري وقياس من أربع نقاط (يمكن أن يكون ترتيب تحديد الرأس الأربعة عشوائيًا).
● يتم دعم ثلاثة أنواع من علامات الانطباع: "مستطيل" و "صليب أحمر" و "دائري".
● أثناء القياس اليدوي، فإنه يحتوي على وظيفة العدسة المكبرة، والتي تكون مريحة للعثور على موضع قمة الانطباع؛
● يمكن لوظيفة اختصار لوحة المفاتيح الفريدة تحريك الرأس المحدد بسرعة لجعل عملية القياس أكثر كفاءة.
● توفير مسافة البكسل والمسافة المادية للقطر الانطباعي، وحساب قيمة HV / HK في ظل الحمل الحالي في الوقت الفعلي.
● التبديل التلقائي للبرج (تبديل العدسة الموضوعية وأداة الإدخال).
● 5 ملايين كاميرا رقمية لعرض فيديو الانطباع على الكمبيوتر. يمكنه التقاط الصور وتخزينها.
● عرض وتحديث حالة جهاز اختبار الصلابة الحالي في الوقت الفعلي: أداة الإدخال / العدسة الموضوعية الحالية، ووقت الاحتفاظ بالتحميل، وقوة التحميل، وما إلى ذلك.
● يمكن قياس المسافة بين نقطتين يدويًا؛ يمكن أيضًا عرض مجموعات متعددة من المسافات على الفيديو أو الصورة في نفس الوقت.
● في حالة وجود دقة مختلفة، وعدسات موضوعية مختلفة وأحمال مختلفة، سيختار البرنامج تلقائيًا أفضل معامل معايرة.
● يمكن تحديد جميع معلومات نقطة الاختبار ووضع علامة عليها بشكل منفصل أو وفقًا لمتطلبات العميل. سيتم عرض معلومات تحديد نقطة الاختبار في جدول تسلسل قيمة الاختبار ومخطط الانطباع لسهولة الاستعلام. هذه الوظيفة مهمة جدًا للتحليل والمعالجة اللاحقة.
● الرجوع إلى معايير تحويل الصلابة GB و DIN و ISO و ASTM وغيرها لتحقيق: Vickers HV، Knoop HK؛ روكويل: HRC، HRA، HRB، HRD، HRE، HRF، HRG، HRK؛ روكويل السطحي: HR15N، HR30N، HR45N، HR15T، HR30T، HR45T؛ تحقيق التحويل المتبادل بين قيم الصلابة مثل Brinell HBS و Brinell HBW.
● عند قياس تسلسل مسار الطبقة المقواة، توجد أوضاع إعداد أولية مرنة متعددة، والتي تحفظ تلقائيًا وتستورد تسلسل المسار السابق؛ يمكن أيضًا حفظ مسار القياس كما هو مطلوب لإعادة التحميل.
● تولد نتائج قياس تسلسل المسار تلقائيًا قيمة عمق الطبقة المقواة المقابلة ومنحنى تغير الصلابة.
● يمكن تحديد أوضاع تحليل متعددة لبيانات القياس؛ يمكن تعيين جميع النتائج في تقرير رسومي.
● يمكن تعيين محتوى التقرير وتنسيقه بمرونة، ويمكن إنشاء مستندات WORD و EXCEL تلقائيًا.
● يمكن تعيين كلمة مرور وسلطة الإدارة: يمكن للمشغلين العاديين قياس الصلابة فقط وفقًا للإعدادات المحددة.
● يمكن لأداة تحويل قيمة الصلابة القياسية المضمنة تحويل قيمة الصلابة المقاسة تلقائيًا وفقًا للجدول وإدراجها في جدول النتائج.
الوظيفة المتقدمة:
●
وظيفة الربط البانورامي متعددة العينات.يمكن تحقيق التركيز التلقائي للانطباع، ووقت التركيز للانطباع الواحد هو 2-5 ثوانٍ. (لتحقيق هذه الوظيفة، يجب أن يكون ZHV-VH1010 مزودًا بمحور Z للمحرك ونظام التركيز التلقائي)●
وظيفة الربط البانورامي متعددة العينات.كتوسيع لوظيفة قياس المسافة، يتم إكمال التخطيط الدقيق لـ 17 وضعًا للمسار المراد قياسه بالنقر فوق الصورة بالماوس.1)
اختيار نقطة حرة: انقر فوق أي موضع للصورة ليصبح المسار المراد قياسه.2)
اتجاه عشوائي: حدد أي نقطة بداية وقطعة خط مستقيم في أي اتجاه.3)
الحافة العادية: انقر بالقرب من الحافة لإنشاء مقاطع خطية عادية تلقائيًا.4)
نقطتان عادية:حدد نهايتي الحافة لإنشاء مقطع خطي مركزي عادي.5)
منصف الزاوية: ثلاث نقاط تشكل زوايا لإنشاء مقاطع منصف الزاوية.6)
مسار دائري: نقطتان في المنتصف / نصف القطر، مما يؤدي إلى إنشاء مسار في الوقت المناسب.7)
مخطط الحافة: انقر بالقرب من الحافة لإنشاء مسار تلقائيًا على طول الحافة.8)
متساوي الأبعاد للحافة:انقر فوق المسافة على طول الحافة لإنشاء مقاطع خطية متساوية الأبعاد.9)
شكل موجة سن المنشار: يمكن تعيين الفترة وارتفاع السن وتناظر السن بشكل كمي.10)
مركز نقطتين: حدد نقطتين على الصورة لإنشاء نقطة المنتصف كمسار ليتم قياسه.11)
خط:انقر فوق أي نقطة بداية، قطعة خط مستقيم في أي اتجاه، ومسافة متغيرة في المنتصف.12)
خطوط متعددة:نقاط طريق متعددة الخطوط.13)
متعرج:خطوط متعددة متعرجة.14)
الاستيفاء:أدخل عددًا ثابتًا / مسافة من نقاط المسار بين نقطتين.15)
مصفوفة:نقطة مسار الصفيف المستطيل.16)
عجلة:نقطة مسار العجلة.17)
حلقة:نقطة مسار دائرية.● توفير
وظيفة معايرة إزاحة أداة الإدخال / العدسةلإزالة الانحراف الميكانيكي بين أداة الإدخال والعدسة وتصحيح الخطأ العام للنظام، وذلك لتحسين دقة نتائج اختبار الصلابة.●
وظيفة الربط البانورامي متعددة العينات.من خلال حركة المنصة الأوتوماتيكية XY، يمكن مسح حافة الكائن المحدد ويمكن رسم مخطط حافة الكائن.●
وظيفة الربط البانورامي متعددة العينات.من خلال وظيفة "المسح البانورامي"، يمكنك الحصول على بانوراما ضمن نطاق محدد وإجراء أي تخطيط للمسار على الخريطة.●
وظيفة الربط البانورامي متعددة العينات.وظيفة.بالنسبة للانطباعات المتعددة التي قد توجد في نفس مجال الرؤية، يمكن تحديد الوضع الإقليمي، ولا يتم النظر إلا في الانطباعات الموجودة ضمن النطاق المحدد أثناء كل قياس. عند تشغيل الوضع الإقليمي أثناء الاختبار المستمر، يمكن تجنب مقاطعة الاختبار الناتجة عن انطباعات متعددة في نفس مجال الرؤية. وظيفة تصحيح السطح.●
وظيفة الربط البانورامي متعددة العينات.يتوافق مع الجدول الأول والجدول الثاني من معيار ASTM E384، ويوفر متطلبات الاختبار والتصحيح للأجزاء المنحنية مثل الكرات والقضبان.●
وظيفة الربط البانورامي متعددة العينات.يمكن إزالة انحراف الزاوية بين المنصة والكاميرا من خلال التصحيح التلقائي للزاوية، ويمكن تحسين دقة تحديد موضع المنصة.●
وظيفة الربط البانورامي متعددة العينات.يمكن التحقق من وظيفة المتانة الكسرية لقياس بيانات المتانة الكسرية للانطباع.●
وظيفة الربط البانورامي متعددة العينات.يمكن إجراء الربط البانورامي لعينات متعددة في نفس الوقت، ثم يمكن إجراء تخطيط المسار على هذه الصور البانورامية. أخيرًا، تم الانتهاء من الاختبار المستمر.مواصفات المنصة X-Y الآلية VMP-505:
● منصة XY أوتوماتيكية بنظام محرك الخطوة: تكنولوجيا المعالجة من الدرجة الفضائية
● يضمن أداء الإغلاق الفائق استقرار دقة الاسترداد على المدى الطويل
● حجم المنصة: 255 مم × 205 مم
● الحد الأقصى للإزاحة في اتجاه XY: متطلبات 50X50mm)، الحد الأدنى للخطوة: 0.625um
● دقة الرد: نطاق كامل أحادي الاتجاه ≤ 10um
● مسح الدورة الكاملة ≤ 20um
● منصة X-Y آلية أكبر اختيارية VMP1111
● حجم السفر X-Y: 110x110mm وحجم المنصة: 310mmx255mm
