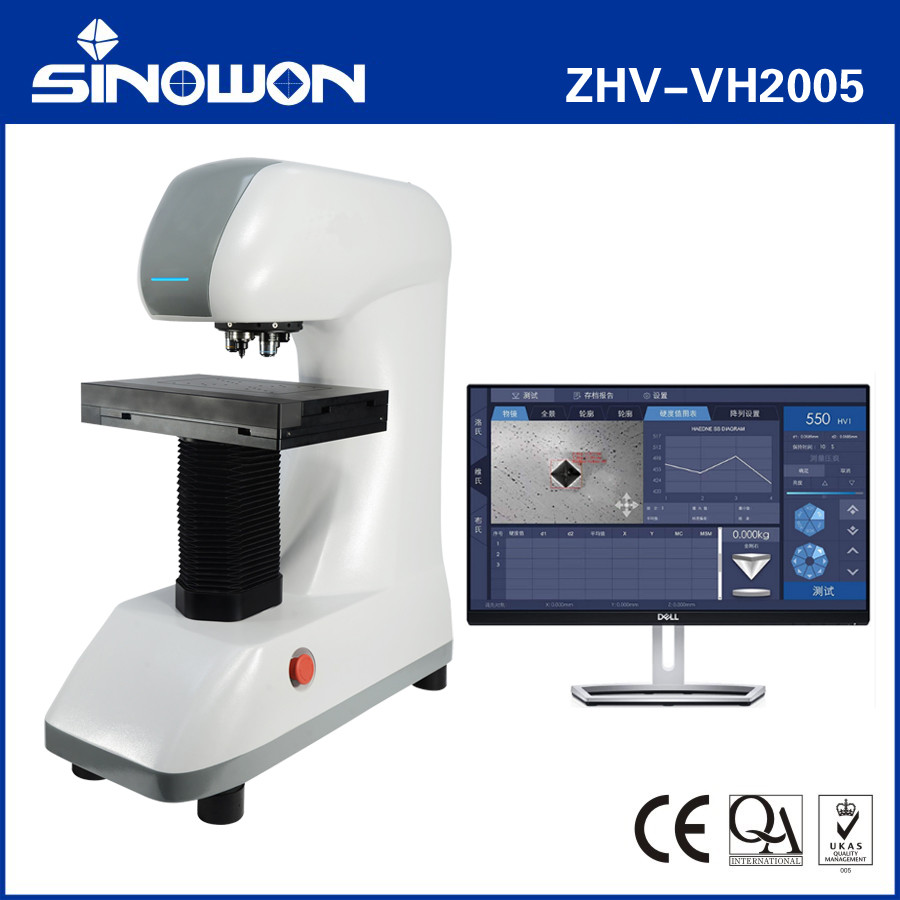

جهاز اختبار صلابة ميكروفيكرز الأوتوماتيكي AutoVicky ZHV-VH2005
مقدمة:
تعتمد طريقة فيكرز على نظام القياس البصري، حيث تحدد مجموعة من الأحمال الخفيفة باستخدام أداة إندنتر ماسية لعمل فجوة يتم قياسها وتحويلها إلى قيمة الصلابة. إنه مفيد جدًا للاختبار على نوع واسع من المواد، ولكن يجب أن تكون عينات الاختبار مصقولة للتمكن من قياس حجم الانطباعات. يتم استخدام الماس على شكل هرم ذو قاعدة مربعة للاختبار على مقياس فيكرز. عادةً ما تكون الأحمال خفيفة جدًا، وتتراوح من 5 جرامًا إلى 2 كيلو جرامًا، على الرغم من أن أحمال فيكرز "الماكرو" يمكن أن تتراوح حتى 50 كجم أو أكثر.
تُستخدم طرق صلابة Micro Vickers لاختبار المعادن والسيراميك والمواد المركبة - أي نوع من المواد تقريبًا. نظرًا لأن المسافة البادئة للاختبار صغيرة جدًا في اختبار فيكرز، فهي مفيدة لمجموعة متنوعة من التطبيقات: اختبار المواد الرقيقة جدًا مثل الرقائق أو قياس سطح جزء أو أجزاء صغيرة أو مساحات صغيرة، أو قياس الهياكل المجهرية الفردية، أو قياس عمق تصلب الحالة عن طريق تقسيم جزء وإجراء سلسلة من المسافات البادئة لوصف ملف تعريف التغيير في الصلابة.
مقدمة موجزة:

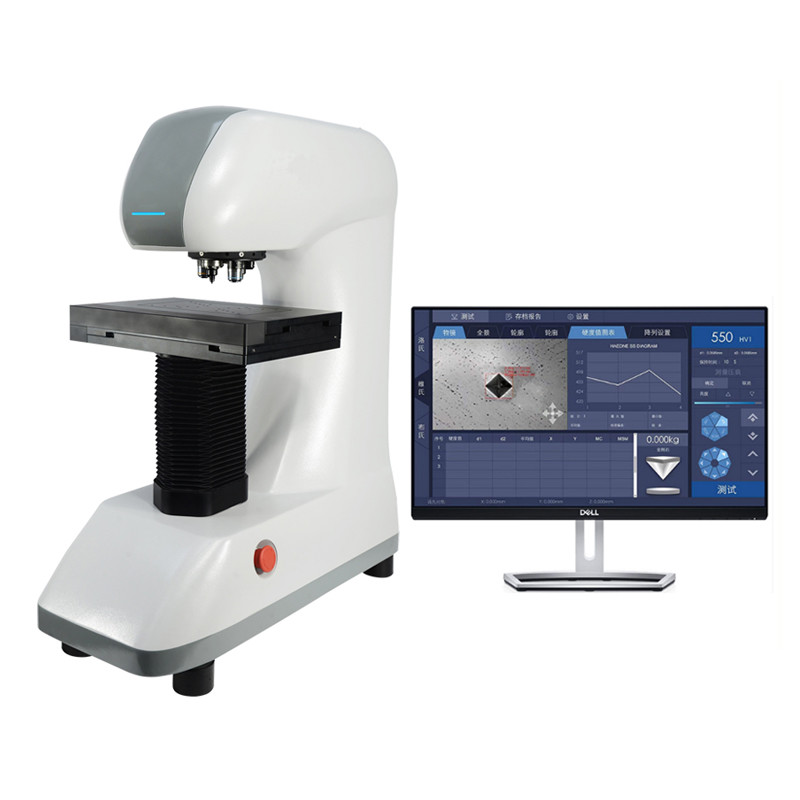

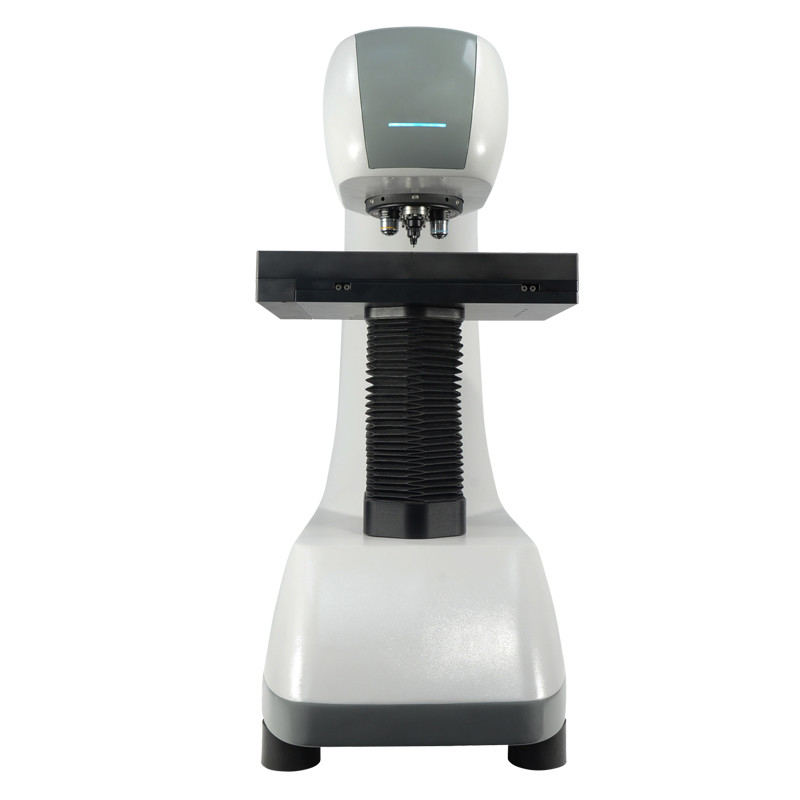

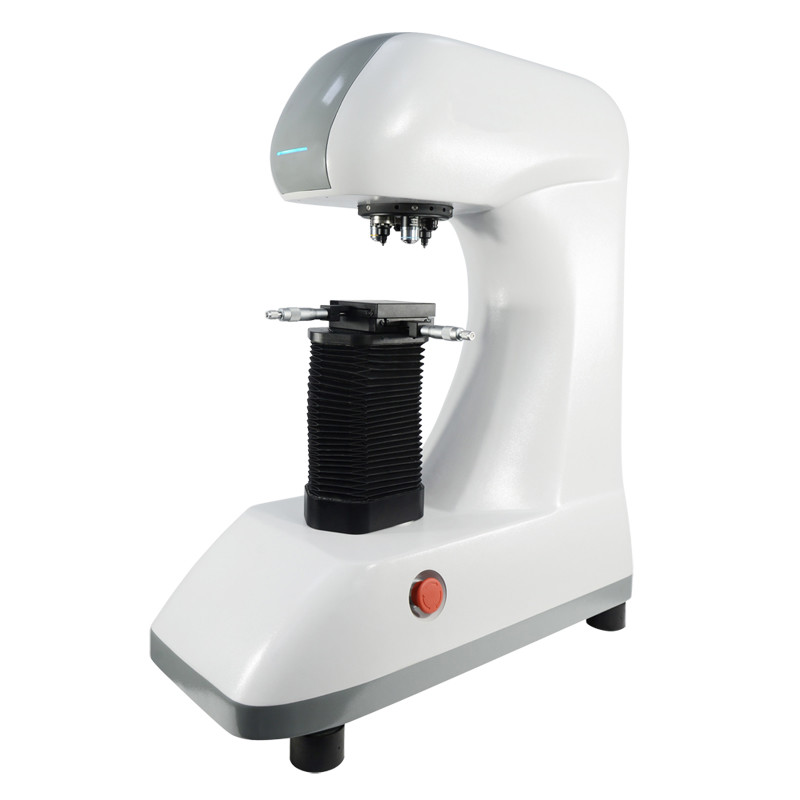

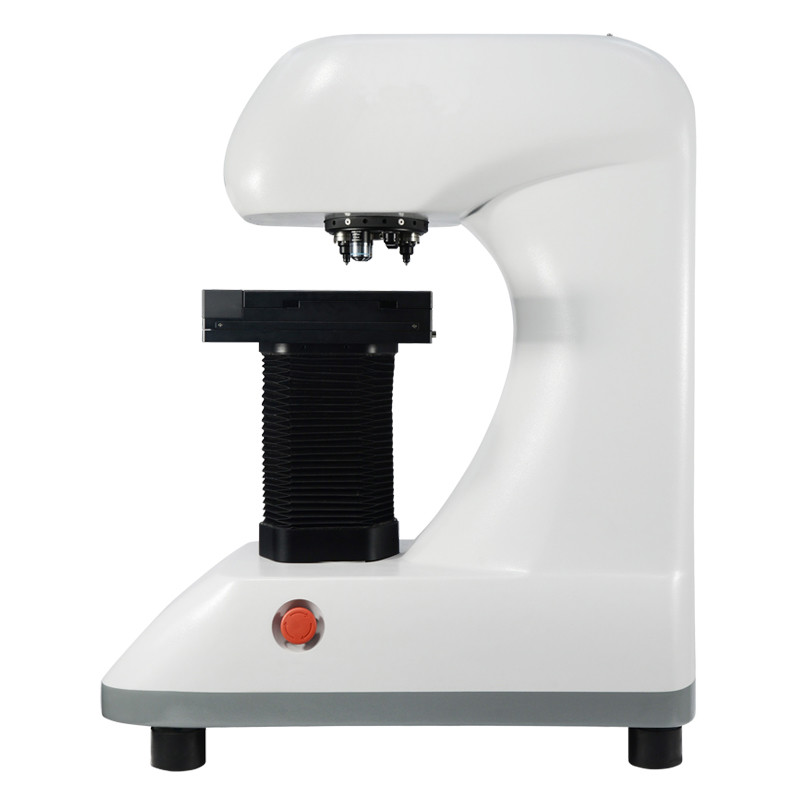

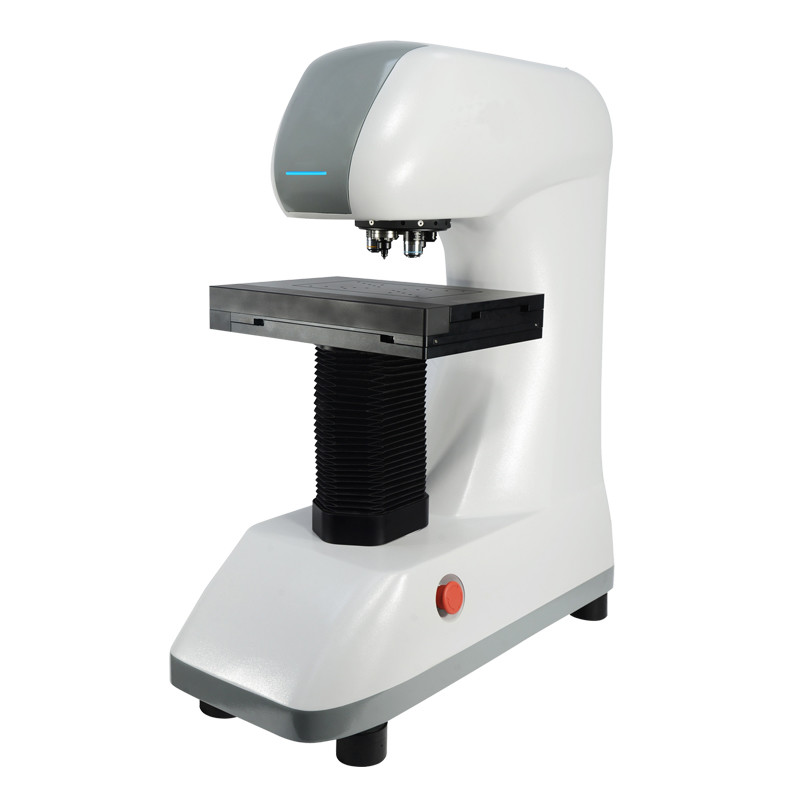

AutoVicky ZHV-VH2005 هو نظام اختبار صلابة Micro-Vickers أوتوماتيكي مع رؤية آلية ومنصة XY آلية ونظام تركيز تلقائي اختياري ونظام برامج كمبيوتر ATS-300، وله قياس تلقائي حول المسافة البادئة لـ Vickers، ويزيل خطأ التشغيل البشري، يحسن كفاءة العمل إلى حد كبير، ويجعل قياس اختبار الصلابة أكثر دقة وغير معقدة.
صفات:
مواصفة:
| سلعة | جهاز اختبار صلابة ميكروفيكرز الأوتوماتيكي | |
| نموذج | أوتوفيكي ZHV-VH2005 | |
| شفرة# | 823-170-2005 | |
| قوة التحميل | ن | 0.098 ~ 19.60 |
| gf | 5~2000 | |
| نظام التحميل | تلقائي | |
| مرحلة XY الآلية | محرك صغير الحجم بحجم L: 180 * عرض: 140 مم | |
| السكتة الدماغية في المرحلة XY | 50x50mm | |
| الحد الأدنى للخطوة | 0.625um | |
| لغة | إنجليزي | |
| وقت التحميل | 1 ~ 60 ثانية قابل للتعديل | |
| برج | برج أوتوماتيكي | |
| موضوعي | 10×، 50× | |
| نظام التركيز على المحور Z | التركيز اليدوي بواسطة نظام Worm Gear | |
| وحدة القياس الدنيا | 0.025 ميكرومتر | |
| الأعلى. ارتفاع العينة | 200 ملم | |
| أداة الحلق | 170 ملم | |
| المعيار التنفيذي | جيجابايت / تي 4340.2؛ إسو 6507؛ أستم E92؛ جيس Z2244 | |
| مزود الطاقة | تيار متردد 220 فولت/50؛ 110 فولت/60 هرتز | |
| البعد (الطول×العرض×الارتفاع) | 525*323*773 ملم | |
| برامج الاختبار التلقائي | برنامج تحليل وقياس الصور ATS-300 (دونجل وقرص مضغوط) | |
| نوع الكاميرا | كاميرا بدقة 8 ميجابكسل عالية الدقة | |
| وحدة تحكم الحركة | نظام التحكم الآلي بالمنصة XY | |
| شاشة | شاشة اتش دي ام اي مقاس 21.5 بوصة | |
| الوزن الصافي | 75 كجم | |
| الوزن الإجمالي | 120 كجم | |
مقدمة لبرنامج القياس فيكرز ونوب
مزايا البرمجيات:
● يمكنه تحقيق المسح البانورامي، ومسح الرسومات العامة للمنتج إلى الكمبيوتر، وتحديد أي موضع، وسينتقل المنتج تلقائيًا إلى الموضع المطلوب
● يمكن أن يدعم 17 طريقة لتخطيط المسار، وتعيين أي رقم، مثل إحداثيات 30 نقطة، وانقر فوق ابدأ، وستكمل الآلة تلقائيًا قياس 30 نقطة دون التشغيل اليدوي والتحميل التلقائي والتركيز التلقائي والقياس التلقائي.
● مجهزة بمحرك Z-axis اختياري ونظام التركيز التلقائي، ليست هناك حاجة للعثور على الطول البؤري يدويًا، وتركز الآلة تلقائيًا. يتم إكمال جميع الخطوات بواسطة البرنامج لتجنب أخطاء القياس اليدوي.
الوظيفة الأساسية:
● إن قدرة التعرف التلقائي على الصورة ذات المسافة البادئة هي الرائدة، كما أن كفاءة الكشف واستقرار ودقة نتائج الكشف عالية.
● نوعان من المعايرة: المعايرة البصرية، ومعايرة كتلة الصلابة (اليدوية/التلقائية). تدعم كتلة الصلابة المتوسطات المتعددة والكتل القياسية المتعددة التعسفية والمعايرة المجزأة والقياس المفضل.
● بالإضافة إلى القياس التلقائي، هناك ثلاثة خيارات للقياس اليدوي: قياس أربعة جوانب، وقياس قطري، وقياس أربع نقاط (يمكن أن يكون ترتيب اختيار أربعة رؤوس عشوائيًا).
● يتم دعم ثلاثة أنواع من علامات المسافة البادئة: "المستطيل" و"الصليب الأحمر" و"الدائري".
● أثناء القياس اليدوي، يتميز بوظيفة العدسة المكبرة، وهو مناسب للعثور على موضع قمة المسافة البادئة؛
● يمكن لوظيفة اختصار لوحة المفاتيح الفريدة تحريك الرأس المحدد بسرعة لجعل عملية القياس أكثر كفاءة.
● توفير مسافة البكسل والمسافة الفعلية للمسافة البادئة القطرية، وحساب قيمة HV / HK تحت الحمل الحالي في الوقت الفعلي.

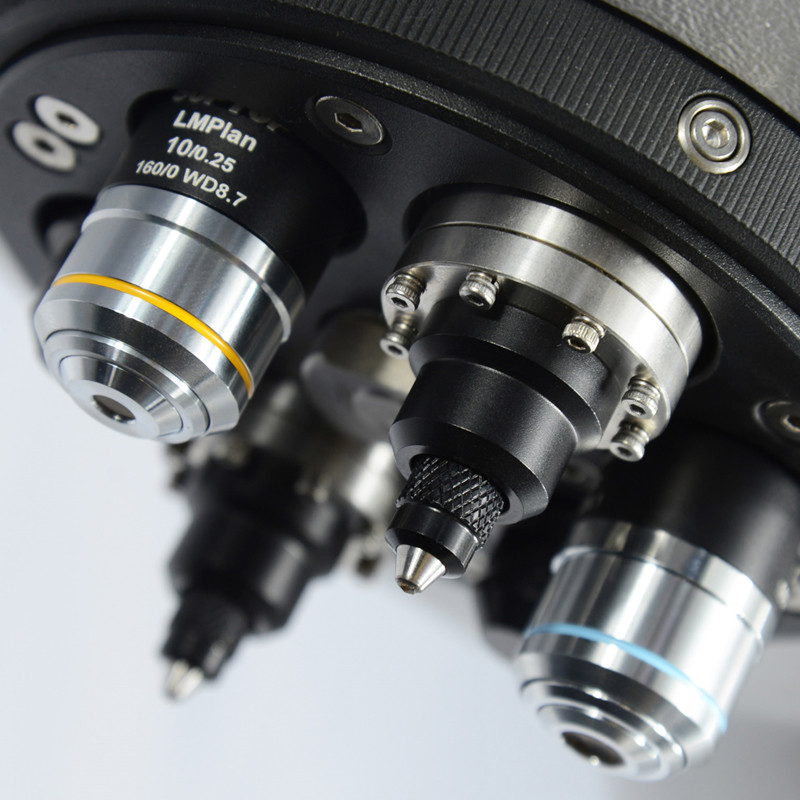

● التبديل التلقائي للبرج (تبديل العدسة الشيئية والمسافة البادئة).
● 5 ملايين كاميرا رقمية لعرض فيديو المسافة البادئة على الكمبيوتر. يمكنه التقاط الصور وتخزينها.
● عرض وتحديث حالة جهاز اختبار الصلابة الحالي في الوقت الفعلي: العدسة الشيئية/العدسة الشيئية الحالية، ووقت حمل الحمل، وقوة التحميل، وما إلى ذلك.
● يمكن قياس المسافة بين نقطتين يدوياً؛ ويمكن أيضًا عرض مجموعات متعددة من المسافات على الفيديو أو الصورة في نفس الوقت.
● في حالة اختلاف الدقة والعدسات الشيئية المختلفة والأحمال المختلفة، سيقوم البرنامج تلقائيًا بتحديد أفضل معامل معايرة.
● يمكن تحديد جميع معلومات نقطة الاختبار ووضع علامة عليها بشكل منفصل أو وفقًا لمتطلبات العميل. سيتم عرض معلومات تحديد نقطة الاختبار في جدول تسلسل قيمة الاختبار ومخطط المسافة البادئة للاستعلام السهل. هذه الوظيفة مهمة جدًا للتحليل والمعالجة اللاحقة.
● ارجع إلى معايير GB وDIN وISO وASTM وغيرها من معايير تحويل الصلابة لتحقيق: Vickers HV, Knoop HK; روكويل: HRC، HRA، HRB، HRD، HRE، HRF، HRG، HRK؛ سطح روكويل: HR15N، HR30N، HR45N، HR15T، HR30T، HR45T؛ تحقيق التحويل المتبادل بين قيم الصلابة مثل Brinell HBS وBrinell HBW.
● عند قياس تسلسل مسار الطبقة المتصلبة، توجد أوضاع إعداد تهيئة مرنة متعددة، والتي تقوم تلقائيًا بحفظ واستيراد تسلسل المسار السابق؛ يمكن أيضًا حفظ مسار القياس حسب الرغبة لإعادة التحميل.
● تولد نتائج قياس تسلسل المسار تلقائيًا قيمة عمق الطبقة الصلبة المقابلة ومنحنى تغيير الصلابة.
● يمكن اختيار أوضاع تحليل متعددة لبيانات القياس؛ يمكن ضبط جميع النتائج في تقرير رسومي.
● يمكن ضبط محتوى التقرير وتنسيقه بمرونة، ويمكن إنشاء مستندات WORD وEXCEL تلقائيًا.
● يمكن تعيين كلمة المرور وسلطة الإدارة: يمكن للمشغلين العاديين قياس الصلابة فقط وفقًا للإعدادات المحددة.
● يمكن لأداة تحويل قيمة الصلابة القياسية المدمجة تحويل قيمة الصلابة المقاسة تلقائيًا وفقًا للجدول وإدراجها في جدول النتائج.
الوظيفة المتقدمة:
●وظيفة التركيز التلقائي.يمكن تحقيق التركيز التلقائي للمسافة البادئة، ووقت التركيز للمسافة البادئة الفردية هو 2-5 ثواني. (لتحقيق هذه الوظيفة، يجب أن يكون ZHV-VH2005 مجهزًا بمحرك Z-axis ونظام التركيز التلقائي)
●وظيفة تخطيط الطريق.كامتداد لوظيفة قياس المسافة، يتم إكمال التخطيط الدقيق لـ 17 وضعًا للمسار المراد قياسه عن طريق النقر على الصورة بالماوس.
1)اختيار نقطة مجانية: انقر فوق أي موضع من الصورة ليصبح المسار المراد قياسه.
2)الاتجاه التعسفي: حدد أي نقطة بداية ومقطع خط مستقيم في أي اتجاه.
3)الحافة عادية: انقر بالقرب من الحافة لإنشاء مقاطع خطية عادية تلقائيًا.
4)نقطتين عادي:حدد طرفي الحافة لإنشاء مقطع الخط العادي المركزي.
5)منصف الزاوية: تقوم ثلاث نقاط ببناء الزوايا لتوليد مقاطع منصفة للزاوية.
6)طريق دائري: مركز / نصف قطر من نقطتين، مما يؤدي إلى إنشاء مسار في الوقت المناسب.
7)محيط الحافة: انقر بالقرب من الحافة لإنشاء مسار على طول الحافة تلقائيًا.
8)حافة متساوية:انقر فوق المسافة على طول الحافة لإنشاء مقاطع خطية متساوية البعد.
9)شكل موجة سن المنشار: يمكن ضبط الفترة وارتفاع السن وتماثل الأسنان كميًا.
10)مركز نقطتين: حدد نقطتين على الصورة لإنشاء نقطة المنتصف كمسار سيتم قياسه.
11)خط:انقر فوق أي نقطة بداية، وقطعة خط مستقيم في أي اتجاه، ومسافة متغيرة في المنتصف.
12)متعدد الأسطر:نقاط الطريق متعددة الأسطر.
13)متعرج:متعرج متعدد الخطوط.
14)الاستيفاء:أدخل رقمًا ثابتًا/مسافة نقاط المسار بين نقطتين.
15)مصفوفة:نقاط مسار المصفوفة المستطيلة.
16)عجلة:نقطة مسار العجلة.
17)جرس:نقطة المسار الدائري
● توفيروظيفة معايرة إزاحة العدسة/العدسةلإزالة الانحراف الميكانيكي بين المسافة البادئة والعدسة وتصحيح الخطأ العام للنظام، وذلك لتحسين دقة نتائج اختبار الصلابة.
●وظيفة مسح الحواف.من خلال حركة منصة XY الأوتوماتيكية، يمكن مسح حافة الكائن المحدد ويمكن رسم محيط حافة الكائن.
●وظيفة الربط البانورامية.من خلال وظيفة "المسح البانورامي"، يمكنك الحصول على بانوراما ضمن نطاق محدد وعمل أي تخطيط للمسار على الخريطة.
●الوضع الإقليمي والاختبار المستمروظيفة.بالنسبة للمسافات البادئة المتعددة التي قد تكون موجودة في نفس مجال الرؤية، يمكن تحديد وضع المنطقة، ويتم أخذ المسافات البادئة ضمن النطاق المحدد فقط في الاعتبار أثناء كل قياس. عند تشغيل وضع المنطقة أثناء الاختبار المستمر، يمكن تجنب انقطاع الاختبار الناتج عن المسافات البادئة المتعددة في نفس مجال الرؤية. وظيفة تصحيح السطح.
●وظيفة تصحيح السطح.إنه يتوافق مع الجدول الأول والجدول الثاني لمعيار ASTM E384، ويوفر متطلبات الاختبار والتصحيح للأجزاء المنحنية مثل الكرات والقضبان.
●وظيفة تصحيح الزاوية.يمكن التخلص من انحراف الزاوية بين المنصة والكاميرا من خلال التصحيح التلقائي للزاوية، ويمكن تحسين دقة تحديد موضع المنصة.
●وظيفة صلابة الكسر.يمكن التحقق من وظيفة صلابة الكسر لقياس بيانات صلابة كسر المسافة البادئة.
●وظيفة الربط البانورامية متعددة العينات.يمكن إجراء الربط البانورامي لعينات متعددة في نفس الوقت، ومن ثم يمكن إجراء تخطيط المسار على هذه الصور البانورامية. وأخيرا، تم الانتهاء من الاختبار المستمر.
مواصفات منصة XY الآلية VMP-1212:
● منصة XY الأوتوماتيكية مع نظام المحرك المتدرج: تكنولوجيا معالجة درجة الطيران
● يضمن أداء الختم الفائق استقرار دقة الاسترداد على المدى الطويل
● حجم المنصة: 260 مم × 250 مم
● الحد الأقصى للإزاحة في اتجاه XY: متطلبات 50 × 50 مم)، الحد الأدنى للخطوة: 0.625um
● دقة الرد: نطاق كامل في اتجاه واحد ≥ 3um
● مسح الدورة بأكملها ≥ 20um
● منصة XY الاختيارية الأكبر حجمًا والمجهزة بمحرك VMP1111
