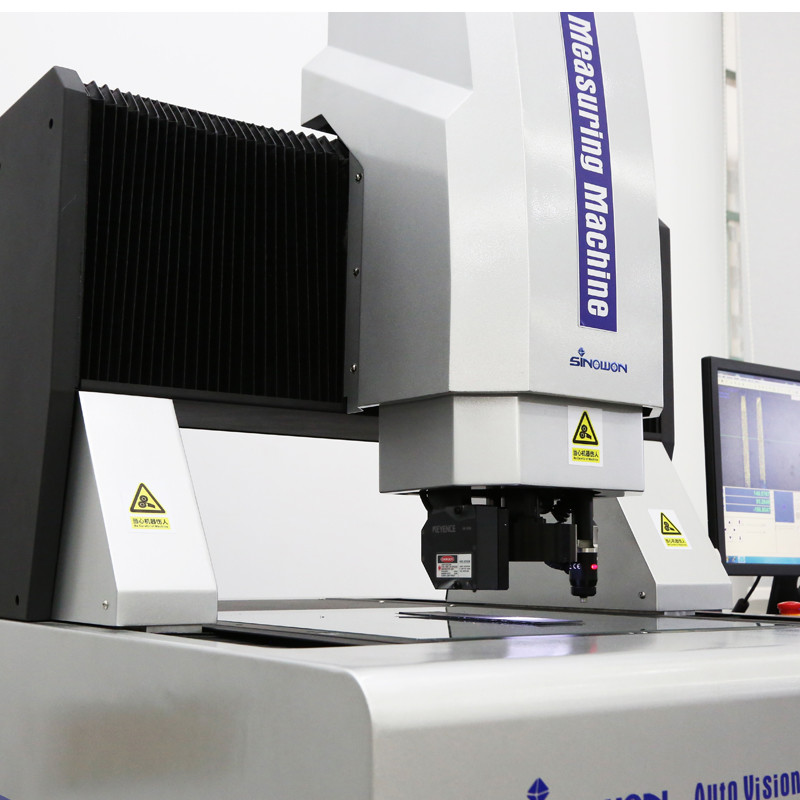

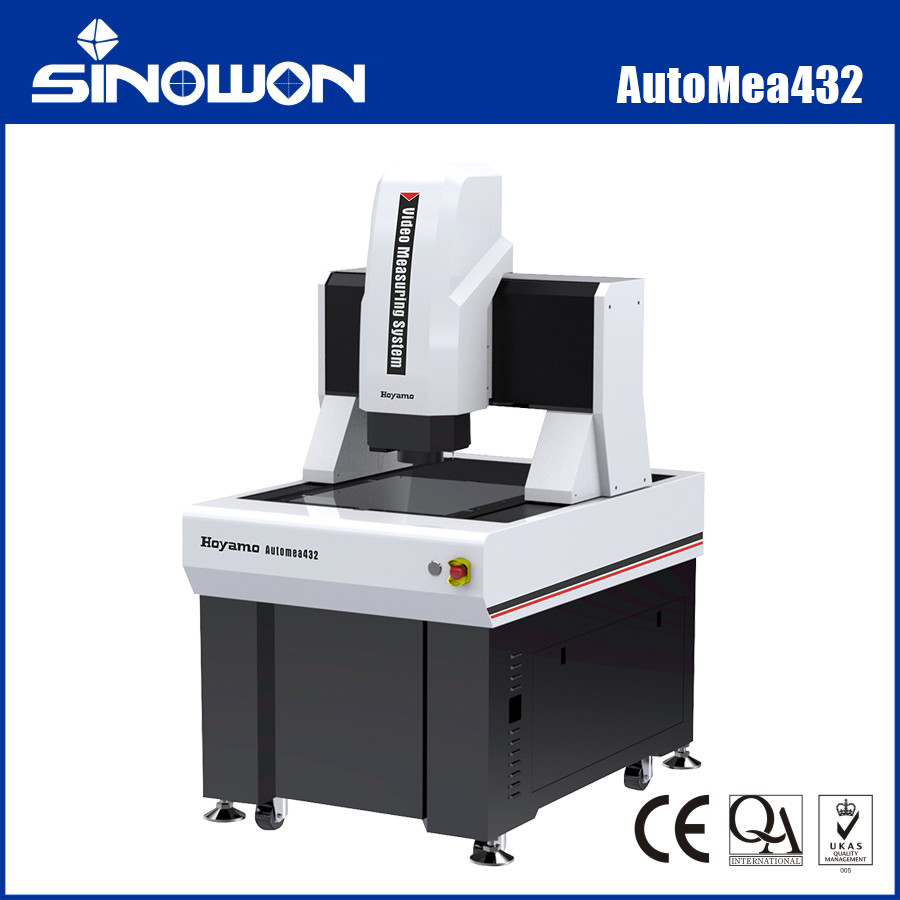

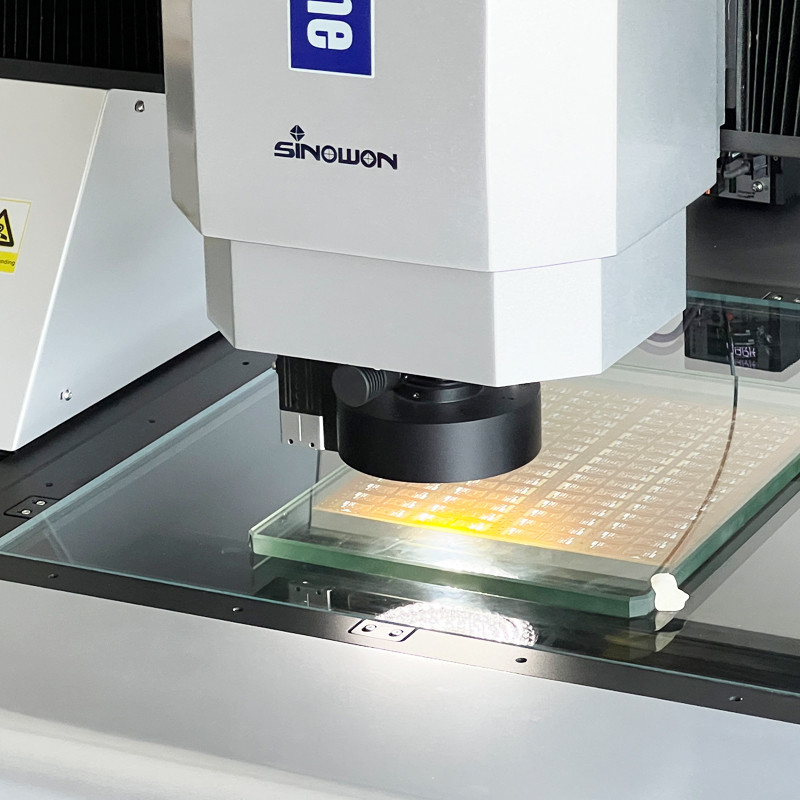

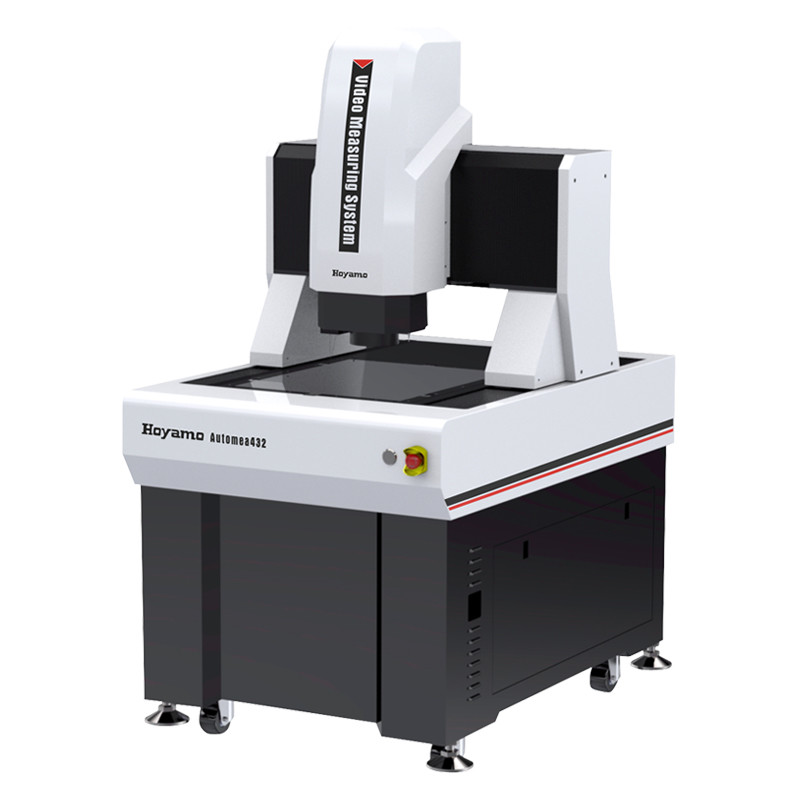

نظام قياس الفيديو والاتصال التلقائي ثلاثي الأبعاد بجسر متحرك سلسلة Automea432
مقدمة المنتج:
Automea هي أداة قياس رؤية أوتوماتيكية بالكامل من نوع الجسر المتحرك مصممة لقياسات عالية الدقة وكبيرة الحجم. تعتمد هيكل جسر متحرك، حيث يظل قطعة العمل المقاسة ثابتة لضمان دقة وثبات القياس. وهي مناسبة للقياس في صناعات مثل الإلكترونيات والمعدات الطبية وشاشات الكريستال السائل والفضاء والطيران.
خصائص المنتج:ج:
المواصفات:
| سلعة | نظام قياس الفيديو الأوتوماتيكي بجسر متحرك Automea Series | ||||
| الدقة | AutoMea432 | AutoMea542 | AutoMea652 | AutoMea862 | |
| مسافة حركة المحور X/Y | (400*300) مم | (500*400) مم | (600*500) مم | (800*600) مم | |
| مسافة حركة المحور Z | 200 مم | ||||
| مقياس خطي ثلاثي المحاور X/Y/Z | مسطرة شبكية زجاجية، الدقة: 0.5um | ||||
| وضع التوجيه | سكة توجيه خطية دقيقة، مسار مزدوج مع توجيه منزلق مزدوج | ||||
| وضع التشغيل | وحدة تحكم عصا التحكم، تشغيل الماوس، برنامج الكشف التلقائي. | ||||
| الدقة* | المحور XY: ≤2.5+L/200(um) | ||||
| المحور Z: ≤5.0+L/200(um) | |||||
| التكرار | 2um | ||||
|
الإضاءة النظام |
المحيط | إضاءة محيطية LED متوازية | |||
| 0~255 إضاءة سطح LED قابلة للتعديل بدون توقف بـ 5 حلقات و 8 أقسام | |||||
| السطح | |||||
| نظام الفيديو** | 1/2.9” كاميرا رقمية ملونة عالية الدقة | ||||
| عدسة تكبير يدوية 6.5X؛ التكبير البصري: 0.7X-4.5X، تكبير الفيديو: 26X~172X (شاشة 21.5“) | |||||
| برنامج القياس | iMeasuring | ||||
| نظام التشغيل | دعم نظام التشغيل WIN10/11-32/64 بت | ||||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، يمكن إضافة لغات أخرى | ||||
| بيئة العمل | درجة الحرارة 20℃±2℃، تغير درجة الحرارة<1℃/ساعة؛ الرطوبة 30%~80%RH؛ الاهتزاز<0.02g's, ≤15Hz. | ||||
| مصدر الطاقة | 220 فولت/50 هرتز/10 أمبير | ||||
| الأبعاد (العرض × العمق × الارتفاع) | (1195*832*1579) مم | (1463*940*1591) مم | (1568*1040*1591) مم | (1818*1157*1590) مم | |
| حجم التعبئة (العرض × العمق × الارتفاع) | (1380*1170*1910) مم | (1690*1300*2000) مم | (1800*1400*2000) مم | (2300*1700*2000) مم | |
| الوزن الصافي | 650 كجم | 780 كجم | 1380 كجم | 2000 كجم | |
ملاحظة:
L هو الطول المقاس (مم)، ترتبط الدقة الميكانيكية للمحور Z ودقة التركيز ارتباطًا كبيرًا بسطح قطعة العمل.
التكبير هو قيمة تقريبية، وهو مرتبط بأبعاد الشاشة والدقة.
مجال الرؤية (مم) = (قطري*أفقي*رأسي)
وصف نموذج تكوين المنتج (مثال مع AutoMea432):
| فئة المنتج | 2.5D | 3D | 2.5D | 3D |
| سلعة | نظام قياس الفيديو الأوتوماتيكي 2.5D |
نظام قياس الفيديو والاتصال التلقائي ثلاثي الأبعاد |
نظام المسح بالليزر والفيديو الأوتوماتيكي 2.5D |
آلة قياس متعددة الحساسات أوتوماتيكية ثلاثية الأبعاد الموديل |
| الدقة | 523-120H |
523-220H |
523-320H | 523-420H |
| أ | ب | ج | د | الأهمية |
| مستشعر عدسة التكبير البصري | مستشعر عدسة التكبير ومستشعر مسبار التلامس | مستشعر عدسة التكبير ومستشعر الليزر | مستشعر عدسة التكبير، مستشعر مسبار التلامس ومستشعر الليزر | مسبار التلامس |
| بدون | Omron Lazer | وحدة الليزر | Omron Lazer | وحدة الليزر |
| بدون | Omron Lazer | Omron Lazer | إصدار البرنامج | إصدار البرنامج |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | جسر متحرك أوتوماتيكي |
نماذج ومواصفات نظام قياس الفيديو: الموديل
| الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A |
| 523-120H | Automea542A | 523-120J | Automea652A | 523-120K | Automea862A | 523-120L | Automea432B |
| 523-220H |
Automea542B |
523-220J | Automea652B | 523-220K | Automea862B | 523-220L | Automea432C |
| 523-320H | Automea542C | 523-320J | Automea652C | 523-320K | Automea862C | 523-320L | Automea432D |
| 523-420H | Automea542D | 523-420J | Automea652D | 523-420K | Automea862D | 523-420L | الموديل |
| الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A |
| 523-120M | Automea12102A | 523-120N | Automea15122A | 523-120P | Automea18122A | 523-120Q | Automea1082B |
| 523-220M | Automea12102B | 523-220N | Automea15122B | 523-220P | Automea18122B | 523-220Q | Automea1082C |
| 523-320M | Automea12102C | 523-320N | Automea15122C | 523-320P | Automea18122C | 523-320Q | Automea1082D |
| 523-420M | Automea12102D | 523-420N | Automea15122D | 523-420P | Automea18122D | 523-420Q | الموديل |
| الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A | الدقة | Automea26162A |
| 523-120R | Automea26162B | 523-220R | Automea26162C | 523-320R | Automea26162D | 523-420R | جدول دليل مساحة قياس نظام قياس الفيديو الأوتوماتيكي بجسر متحرك: |
السفر
| الموديل | الدقة | مسافة حركة المحور X مم | مسافة حركة المحور Y | مم مسافة حركة المحور Z القياسية مم | مسافة حركة المحور Z القصوى المخصصة مم | E1x,y | |
| E1z | 400X300X200 | ||||||
| Automea432 | 2.5+L/200 | 5.0+L/200 | 1500 | 1800X1200X200 | 1000X800X200 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1000X800X200 |
| Automea542 | 400 | 1000X800X200 | 600 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1000X800X200 | ||
| Automea652 | 500 | 600 | 800 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1000X800X200 | ||
| Automea862 | 600 | 800 | 1000 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1000X800X200 | ||
| Automea1082 | 3.0+L/200 | 5.0+L/200 | 1500 | 1000 | 1200 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1800X1200X200 |
| Automea12102 | 3.5+L/200 | 5.0+L/200 | 1500 | 1200 | 1800 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1800X1200X200 |
| Automea15122 | 4.0+L/200 | 5.0+L/200 | 1500 | 1800 | 2000 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | 1800X1200X200 |
| Automea18122 | 4.5+L/200 | 5.0+L/200 | 1500 | 1800 | 200 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. |
| Automea20152 | 5.0+L/200 | 1500 | 1500 | 2000 | 200 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. |
| Automea26162 | 1600 | 2600 | 200 | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء. | ||
