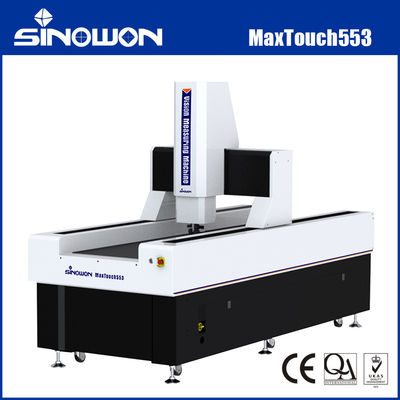

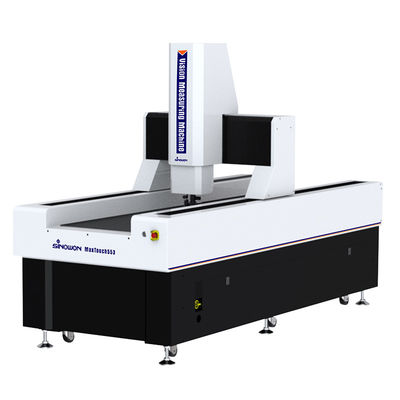

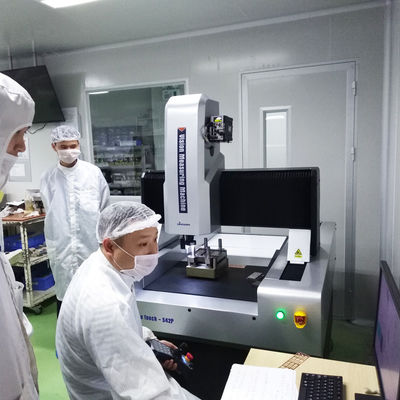

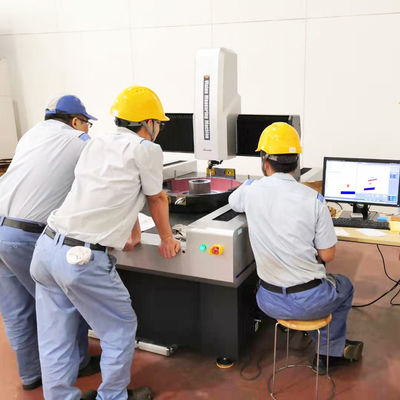

آلة قياس الرؤية الأوتوماتيكية عالية التحمل متعددة المجسات ثلاثية الأبعادسلسلة MaxTouch553

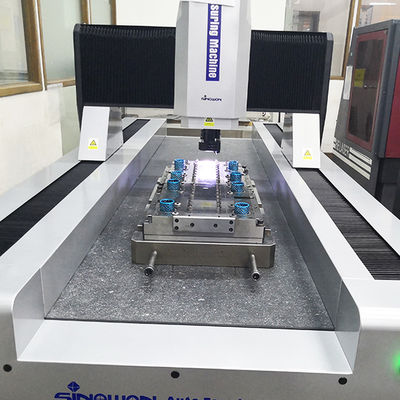

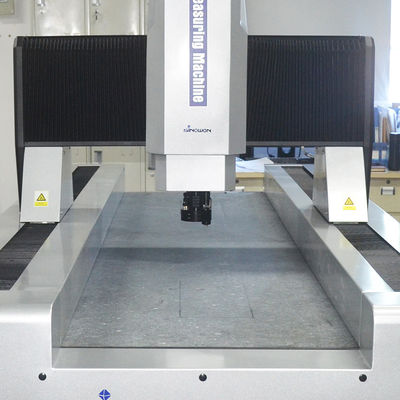

مقدمة عن المنتجهيكل جسر متحرك من الجرانيت، قطعة العمل المقاسة ثابتة؛
سلسلة MaxTouch هي آلة قياس رؤية أوتوماتيكية بالكامل من نوع الجسر المتحرك مصممة للقياسات عالية الدقة والكبيرة الحجم. تعتمد هيكلًا من نوع الجسر المتحرك، حيث يظل الجسم المقاس ثابتًا لضمان دقة وثبات القياس. إنها مناسبة لقياس الصناعات مثل الإلكترونيات والأجهزة الطبية وشاشات الكريستال السائل والفضاء والطيران.
خصائص المنتج:هيكل جسر متحرك من الجرانيت، قطعة العمل المقاسة ثابتة؛
السلعة
| آلة قياس الرؤية الأوتوماتيكية عالية التحمل 2.5D | الموديل | |||
| الدقة | 2.0+L/200 | 3.0+L/200 | 2.5+L/200 | |
| (500*500) مم | (500*1600) مم | (1000*1000) مم | مسافة حركة المحور Z | |
| 300 مم | مقياس خطي للمحور X/Y/Z | |||
| مسطرة شبكية مفتوحة، الدقة: 0.1um | وضع التوجيه | |||
| سكة توجيه خطية دقيقة | وضع التشغيل | |||
| وحدة تحكم عصا التحكم، تشغيل الماوس، برنامج الكشف التلقائي. | الدقة* | |||
| المحور XY: ≤3.0+L/200(um) | المحور Z: ≤4.0+L/200(um) | |||
|
التكرار |
||||
| 5um | الإضاءة | |||
|
النظام المخطط التفصيلي |
إضاءة محيطية LED متوازية | 0~255 إضاءة سطح LED مقسمة إلى 5 حلقات و 8 أقسام قابلة للتعديل بدون توقف | ||
| السطح | ||||
| نظام الفيديو** | ||||
| كاميرا ألوان رقمية عالية الدقة 1/1.8" | عدسة تكبير تلقائي 6.5X؛ التكبير البصري: 0.7X~4.5X، تكبير الفيديو: 20X~129X (شاشة 21.5 بوصة) | |||
| برنامج القياس | ||||
| iMeasuring | نظام التشغيل | |||
| دعم نظام التشغيل WIN10/11-32/64 بت | اللغة | |||
| الإنجليزية والصينية المبسطة والصينية التقليدية ويمكن إضافة لغات أخرى | بيئة العمل | |||
| درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية، نطاق الرطوبة | <2 درجة مئوية/ساعة، الرطوبة 30~80%، الاهتزاز<0.002g, <15Hzمزود الطاقة | |||
| AC220V/50Hz; 110V/60Hz | الأبعاد (العرض × العمق × الارتفاع) | |||
| (1146*1568*1874) مم | (1146*2759*1874) مم | (1646*2179*1874) مم | الوزن الإجمالي/الصافي | |
| 2000/1500 كجم | 2850/2500 كجم | ملاحظة: | ملاحظة: | |
L هو الطول المقاس (مم)، ترتبط الدقة الميكانيكية للمحور Z ودقة التركيز ارتباطًا كبيرًا بسطح قطعة العمل.
التكبير هو قيمة تقريبية، وهو مرتبط بأبعاد الشاشة ودقتها.
مجال الرؤية (مم) = (قطري * أفقي * رأسي)
وصف نموذج تكوين المنتج (مثال مع MaxTouch553):
فئة المنتج
| 2.5D | 3D | السلعة | 3D | السلعة |
| آلة قياس الرؤية الأوتوماتيكية عالية التحمل 2.5D | آلة قياس الرؤية الأوتوماتيكية عالية التحمل ثلاثية الأبعاد | آلة قياس الرؤية الأوتوماتيكية عالية التحمل بليزر 2.5D | آلة قياس الرؤية الأوتوماتيكية عالية التحمل متعددة المجسات ثلاثية الأبعاد | الموديل |
| الدقة | 525-180K | 525-280K | 525-380K | 525-480K |
| A | B | C | D | الأهمية |
| مستشعر عدسة التكبير البصري | مستشعر عدسة التكبير ومستشعر المسبار التلامسي | مستشعر عدسة التكبير ومستشعر الليزر | مستشعر عدسة التكبير، ومستشعر المسبار التلامسي، ومستشعر الليزر | المسبار التلامسي |
| بدون | ليزر أومرون | وحدة الليزر | ليزر أومرون | وحدة الليزر |
| بدون | ليزر أومرون | ليزر أومرون | إصدار البرنامج | إصدار البرنامج |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | نماذج ومواصفات آلة قياس الرؤية عالية التحمل: |
الموديل
| الدقة | MaxTouch553A | الدقة | MaxTouch553A | الدقة | MaxTouch553A |
| 525-180K | MaxTouch1653A | 525-180X | MaxTouch10103A | 525-180N |
MaxTouch553B |
| 525-280K | MaxTouch1653B | 525-280X | MaxTouch10103B | 525-280N | MaxTouch553C |
| 525-380K | MaxTouch1653C | 525-380X | MaxTouch10103C | 525-380N | MaxTouch553D |
| 525-480K | MaxTouch1653D | 525-480X | MaxTouch10103D | 525-480N | جدول دليل مساحة قياس آلة قياس الرؤية عالية التحمل: |
الحركة
| الموديل | الدقة | مسافة حركة المحور X مم | مسافة حركة المحور Y | مم المحور Z القياسي | مسافة الحركة مم مسافة حركة المحور Z القصوى المخصصة مم | E1x,y | |
| E1z | 500x500x300 | ||||||
| MaxTouch553 | 2.0+L/200 | 4.0+L/200 | 1000 | 1600 | 1600 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
| MaxTouch1653 | 3.0+L/200 | 4.0+L/200 | 1000 | 1600 | 300 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
| MaxTouch10103 | 2.5+L/200 | 4.0+L/200 | 1000 | 300 | 300 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
تكوين الكمبيوتر الموصى به:
القلب النابض لآلة قياس الرؤية هو نظام التحكم وبرنامج القياس، ونظام الكمبيوتر هو الناقل الأساسي لجميع العمليات، ويتطلب ثباتًا وتوافقًا عاليين. قم بتكوين سطح مكتب Optiplex عالي الأداء ونظام تشغيل مرخص أصلي WIN 10/11 لحل مخاوفك.
مقدمة عن البرنامج:
برنامج iMeasuring هو برنامج قياس متعدد المستشعرات احترافي يجمع بين خبرة المطورين التي تبلغ عشر سنوات في صناعة البحث في القياس والبرمجيات. مبدأ التصميم هو التشغيل الودي، والوظيفة القوية، والدقة العالية والاستقرار، والصيانة البسيطة.
● تصميم معماري ممتاز للبرامج وموجه بالكامل للكائنات، لضمان استقرار البرنامج وموثوقيته.
● دعم لغات متعددة، لا حاجة لتثبيت حزمة اللغة وتغيير البرنامج وهو أمر مريح للعملاء المحليين.
● برنامج تحليل إحصائي SPC احترافي متصل ببرنامج القياس، لتحقيق إمكانية تصدير البيانات تلقائيًا إلى قاعدة بيانات SPC دون تشغيل يدوي.
● سيكون نفس نموذج البرنامج مجانيًا للتحديث بشكل دائم، ويمكن أن يساعد في تقليل المشاكل الأخرى للعميل.
● مع خوارزمية مكتشف الحواف القوية، والتي يمكن أن تساعد في الحصول على حافة الظل أو الصورة الداكنة وضمان دقة عالية.
● يمكن للبرنامج التعرف على الخط والدائرة والقوس والعناصر الأخرى وقياسها تلقائيًا.
● يعتمد على عناصر مختلفة ويوفر وظيفة إنشاء عناصر متعددة مثل الترجمة والدوران والاستخراج والتركيبات والتوازي والعمودي والانعكاس والتناظر والتقاطع والمماس وما إلى ذلك.
● يحتوي البرنامج على وظيفة إعداد نقطة التوقف، ويمكن تبديله بذكاء بين القياس اليدوي والقياس التلقائي.
تطبيق الصناعة:
آلة القياس البصري OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس غير التلامسية، وآلة القياس ثنائية الأبعاد، وآلة القياس 2.5-الأبعاد، مع ترقية الصناعة الصناعية الحديثة عالية الدقة والتصنيع الدقيق، تعتمد طريقة قياس الصور البصرية غير التلامسية للقياس السريع والدقيق. يصبح قياس الأبعاد الهندسية والتفاوتات الهندسية أمرًا لا مفر منه.
آلات القياس البصري مناسبة لجميع مجالات التطبيقات لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة والأجهزة البلاستيكية وغيرها من الصناعات. مثل: القوالب والمسامير والمعادن والملحقات والمطاط ولوحات PCB والينابيع والأجهزة والإلكترونيات والبلاستيك والطيران والفضاء وما إلى ذلك، فهي تتغلب على أوجه القصور في الفرجار التقليدية والميكرومترات وأجهزة عرض الملفات الشخصية، وهي آلة قياس عالية الدقة وعالية الكفاءة وعالية الموثوقية تدمج تقنيات معالجة الصور البصرية والميكانيكية والإلكترونية والكمبيوتر.
يتم تكبير الجسم المراد قياسه بواسطة نظام التكبير البصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة خوارزميات الكمبيوتر والبرامج، يمكن اكتشاف الشكل والحجم والزاوية والموضع التفصيلي للعديد من الأجزاء المعقدة والدقيقة تلقائيًا. الفحص الجزئي ومراقبة الجودة. يمكن استيراد بيانات القياس إلى AUTOCAD لتصبح رسمًا هندسيًا كاملاً، ويمكن إنشاء مستندات بتنسيقات DXF و IGS وغيرها، ويمكن أيضًا استيرادها إلى برنامج تحليل إحصائي WORD و EXCEL و SPC لإنشاء CPK وتقارير إحصائية مختلفة.
