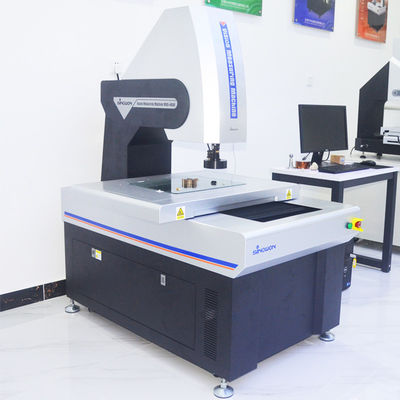

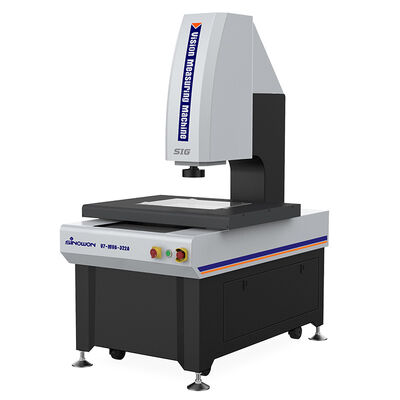

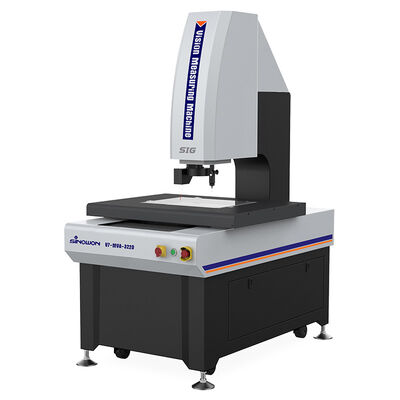

نظام قياس دقيق أوتوماتيكي آلة قياس الرؤية من نوع الكانتيليفر

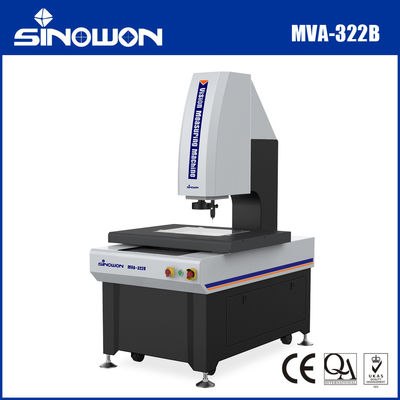

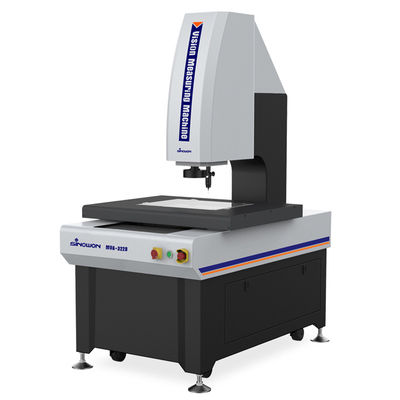

آلة قياس الرؤية التلقائية عالية الدقة MVA-322 السلسلة

سلسلة MVA هي نظام قياس الرؤية ذو الدقة العالية والذاتية الكاملة من نوع الكانتيليفر والذي تم تطويره لقياس GD&T. يحتوي على التحكم التلقائي بثلاثة محاور ، والتركيز التلقائي ،التحكم التلقائي في الإضاءة، ويتم تحسين تكوين البرمجيات والأجهزة ، وقادر على قياس كل من الأبعاد الخطية والهندسية.

خصائص المنتج:

• XYZ ثلاثي المحور CNC التحكم التلقائي الدقيق، تحديد المواقع الدقيقة؛
• القاعدة والعمود من الرخام الهندي، استقرار جيد.
• أدوات توجيه خطية دقة ، ودوامير الكرة ذات الجودة الصلبة ومحركات خدمة التيار المتردد ، إلخ ، تضمن دقة واستقرار نظام الحركة.
• 0.1μm حاكم شبكة عالية الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام.
• كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق.

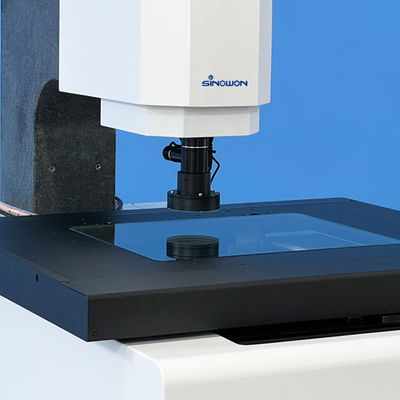

• 8عدسة بصرية عالية الوضوح 3X، تكبير دقيق، تصحيح مرة واحدة للبيكسل.

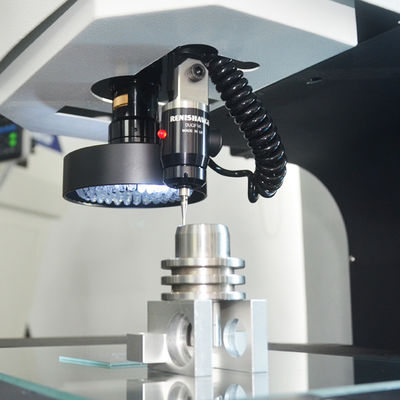

• نظام الإضاءة السطحية LED ذو 5 حلقات و 8 مناطق و نظام الإضاءة الموازي للخطوط البعيدة LED بضبط البرنامج لتحقيق ضبط سطوع 256 مستوى.
• iMeasuring سلسلة البرمجيات الآلية لقياس الرؤية، قوية وسهلة التشغيل.

المواصفات:

وصف نموذج تكوين المنتج ((المثال مع MVأ-322):

نماذج ومواصفات آلة قياس الرؤية التلقائية:

طاولة دليل السفر لجهاز قياس الرؤية التلقائية:

آلة قياس الرؤيةرسومات هيكلية:

تكوين الكمبيوتر الموصى به:

جوهر آلة قياس الرؤية هو نظام التحكم وبرنامج القياس ، ونظام الكمبيوتر هو الناقل الأساسي لجميع العمليات ، والذي يتطلب استقرارًا متوافقًا عالًا.قم بتكوين جهاز كمبيوتر عالي الأداء Optiplex سطح المكتب و WIN 10/11 نظام تشغيل مصرح به الأصلي لحل مخاوفك.

مقدمة البرنامج:

برنامج iMeasuring هو برنامج محترف لقياسات متعددة الاستشعارات والذي يجمع مع خبرة المطورين لمدة عشر سنوات في صناعة قياسات وأبحاث البرمجيات.مبدأ التصميم هو التشغيل الصديق، وظيفة قوية، دقة عالية والاستقرار، وصيانة بسيطة.
● تصميم ممتاز للهندسة المعمارية البرمجية والتي تستهدف الكائنات بالكامل، لضمان استقرار البرنامج وموثوقيته.
● الدعم مع لغات متعددة، لا حاجة لتثبيت حزمة اللغة وتغيير البرمجيات التي هي مريحة للعملاء المحليين.
● برنامج تحليل إحصائي SPC المهني متصل ببرنامج قياس ، لتحقيق أن البيانات يمكن تصديرها تلقائيًا إلى قاعدة بيانات SPC دون تشغيل يدوي.
● نفس النموذج من البرمجيات سوف تكون دائمة مجانا لتحديث، يمكن أن تساعد على تقليل مشاكل أخرى للعميل.
● مع خوارزمية قوية لمعرفة الحافة، والتي يمكن أن تساعد في الحصول على حافة الظل أو الصورة الداكنة وضمان دقة عالية.
● يمكن للبرنامج التعرف وتقييم الخط والدائرة والقوس وغيرها من العناصر تلقائيًا.
● يعتمد على عناصر مختلفة ويقدم وظيفة بناء عناصر متعددة مثل الترجمة، والدوران، واستخراج، والجمع، والموازية، والعمودية، والمرآة، والتماثل، والتقاط،ملامسة، إلخ
● يحتوي البرنامج على وظيفة تعيين نقطة الكسر ، ويمكن التبديل الذكي بين القياس اليدوي والقياس التلقائي.

تطبيق الصناعة:

آلة القياس البصرية OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس بدون اتصال، آلة قياس ثنائية الأبعاد، آلة قياس 2.5 أبعاد،مع تحديث الصناعة الحديثة عالية الدقة وصناعة التصنيع الدقيقة، فإنه يتبنى طريقة قياس الصورة البصرية بدون اتصال للقياس السريع والدقيق. أصبح قياس الأبعاد الهندسية والتسامحات الهندسية حتميا.

آلات القياس البصرية مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة،الصناعات البلاستيكية والصناعات الأخرىمثل: القوالب ، المسامير ، المعادن ، الملحقات ، المطاط ، لوحات PCB ، الينابيع ، الأجهزة ، الإلكترونيات ، البلاستيك ، الطيران ، الفضاء ، الخ ، فإنه يتغلب على أوجه القصور في العدادات التقليدية ،ميكرومترات، ومعرضات الملف، وهي آلة قياس عالية الدقة، عالية الكفاءة والموثوقية عالية دمج تكنولوجيات معالجة الصور البصرية والميكانيكية والإلكترونية والحاسوبية.

يتم تكبير الكائن الذي سيتم قياسه بواسطة نظام تكبير بصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة الكمبيوتر والبرمجيات الخوارزمية،المخطط وشكل السطحيمكن الكشف تلقائيًا عن حجم زاوية وموقع أجزاء معقدة ودقيقة مختلفة.يمكن استيراد بيانات القياس إلى أوتوكاد لتصبح رسم هندسي كامل، والوثائق في DXF، IGS وغيرها من التنسيقات يمكن إنشاؤها، ويمكن أيضا استيرادها إلى WORD و EXCEL و SPC برامج التحليل الإحصائي لتوليد CPK والتقارير الإحصائية المختلفة.
