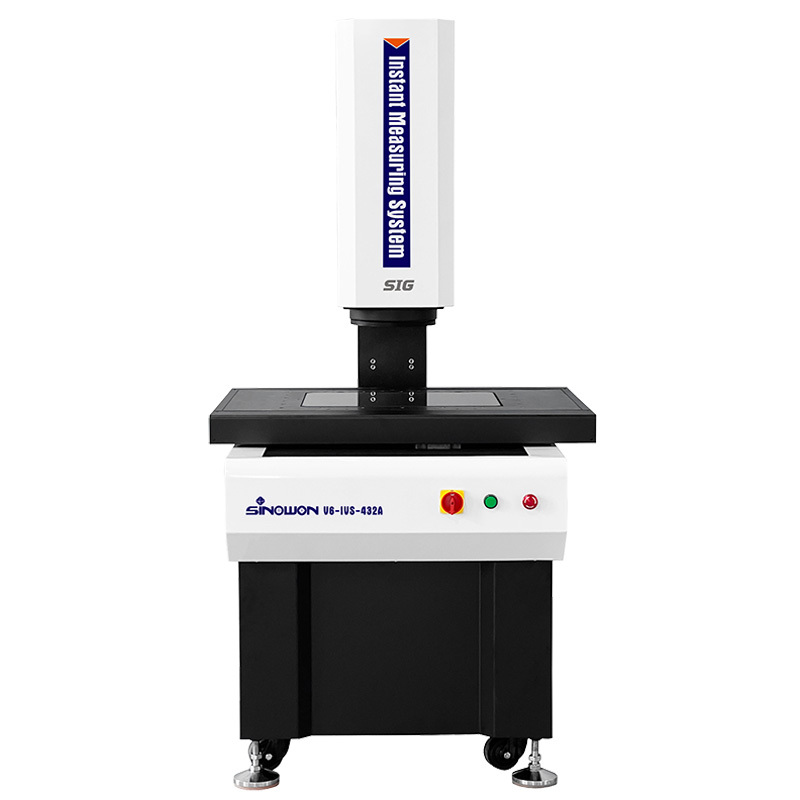

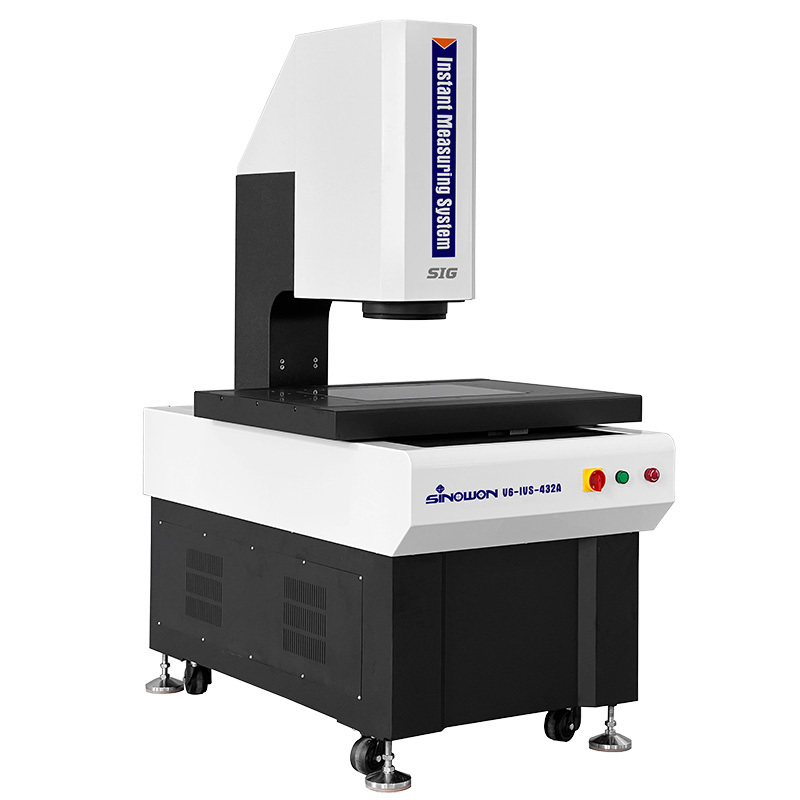

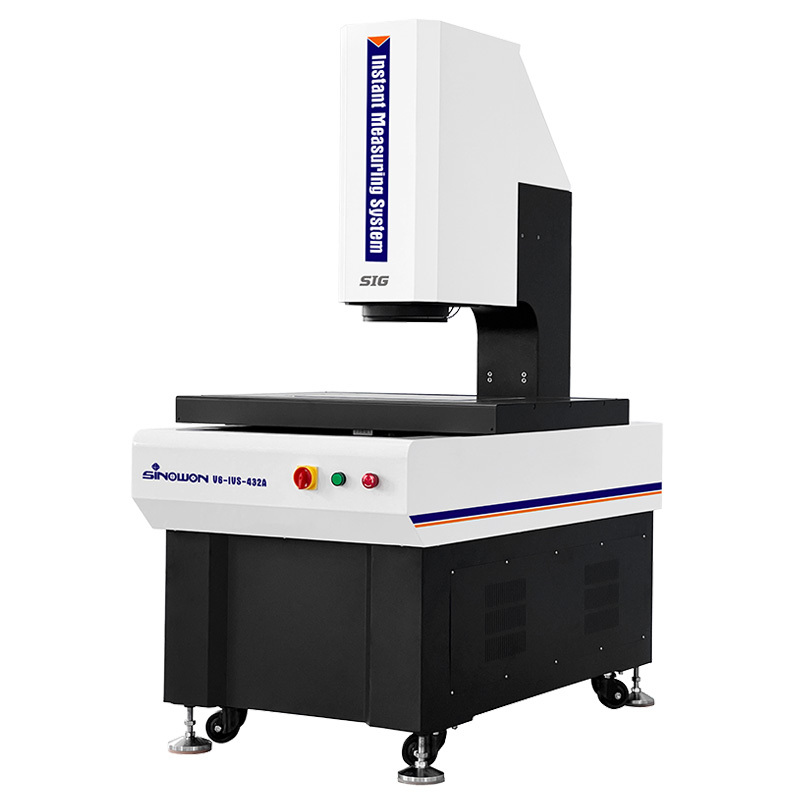

آلة قياس الرؤية التلقائية ذات الدقة العالية V6-IVS السلسلة
سلسلة V6-IVS هي آلة قياس الرؤية الفورية التلقائية بالكامل مع نظام عدسة تكبير مزدوج تم تطويرها لقياس GD&T مع التحكم الآلي المحرك ثلاثي المحور.مجهزة بالتركيز التلقائي، التحكم التلقائي في الإضاءة، والتحرك التلقائي لتكوين الأجهزة والبرمجيات لجعل قياس الأبعاد الخطي والهندسي بسرعة ودقة.
خصائص المنتج:
المواصفات:
| السلع | نظام قياس الرؤية الفورية | ||||||
| النموذج | V6-IVS-322 | V6-IVS-432 | V6-IVS-542 | ||||
| محور X/Y السفر ((ملم) | (300*200) ملم | (400*300) ملم | (500*400) ملم | ||||
| البعد ((WxDxH) | (1237*740*1664) ملم | (1337*840*1664) ملم | (1437*940*1664) ملم | ||||
| حجم العبوة | (1400*960*1900) ملم | (1500*1060*1900) ملم | (1600*1160*1900) ملم | ||||
| الوزن | 380 كجم | 600 كجم | 750 كجم | ||||
| ز محور السفر ((ملم) | 200ملم | ||||||
| محور X/Y/Z-3 المقاييس الخطية | دقة مقياس خطي مستوردة: 0.5mm | ||||||
| وضع التوجيه | دليل خطي دقيق، دليل مسار مزدوج. | ||||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||||
| قدرة الحمل | < 25 كجم | ||||||
| بيئة العمل |
درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية، نطاق الرطوبة < 2 درجة مئوية / ساعة، الرطوبة 30 ~ 80٪ ، اهتزاز <0.002g ، <15Hz |
||||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||||
| برمجيات القياس | جيوميا | ||||||
| الكاميرا | كاميرا 1 ′′ 20Mpixel | ||||||
| عدسة تليمركزية مزدوجة | عدسة تليمركزية مزدوجة | ||||||
| التكبير | 0.16X | 0.64X | |||||
| قياس الصورة | التكرار | لا تتحرك | ± 1μm | ± 0.5μm | |||
| الانتقال | ± 2μm | ± 1.5μm | |||||
| الدقة* | بدون إلتزام | ±3.9μm | ± 2μm | ||||
| ملزمة | ±7μm | ±4μm | |||||
| مسافة العمل | 145±2ملم | 145±2ملم | |||||
| التركيز عن بعد | <0.02 درجة | <0.02 درجة | |||||
| عمق المجال | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||||
| مجال الرؤية ((mm)) ((D*H*V)) | 1 ′′ | 82*55*100 | 21*14*25 | ||||
| 53*44*69 | 13*11*17 | ||||||
| 2/3 | |||||||
| القرار | 20um | 7.8م | |||||
| نظام الإضاءة | المخطط | إضاءة الخط الموازي LED | |||||
| السطح | 0~255 مستوى إضاءة LED قابلة للتعديل باستمرار | ||||||
وصف نموذج تكوين المنتج ((المثال مع V6-IVS-432):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2.5D قياس الرؤية الفورية |
3D الاتصال والرؤية الفورية قياس | 2.5D التصوير بالليزر وقياس الرؤية الفورية | قياس الرؤية الفورية ثلاثية الأبعاد متعددة الحواس |
| النموذج | V6-IVS-322A | V6-IVS-322B | V6-IVS-322C | V6-IVS-322D |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | (أومرون ليزر) | (أومرون ليزر) |
نماذج ومواصفات آلة قياس الرؤية التلقائية:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| V6-IVS-322A | 502-120G | V6-IVS-432A | 502-120H | V6-IVS-542A | 502-120J |
| V6-IVS-322B | 502-220G | V6-IVS-432B | 502-220H | V6-IVS-542B | 502-220J |
| V6-IVS-322C | 502-320G | V6-IVS-432C | 502-320H | V6-IVS-542C | 502-320J |
| V6-IVS-322D | 502-420G | V6-IVS-432D | 502-420H | V6-IVS-542D | 502-420J |
طاولة دليل السفر لجهاز قياس الرؤية التلقائية:
| السفر | النموذج | الدقة | X محور السفر في ملم | محور Y السفر ملم | محور Z المسافة القياسية في الملم | محور Z الحد الأقصى للسفر حسب الطلب mm |
| 300×200×200 | V3-IVS-322 | 3+L/200 | 300 | 200 | 200 | 250 |
| V5-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V6-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V7-IVS-322 | 2+L/200 | 300 | 200 | 200 | 250 | |
| 400×300×200 | V3-IVS-432 | 3+L/200 | 400 | 300 | 200 | 300 |
| V5-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V6-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V7-IVS-432 | 2+L/200 | 400 | 300 | 200 | 300 | |
| 500×400×200 | V3-IVS-542 | 3+L/200 | 500 | 400 | 200 | 400 |
| V5-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V6-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V7-IVS-542 | 2+L/200 | 500 | 400 | 200 | 400 |
آلة قياس الرؤيةرسومات هيكلية:
