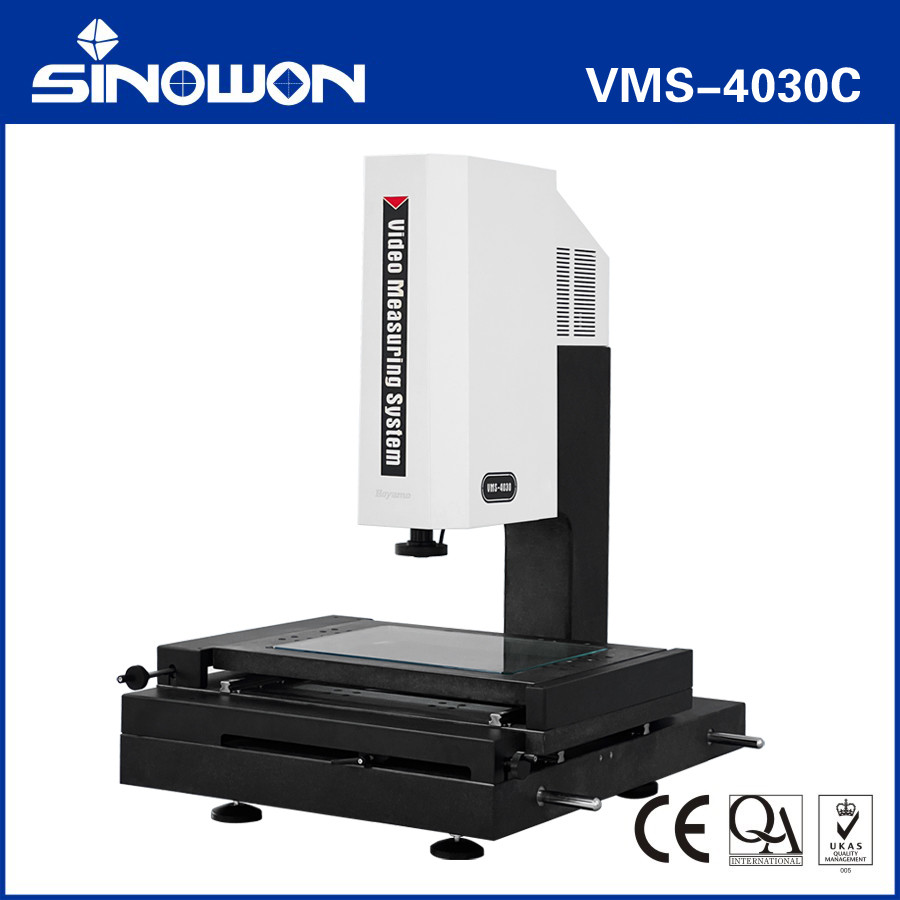

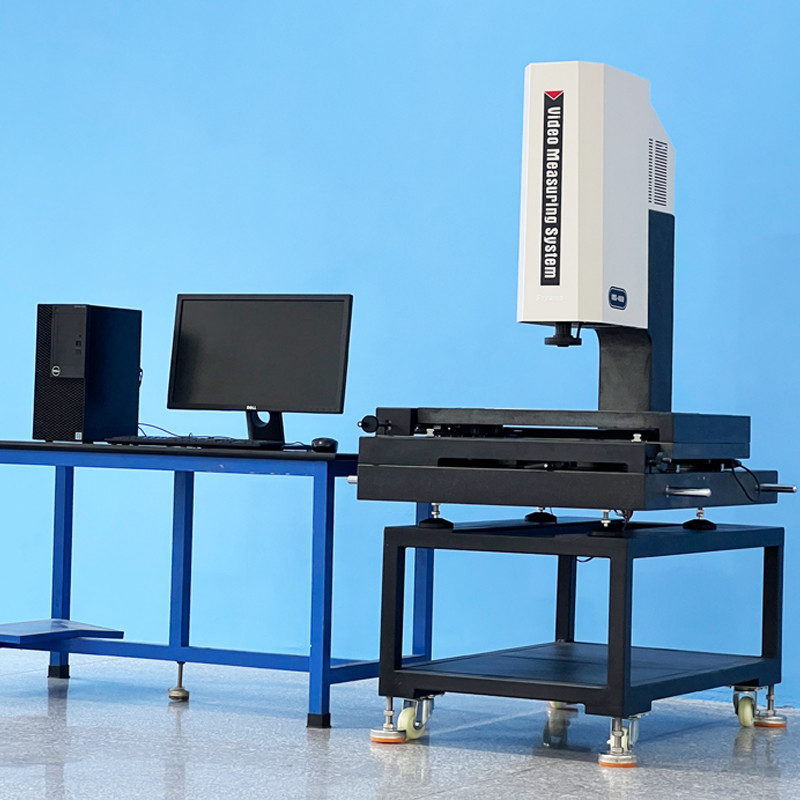

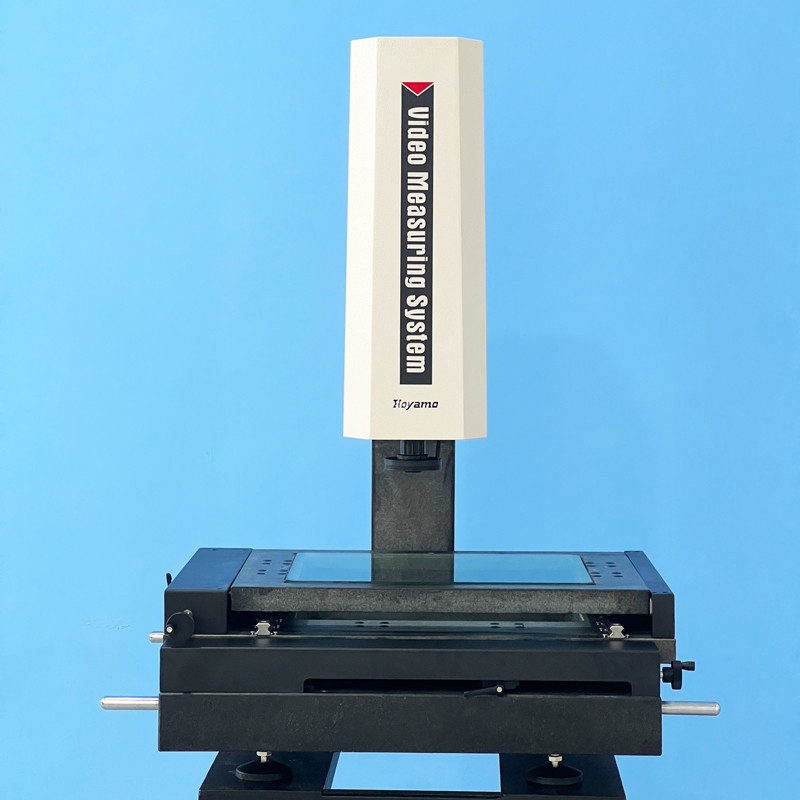

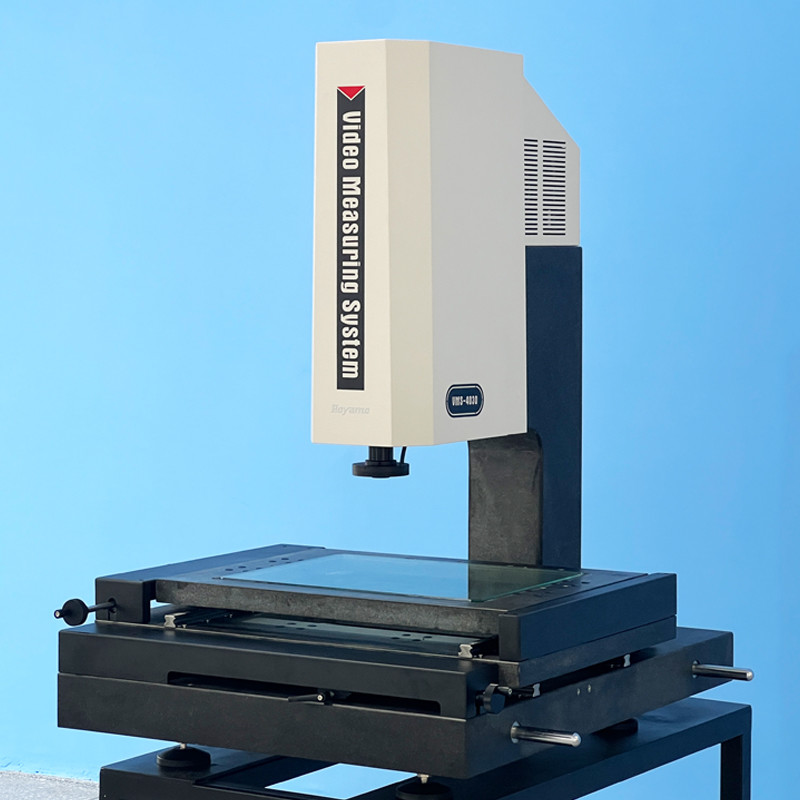

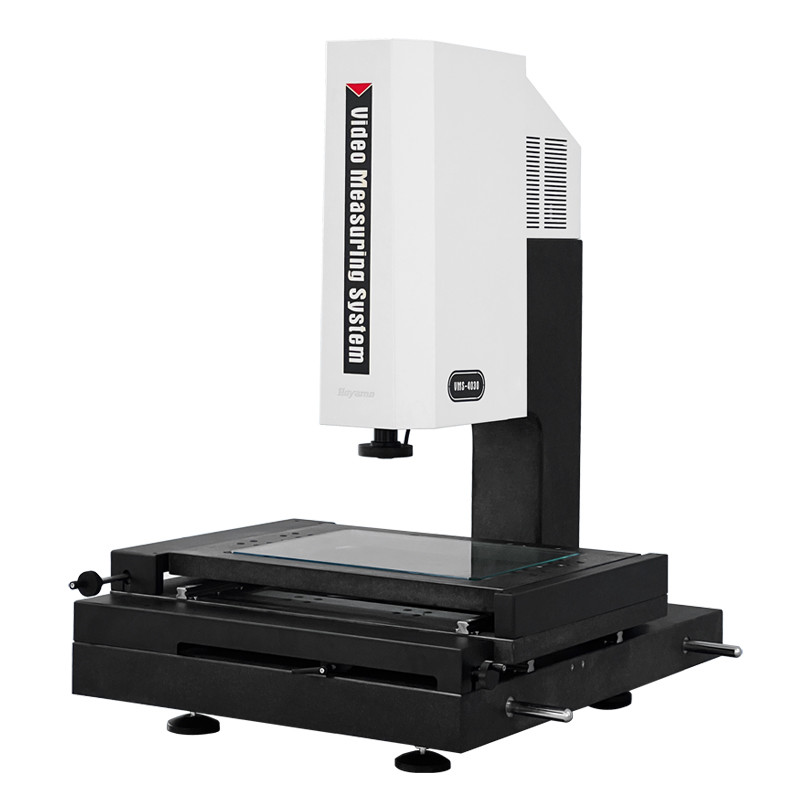

نصف تلقائي نظام قياس فيديو VMS-4030C
خصائص المنتج:
● تبني قاعدة حجر الجرانيت والعمود لضمان استقرار الدقة للآلة
● تبني قضيب ملمع بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ العودة من الجدول في حدود 2um ؛
● اعتمادا على الجهاز عالية الدقة الحاكم البصري وطاولة العمل الدقة لضمان دقة الجهاز في حدود ≤3.0 + L / 200um ؛
● تعتمد العدسة الكبيرة والكاميرا الرقمية الملونة عالية الدقة لضمان جودة الصورة الواضحة دون تشويه.
● باستخدام البرنامج المتحكم به على السطح 4 حلقات 8 مناطق إضاءة LED الباردة والإضاءة الموازية LED الكونتور بالإضافة إلى وحدة ضبط الضوء الذكية المدمجة ،يمكن التحكم بحرية في سطوع المنطقة للضوء في المنطقة 8 الحلقات 4;
● برنامج قياس iMeasuring Vision يحسن مراقبة الجودة إلى مستوى جديد.
● يمكن استخدام مسبار اتصال اختياري وبرنامج قياس ثلاثي الأبعاد لترقية الآلة إلى آلة قياس ثلاثية الأبعاد.
● يمكن ترقيتها لتركيب وحدة وظيفة التركيز التلقائي لتحقيق قياس شبه تلقائي دقيق.
المواصفات التقنية:
| السلع | نظام قياس فيديو يدوي سلسلة VMS |
| النموذج | VMS-4030 |
| مقاعد عمل رخامية | (605*450) ملم |
| مقاعد العمل الزجاجية | (456*348) ملم |
| محور X/Y السفر | (400*300) ملم |
| ز محور السفر | دليل خطي عالي الدقة ، مسافة فعالة 200 ملم |
| دقة X/Y/Z aixs | 0.5 مليون |
| القاعدة والقاعدات | الجرانيت عالي الدقة |
| دقة القياس* | محور XY: ≤3.0+L/200 ((um) ؛Zais:≤5+L/200 ((um)) |
| إعادة تحديد الدقة | 2م |
| نظام الإضاءة ((تعديل البرمجيات) | السطح 4 حلقات و 8 مناطق قابلة للتعديل بشكل لا نهائي الإضاءة الباردة LED |
| الإضاءة الموازية للضوء | |
| ضوء محوري اختياري | |
| الكاميرا الرقمية | 1/3"/1.3Mpixel كاميرا رقمية عالية الدقة |
| عدسة تكبير | 6عدسة زوم ذات دقة عالية 5X؛ |
| تكبير بصري: 0.7X ~ 4.5X مرات ؛ تكبير الفيديو: 26X ~ 172X ((21.5 ′′ شاشة) | |
| برمجيات القياس | iقياس |
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 |
| اللغة | اللغة الإنجليزية، الصينية المبسطة، الصينية التقليدية، إختياريات اللغات الأخرى |
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / Hr ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz. |
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz |
| البعد ((WxDxH) | (908*776*1070) ملم |
| الوزن الصافي | 283 كجم |
وصف نموذج تكوين المنتج(المثال مع VMS-4030)
| (ب)فئة المنتج | نظام قياس فيديو يدوي | نصف تلقائي نظام قياس فيديو | |||
| تكوين جهاز الاستشعار | 2D | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2D نظام قياس فيديو |
2.5D نظام قياس فيديو |
ثلاثية الأبعاد نظام قياس الاتصال والفيديو |
2.5D نظام قياس فيديو شبه أوتوماتيكي |
ثلاثية الأبعاد نظام قياس اتصال و فيديو شبه أوتوماتيكي |
| النموذج | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| النوع | ------ | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الضوئية |
جهاز استشعار العدسة الكبيرة أجهزة استشعار المسبار |
جهاز استشعار العدسة الكبيرة و وظيفة التركيز التلقائي على المحور Z | جهاز استشعار العدسة الكبيرة، جهاز استشعار مسبار الاتصال ووظيفة التركيز التلقائي |
| محور Z التركيز التلقائي | بدون | بدون | بدون | مع | مع |
| مسبار الاتصال | بدون | بدون | مع | بدون | مع |
| البرمجيات | iقياس2.0 | iقياس2.1 | -أقيس31 | iقياس2.2 | -أقيس31 |
| العملية | الدليل | الدليل | الدليل | نصف تلقائي | نصف تلقائي |
النموذجSتحديدمسنوياًديونظام القياس:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
مساحة القياس من VMS سلسلة قياس الرؤيةالنظام:
| السفرملم | النموذج | الرمز# | X محور السفر في ملم | محور Y السفر في ملم | محور Z سفر قياسي mm | محور Z الحد الأقصى للسفر المخصص ملم |
| 100×100×100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150×100×100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200×150×200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300×200×200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400×300×200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500×400×200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
