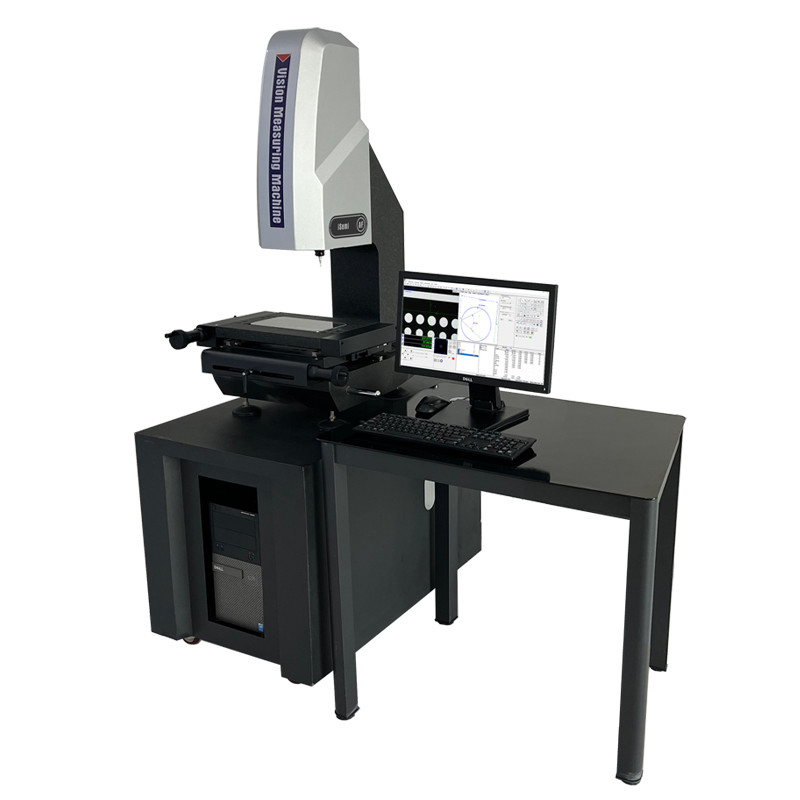

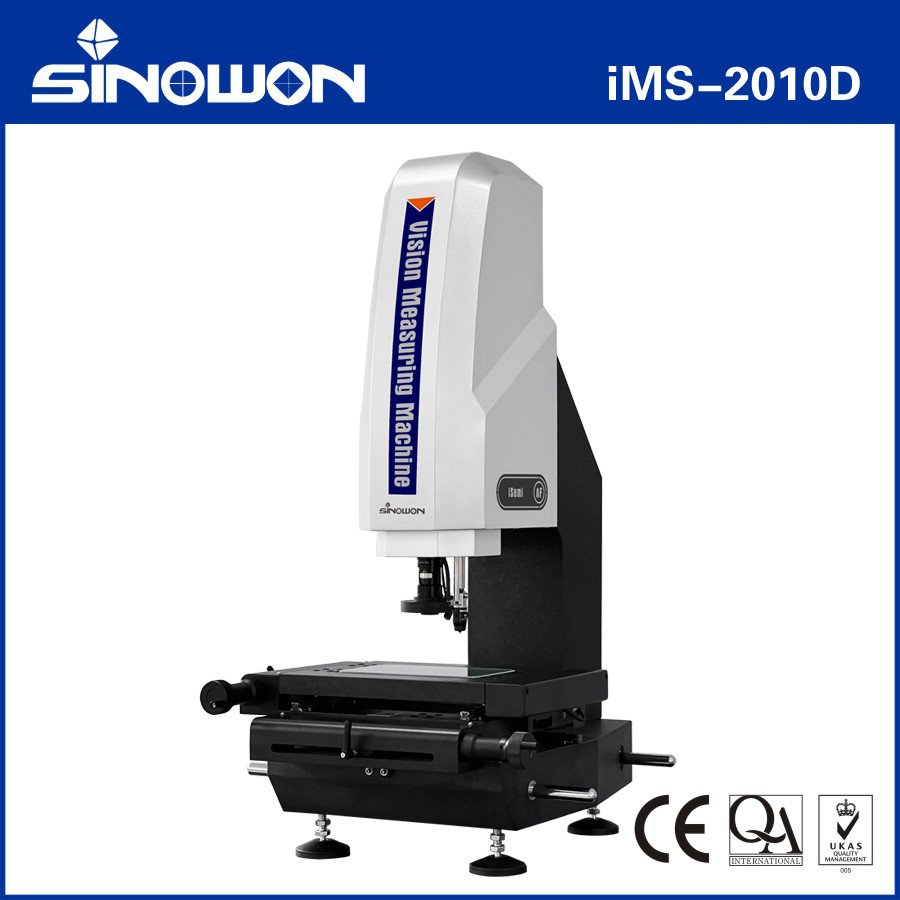

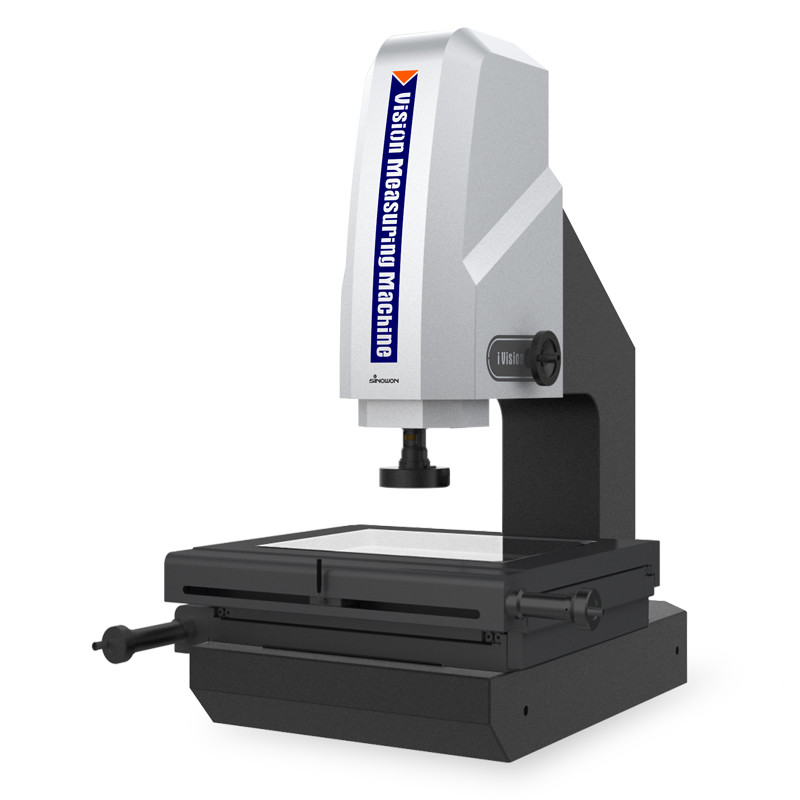

آلة قياس الرؤية شبه الأوتوماتيكية عالية الدقة iSemi سلسلة IMS-2010D
التطبيقات الصناعية:خصائص المنتج:
التطبيقات الصناعية:المواصفات الفنية:الموديل
| آلة قياس الرؤية 2.5D | سلسلة iSemiالموديل | ||||
| مسافة حركة المحور X مم | 521-420E | 521-420F | 521-420G | 521-420H | 521-420J |
| (270*350) مم | (408*308) مم | (458*358) مم | (608*470) مم | (650*580) مم | منضدة زجاجية |
| (142*242) مم | (306*198) مم | (356*248) مم | (456*348) مم | (540*440) مم | مسافة حركة المحور X/Y |
| (200*100) مم | (250*150) مم | (300*200) مم | (400*300) مم | (500*400) مم | مسافة حركة المحور Z |
| دليل خطي عالي الدقة، مسافة حركة فعالة 200 مم | دقة المحور X/Y/Z | ||||
| 0.5 ميكرومتر | القاعدة والدعامات | ||||
| جرانيت عالي الدقة | دقة القياس* | ||||
| المحور XY: ≤2.5+L/200(ميكرومتر)؛ المحور Z: ≤5+L/200(ميكرومتر) | دقة التكرار | ||||
| 2 ميكرومتر | نظام الإضاءة (تعديل البرنامج) | ||||
| 4 حلقات و 8 مناطق للسطح إضاءة LED باردة قابلة للتعديل بلا حدود | إضاءة LED محيطية متوازية | ||||
| إضاءة محورية اختيارية | |||||
| كاميرا رقمية | |||||

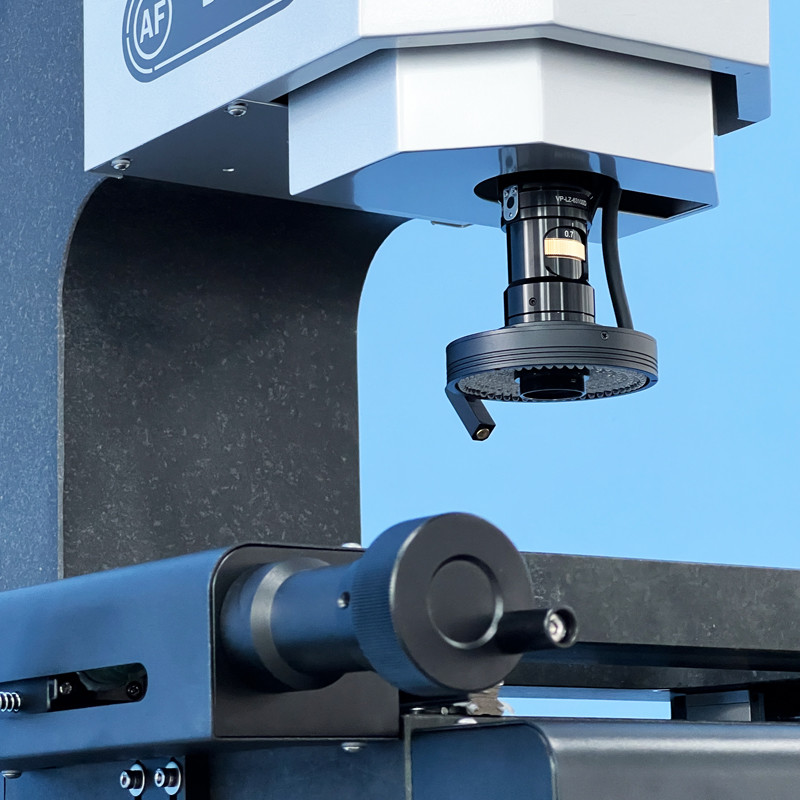

| 1/2.9"/1.6 ميجابكسل كاميرا رقمية عالية الدقة | عدسة التكبير | ||||
| 6.5X عدسة تكبير إلكترونية عالية الدقة، التكبير البصري: 0.7X~4.5X؛ التكبير بالفيديو: 20X~129X | برنامج القياس | ||||
| iMeasuring | نظام التشغيل | ||||
| دعم نظام التشغيل WIN 10/11-32/64 | اللغة | ||||
| الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغات أخرى اختيارية | بيئة العمل | ||||
| درجة الحرارة 20 درجة مئوية ±2 درجة مئوية، تغير درجة الحرارة | <1 درجة مئوية/ساعة؛ الرطوبة 30%~80% رطوبة نسبية؛ الاهتزاز<0.02 جرام، ≤15 هرتز.مصدر الطاقة | ||||
| تيار متردد 220 فولت/50 هرتز؛ 110 فولت/60 هرتز | الأبعاد (العرض × العمق × الارتفاع) | ||||
| (677*552*998) مم | (790*617*1000) مم | (838*667*1000) مم | (1002*817*1043) مم | (1111*867*1086) مم | أبعاد التعبئة (العرض × العمق × الارتفاع) |
| (1030*780*1260) مم | (1130*1000*1270) مم | (1130*1000*1270) مم | (1130*1000*1270) مم | (1250*1035*1460) مم | الوزن الإجمالي/الصافي |
| 220/150 كجم | 242/175 كجم | 275/185 كجم | 449/350 كجم | 550/380 كجم | ملاحظة: |
"L" تمثل الطول المقاس بالمليمترات، وتعتمد الدقة الميكانيكية للمحور Z بشكل كبير على دقة التركيز وسطح قطعة العمل.
التكبير هو قيمة تقريبية ويرتبط ارتباطًا وثيقًا بحجم ودقة الشاشة.
يمكن للعملاء اختيار إضافة عدسة مساعدة 0.5X أو 2X وفقًا لاحتياجاتهم لتحقيق تكبير الصورة.
iMS-2010/5040 عبارة عن مناضد عمل مصنوعة من الرخام، بينما iMS-2515/3020/4030 عبارة عن مناضد عمل مصنوعة من المعدن.
وصف نموذج تكوين المنتج (مثال مع iMS-2010):
تكوين المستشعر
| 2.5D | 3D | السلعة | 3D | السلعة |
| آلة قياس الرؤية 2.5D | آلة قياس الرؤية والاتصال ثلاثية الأبعاد | آلة قياس الرؤية شبه الأوتوماتيكية 2.5D | آلة قياس الرؤية والاتصال شبه الأوتوماتيكية ثلاثية الأبعاد | الموديل |
| مسافة حركة المحور X مم | iMS-2010B | iMS-2010C | iMS-2010D | النوع |
| أ | ب | ج | د | الأهمية |
| مستشعر عدسة التكبير البصري | مستشعر عدسة التكبير و |
مستشعر مسبار التلامس مستشعر عدسة التكبير ووظيفة التركيز التلقائي للمحور Z |
مستشعر عدسة التكبير، مستشعر مسبار التلامس ووظيفة التركيز التلقائي | التركيز التلقائي للمحور Z |
| بدون | مع | مع | البرنامج | البرنامج |
| بدون | مع | البرنامج | مع | البرنامج |
| iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 | نماذج ومواصفات آلة قياس الرؤية اليدوية |
:الموديل
| مسافة حركة المحور X مم | IMS-2010A | مسافة حركة المحور X مم | IMS-2010A | مسافة حركة المحور X مم | IMS-2010A | مسافة حركة المحور X مم | IMS-2010A | مسافة حركة المحور X مم | IMS-2010A |
| 521-120E | IMS-2515A | 521-120F | IMS-3020A |
521-120G |
IMS-4030A |
521-120H | IMS-5040A | 521-120J | IMS-2010B |
| 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J | IMS-2010C |
| 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J | IMS-2010D |
| 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J | IMS-6040A |
| 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | 200x100x200 | 200x100x200 |
مسافة الحركة مم
| الموديل | مسافة حركة المحور X مم | مسافة حركة المحور Y مم | مسافة الحركة القياسية للمحور Z |
مم 100x100x100 |
مم 100x100x100 |
| IMS-1010 | 100 | 200 | 200 | 200 | 200x100x200 |
| IMS-2010 | 200 | 400 | 200 | 400 | 200 |
| IMS-2515 | 250 | 150 | 200 | 400 | 200 |
| IMS-3020 | 300 | 200 | 400 | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-4030 | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. | 200 | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-5040 | 500 | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-6040 | 600 | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. | 400 | يمكن تخصيص مواصفات مسافة الحركة الأخرى وفقًا لاحتياجات العملاء. |
التطبيقات الصناعية:آلة قياس الرؤية
التطبيقات الصناعية:آلة القياس البصرية OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس غير التلامسية، وآلة القياس ثنائية الأبعاد، وآلة القياس 2.5-الأبعاد، مع ترقية الصناعة الحديثة عالية الدقة والصناعة الدقيقة، تعتمد طريقة قياس الصورة البصرية غير التلامسية للقياس السريع والدقيق. يصبح قياس الأبعاد الهندسية والتفاوتات الهندسية أمرًا لا مفر منه.
تعد آلات القياس البصرية مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة والأجهزة البلاستيكية وغيرها من الصناعات. مثل: القوالب والمسامير والمعادن والملحقات والمطاط ولوحات PCB والينابيع والأجهزة والإلكترونيات والبلاستيك والطيران والفضاء وما إلى ذلك، فهي تتغلب على أوجه القصور في الفرجار التقليدية والميكرومترات وأجهزة عرض الملفات الشخصية، وهي آلة قياس عالية الدقة وعالية الكفاءة وعالية الموثوقية تدمج تقنيات معالجة الصور البصرية والميكانيكية والإلكترونية والحاسوبية.
يتم تكبير الكائن المراد قياسه بواسطة نظام التكبير البصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة خوارزميات الكمبيوتر والبرامج، يمكن اكتشاف محيط وشكل السطح والحجم والزاوية والموضع لأجزاء مختلفة معقدة ودقيقة تلقائيًا. الفحص الجزئي ومراقبة الجودة. يمكن استيراد بيانات القياس إلى AUTOCAD لتصبح رسمًا هندسيًا كاملاً، ويمكن إنشاء مستندات بتنسيقات DXF و IGS وغيرها، ويمكن أيضًا استيرادها إلى برنامج تحليل إحصائي WORD و EXCEL و SPC لإنشاء CPK وتقارير إحصائية مختلفة.
