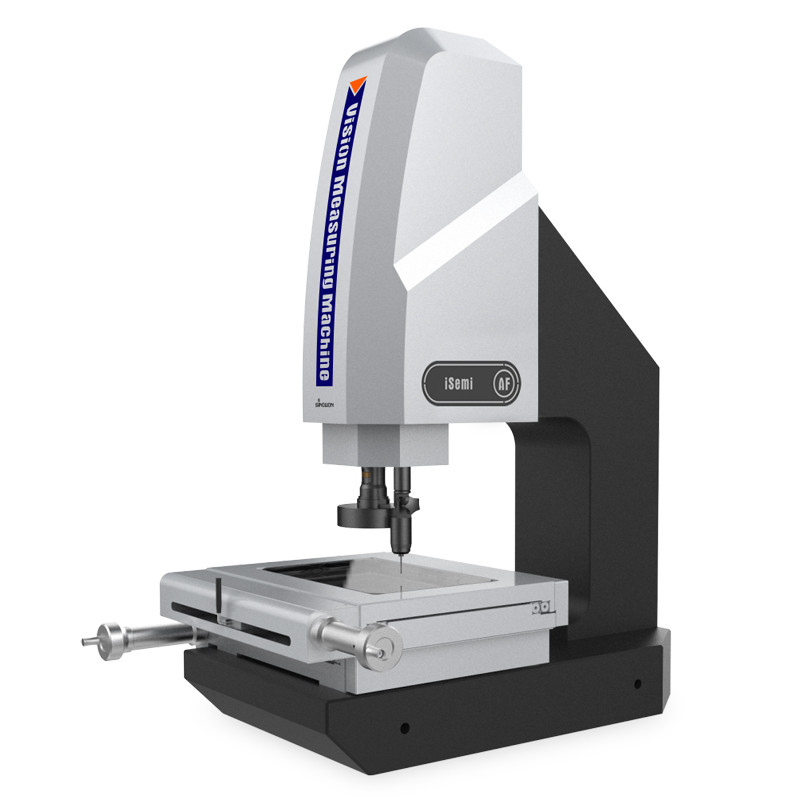

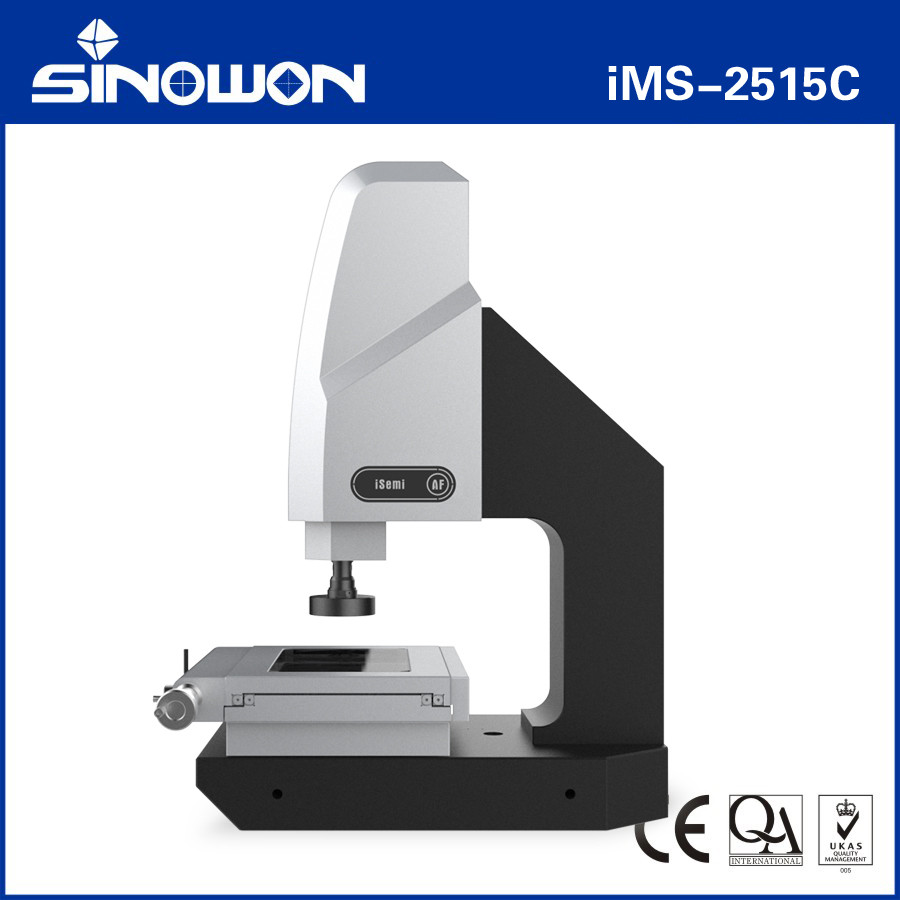

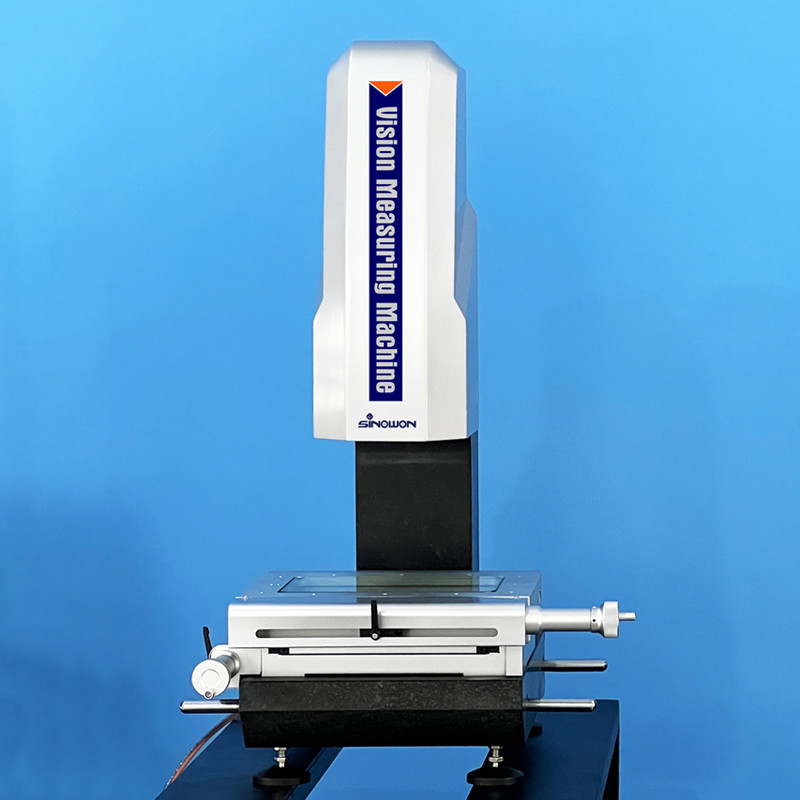

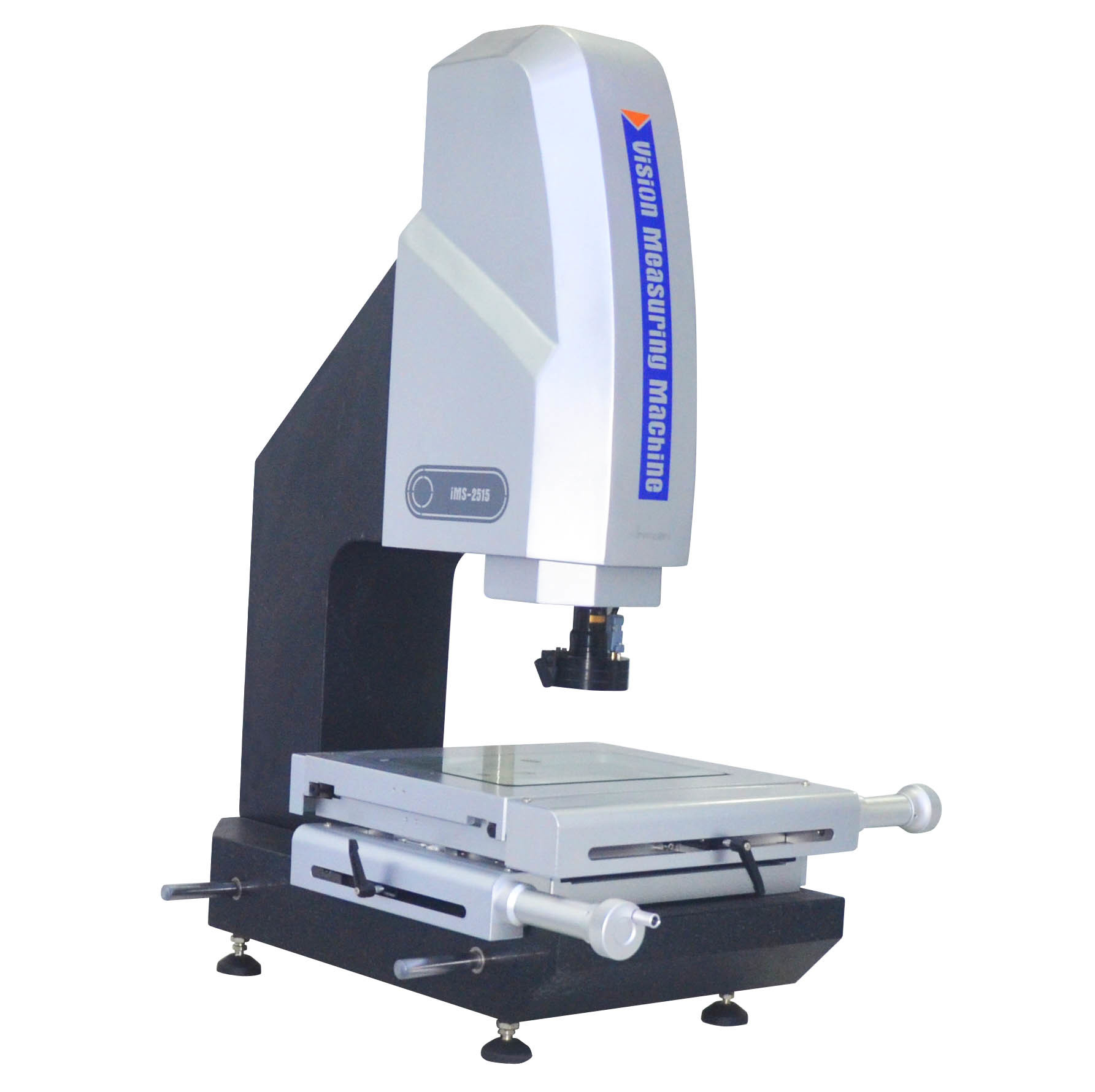

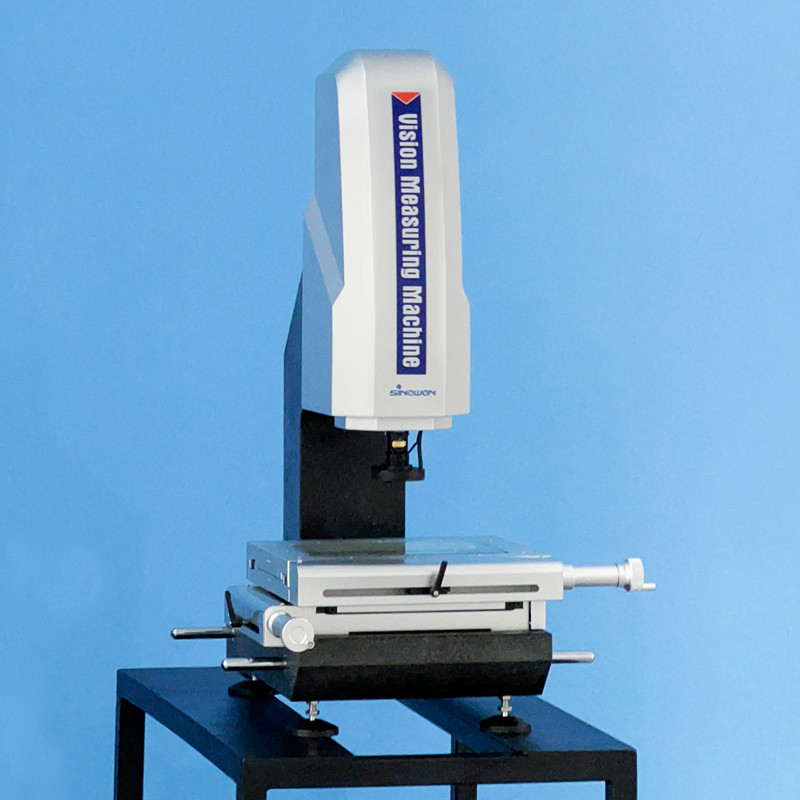

آلة قياس الرؤية شبه الأوتوماتيكية عالية الدقة iSemi سلسلة IMS-2515C
تطبيق الصناعة:خصائص المنتج:
تطبيق الصناعة:المواصفات الفنية:الموديل
| آلة قياس الرؤية 2.5D | سلسلة iSemiالموديل | ||||
| حركة المحور X مم | 521-320E | 521-320F | 521-320G | 521-320H | 521-320J |
| (270*350) مم | (408*308) مم | (458*358) مم | (608*470) مم | (650*580) مم | منضدة زجاجية |
| (142*242) مم | (306*198) مم | (356*248) مم | (456*348) مم | (540*440) مم | مسافة حركة المحور X/Y |
| (200*100) مم | (250*150) مم | (300*200) مم | (400*300) مم | (500*400) مم | مسافة حركة المحور Z |
| دليل خطي عالي الدقة ، مسافة حركة فعالة 200 مم | دقة المحور X/Y/Z | ||||
| 0.5um | القاعدة والدعائم | ||||
| جرانيت عالي الدقة | دقة القياس* | ||||
| المحور XY: ≤2.5+L/200(um) ؛ المحور Z: ≤5+L/200(um) | دقة الإعادة | ||||
| 2um | نظام الإضاءة (تعديل البرنامج) | ||||
| السطح 4 حلقات و 8 مناطق قابلة للتعديل بلا حدود إضاءة LED باردة | إضاءة LED محيطية متوازية | ||||
| ضوء متحد المحور اختياري | |||||
| كاميرا رقمية | |||||
| 1/2.9"/1.6 ميجابكسل كاميرا رقمية عالية الدقة | عدسة التكبير | ||||
| 6.5X عدسة تكبير إلكترونية عالية الدقة ، تكبير بصري: 0.7X~4.5X ؛ تكبير الفيديو: 20X~129X | برنامج القياس | ||||
| iMeasuring | نظام التشغيل | ||||
| دعم نظام التشغيل WIN 10/11-32/64 | اللغة | ||||
| الإنجليزية والصينية المبسطة والصينية التقليدية والإصدارات اللغوية الأخرى الاختيارية | بيئة العمل | ||||
| درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية ، تغير درجة الحرارة | <1 درجة مئوية/ساعة ؛ الرطوبة 30٪ ~ 80٪ رطوبة نسبية ؛ الاهتزاز<0.02 جرام ، ≤15 هرتز.مزود الطاقة | ||||
| AC220V/50Hz; 110V/60Hz | الأبعاد (العرض × العمق × الارتفاع) | ||||
| (677*552*998) مم | (790*617*1000) مم | (838*667*1000) مم | (1002*817*1043) مم | (1111*867*1086) مم | أبعاد العبوة (العرض × العمق × الارتفاع) |
| (1030*780*1260) مم | (1130*1000*1270) مم | (1130*1000*1270) مم | (1130*1000*1270) مم | (1250*1035*1460) مم | الوزن الإجمالي/الصافي |
| 220/150 كجم | 242/175 كجم | 275/185 كجم | 449/350 كجم | 550/380 كجم | ملاحظة: |
"L" يمثل الطول المقاس بالمليمترات ، وتعتمد الدقة الميكانيكية للمحور Z بشكل كبير على دقة التركيز وسطح قطعة العمل.
التكبير هو قيمة تقريبية ويرتبط ارتباطًا وثيقًا بحجم ودقة العرض.
يمكن للعملاء اختيار إضافة عدسة مساعدة 0.5X أو 2X وفقًا لاحتياجاتهم لتحقيق تكبير الصورة.
iMS-2010/5040 عبارة عن مناضد عمل مصنوعة من الرخام ، بينما iMS-2515/3020/4030 عبارة عن مناضد عمل مصنوعة من المعدن.
وصف نموذج تكوين المنتج (مثال مع iMS-2515):
تكوين المستشعر
| 2.5D | 3D | السلعة | 3D | السلعة |
| آلة قياس الرؤية 2.5D | آلة قياس الرؤية والاتصال ثلاثية الأبعاد | آلة قياس الرؤية شبه الأوتوماتيكية 2.5D | آلة قياس الرؤية والاتصال شبه الأوتوماتيكية ثلاثية الأبعاد | الموديل |
| حركة المحور X مم | iMS-2515B | iMS-2515C | iMS-2515D | النوع |
| أ | ب | ج | د | الأهمية |
| مستشعر عدسة التكبير البصري | مستشعر عدسة التكبير و |
مستشعر مسبار التلامس مستشعر عدسة التكبير ووظيفة التركيز التلقائي للمحور Z |
مستشعر عدسة التكبير ، مستشعر مسبار التلامس ووظيفة التركيز التلقائي | التركيز التلقائي للمحور Z |
| بدون | مع | مع | البرنامج | البرنامج |
| بدون | مع | البرنامج | مع | البرنامج |
| iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 | نماذج ومواصفات آلة قياس الرؤية اليدوية |
:الموديل
| حركة المحور X مم | IMS-2010A | حركة المحور X مم | IMS-2010A | حركة المحور X مم | IMS-2010A | حركة المحور X مم | IMS-2010A | حركة المحور X مم | IMS-2010A |
| 521-120E | IMS-2515A | 521-120F | IMS-3020A |
521-120G |
IMS-4030A |
521-120H | IMS-5040A | 521-120J | IMS-2010B |
| 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J | IMS-2010C |
| 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J | IMS-2010D |
| 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J | IMS-6040A |
| 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | 200x100x200 | 200x100x200 |
حركة مم
| الموديل | حركة المحور X مم | حركة المحور Y مم | حركة Z القياسية |
مم 100x100x100 |
مم 100x100x100 |
| IMS-1010 | 100 | 200 | 200 | 200 | 200x100x200 |
| IMS-2010 | 200 | 400 | 200 | 400 | 200 |
| IMS-2515 | 250 | 150 | 200 | 400 | 200 |
| IMS-3020 | 300 | 200 | 400 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-4030 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. | 200 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-5040 | 500 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
| IMS-6040 | 600 | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. | 400 | يمكن تخصيص مواصفات الحركة الأخرى وفقًا لاحتياجات العملاء. |
تطبيق الصناعة:آلة قياس الرؤية
تطبيق الصناعة:آلة القياس البصرية OMM ، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس غير التلامسية ، وآلة القياس ثنائية الأبعاد ، وآلة القياس 2.5-الأبعاد ، مع ترقية الصناعة الصناعية الحديثة عالية الدقة والصغيرة ، تعتمد طريقة قياس الصورة البصرية غير التلامسية للقياس السريع والدقيق. يصبح قياس الأبعاد الهندسية والتفاوتات الهندسية أمرًا لا مفر منه.
تعد آلات القياس البصرية مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات ، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة والأجهزة البلاستيكية وغيرها من الصناعات. مثل: القوالب والمسامير والمعادن والملحقات والمطاط ولوحات PCB والينابيع والأجهزة والإلكترونيات والبلاستيك والطيران والفضاء ، وما إلى ذلك ، فهي تتغلب على أوجه القصور في الفرجار التقليدية والميكرومترات وأجهزة عرض الملفات الشخصية ، وهي آلة قياس عالية الدقة وعالية الكفاءة والموثوقية تدمج تقنيات معالجة الصور البصرية والميكانيكية والإلكترونية والكمبيوتر.

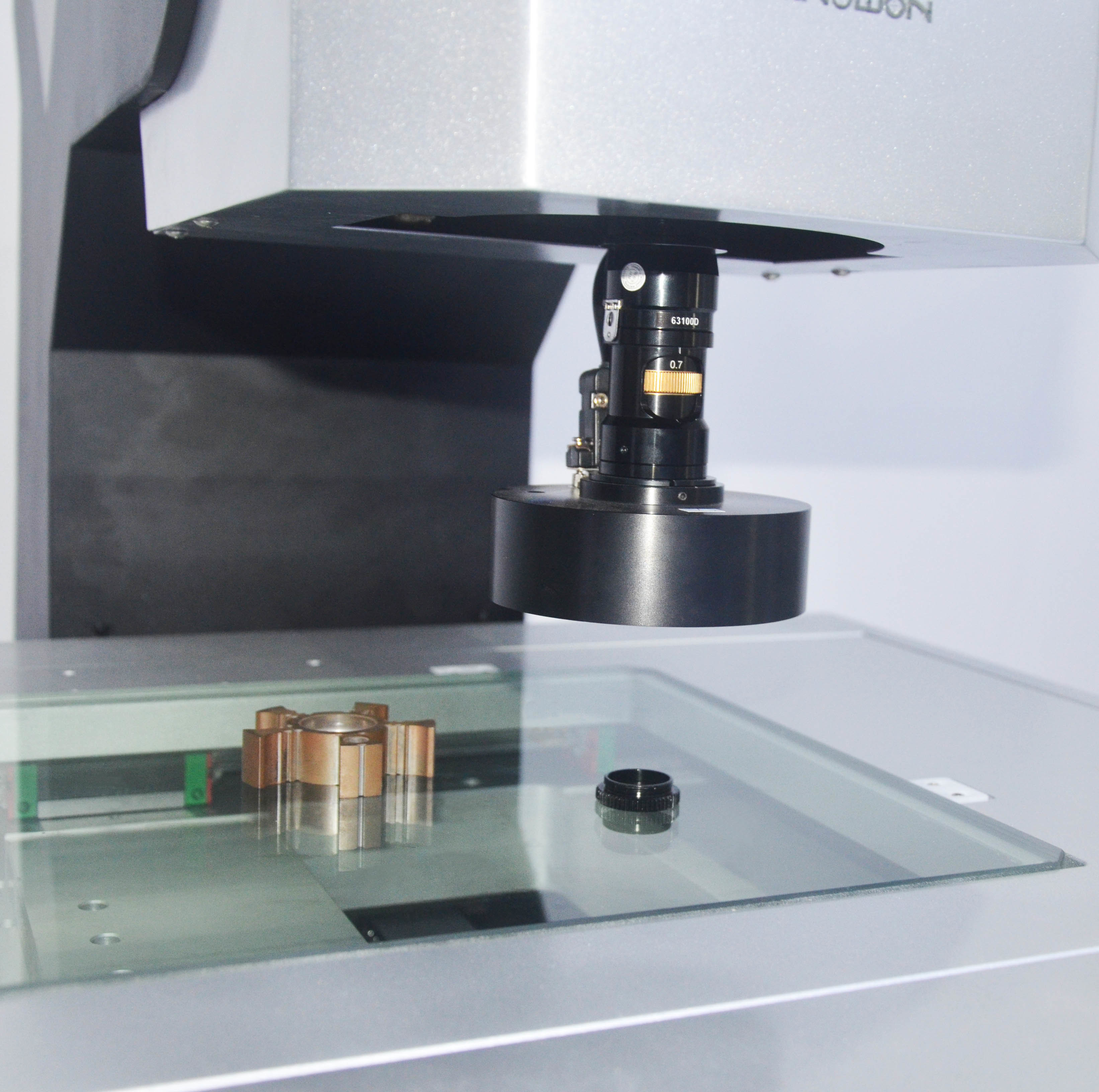

يتم تكبير الكائن المراد قياسه بواسطة نظام التكبير البصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة خوارزميات الكمبيوتر والبرامج ، يمكن اكتشاف محيط وشكل السطح والحجم والزاوية والموضع لأجزاء مختلفة معقدة ودقيقة تلقائيًا. الفحص الجزئي ومراقبة الجودة. يمكن استيراد بيانات القياس إلى AUTOCAD لتصبح رسمًا هندسيًا كاملاً ، ويمكن إنشاء مستندات بتنسيقات DXF و IGS وغيرها ، ويمكن أيضًا استيرادها إلى برامج تحليل إحصائي WORD و EXCEL و SPC لإنشاء CPK وتقارير إحصائية مختلفة.
