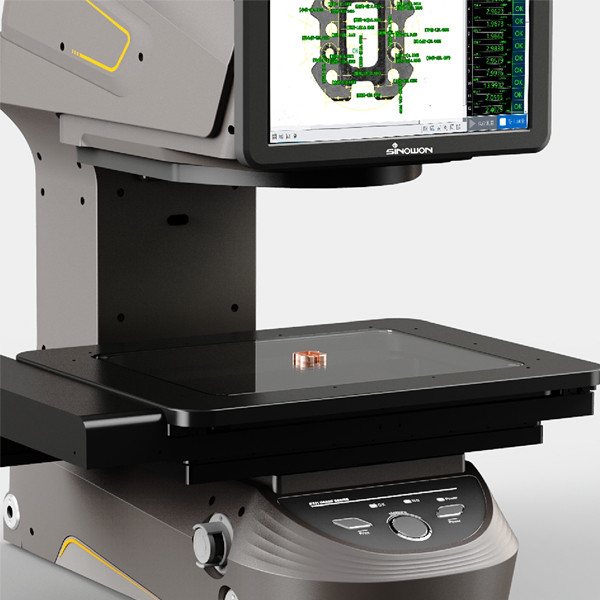

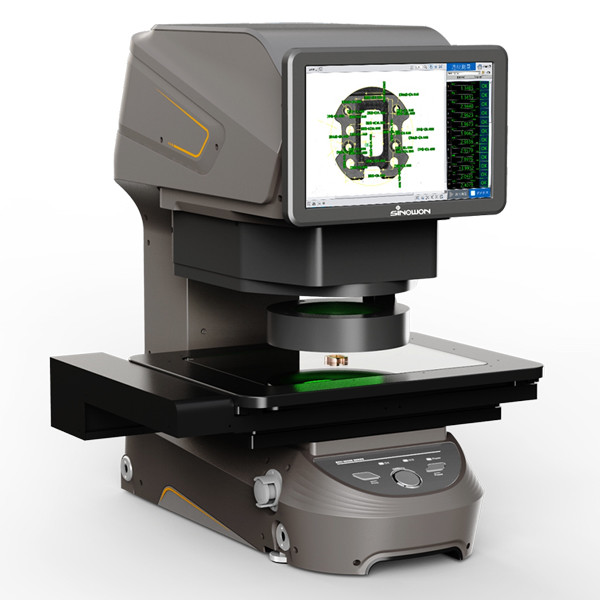

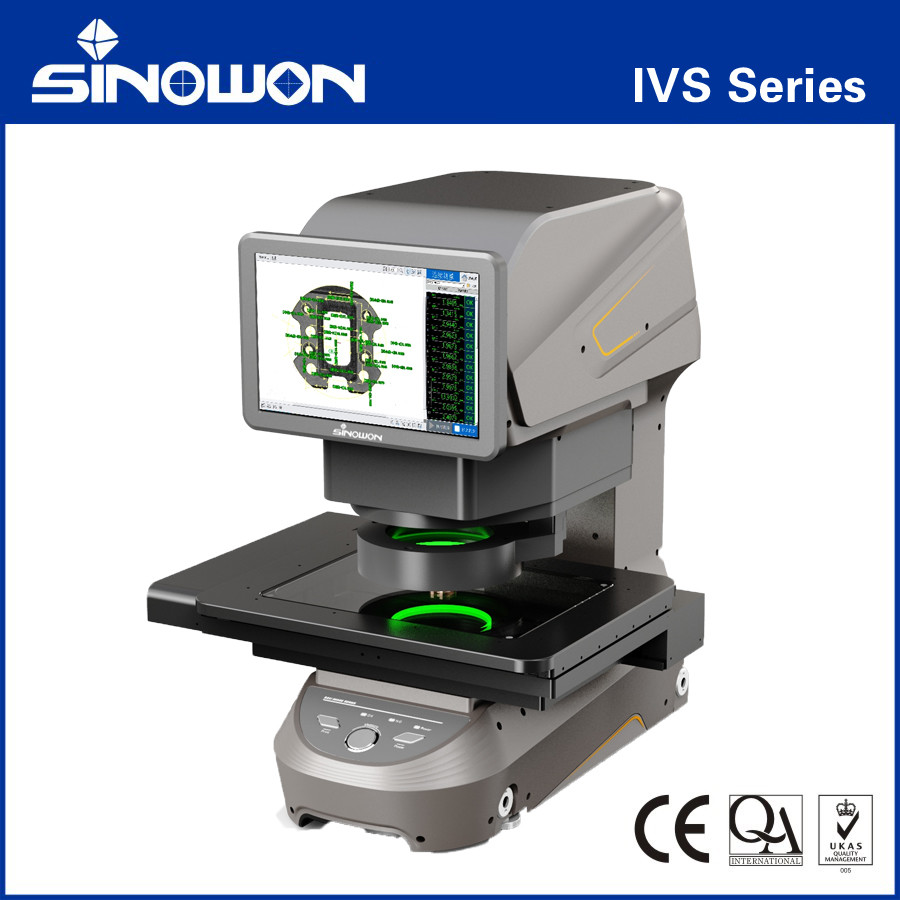

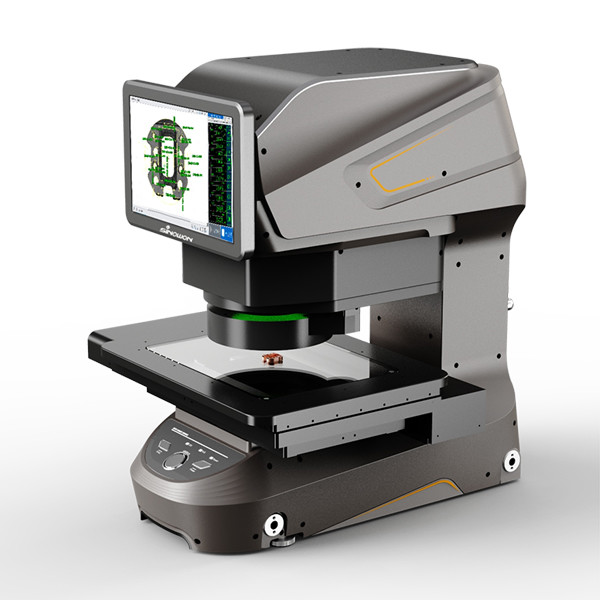

نظام الرؤية الفورية سلسلة IVS-202
خصائص المنتجج:
نظام القياس الفوري على قمة المقاعد
● هيكل الطاولة، حجم ضئيل، سهلة التحكم.
● قياس زر واحد، يمكن أيضا أن يطابق مع إشارة IO لتحقيق قياس تلقائي.
● يمكن تحميل التقرير تلقائيًا في نظام إدارة البيانات.
قياس دقة عالية تحت ضوء السطح
● مجهزة بمعدات تكبير مزدوجة و كاميرا من 20 ميجا باكسل، ضوء سطح متعدد الزوايا التلقائي و ضوء سطح محوري اختياري.
● مع خوارزمية حساب الحافة الذكية القوية المستقلة ، يمكن أن تدرك بسهولة البحث الدقيق عن الحافة على السطح وتصفية المناطق غير الصحيحة من أجل الفوضى الحدودية.
● يمكن أن تصل إمكانية تكرار القياس للضوء السطحي أيضًا إلى مستوى مماثل لتلك الموجودة في الضوء السفلي.
القياس السريع والتشغيل السهل
● يمكنه قياس 100 بعد في ثانية واحدة، مما يقلل كثيرا من وقت القياس.
● واجهة تشغيل البرنامج بسيطة وسهلة الفهم ، ويمكن كتابة برنامج القياس وإعداد المعلمات بسهولة.
● مع التركيز التلقائي، وضع التلقائي ووظيفة القياس التلقائية، أي عملية يمكن الحصول على نتائج قياس مستقرة.
مريحة|زر واحد للقياس
مزيج قوي من الأجهزة|قياس دقة عالية
مجهزة بمعدات تكبير مزدوجة و كاميرا 20 ميجا باكسل ، ضوء سطح متعدد الزوايا التلقائي و ضوء سطح محوري اختياري. مع خوارزمية حساب حافة الذكاء الاصطناعي القوية المستقلة,يمكن أن يدرك بسهولة البحث الدقيق الحافة على السطح وتصفية المناطق غير صالحة لخلل الحدود.يمكن أن تصل إمكانية تكرار القياس للضوء السطحي أيضًا إلى مستوى مماثل لمستوى الضوء السفلي.
سهلة|القياس السريع والتشغيل السهل
يمكن للنظام قياس 100 بعد في ثانية واحدة ، مما يقلل كثيرا من وقت القياس. واجهة تشغيل البرنامج بسيطة وسهلة الفهم.ويمكن كتابة برنامج القياس وإعداد المعلم بسهولةمع التركيز التلقائي، وضع التلقائي ووظيفة القياس التلقائي، أي عملية يمكن الحصول على نتائج قياس مستقرة.
المواصفات:
| النموذج | IVS-100D | IVS-202D | IVS-302D | ||
| الرمز# | 500-011 | 500-021 | 500-031 | ||
| نطاق القياس | إكس | φ100 | 200ملم | 300ملم | |
| Y | 200ملم | 200ملم | |||
| Z | 75ملم | 75ملم | 75ملم | ||
| القيادة | وضع الدقة العالية | 26ملم × 18ملم | |||
|
وضع الحقل الواسع |
φ100mm | ||||
| التكرار | وضع الدقة العالية | ± 1.5μm | |||
| وضع الحقل الواسع | ± 3μm | ||||
| الحد الأدنى للوحدة | 0. 1 ميكرومتر | ||||
| الدقة | دقة عالية | بدون إلتزام | ± 1.5μm | ||
| مع ربط | ±3+L/150μm | ±3+L/150μm | |||
| حقل واسع | بدون إلتزام | ±3μm | |||
| مع ربط | ±5+L/150μm | ±5+L/150μm | |||
| الوزن | 33 كجم | 45 كجم | 50 كجم | ||
| النظام البصري | الكاميرا | " كاميرا BW 20MP * 2 | |||
| العدسة | عدسة تليمركزية مزدوجة التكبير | ||||
| ضوء السطح | ضوء ذو حلقتين قابل لرفع | ||||
| الضوء السفلي | الضوء الأخضر المتوازي السفلي | ||||
| السعة | 5 كجم | ||||
| برمجيات القياس | برنامج GD&T | ||||
| إمدادات الطاقة | 220 فولت ± 10 ٪، 50 هرتز | ||||
| بيئة العمل | درجة الحرارة: 20±3°C، الرطوبة: 30-80٪، الاهتزاز: <0.002g، 15HZ | ||||
| الأبعاد (L*W*H) mm | 600*300*650ملم | 600*410*650ملم | 600*510*650mm | ||
