نظام قياس الرؤية الفورية الدقيق العملية الصديقة IVS-30

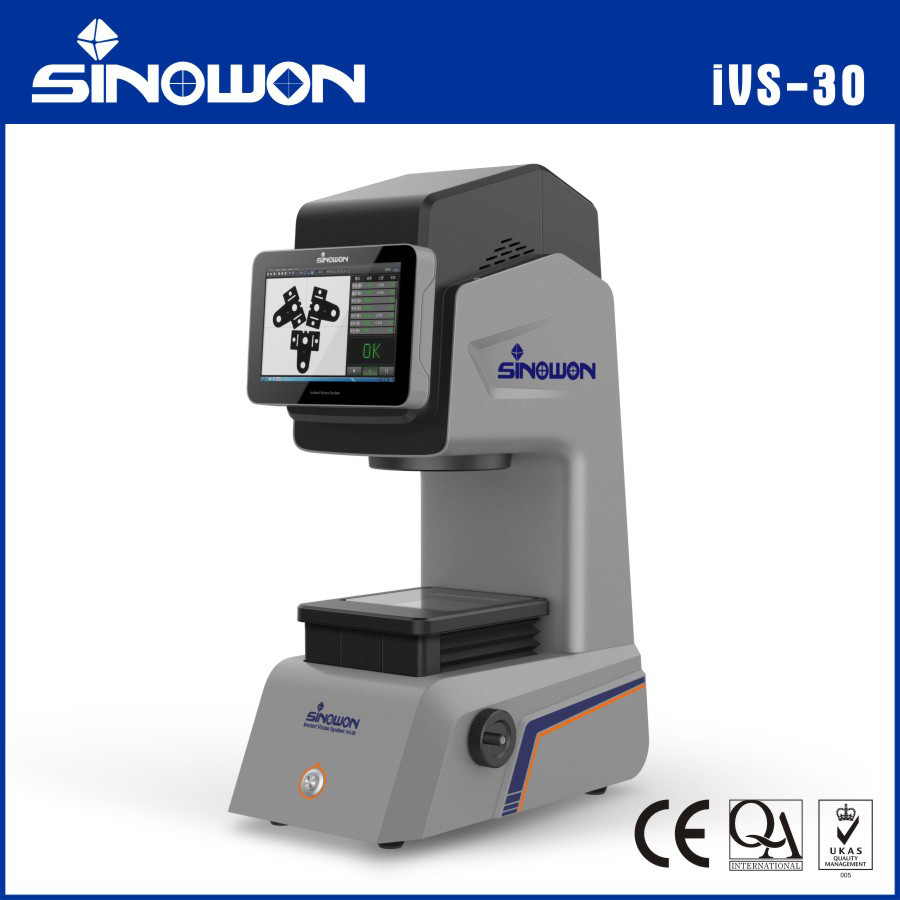

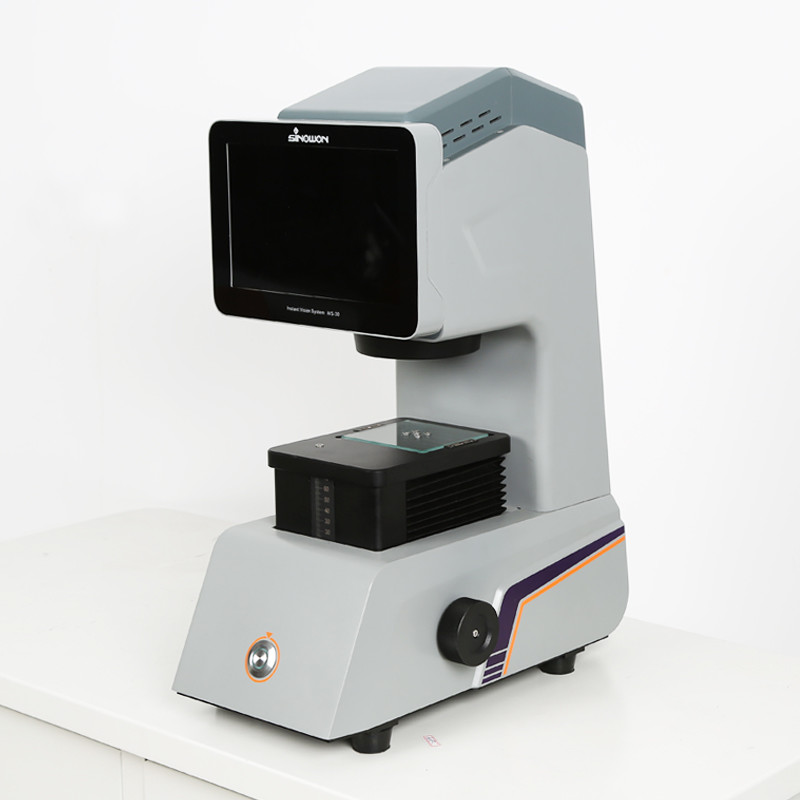

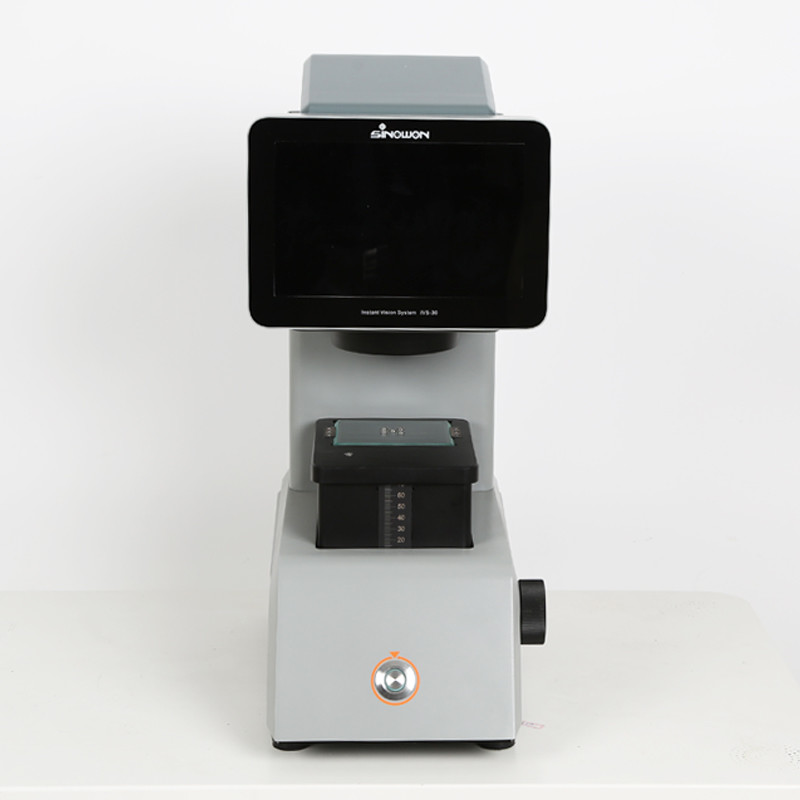

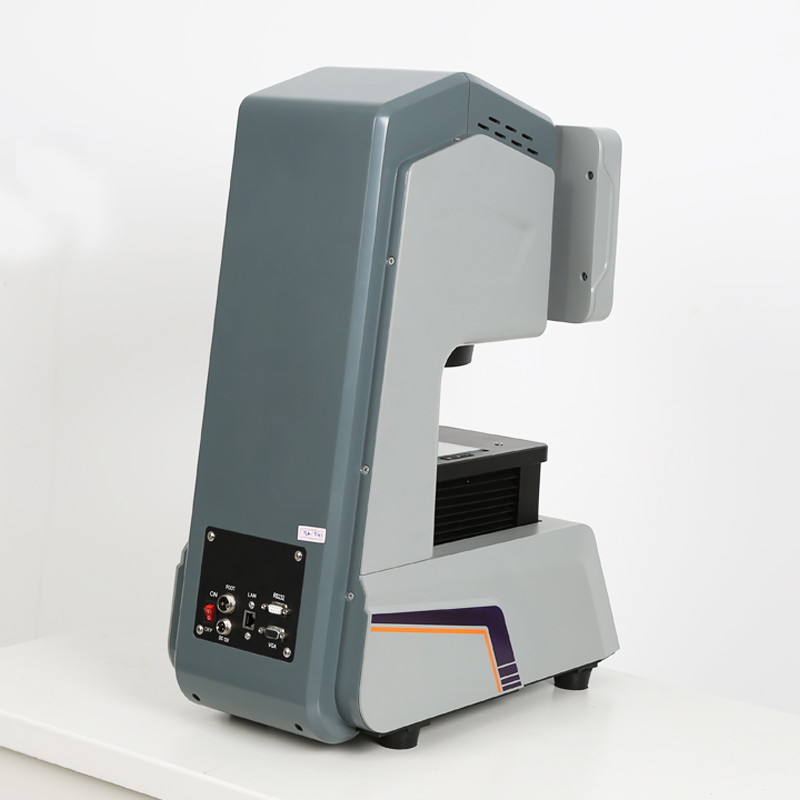

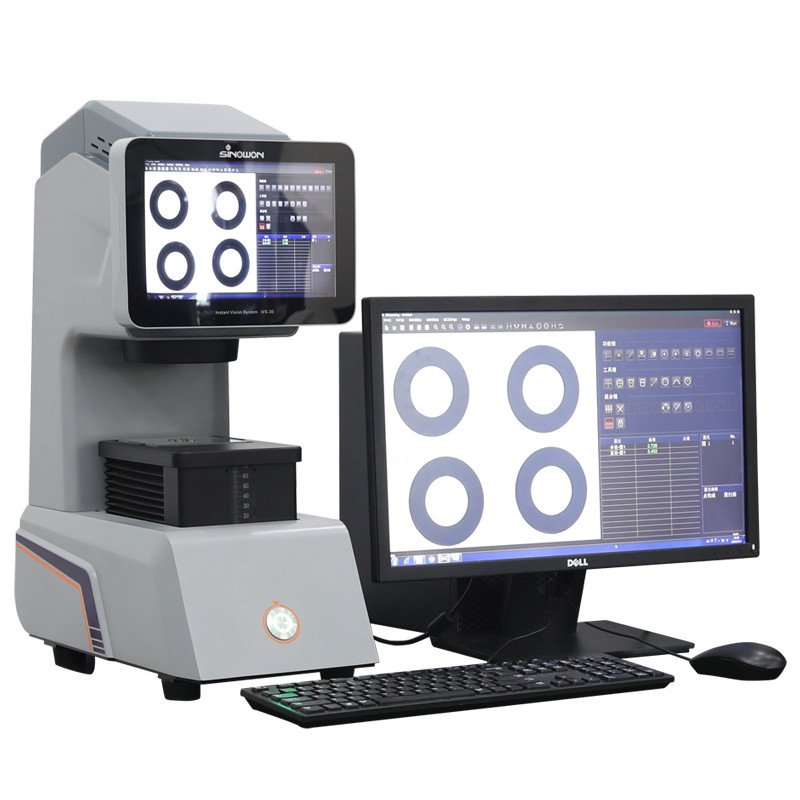

نظام قياس الرؤية الفوري IVS-30

1. تطبيق المنتج:

يستخدم على نطاق واسع في القياس السريع على دفعات للمسامير الدقيقة والينابيع الدقيقة والتروس وحافظة الهاتف الخلوي وزجاج الهاتف الخلوي والأجزاء المعدنية الدقيقة والأجزاء الأخرى صغيرة الحجم.

2. خصائص المنتجج:

دقة عالية وتكرار ممتاز

● عمق مجال عالٍ، عدسة مزدوجة متمركزة عن بعد ذات تشويه منخفض، لا حاجة لإعادة التركيز.

● تقوم البرامج بمعالجة الصورة عن طريق الكشف عن الحواف الفرعية للبكسل والإزالة التلقائية للنتوءات والقيم المتطرفة وطريقة المربعات الصغرى لضمان الدقة.

تشغيل سهل

● تصحيح الموقع والاتجاه التلقائي، والكشف والقياس تلقائيًا بناءً على الشكل المسجل للعينة، والقياس بنقرة زر واحدة.

قياس الدُفعات الفعال

● تحديد أجزاء متعددة تلقائيًا، وعناصر الاختبار، ثم إجراء القياس التلقائي، والوفاء بمتطلبات قياس الدُفعات.

● الصورة بأكملها، لا حاجة لتحريك مرحلة العمل، كفاءة عالية ودقة عالية.

● تحسين الكفاءة، وتوفير تكاليف العمالة، والقضاء على خطأ المشغل.

مراقبة الجودة والتحكم الإحصائي في العمليات (SPC)

● الذاكرة التلقائية وإخراج قيم القياس، وجعل بيانات الاختبار بسيطة التطبيق.

2.1 دقة مثالية

استعادة الأبعاد الأصلية بدقة عالية

● عدسة مزدوجة متمركزة عن بعد وعمق مجال عالٍ، تسمح باختلاف الارتفاع في العينة، والقسم ذو المنحدر أو الانحناء وعناصر القياس الصعبة الأخرى. وتشوه منخفض دون الحاجة إلى القلق بشأن وضع العينة والتركيز غير الواضح، واستعادة الأبعاد الأصلية بدقة عالية.

● عدسة ذات تشويه منخفض، صورة حافة واضحة، بدون تشويه، والقضاء على خطأ القياس.

● برنامج مع بكسل فرعي (Sub Pixel)، وخوارزمية انحدار طريقة المربعات الصغرى وتعويض فيديو عالي لضمان الدقة.

2.2 قياس الدُفعات الفعال

● يستغرق الأمر 2 ~ 5 ثوانٍ فقط لقياس العشرات من المواضع، ويمكن إجراء 99 قياسًا في المرة الواحدة ضمن نطاق القياس، مما يؤدي إلى تقصير وقت القياس بشكل كبير وتحسين كفاءة القياس.

2.2.1 وضع قطعة العمل — لا توجد متطلبات للموقع والتثبيت، في أي مكان ضمن النطاق الفعال للعدسة.

2.2.2 تحديد موضع قطعة العمل — تصحيح الموقع والاتجاه التلقائي، والكشف والقياس تلقائيًا بناءً على الشكل المسجل للعينة.

2.2.3 تركيز قطعة العمل — عدسة مزدوجة متمركزة عن بعد، مسافة عمل طويلة، تسمح باختلاف الارتفاع؛

2.2.4 قياس قطعة العمل — تقلل الصورة بأكملها من وقت استيراد البرنامج، وتحريك منضدة العمل والعدسة.

2.2.5 قياس الدُفعات — البرنامج مخصص للحفظ التلقائي لشكل العينة، وتحديد المواقع التلقائي، واكتشاف الاتجاه، وأصل الإحداثيات للقياسات المتكررة.

● يستغرق الأمر بضع ثوانٍ فقط لقياس العشرات من المواضع، ويمكن إجراء 99 قياسًا في المرة الواحدة ضمن نطاق القياس.

● يمكن إجراء قياسات متزامنة لعينات متعددة متطابقة ضمن المنظور.

2.3صورة(القضاء على الخطأ البشري)لا حاجة لتحريك مرحلة العمل، كفاءة عالية ودقة عالية

2.3.1. تتمتع أدوات القياس التقليدية بمجال رؤية ضيق، ولا يمكنها اختبار موضع واحد في كل مرة، ويتطلب الأمر تحريك مرحلة العمل وتحديد موضع العينة قبل القياس.

2.3.2 أدوات القياس التقليدية خطوات متكررة وأكثر استهلاكا للوقت ومعقدة في التشغيل.

2.3.3 تحتاج أدوات القياس التقليدية إلى مراعاة دقة الأجهزة الداعمة، مثل المقاييس الخطية، ودقة تركيب مرحلة العمل، وما إلى ذلك.

يمكنه تصوير الصورة الإجمالية ضمن النطاق الأقصى لمجال القياس، ويمكن الانتهاء من قياس أحجام متعددة مرة واحدة، مما يحسن الكفاءة بشكل كبير، ويوفر الوقت والتكلفة في الإنتاج. وفي الوقت نفسه، فإنه يلبي فكرة العملاء "بدون فسيفساء، صورة شاملة".

2.4 تشغيل سهل، تكاليف منخفضة.

كفاءة عالية، وتوفير تكاليف العمالة، والقضاء على خطأ المشغل.

2.4.1 لا توجد متطلبات للتثبيت، والموقع، والتصحيح، والتركيز، والإضاءة، والتحكم في التشغيل، والقياس تلقائيًا ضمن النطاق الأقصى لمجال القياس، مما يحسن الكفاءة بشكل كبير.

2.4.2 يمكن لأي شخص التشغيل، ويمكن للعمال العامين تلبية المتطلبات، والكفاءة العالية، وتوفير تكاليف العمالة.

2.5 القضاء بفعالية على خطأ المشغل

تجنب الطريقة المشغلة، ووضع العينة، وتسلسل القياس، والقضاء على خطأ المشغل بكفاءة.

عناصر الخطأ البشري

2.6.2 يمكنه تعيين التفاوتات، وعندما يتجاوز القياس التسامح، فإنه يحتوي على إنذار تلقائي وإحصائيات وتحليل SPC تلقائيًا وإخراج التقارير.2.7

دعم الهندسة العكسية:

يمكن قياس ملفات DXF المستوردة بواسطة البرنامج، ويمكن أيضًا تصدير الرسم البياني والبيانات من البرنامج لملفات DXF لتطبيقات أخرى.

3. المواصفات:الموديل

iVS-30

iVS-60
