دقة عالية حركة آلية لقياس الرؤية الفورية آلة قياس الرؤية الصديقة للمستخدم

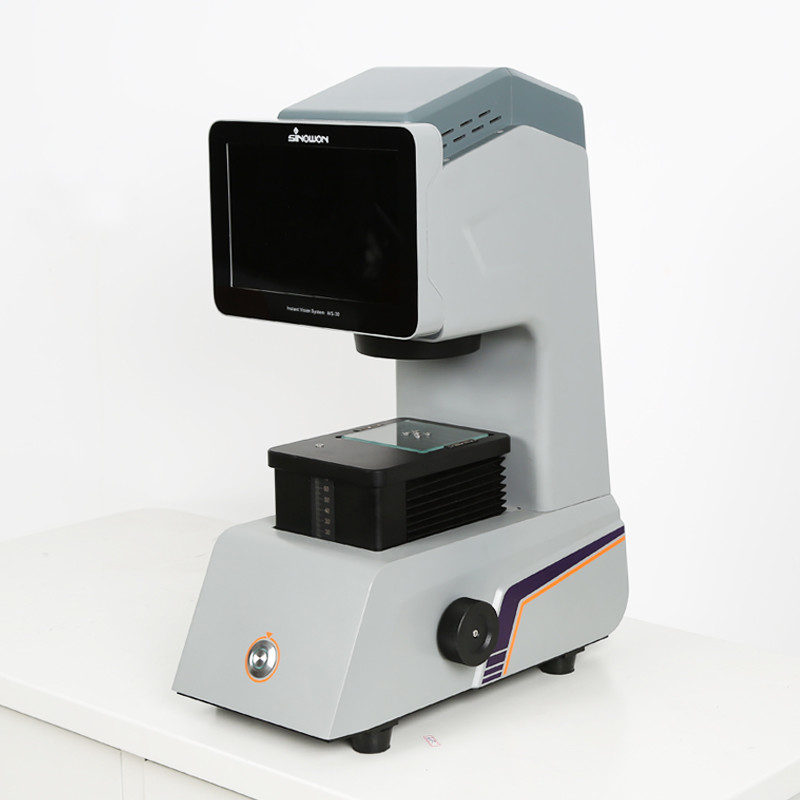

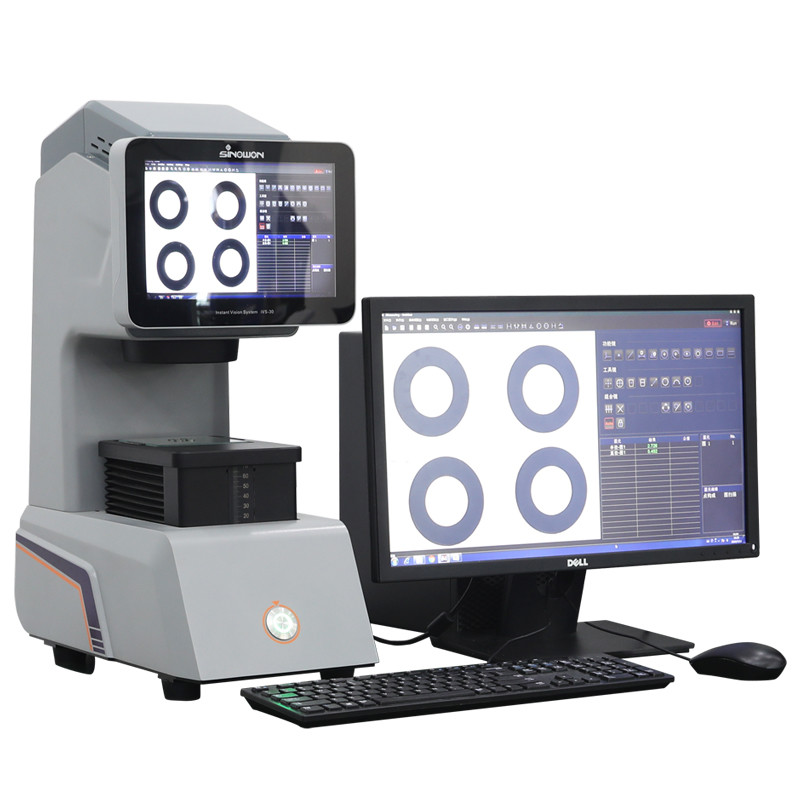

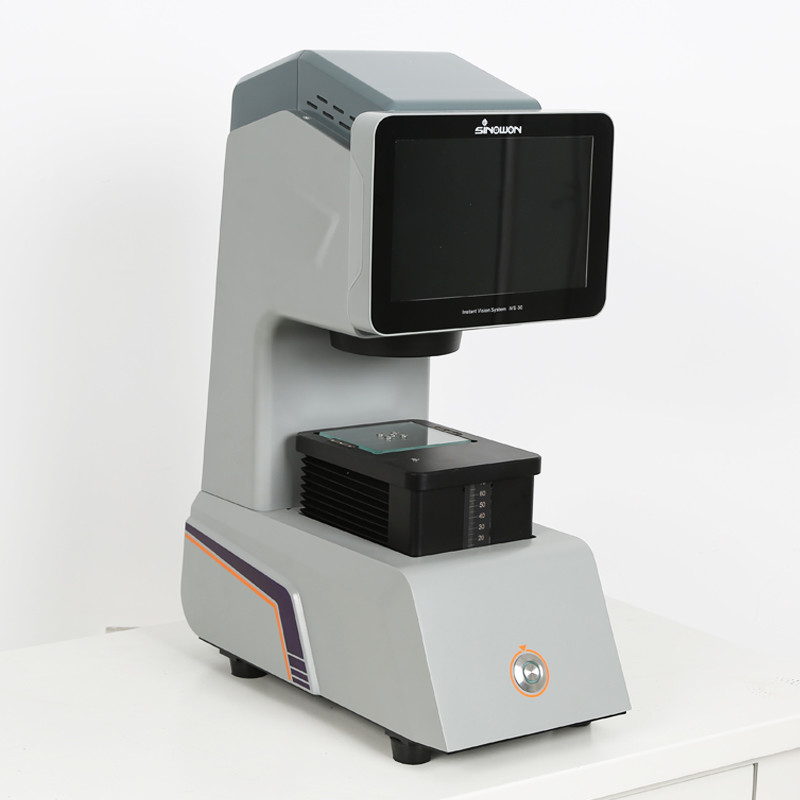

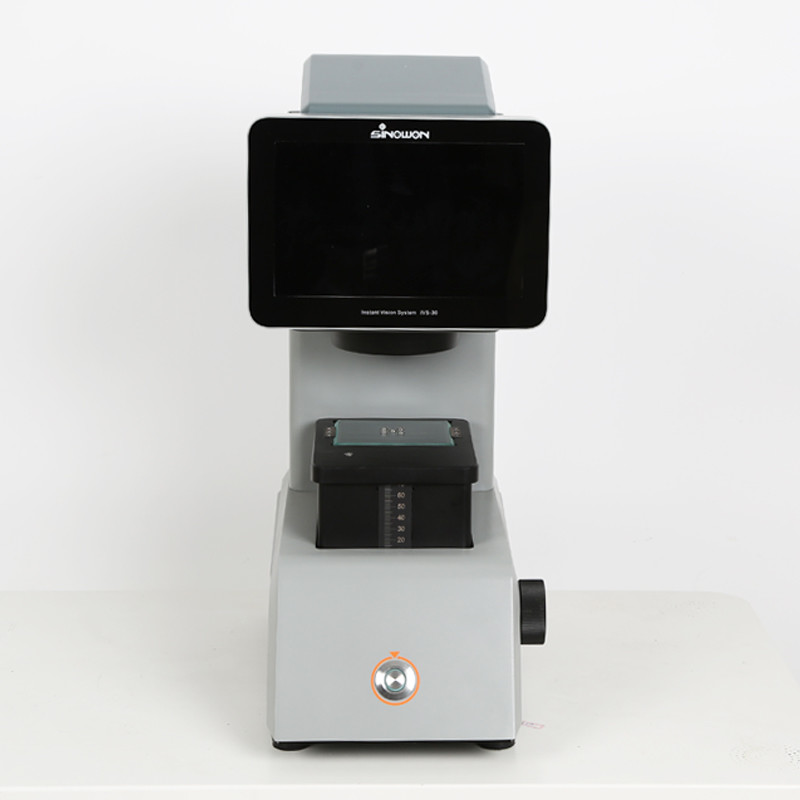

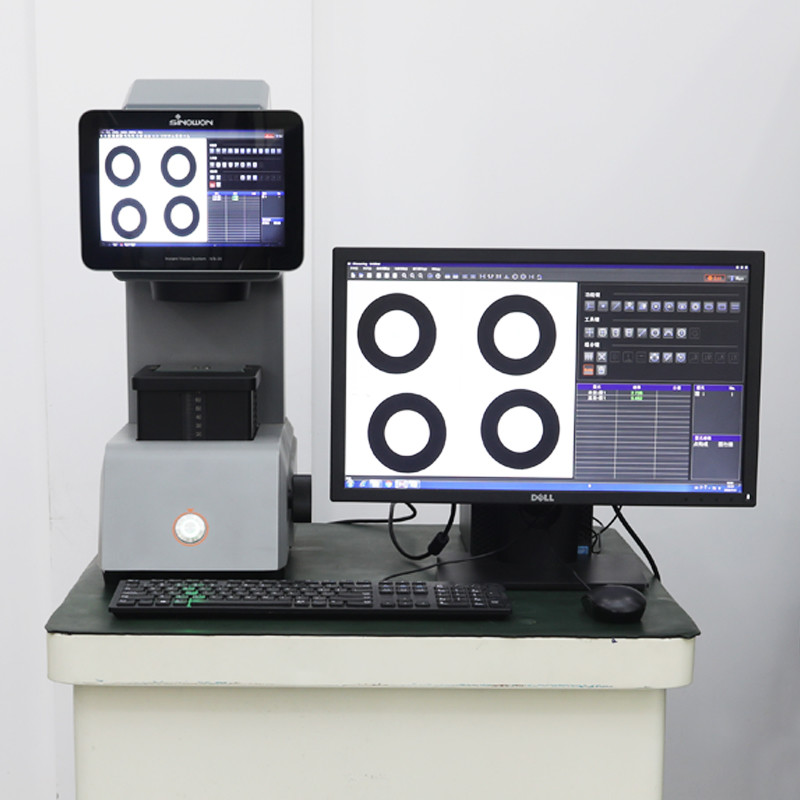

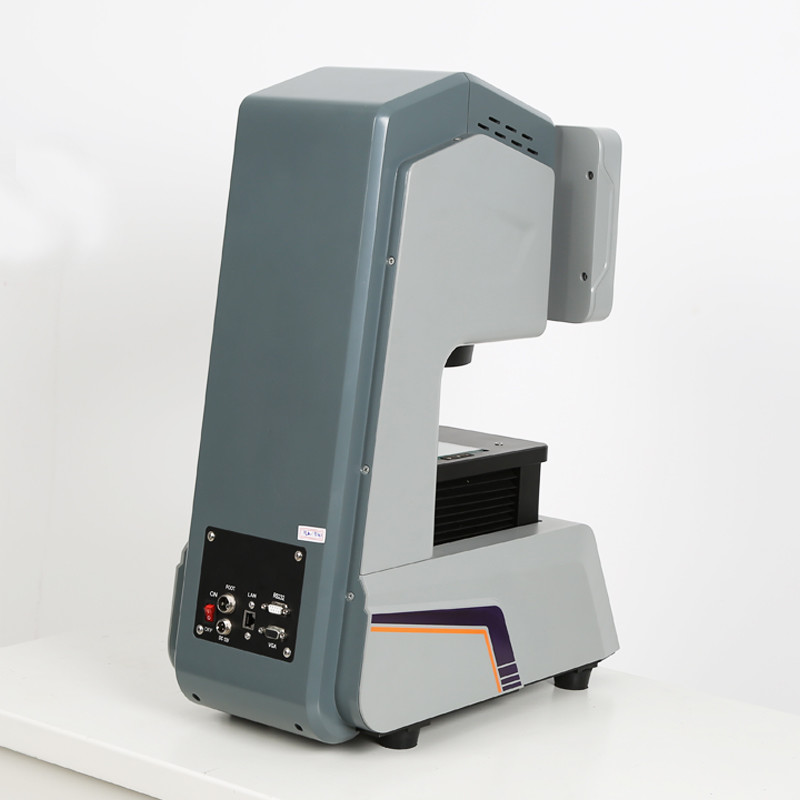

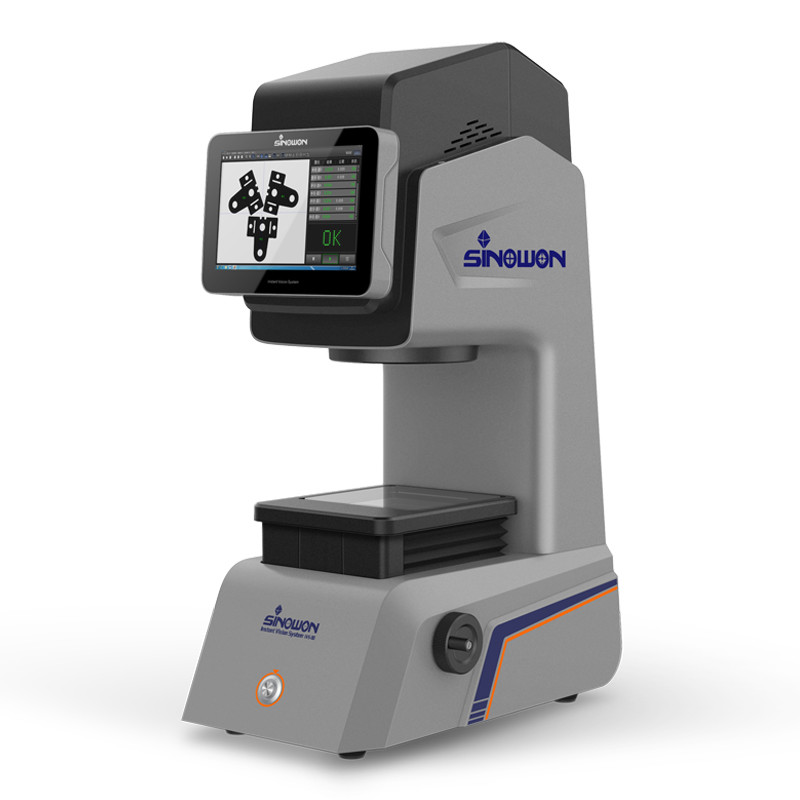

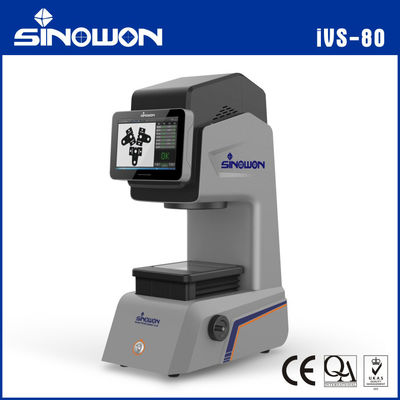

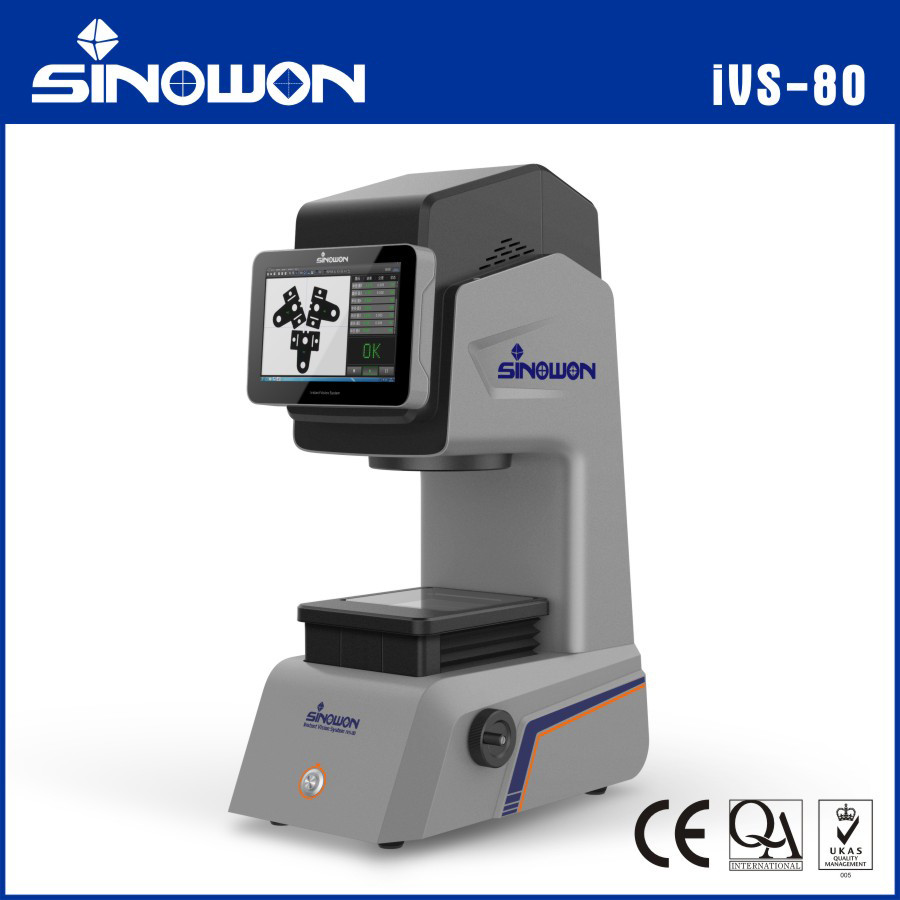

نظام قياس الرؤية الفوري IVS-80

1. تطبيق المنتج:

يستخدم على نطاق واسع في القياس السريع المجمّع للمسامير الدقيقة، والينابيع الدقيقة، والتروس، وعلب الهاتف المحمول، وزجاج الهاتف المحمول، والأجزاء المعدنية الدقيقة والأجزاء الأخرى صغيرة الحجم.

2. خصائص المنتجج:

دقة عالية وتكرار ممتاز

● عمق مجال عالٍ، عدسة مزدوجة متمركزة عن بعد ذات تشويه منخفض، لا حاجة لإعادة التركيز.

● تعالج البرامج الصورة عن طريق اكتشاف حافة البكسل الفرعي والإزالة التلقائية للنتوءات والقيم المتطرفة وطريقة المربعات الصغرى لضمان الدقة.

تشغيل سهل

● تحديد المواقع والتصحيح التلقائي للاتجاه، والكشف والقياس تلقائيًا بناءً على الشكل المسجل للعينة، والقياس بنقرة زر واحدة.

قياس مجمّع فعال

● تحديد أجزاء متعددة تلقائيًا، وعناصر الاختبار، ثم إجراء القياس التلقائي، بما يتوافق مع متطلبات القياس المجمّع.

● صورة كاملة، لا حاجة لتحريك منصة العمل، كفاءة عالية ودقة عالية.

● تحسين الكفاءة، وتوفير تكاليف العمالة، والقضاء على أخطاء المشغل.

مراقبة الجودة والتحكم الإحصائي في العمليات (SPC)

● الذاكرة التلقائية وإخراج قيم القياس، وجعل بيانات الاختبار بسيطة التطبيق.

2.1 دقة مثالية

استعادة الأبعاد الأصلية بدقة عالية

● عدسة مزدوجة متمركزة عن بعد وعمق مجال عالٍ، تسمح باختلاف الارتفاع في العينة، والقسم ذي المنحدر أو الانحناء وعناصر القياس الصعبة الأخرى. وتشوه منخفض دون الحاجة إلى القلق بشأن وضع العينة والتركيز الضبابي، واستعادة الأبعاد الأصلية بدقة عالية.

● عدسة ذات تشويه منخفض، صورة حافة واضحة، بدون تشويه، والقضاء على خطأ القياس.

● برنامج مع بكسل فرعي (Sub Pixel)، وخوارزمية انحدار طريقة المربعات الصغرى وتعويض فيديو عالي لضمان الدقة.

2.2 قياس مجمّع فعال

● يستغرق الأمر 2~5 ثوانٍ فقط لقياس العشرات من المواضع، ويمكن إجراء 99 قياسًا في المرة الواحدة ضمن نطاق القياس، مما يقلل بشكل كبير من وقت القياس ويحسن كفاءة القياس.

2.2.1 وضع قطعة العمل — لا توجد متطلبات للموقع والتثبيت، في أي مكان ضمن النطاق الفعال للعدسة.

2.2.2 تحديد موضع قطعة العمل — تحديد المواقع والتصحيح التلقائي للاتجاه، والكشف والقياس تلقائيًا بناءً على الشكل المسجل للعينة.

2.2.3 تركيز قطعة العمل — عدسة مزدوجة متمركزة عن بعد، مسافة عمل طويلة، تسمح باختلاف الارتفاع؛

2.2.4 قياس قطعة العمل — تقلل الصورة الكاملة من وقت استيراد البرنامج، وتحريك طاولة العمل والعدسة.

2.2.5 القياس المجمّع — البرنامج مخصص للحفظ التلقائي لشكل العينة، وتحديد المواقع التلقائي، واكتشاف الاتجاه، وأصل الإحداثيات للقياسات المتكررة.

● يستغرق الأمر ثوانٍ فقط لقياس العشرات من المواضع، ويمكن إجراء 99 قياسًا في المرة الواحدة ضمن نطاق القياس.

● يمكن إجراء قياسات متزامنة لعينات متعددة متطابقة ضمن المنظور.

2.3صورة(القضاء على الخطأ البشري)لا حاجة لتحريك منصة العمل، كفاءة عالية ودقة عالية

2.3.1. تحتوي أدوات القياس التقليدية على مجال رؤية ضيق، ولا يمكنها اختبار موضع واحد في كل مرة، ويتطلب الأمر تحريك منصة العمل وتحديد موضع العينة قبل القياس.

2.3.2 أدوات القياس التقليدية خطوات متكررة وتستغرق وقتًا طويلاً ومعقدة في التشغيل.

2.3.3 تحتاج أدوات القياس التقليدية إلى مراعاة دقة الأجهزة الداعمة، مثل المقاييس الخطية، ودقة تركيب منصة العمل، وما إلى ذلك.

يمكنه تصوير الصورة الإجمالية ضمن النطاق الأقصى لمجال القياس، ويمكن الانتهاء من قياس أحجام متعددة مرة واحدة، مما يحسن الكفاءة بشكل كبير، ويوفر الوقت والتكلفة في الإنتاج. وفي الوقت نفسه، فإنه يلبي فكرة العملاء "بدون فسيفساء، صورة إجمالية".

2.4 تشغيل سهل، تكاليف منخفضة.

كفاءة عالية، وتوفير تكاليف العمالة، والقضاء على أخطاء المشغل.

2.4.1 لا توجد متطلبات للتثبيت، والموقع، والتصحيح، والتركيز، والإضاءة، والتحكم في التشغيل، والقياس تلقائيًا ضمن النطاق الأقصى لمجال القياس، مما يحسن الكفاءة بشكل كبير.

2.4.2 يمكن لأي شخص التشغيل، ويمكن للعمال العامين تلبية المتطلبات، والكفاءة العالية، وتوفير تكاليف العمالة.

2.5 القضاء بفعالية على خطأ المشغل

تجنب الطريقة المشغلة، ووضع العينة، وتسلسل القياس، والقضاء على خطأ المشغل بكفاءة.

عناصر الخطأ البشري

2.6.2 يمكنه تعيين التفاوتات، وعندما يتجاوز القياس التفاوت، فإنه يحتوي على إنذار تلقائي وإحصائيات وتحليل SPC تلقائيًا وإخراج التقارير.2.7

دعم الهندسة العكسية:

يمكن قياس ملفات DXF المستوردة بواسطة البرنامج، ويمكن أيضًا تصدير الرسم البياني والبيانات من البرنامج لملفات DXF لتطبيقات أخرى.

3. المواصفات:الموديل

iVS-30

iVS-60
