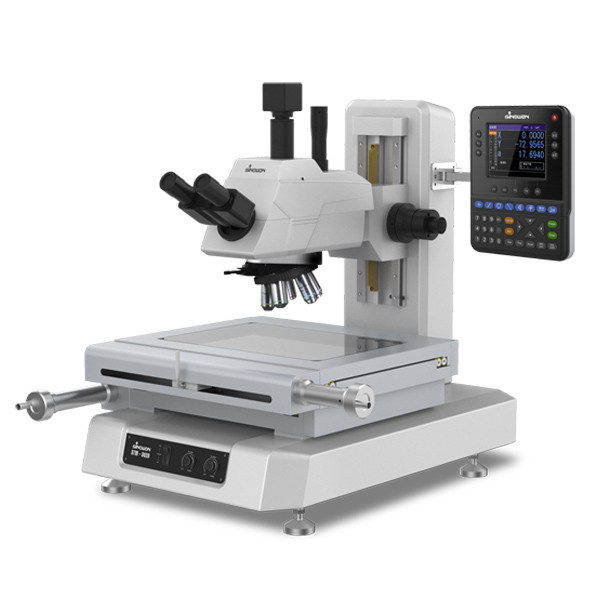

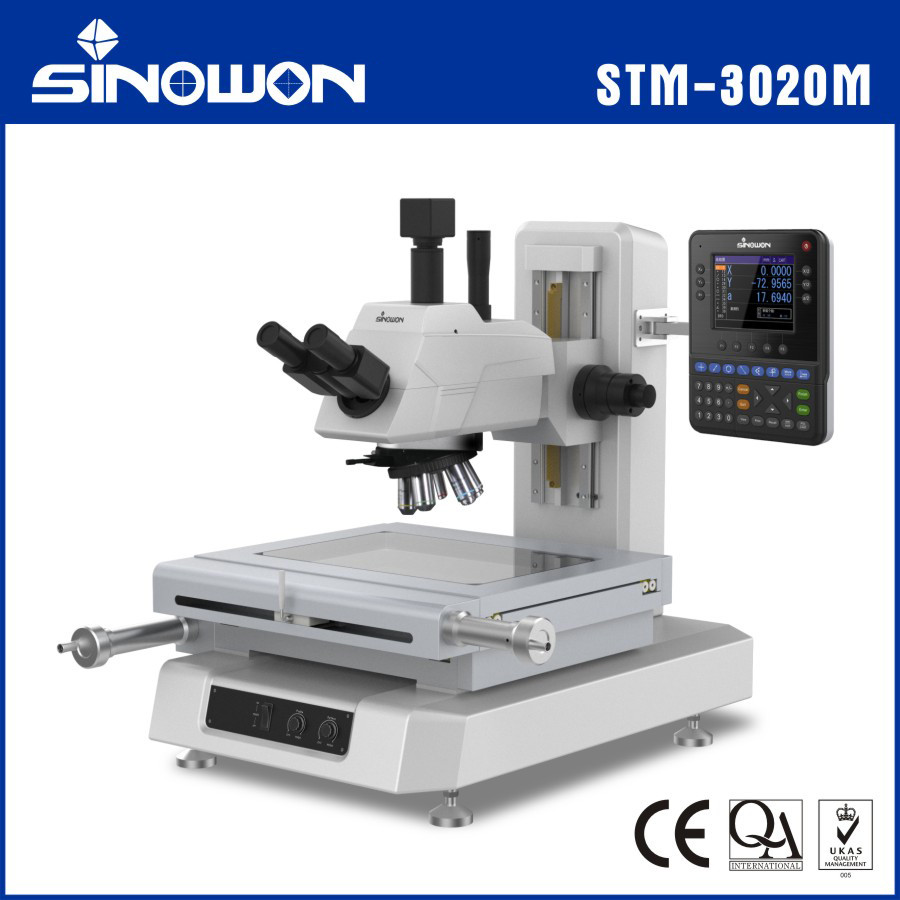

مجهر قياس STM-3020M
الخصائص:
● ملاحظة الحقل الساطع، صورة واضحة وخالية من التوهج، مجال رؤية واسع.
● عدسات ذات مسافة عمل طويلة، تكبير بصري يصل إلى 1000x.
● حواجز فتحة العدسة في نظام الإضاءة المنقولة والإضاءة المنعكسة كميزة قياسية.
● نظام التحرير السريع، وهو مفيد بشكل خاص في قياسات الشوط الطويل.
● التركيز والقياس باستخدام مقبض الحركة الدقيقة/الخشنة مع المقابض كبيرة الحجم على جانبي العمود.
● تقع مفاتيح إعادة الضبط (محور X و Y) أيضًا بالقرب من مقابض تغذية المسرح.
● متوفر مع وحدة الرؤية للترقية إلى نظام قياس الرؤية.
التطبيق:
يستخدم على نطاق واسع في الصناعات الميكانيكية والمترية والإلكترونية والخفيفة؛ الجامعة والمعهد وقسم القياس. يمكن لمجهر صانعي الأدوات الرقمية اكتشاف بعد الكنتور وشكل السطح لمجموعة متنوعة من قطع الشغل المعقدة، مثل القوالب وقطع التثقيب والكامات والخيوط والتروس وقواطع الطحن.
المواصفات:
| نموذج المجهر | STM-2015M | STM-3020M |
| رقم الكود | 532-180 | 532-190 |
| مسافة حركة المحور X/Y | 200x150mm | 300x200mm |
| دقة المقياس | 0.0001mm | |
| دقة قياس المسرح XY عند 20 درجة مئوية. | (2+L/200) μm L: طول القياس | |
| صورة الملاحظة | الصورة الأمامية (الصورة المنتصبة متاحة) | |
| أنبوب العدسة العينية | عدسة عينية ثنائية: WF10/20 | |
| عدسة الشيئية | التسليم القياسي: 5x، 10X، 20X، 50x؛ اختياري: 100x | |
| إضاءة الكنتور | LED قابل للتعديل | |
| إضاءة السطح | LED قابل للتعديل | |
| نطاق حركة المحور Z | مسافة حركة التركيز القياسية: 150 مم، 200 مم اختيارية | |
| التركيز على المحور Z | التركيز اليدوي (خشن/دقيق) | |
| وظيفة المسرح XY العائمة | آلية التحرير السريع | |
| وظيفة وحدة العرض | إعادة الضبط، تبديل الاتجاه، إخراج البيانات عبر RS-232 | |
| مزود الطاقة | AC220/50HZ; AC110V/60Hz | |
| الملحقات الاختيارية | طاولة دوارة عالية الدقة RT4 (D:165mm)، RT5 (262mm) | |
|
قراءة رقمية DP400 |
||
| برنامج القياس السريع QM2.0 | ||
| محول CCD وكاميرا CCD | ||
المواصفات البصرية:
|
الاسم |
الشيئية | العدسة العينية WF10/22 | |||||
| N.A. | W.D.(mm) | f(mm)’ | R(um) | ±▽p(um) | التكبير | المجال البصري (مم) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢4.4 |
| 10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
| 20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢1.1 |
| 50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢0.44 |
| 100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢0.22 |
شاشة ملونة متعددة الوظائف للقراءة الرقمية DP400
الميزات:
● شاشة ملونة 5.6〃 وزر لمس سيليكوني محكم الإغلاق، مع معلومات كاملة، تشغيل سهل، عمر استخدام طويل؛
● حفظ 100 عنصر صورة دائم، يمكن تعيين وحفظ التاريخ الحالي؛
● قياس متعدد الوظائف: نقطة، خط، دائرة، زاوية، مسافة، مستطيل، سن لولبي، قطع ناقص، فتحة، تقريب، إعداد مسبق، بناء، وما إلى ذلك؛
● وظيفة العد في الاتجاه الأمامي أو المعاكس، قيمة 1/2، نقطة المنتصف، وظيفة الإذن، وظيفة الاتصال، وظيفة REC (تسجيل)، وقياس الدورة؛
● يتوفر تعويض القسم والخطية لـ 3 محاور، مما يضمن دقة القياس بدرجة كبيرة؛
● يمكن توصيل مفتاح القدم والطابعة والكشف عن الحواف البصرية وأدوات القياس المساعدة المتعددة الأخرى؛
● مع نظام قطبي وإحداثي، ويمكن عرض المليمتر والبوصة، ويمكن التحول بسهولة؛
● مع وظيفة إذن كلمة مرور مستقلة، لمنع احتمال انحراف البيانات عن طريق التشغيل الخاطئ، يمكنه أيضًا تغيير الإعداد الأصلي عن طريق إذن كلمة المرور؛
● دعم لغات متعددة: الصينية والإنجليزية ولغات أخرى.
المواصفات:
| الموديل | DP400 |
| رقم الكود | 510-340 |
| اللغة | الصينية المبسطة، الصينية المعقدة، البرتغالية، الألمانية والإنجليزية، إلخ. |
| حجم شاشة LCD | 115mm×85mm |
| دقة شاشة LCD | 640*480 |
| نطاق العرض الرقمي | 8 أرقام (مع نقطة عشرية) |
| محور العرض | 3 محاور (X,Y,Z/Q) |
| نموذج عرض Z/Q | الطول أو الزاوية |
| نموذج عرض الزاوية | درجة ودقائق وثواني أو درجة |
| إشارة المقياس الخطي | موجة مربعة TTL أو موجة جيبية AC بزاوية فرق طور 90 درجة، سعة القيادة أكبر من 10 مللي أمبير |
| دقة المقياس الخطي | 0.1um,0.2um,0.5um, 1um,2um,5um |
| معدل الباود | 4800,9600,14400,19200,38400,57600 |
| منفذ إخراج البيانات | RS232، واجهة DB-9 الأصلية |
| لوحة مفاتيح التشغيل | لوحة مفاتيح تعمل باللمس من السيليكون محكمة الإغلاق |
| منفذ التوسعة | مفتاح القدم، الطابعة، محدد الحواف البصرية، إلخ |
| مدخل الطاقة | AC90V-240V,15W |
| بيئة التشغيل | درجة حرارة التشغيل: 0 ℃～40 ℃； درجة حرارة التخزين: -10 ℃～60℃； الرطوبة النسبية:<90%RH |
