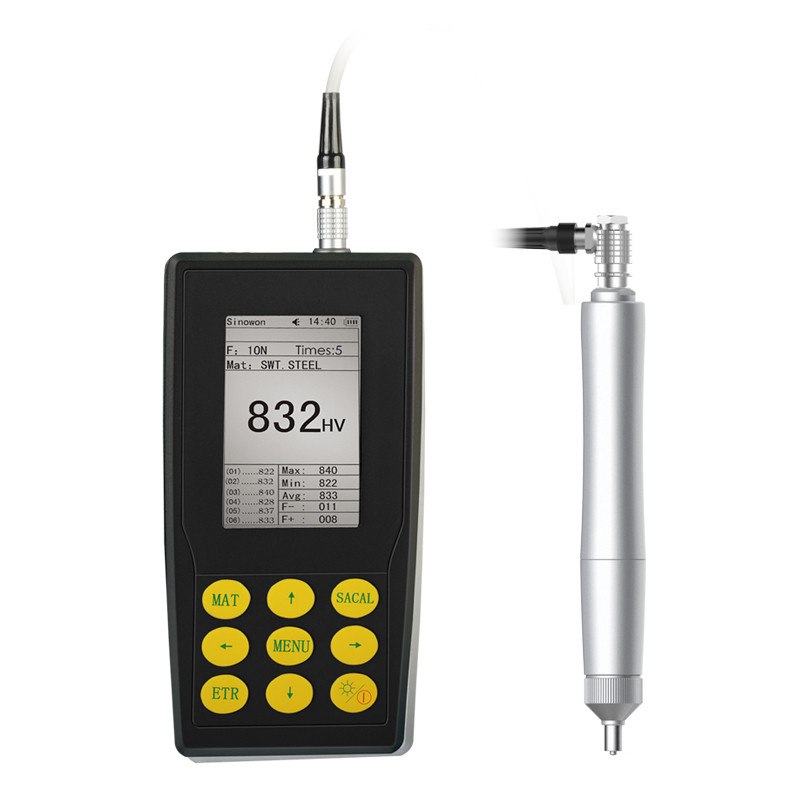

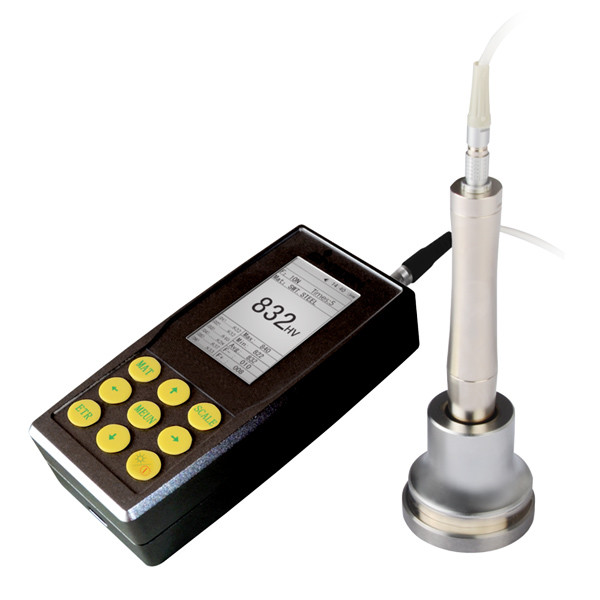

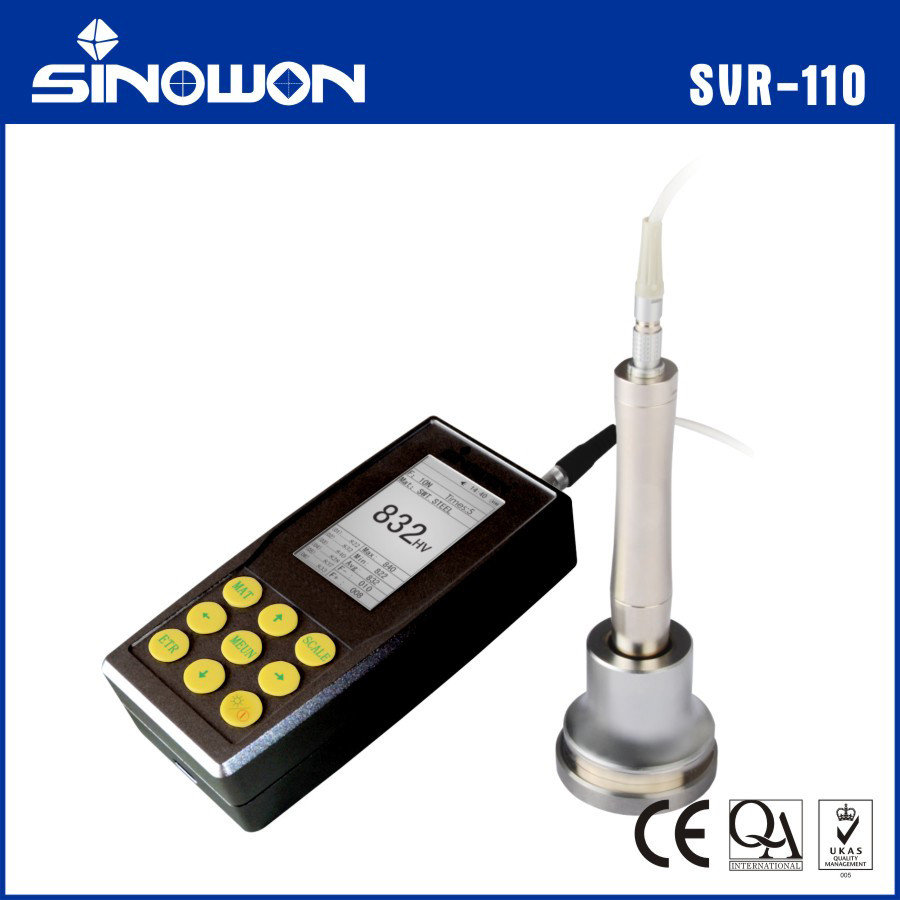

مقياس الصلابة بالموجات فوق الصوتية المحمولSVR-110
مقدمة SVR-110:
● SVR-110 هو مقياس صلابة محمول يدوي خاص مع مسبار يدوي HP-1K من مجموعة Sinowon. يطبق طريقة معاوقة التلامس بالموجات فوق الصوتية لإجراء اختبار الصلابة في الموقع.
● SVR-110 هو مقياس صلابة غير إتلافي (NDT) نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، فهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل القالب والترس والعمود والقضيب والبرغي والقضبان وما إلى ذلك.
● يتوافق SVR-110 مع المعيار ASTM A1038-2005 والمعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017.
الميزات:
● دقة عالية
HV: ±3% HV, HR: ±1.5HR، يتوافق مع المعيار الداخلي ASTM A1038، DIN50159.
● انطباع مجهري
حجم الانطباع لـ SVR-110 هو نفس HV1 لاختبار الصلابة الدقيقة في عينة واحدة، وهو صغير جدًا بحيث لا يمكن ملاحظته بالعين، وهي طريقة غير مدمرة للعينة.
● قياس سريع
في غضون ثانيتين للحصول على قيمة الصلابة، كفاءة العمل أعلى بـ 60 مرة من أجهزة اختبار الصلابة العادية.
المواصفات:
| السلعة | مقياس الصلابة بالموجات فوق الصوتية المحمول |
| الموديل | SVR-110H |
| الكود # | 882-110 |
| قوة الاختبار | يدوي 10N |
| نطاق الصلابة | HV 80-1599; HRC 20-70; |
| الدقة | ±3% HV; HR: ±1.5HR |
| مقاييس القياس | HV/HRC |
| اللغة | الإنجليزية، الصينية |
| إخراج البيانات | RS232 |
| حفظ البيانات | بيانات معايرة 20 مجموعة، بيانات قياس 1000 مجموعة |
| ظروف التشغيل | درجة الحرارة: -10℃~50℃؛ الرطوبة: 30%~80% |
| مصدر الطاقة | بطارية ليثيوم قابلة لإعادة الشحن، بطارية 4.2 فولت، 3200 مللي أمبير في الساعة |
| الجهد القابل لإعادة الشحن | AC220V/50Hz, 110V/60Hz |

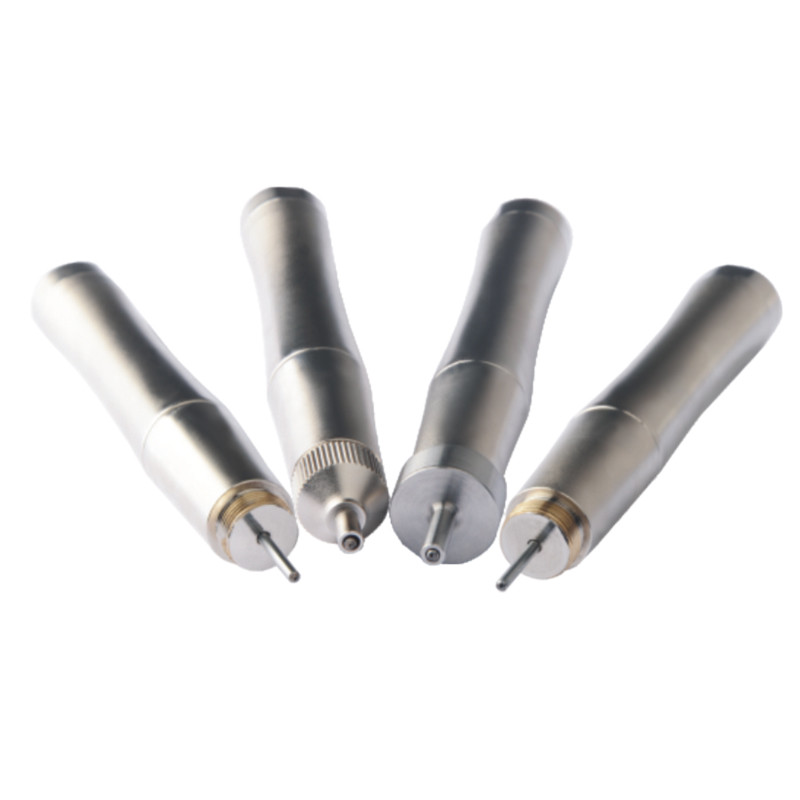

مسبار يدوي لجهاز اختبار الصلابة بالموجات فوق الصوتية
الميزات:
مواصفات المسبار اليدوي:
| نوع المسبار | HP-1K | HP-2K | HP-5K | HP-10K |
| الكود # | 882-311 | 882-321 | 882-331 | 882-341 |
| ملاحظة | اختياري | قياسي | اختياري | اختياري |
| قوة التحميل | 10N | 20N | 50N | 98N |
| القطر | 21 مم | 21 مم | 21 مم | 21 مم |
| الطول | 154 مم | 154 مم | 154 مم | 154 مم |
| قطر القضيب المتذبذب | 2.4 مم | 2.4 مم | 3 مم | 3 مم |
| خشونة سطح القياس | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار | 2 مم | 2 مم | 2 مم | 2 مم |
