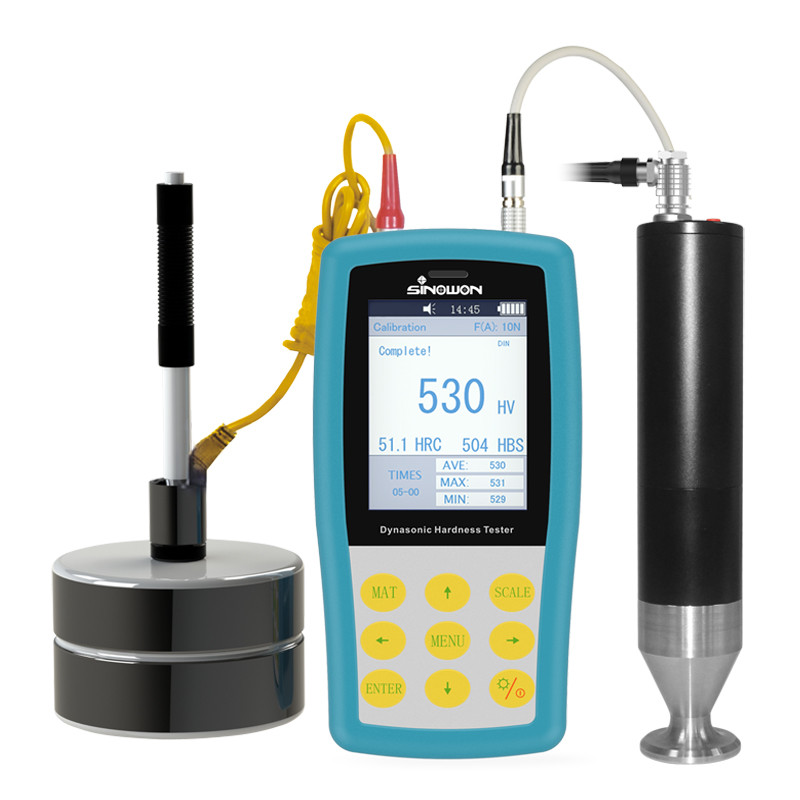

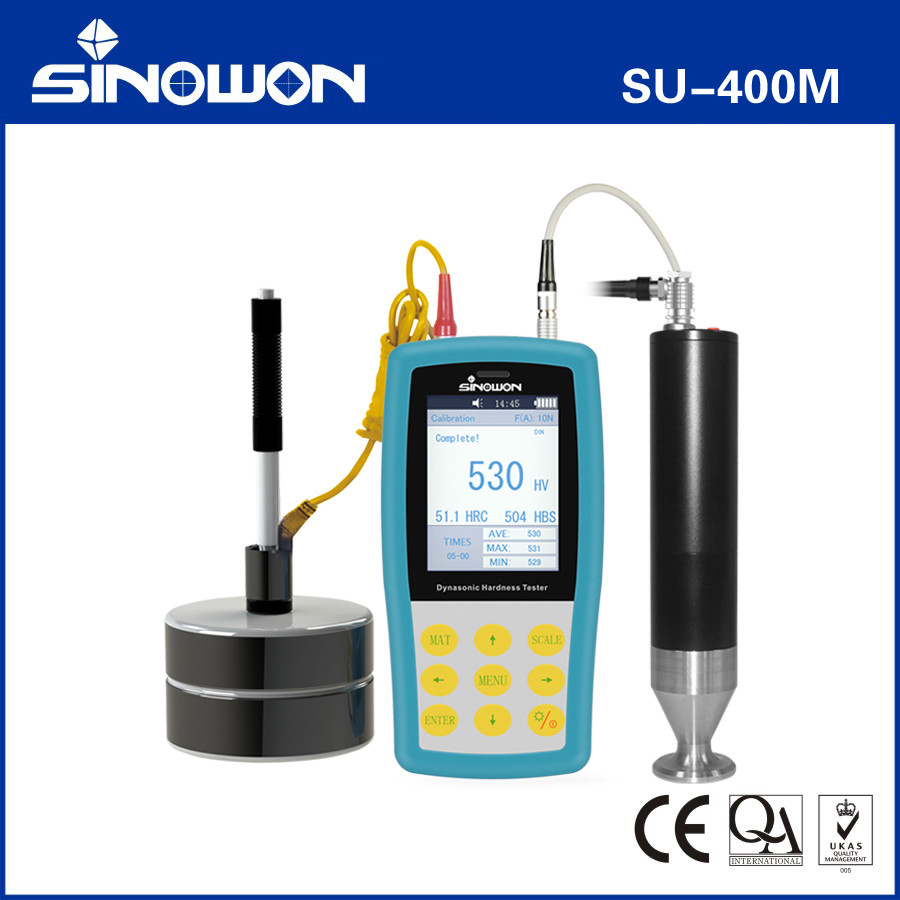

جهاز اختبار الصلابة الديناميكي العالمي المحمول SU-400M
مقدمة موجزة:
• جهاز اختبار الصلابة Dynasonic SU-400 هو مقياس صلابة محمول عالمي مع طريقة اختبار مزدوجة. يطبق طريقة مزدوجة حول معاوقة التلامس فوق الصوتية للحالة: UCI والارتداد الديناميكي: Leeb لإجراء اختبار الصلابة في جهاز واحد، فهو يحل المعضلة التي لا تستطيع فيها طريقة Leeb اختبار صلابة الطلاء والطلاء (في UCI)، ولا تستطيع طريقة UCI اختبار مادة البلورة الخشنة في صناعة الصب (في Leeb).
• لا يمكن لـ SU-400 العمل فقط مع مجسات UCI الآلية واليدوية، ولكن يمكنه أيضًا العمل مع مسبار تأثير Leeb، فهو عالمي لاختبار صلابة المواد ذات التركيب البلوري الدقيق أو التركيب البلوري الخشن في صناعة المعادن.
• نظام مسبار SU-400 UCI مثالي لقياس اختبار الصلابة حول الطلاء والطلاء، والذي يمكنه قياس صلابة الكروم والطلاء النحاسي والطبقة الكربنة وطبقة النيتريد بفعالية.
• نظام مسبار Leeb الديناميكي SU-400 مناسب لقياس صلابة المواد الخشنة، مثل الصب والتزوير.
• SU-400 هو مقياس صلابة NDT نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، فهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل القالب والترس والعمود والقضيب والبرغي والقضبان وما إلى ذلك.
• يتوافق SU-400 مع المعيار ASTM A1038-2005، والمعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017، GB/T 17394.
الميزات:
• جهاز واحد بتطبيقين—دعم مسبار الموجات فوق الصوتية وجهاز تأثير Leeb.
• غلاف معدني—ملمس معدني، يحمي التداخل الكهرومغناطيسي بفعالية، ويحسن استقرار الجهاز.
• شاشة عرض ملونة—عرض قيمة القياس الحالية، وقيمة القياس التراكمية، والقيمة القصوى، والدنيا، والمتوسطة.
• نقل Bluetooth—دعم طباعة Bluetooth اللاسلكية ونقل البيانات.
• تخزين جماعي—حفظ 1000 مجموعة من البيانات.
• الوصول إلى المعايرة—حفظ 20 مجموعة من بيانات المعايرة دون إجراء معايرة لنفس المادة مرارًا وتكرارًا.
Sالمواصفات:
| السلعة |
جهاز اختبار الصلابة Dynasonic |
| الموديل |
SU-400M |
| الكود# |
882-151M |
| مسبار الموجات فوق الصوتية |
مسبار يدوي HP-1K,HP-2K,HP-5K,HP-10K ومسبار آلي MP-300,MP-500,MP-800,MP-1000 |
| أجهزة التأثير |
التسليم القياسي: D (اختياري DC,DL,D+15,C, G) |
| مقياس الصلابة |
HL, HV, HB, HRC, HRB, HRA, HS, إلخ. |
| نطاق القياس |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| دقة القياس |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| الدقة |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| عرض النتيجة |
قيمة القياس، الحد الأقصى، الحد الأدنى، المتوسط، الوضع الفردي، وضع الدُفعات، إلخ. |
| تخزين البيانات |
1000 نتيجة اختبار للمجموعة و 20 مجموعة من بيانات المعايرة |
| نقل البيانات |
بلوتوث |
| فترة العمل المستمر |
10 ساعات (إيقاف تشغيل الإضاءة الخلفية) |
| بيئة التشغيل |
درجة الحرارة: -10℃~50℃; الرطوبة: 30%~80% |
| جهد التشغيل |
4.2 فولت |
| وضع الشحن |
USB |
| الأبعاد |
160*80*31 مم |
| الوزن |
≤500 جرام (لا يشمل المسبار) |
مسبار الموجات فوق الصوتية اليدوي لاختبار الصلابة
الميزات:
• تم تقديم أحدث تقنيات مستشعر الموجات فوق الصوتية
• الحصول على قيمة صلابة دقيقة بدون أجهزة مساعدة
• دعم قياس سريع بزاوية 360 درجة
• تصميم هندسي بشري ممتاز سهل الإمساك به
• أبعاد ووزن مناسبان للمسبار مريح للتحكم
• قياس سريع ودقيق للحافة والموضع الثابت للعينات
• انطباع دقيق، غير مدمر للعينات
مواصفات المسبار اليدوي:
| نوع المسبار |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| الكود# |
882-311 |
882-321 |
882-331 |
882-341 |
| ملاحظة |
اختياري |
قياسي |
اختياري |
اختياري |
| قوة التحميل |
10N |
20N |
50N |
98N |
| القطر |
21 مم |
21 مم |
21 مم |
21 مم |
| الطول |
154 مم |
154 مم |
154 مم |
154 مم |
| قطر قضيب التذبذب |
2.4 مم |
2.4 مم |
3 مم |
3 مم |
| خشونة سطح القياس |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| الحد الأدنى لوزن مادة الاختبار |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار |
2 مم |
2 مم |
2 مم |
2 مم |

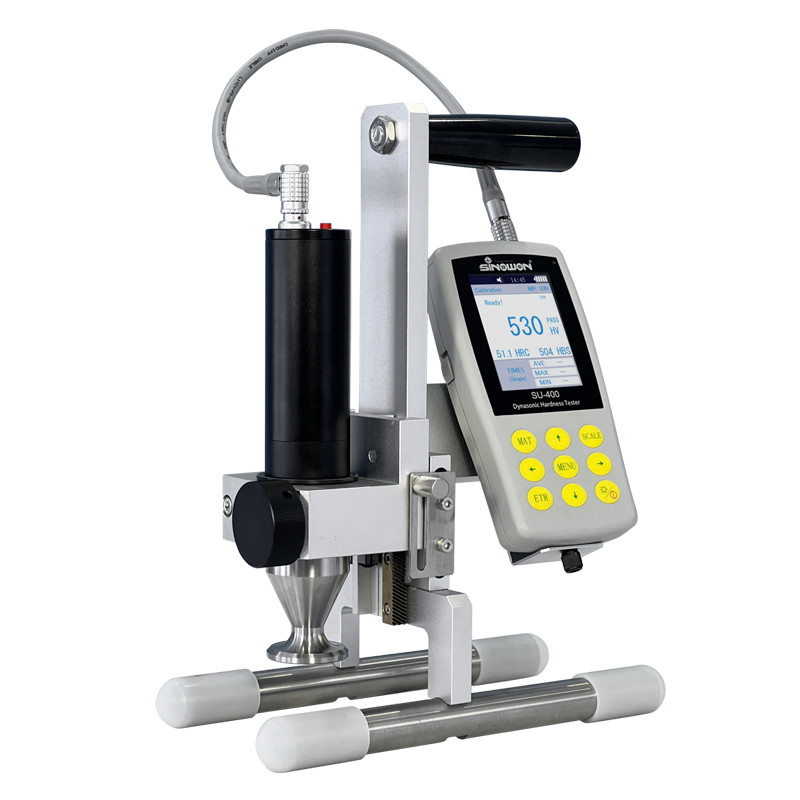

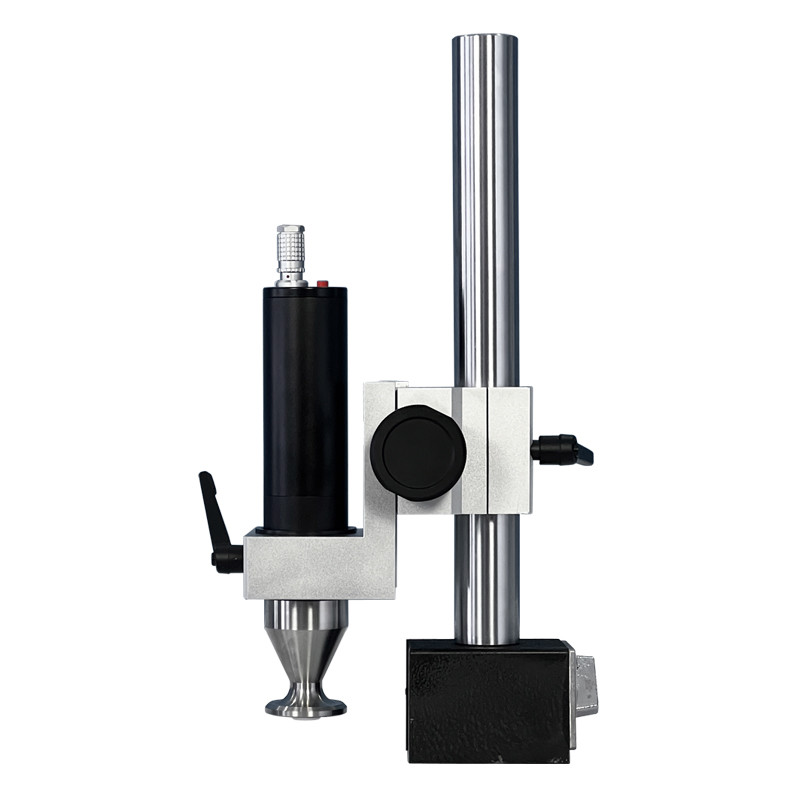

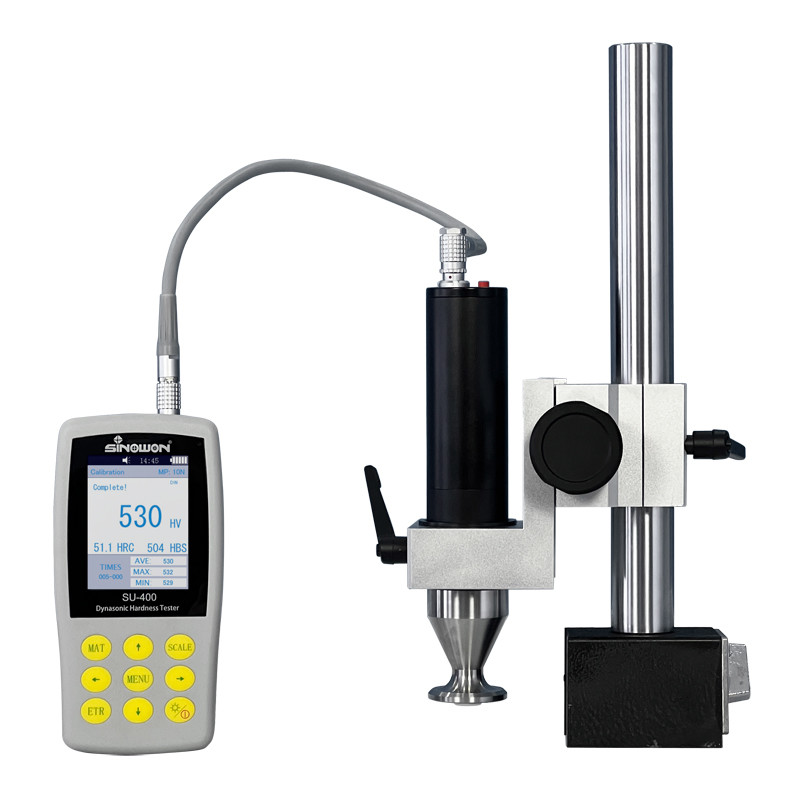

مسبار الموجات فوق الصوتية الآلي لاختبار الصلابة:
الميزات:
• تم تقديم أحدث تقنيات مستشعر الموجات فوق الصوتية
• الحصول على قيمة صلابة دقيقة بدون أجهزة مساعدة
• تصميم هندسي بشري ممتاز سهل الإمساك به
• قياس سريع ودقيق للحافة والموضع الثابت للعينات
• انطباع دقيق، غير مدمر للعينات
• تحكم آلي، قياس سريع بمفتاح واحد
• القضاء على خطأ اهتزاز اليد بواسطة المسبار اليدوي، ودقة وتكرار أعلى
• أكثر ملاءمة للقطع الرقيقة، وصلابة طبقة الطلاء
مواصفات المسبار الآلي:
| نوع المسبار |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| الكود# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| ملاحظة |
اختياري |
اختياري |
اختياري |
اختياري |
اختياري |
| قوة التحميل |
3N |
5N |
8N |
10N |
20N |
| القطر |
46 مم |
46 مم |
46 مم |
46 مم |
46 مم |
| الطول |
200 مم |
200 مم |
200 مم |
200 مم |
200 مم |
| قطر قضيب التذبذب |
3.7 مم |
3.7 مم |
3.7 مم |
3.7 مم |
3.7 مم |
| الحد الأدنى لوزن مادة الاختبار |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار |
2 مم |
2 مم |
2 مم |
2 مم |
2 مم |
تطبيق جهاز اختبار الصلابة الديناميكي العالمي المحمول:
• قياس صلابة حافة الحافة وختم جذر الترس والقالب والصفائح والسن السطحي والأخدود والترس والجزء المخروطي؛
• قياس صلابة المحور والأنابيب ذات الجدران الرقيقة والحاوية؛
• قياس صلابة العجلات ودوار التوربينات؛
• قياس صلابة شفرة اللقمة؛
• قياس صلابة أجزاء اللحام؛
• قياس عمق تجويف معين، علامة محدبة ذات نصف قطر أكبر، مستوى غير منتظم؛
• قياس صلابة معظم المعادن الحديدية والمعادن غير الحديدية والسبائك الأخرى في الإنتاج الصناعي.
