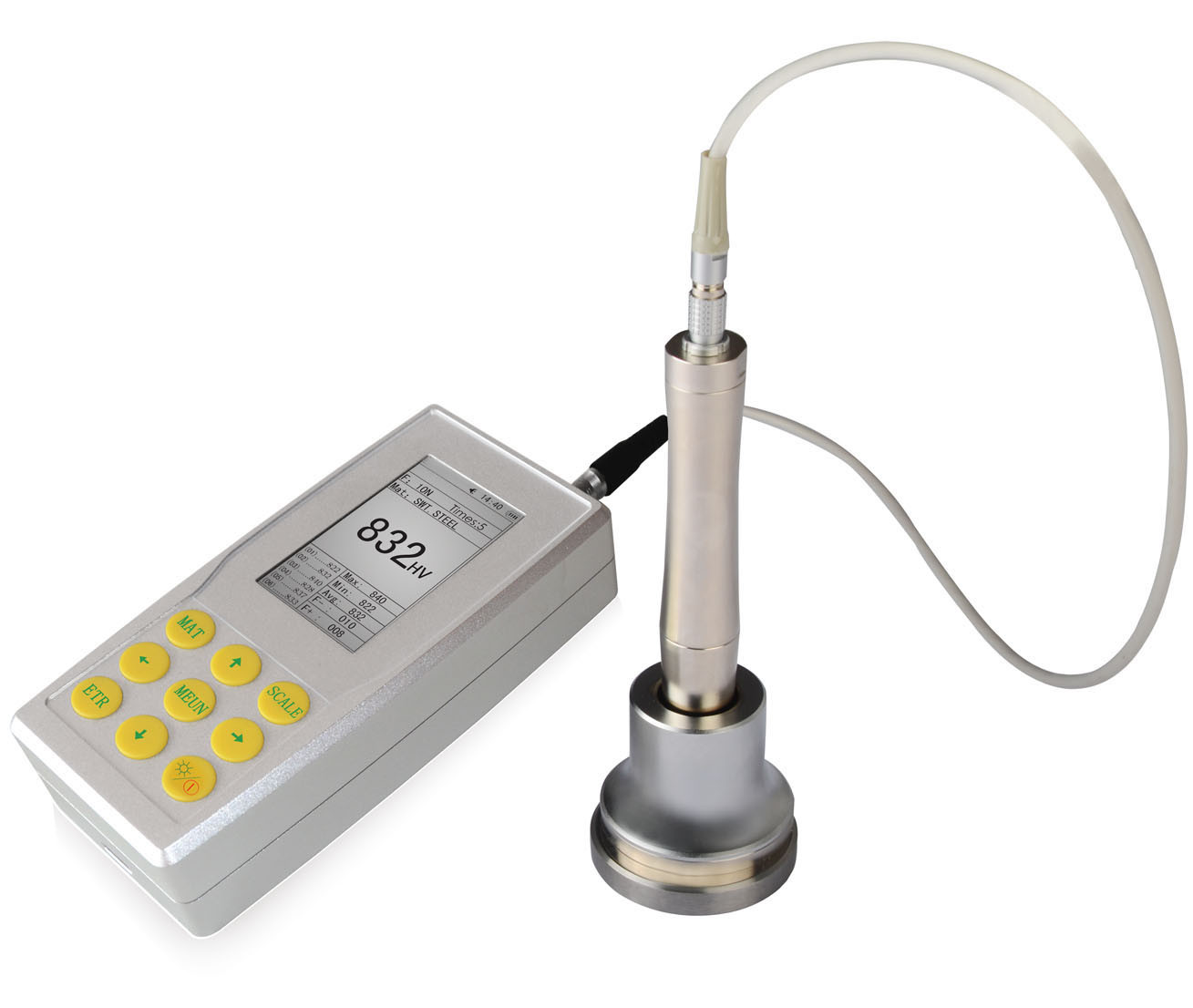

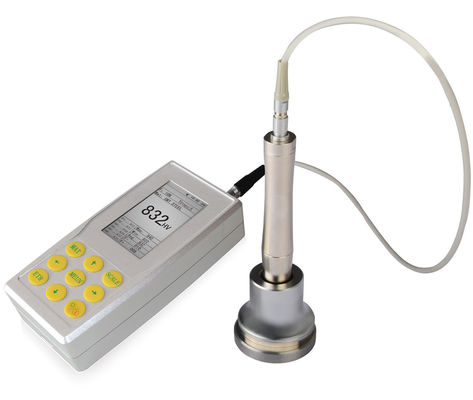

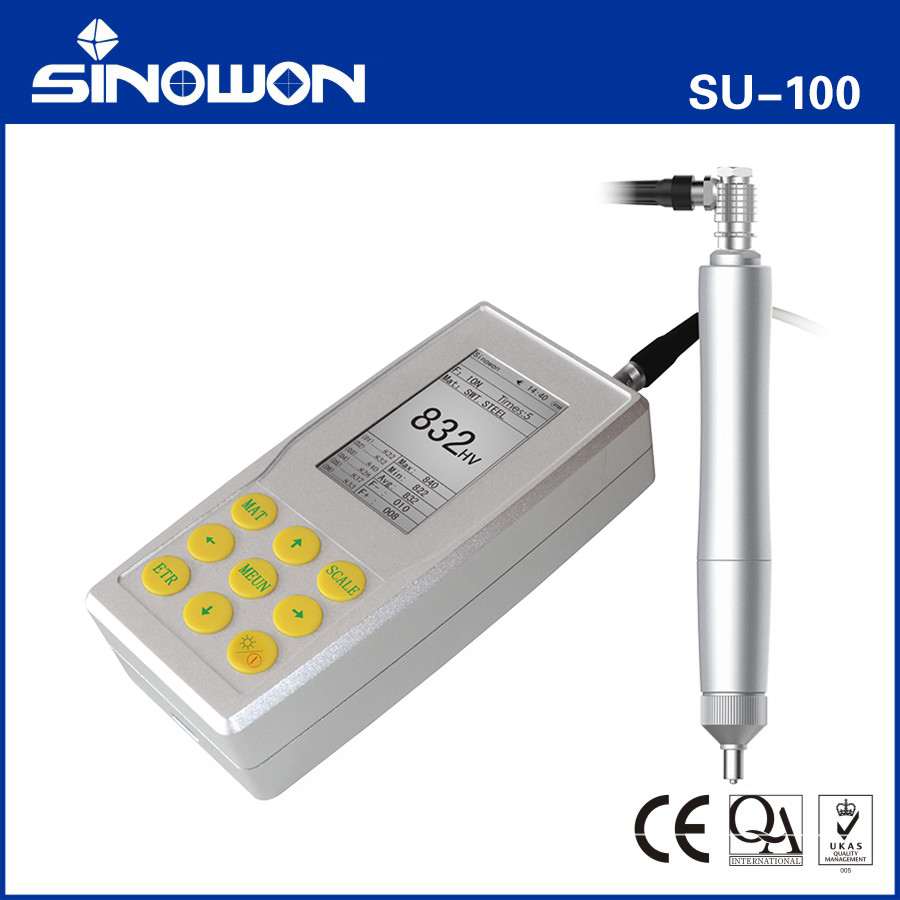

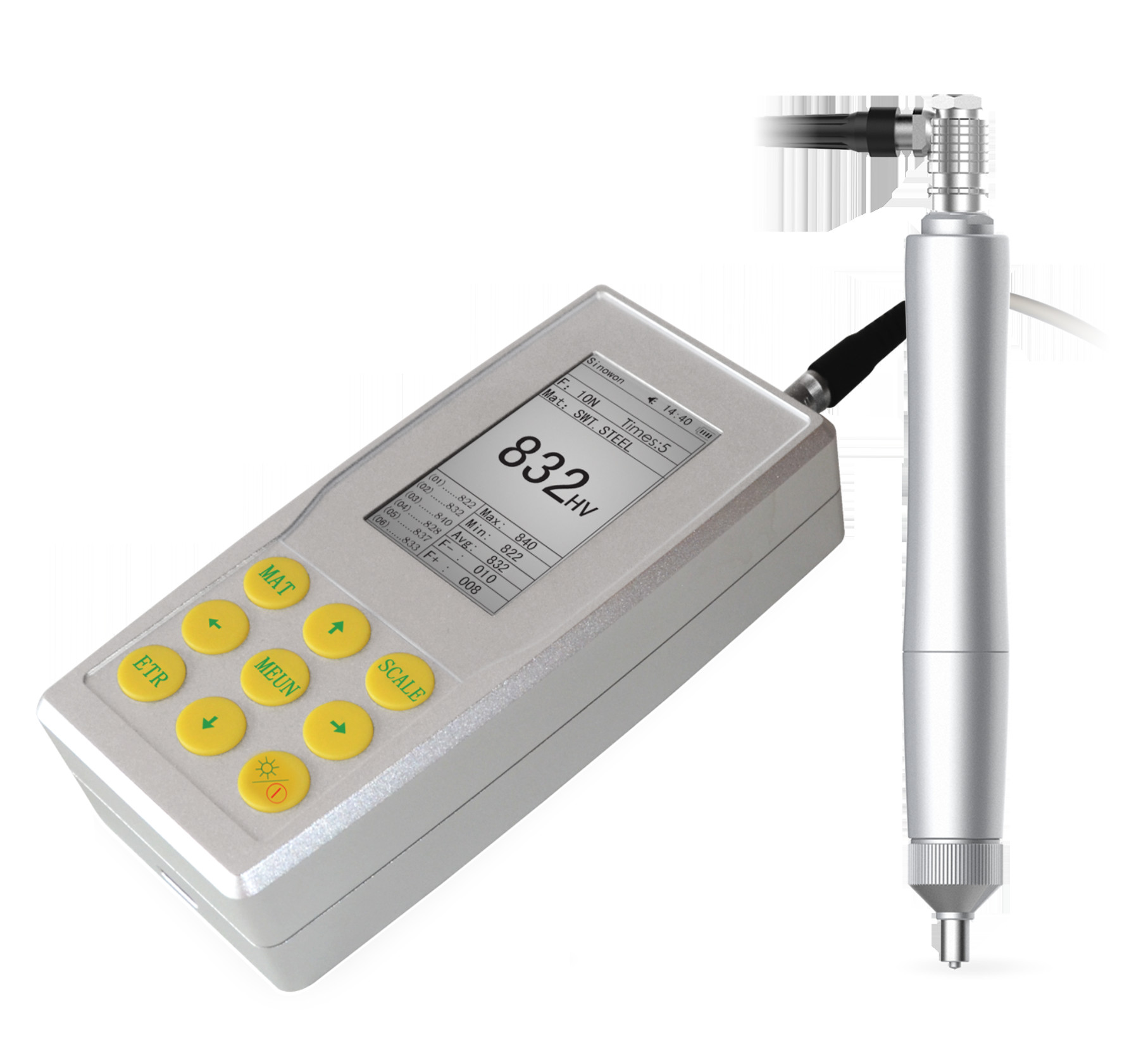

اختبار صلابة الموجات فوق الصوتية اليدويسو-100
(إس يو 100) مقدمة:
● في الوقت الحاضر، هناك أنواع من الطرق لقياس القسوة، تستخدم عادة مثل برينيل، روكويل، فيكرز، ليب، الخ في حين أن العيوب واضحة لقياس القسوة أعلاه.
● روكويل وبرينيل مع قوة تحميل ثقيلة وتجاوز كبير، يؤدي إلى تدمير خطير على سطح العينة.
● تستخدم أجهزة فيكر القياس البصري، ولكن فقط الفنيين المحترفين يمكنهم العمل بسلاسة، من المستحيل قياس صلابة قطعة العمل الثقيلة، والآلات المثبتة والأجزاء المجمعة بشكل دائم.
● اختبار صلابة ليب تطبيق طريقة الارتداد والعكسية لقياس الصلابة، مما يؤدي بسهولة إلى انحراف كبير عند التحويل إلى مقاييس بيرنيل، روكويل وفيكرز.
● اختبار صلابة بالموجات فوق الصوتية SU-100 تطبيق طريقة عائق الاتصال بالموجات فوق الصوتية للقياس المقارن للصلابة لقطع الاختبار، مع مزايا الدقة العالية، والكفاءة،محمولة وسهلة التشغيل.
● يستخدم اختبار صلابة بالموجات فوق الصوتية SU-100 على نطاق واسع لقياس صلابة الصناعات الصناعية الصغيرة ، والمواد المصبوبة ، وتفتيش اللحام ، والمنطقة المتأثرة بالحرارة ،أجزاء ذات جدران رقيقة، المحامل، أسنان الجوانب، الخ.
المواصفات:
| السلع | اختبار صلابة بالموجات فوق الصوتية |
| النموذج | سو-100 |
| الرمز# | 882-121 |
| قوة الشحن | مسبار يدوي 2Kgf HP-2K |
| مدخل | 136°فيكرز الماسية |
| نطاق القياس |
HB: 85-650؛ HV 80-1599؛ HRC 20-70؛ HRB: 41-100؛ HRA: 61-85.6 (إتش إس): 34.2-97.3؛ Mpa: 255-2180N/mm |
| قياس الدقة | HV: ± 3%HV؛ HRC: ± 1.5HRC؛ HB: ± 3%HB؛ HLD: ± 5HLD. |
| اتجاه القياس | دعم 360 درجة |
| تخزين البيانات | لإنقاذ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة |
| مقياس القسوة | HV،HB،HRC،HLD |
| عرض البيانات | قوة الحمل، وقت الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف وتحويل المقياس. |
| مؤشر الصلابة | شاشة LCD |
| بيئة التشغيل | درجة الحرارة: -10°C~50°C؛ الرطوبة: 30%~80%R.H |
| الجهد التشغيلي | 6 فولت متزامن |
| أبعاد الجهاز | 60*80*31ملم |
| الوزن الصافي | حوالي 500 غرام ((بدون مسبار) |

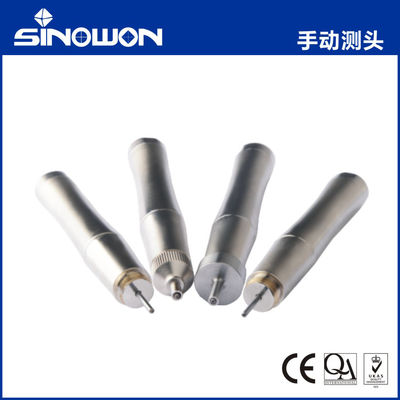

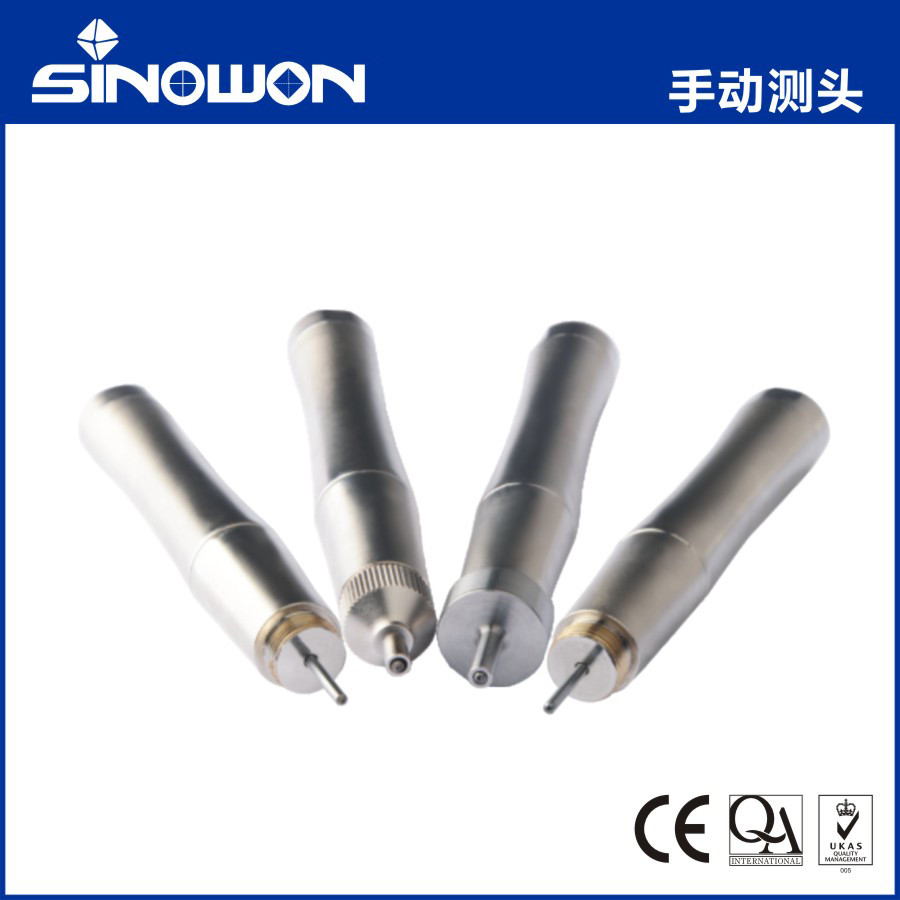

مسبار صلابة بالموجات فوق الصوتية المسبار اليدوي
الخصائص:
المواصفات اليدوية للمسبار:
| نوع المسبار | HP-1K | HP-2K | HP-5K | HP-10K |
| الرمز# | 882-311 | 882-321 | 882-331 | 882-341 |
| ملاحظة | اختياري | المعيار | اختياري | اختياري |
| قوة الحمل | 10N | 20N | 50N | 98N |
| قطرها | 21ملم | 21ملم | 21ملم | 21ملم |
| الطول | 154ملم | 154ملم | 154ملم | 154ملم |
| قطر العصا المتذبذبة | 2.4ملم | 2.4ملم | 3 ملم | 3 ملم |
| خشونة سطح القياس | Ra<3.2um | را<5وم | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| السماكة الدقيقة للمادة المختبرة | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
الموجات فوق الصوتية:
الخصائص:
مواصفات المسبار المتحرك:
| نوع المسبار | MP-300 | MP-500 | MP-800 | MP-1000 | -أم بي-2000 |
| الرمز# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| ملاحظة | اختياري | اختياري | اختياري | اختياري | اختياري |
| قوة الحمل | 3N | 5N | 8N | 10N | 20N |
| قطرها | 46ملم | 46ملم | 46ملم | 46ملم | 46ملم |
| الطول | 200ملم | 200ملم | 200ملم | 200ملم | 200ملم |
| قطر العصا المتذبذبة | 3.7ملم | 3.7ملم | 3.7ملم | 3.7ملم | 3.7ملم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| السماكة الدقيقة للمادة المختبرة | 2 ملم | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
تطبيق اختبار القسوة الديناصونية العالمية المحمولة:
