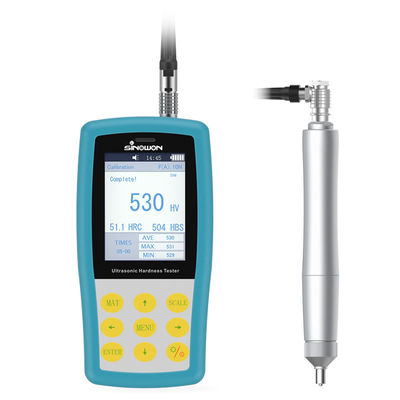

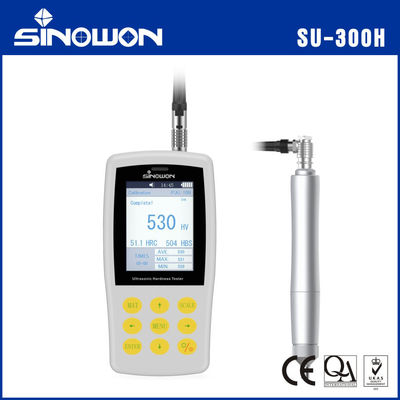

جهاز اختبار الصلابة بالموجات فوق الصوتية اليدوي SU-300H
مقدمة SU-300H:
● جهاز اختبار الصلابة بالموجات فوق الصوتية اليدوي SU-300H هو مقياس صلابة محمول كلاسيكي من صنع مجموعة Sinowon. يطبق طريقة معاوقة التلامس بالموجات فوق الصوتية لإجراء اختبار الصلابة في الموقع أو في المختبر.
● SU-300H هو مقياس صلابة NDT نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، فهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل القالب والترس والعمود والقضيب والبرغي والقضبان وما إلى ذلك.
● لا يمكن لـ SU-300H العمل فقط مع المجسات اليدوية، ولكن يمكنه أيضًا العمل مع المجسات الآلية، والتي يمكنها تلبية التطبيقات المختلفة في ضوء اختلاف حالة خشونة السطح.
● يتوافق SU-300H مع معيار ASTM A1038-2005 ومعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017.
تسليط الضوء على الخصائص:
● دقة مثالية——±3% HV، ±1.5HR، ±3%HB.
● انطباع مجهري—— يمكن للمجهر عالي الطاقة فقط ملاحظة الانطباع.
● قياس سريع——النتيجة في غضون ثانيتين.
● شاشة LCD كبيرة——عرض نتيجة القياس مباشرة، وعدد المرات، والحد الأقصى، والحد الأدنى، والمتوسط والانحراف.
● تشغيل سهل——يعمل بشكل جيد بعد تدريب قصير.
● ضمان موعود——ضمان لمدة عامين للوحدة الرئيسية (باستثناء المسبار).
● تخزين كبير——حفظ 1000 مجموعة من بيانات القياس.
● معايرة بسيطة——حفظ 20 مجموعة من بيانات المعايرة للاستدعاء، وتحسين كفاءة المعايرة.
المواصفات:
| السلعة | جهاز اختبار الصلابة بالموجات فوق الصوتية اليدوي | ||||
| الموديل | SU-300H | ||||
| الكود# | 882-141H | ||||
| المسبار الاختياري | المسبار اليدوي: 10N، 20N، 49N، 98N؛ المسبار الآلي: 3N، 5N، 8N، 10N | ||||
| نطاق القياس (DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
القياس الدقة (%) |
المقاييس | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| مقاييس الصلابة | فيكرز (HV)؛ روكويل سي (HRC)؛ روكويل أ (HRA)؛ روكويل بي (HRB)؛ برينيل (HB) | ||||
| شاشة LCD | شاشة ملونة | ||||
| عرض البيانات |
قوة التحميل، أوقات الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف ومقياس التحويل. |
||||
| اللغة | الصينية، الإنجليزية، الألمانية، البرتغالية، التركية | ||||
| إخراج البيانات | RS232 Hyper Terminal/طابعة بلوتوث | ||||
| طباعة | بلوتوث | ||||
| تخزين البيانات | لحفظ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة | ||||
| إدخال الكلمات | الأحرف والأرقام | ||||
| بيئة العمل | درجة الحرارة: -10 درجة مئوية إلى 50 درجة مئوية؛ الرطوبة: 30%-80% رطوبة نسبية. | ||||
| جهد البطارية | بطارية ليثيوم قابلة لإعادة الشحن؛ الجهد: 4.2 فولت، 3200 مللي أمبير في الساعة | ||||
| جهد الشاحن | AC220V/50Hz, 110V/60Hz | ||||
| أبعاد ووزن الوحدة الرئيسية | أبعاد الوحدة الرئيسية: 160 × 80 × 30 مم (الطول × العرض × الارتفاع)؛ المسبار اليدوي: Φ22×153 مم؛ الوزن (بدون مسبار): 0.5 كجم | ||||
| أبعاد التعبئة والوزن | أبعاد التعبئة: 320 × 430 × 155 مم (الطول × العرض × الارتفاع)؛ وزن التعبئة (التسليم القياسي): 4.3 كجم | ||||

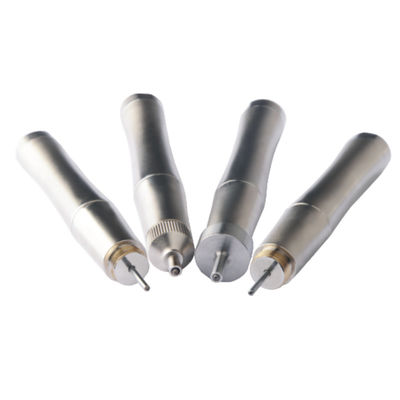

المسبار اليدوي لجهاز اختبار الصلابة بالموجات فوق الصوتية
الميزات:
مواصفات المسبار اليدوي:
| نوع المسبار | HP-1K | HP-2K | HP-5K | HP-10K |
| الكود# | 882-311 | 882-321 | 882-331 | 882-341 |
| ملاحظة | اختياري | قياسي | اختياري | اختياري |
| قوة التحميل | 10N | 20N | 50N | 98N |
| القطر | 21 ملم | 21 ملم | 21 ملم | 21 ملم |
| الطول | 154 ملم | 154 ملم | 154 ملم | 154 ملم |
| قطر قضيب التذبذب | 2.4 ملم | 2.4 ملم | 3 ملم | 3 ملم |
| خشونة سطح القياس | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار | 2 ملم | 2 ملم | 2 ملم | 2 ملم |

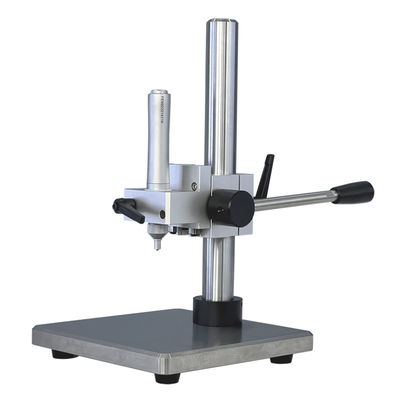

المسبار الآلي لجهاز اختبار الصلابة بالموجات فوق الصوتية:
الميزات:
مواصفات المسبار الآلي:
| نوع المسبار | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| الكود# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| ملاحظة | اختياري | اختياري | اختياري | اختياري | اختياري |
| قوة التحميل | 3N | 5N | 8N | 10N | 20N |
| القطر | 46 ملم | 46 ملم | 46 ملم | 46 ملم | 46 ملم |
| الطول | 200 ملم | 200 ملم | 200 ملم | 200 ملم | 200 ملم |
| قطر قضيب التذبذب | 3.7 ملم | 3.7 ملم | 3.7 ملم | 3.7 ملم | 3.7 ملم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار | 2 ملم | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
