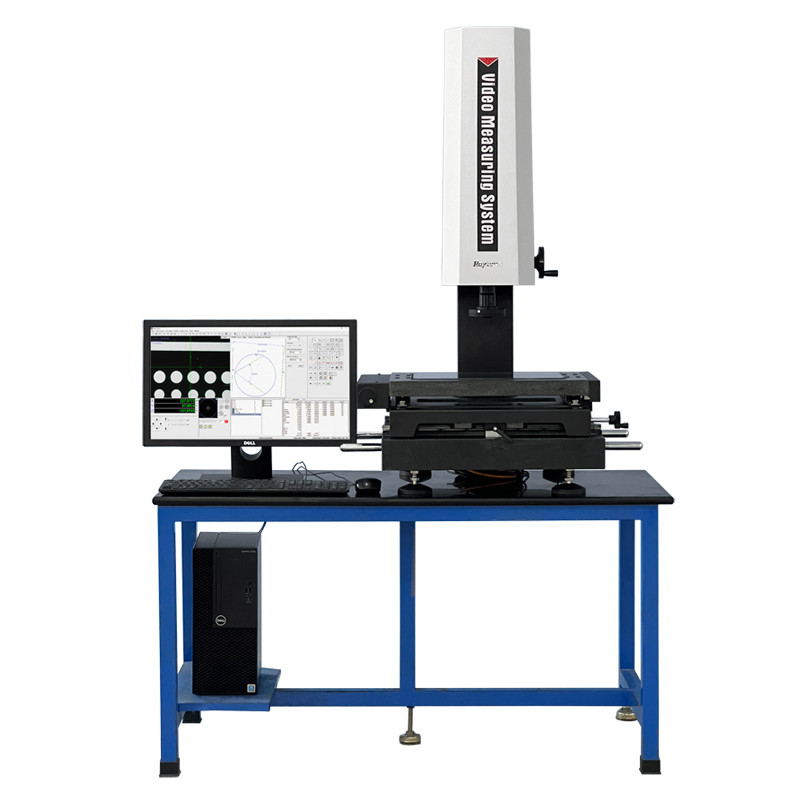

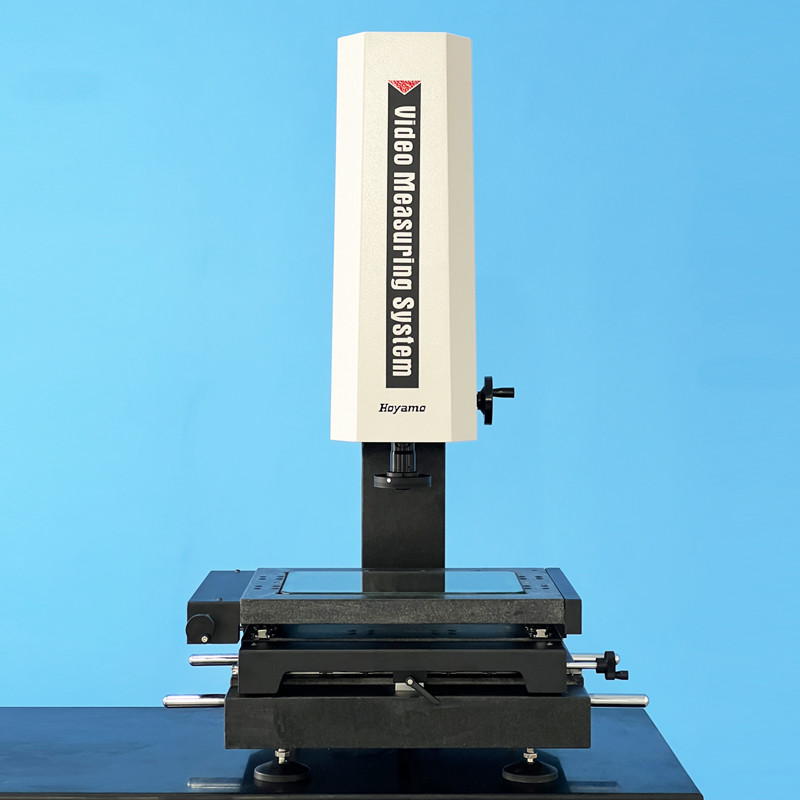

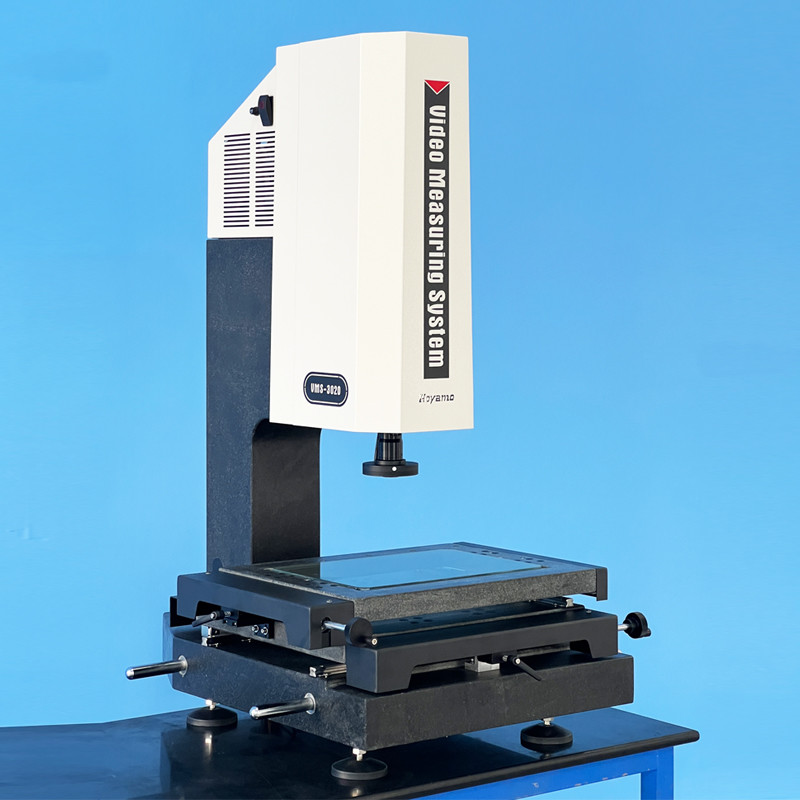

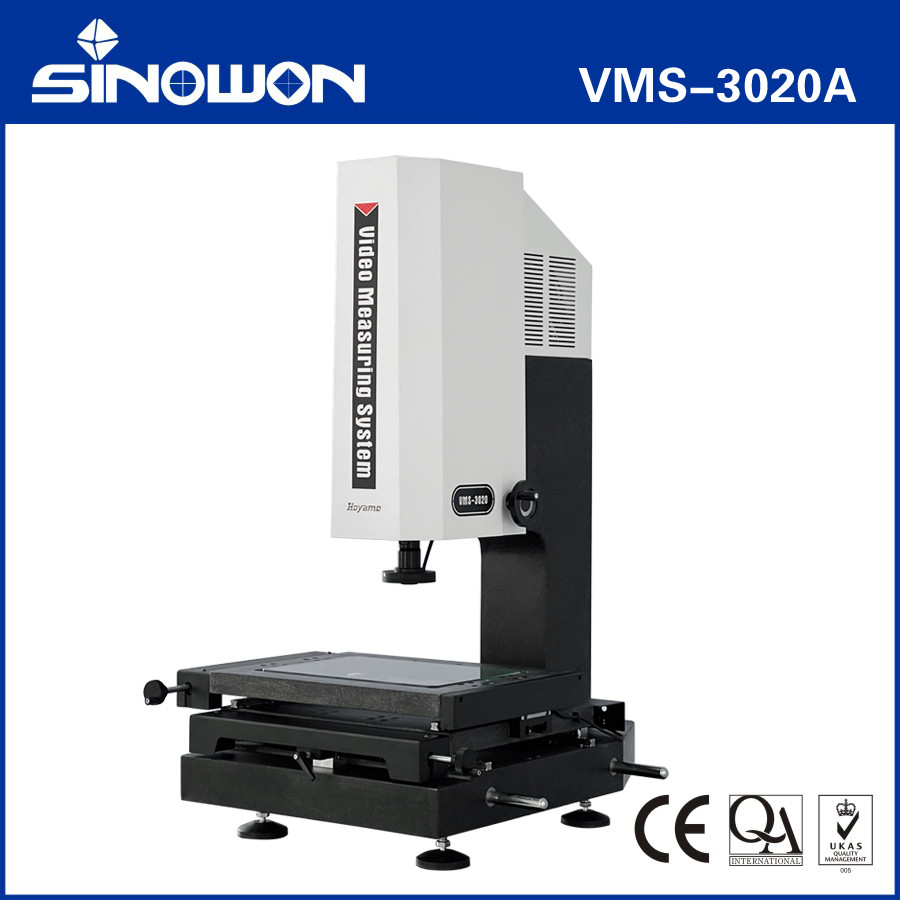

نظام قياس الفيديو سلسلة VMS-3020
خصائص المنتج:
● اعتماد قاعدة وعمود من حجر الجرانيت لضمان استقرار ودقة الجهاز؛
● اعتماد قضيب مصقول بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ الإرجاع للطاولة يقع ضمن 2um؛
● اعتماد مسطرة بصرية للأداة عالية الدقة وطاولة عمل دقيقة لضمان أن دقة الجهاز تقع ضمن ≤3.0+L/200um؛

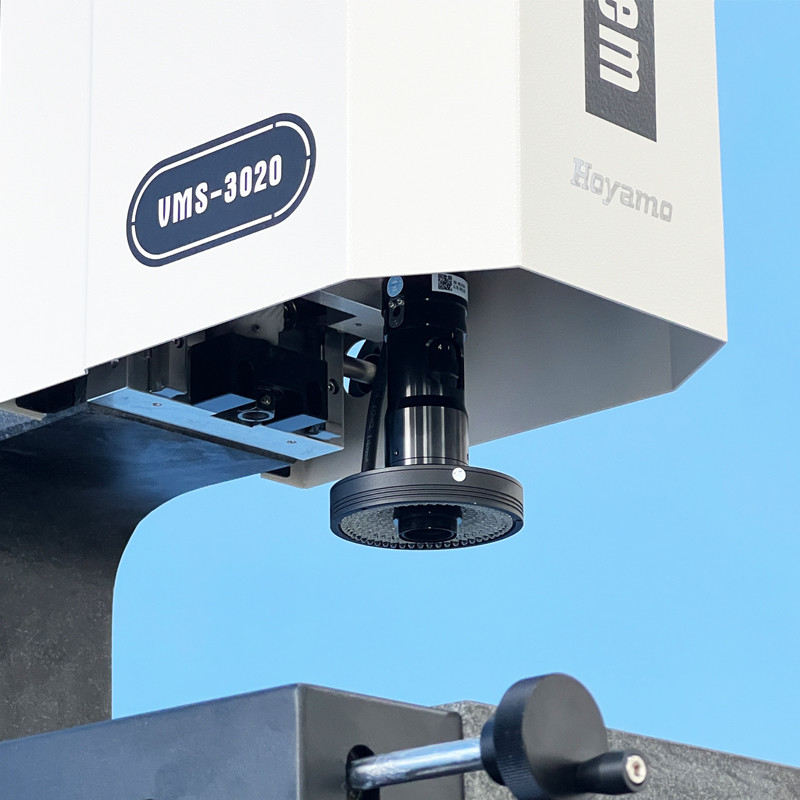

● اعتماد عدسة تكبير وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة بدون تشويه؛
● باستخدام إضاءة LED باردة للسطح 4 حلقات و 8 مناطق يتم التحكم فيها عن طريق البرنامج وإضاءة LED متوازية للمحيط بالإضافة إلى وحدة تعديل الإضاءة الذكية المدمجة، يمكن التحكم بحرية في سطوع منطقة الإضاءة في 4 حلقات و 8 مناطق؛
● برنامج قياس الرؤية iMeasuring يحسن مراقبة الجودة إلى مستوى جديد؛
● يمكن استخدام مسبار تلامس اختياري وبرنامج قياس ثلاثي الأبعاد لترقية الجهاز إلى جهاز قياس ثلاثي الأبعاد بالاتصال.
● يمكن ترقيته لتثبيت وحدة وظيفة التركيز التلقائي لتحقيق قياس شبه تلقائي دقيق.
المواصفات الفنية:
| سلعة | نظام قياس الفيديو اليدوي سلسلة VMS |
| رمز# | 525-020G |
| منضدة عمل رخامية | (505*350) مم |
| منضدة عمل زجاجية | (356*248) مم |
| محور X/Y السفر | (300*200) مم |
| محور Z السفر | دليل خطي عالي الدقة، سفر فعال 200 مم |
| دقة المحور X/Y/Z | 0.5um |
| قاعدة وأعمدة | جرانيت عالي الدقة |
| دقة القياس* | محور XY: ≤3.0+L/200(um)؛ محور Z: ≤5+L/200(um) |
| دقة التكرار | 2um |
| نظام الإضاءة (تعديل البرنامج) | السطح 4 حلقات و 8 مناطق إضاءة LED باردة قابلة للتعديل بلا حدود |
| إضاءة LED متوازية للمحيط | |
| ضوء متحد المحور اختياري | |
| كاميرا رقمية | 1/3"/1.3 ميجابكسل كاميرا رقمية عالية الدقة |
| عدسة التكبير | عدسة تكبير عالية الدقة 6.5X؛ |
| التكبير البصري: 0.7X~4.5X مرة؛ التكبير بالفيديو: 26X~172X (شاشة 21.5”) | |
| برنامج القياس | iMeasuring |
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 |
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغات أخرى اختيارية |
| بيئة العمل | درجة الحرارة 20℃±2℃، تغير درجة الحرارة<1℃/ساعة؛ الرطوبة 30%~80%RH؛ الاهتزاز<0.02g's، ≤15Hz. |
| مصدر الطاقة | AC220V/50Hz؛ 110V/60Hz |
| الأبعاد (العرضxالعمقxالارتفاع) | (744*643*1075) مم |
| الوزن الإجمالي/الصافي | 275/208 كجم |
الموديل وSمواصفاتManual Video نظام القياس:
| رمز# | محور X السفر مم | رمز# | محور X السفر مم | رمز# | محور X السفر مم | رمز# | محور X السفر مم |
| 525-020E | 200 | 525-020G | 525-020F | 525-020G | 300 | 525-020H | 400 |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
مساحة القياس لسلسلة VMS من نظام قياس الرؤية:السفر
| مم100x100x100 | رمز# | محور X السفر مم | محور Y السفر مم | محور Z السفر القياسي مم | محور Z الحد الأقصى للسفر المخصص | مم 100x100x100 |
| VMS-1010 | 525-020C | 100 | ------ | ------ | ------ | 200x150x200 |
| VMS-1510 | 525-020D | 150 | 200 | ------ | ------ | 200x150x200 |
| VMS-2015 | 525-020E | 200 | 400 | 200 | 400 | 200 |
| VMS-2515 | 525-020G | 300 | 150 | 200 | 400 | 200 |
| VMS-3020 | 525-020G | 300 | 200 | 400 | 400 | الرسومات الهيكلية: |
| VMS-4030 | 525-020H | 400 | الرسومات الهيكلية: | 200 | 400 | الرسومات الهيكلية: |
| VMS-5040 | 525-020J | 500 | 200 | الرسومات الهيكلية: | 400 | الرسومات الهيكلية: |
| VMS-6050 | 525-020K | 600 | 500 | 200 | 400 | الرسومات الهيكلية: |
